Martin 2-17(1924年製)

戻る
神奈川県にお住まいのG.I.さんからMartin O-18KとMartin 2-17のリペアご依頼をいただきました。両ギターとも1920年代製造のギターで、おそらく同一人物による改造が施された形跡が見られ、リペア前はとても悲惨な状況でした。1924年製Martin 2-17はボディの損傷が大きかったため、トップ板脱着、ネックリセット、ブリッジ交換などを含むトータルリペアを行いました。 リペア後のギターを受け取られて、とても暖かいメッセージが届きました。

おはようございます。樋口さま。

昨日、無事にギター受け取りました。
第一印象、素晴らしいマホガニーの光沢です。何とも味わい深い色です。

このギターも、O-18Kを最初に手に入れ、その時てっきり2-17だと思い込んだ事に端を発しました(笑)
自分の中で2-17を調べていくうちに、当時のmartinの一番の出荷台数を誇り、また大衆向けのギターだった事も分かりました。
また、O-18Kしかり2-17も現在のmartinのカタログから遠く忘れられた存在になって、その事は自分の中に遠い昔、大恐慌が来る前の穏やかなアメリカの時代を想像させてくれました。
そんな時にO-18Kが2-17と分かったと同時くらいにまたもやボロボロのこのギターと出会う事になり、勝手に運命めいた感情が芽生えたのです(笑)
そして、樋口さんにまたもや一枚のボロボロになった写真を送って、相談したところ二つ返事で快く引き受けて頂きました。感謝です。

昨日、2-17を弾いてみたところ、O-18Kとは全く違う個性のギターでオールマホガニー独特の枯れているのにとても暖かく優しい音でした。
小さいボディなのに決して音量が足りない事はなく、とても満足するものです。爪弾いてもストロークしてもどの弦も綺麗に鳴っていて感動ものです。

今回のリペアも樋口さんにはご苦労かけたことは状況をみれば明らかですね。ネックを抜いたときブレイシングが一斉に外れたとお聞きしそしてトップ板まで外す事になって流石に不安になりました。サイド板のクラックはガムテープの補修(泣)いやはやなんともですね。

しかしながら、今回も樋口さんが瀕死のギターを復活させて頂きました。1924年製大正生まれのおばあちゃんです。たぶん、ギネスに載るくらい長生きすることでしょう(笑)
O-18K、2-17共大変な状況からここまで直して頂いて感謝しかありません。
まだ、他のギターたちもありますので折を見て相談させてください(どれもこんなにひどくありませんからご安心ください(笑))。

大変長い時間を割いて頂きまして、あらためて感謝です。
ありがとうございました。

お身体ご自愛して頂き、いつまでもお元気でいてください。

G.I.さん、早速の暖かいメッセージをいただき、誠にありがとうございました。

今回、1920年代のギターを2本リペア、リストアさせていただきながら、彼ら(ギター達)がどれだけの人々に、どんな風に弾かれ、どのような人生を見て私の元に来たのだろうか、というこれらギターの歴史(というかギターの人生といった方がふさわしいかもしれません)を想像しながら、触れ合ってきました。

修復後のギター達は私の想像を遙かに超える、素晴らしい音色を奏でてくれるようになり、わずか半年弱でしたが、2本のギターと過ごすのが本当に楽しい毎日でした。
このような貴重な機会を与えてくださったことに心から感謝しております。

トップ板脱着が必要と判断したとき、G.I.さんにご相談させていただいた次第なのですが、その時、「基本的に樋口さんに下駄を預けますので、どうぞ徹底的に直してあげてください」という心強いお返事を頂戴できて、思う存分ギターと向き合うことができました。

私がこの世を去った後も、今回リペアしたギター達は大切に弾かれ続けるのかと思うと、リペアマン冥利に尽き、胸が熱くなります。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

ギターの状態確認

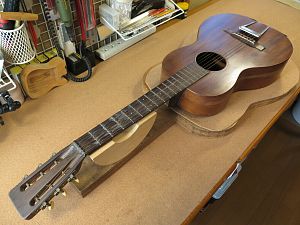

1.リペア前のギターです。
2.テイルピースが取り付けられています。

リペア前のギター状態確認の様子です。


こちらはリペア完了後のギターです。


3.トップ板下部分が浮いています。

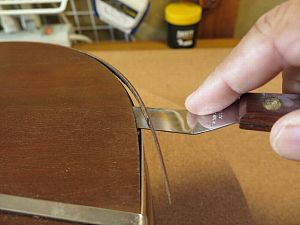

4.バインディングも外れています。

5.ネック元起きも非常に顕著です。
6.ジョイント部を拡大しました。12フレット弦高が5mm以上あります。

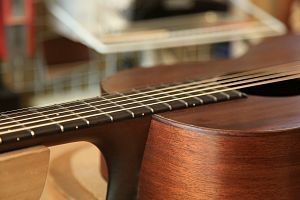

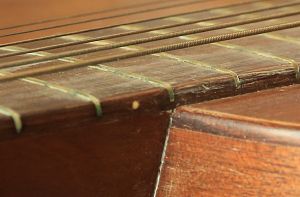

7.こちらはリペア後(ネックリセット後)のネックジョイント部です。
8.リペア後の弦高は1.8mmに調整し、演奏性が向上しました。

ネックリセット

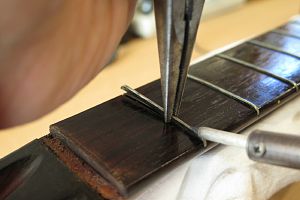

1.ネックポケットへのアクセスホールを空けるため、13フレットを外します。
2.フレット溝を傷つけないようにハンダゴテで暖めながらゆっくりと抜いていきます。

3.15フレット溝の奥にあるネックポケット(ネックとボディの接合スペース)にドリルで貫通穴を開けます。

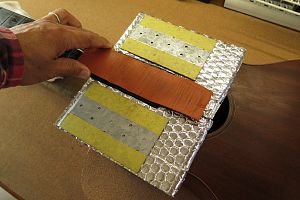

4.ラバーヒーターを使ってフィンガーボードを暖めます。(フレット交換を行いますので、20フレットまで外しています)

ネックポケットへのアクセスホールを空けている様子です。


5.ヒーターを当て木でクランプします。

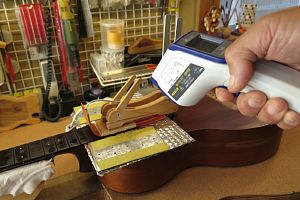

6.ヒーターに通電します。フィンガーボードの温度をモニタしながら徐々に温度を上げていきます。

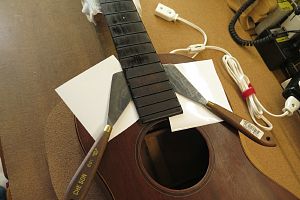

7.そのまま数分間置いた後、ナイフを差し込んでいきます。接着剤が熱で軟化しているのがわかります。

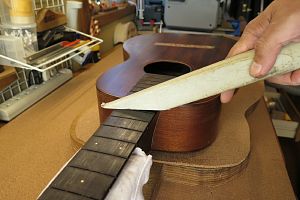

8.13フレット下部分までナイフが入りました。フィンガーボードとボディの取り外しが完了です。次にネックの取り外しを行いましょう。

フィンガーボード分離の様子です。

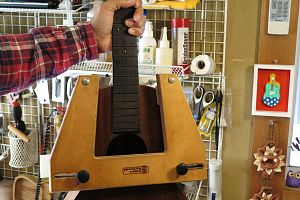

9.ネックは蒸気ではずします。まず専用のジグを取り付けます。
10.ジグ取り付けが完了しました。

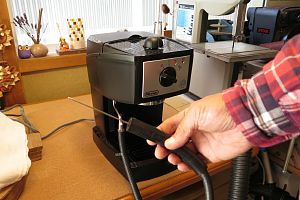

11. 蒸気発生用のエスプレッソメーカーにホースと蒸気注入ジグを取り付けます。
12.15フレットの穴に先端を差し込んで蒸気を発生します。かなりの高温蒸気が発生しますので、ギターと体へのやけどには要注意です。

ネック取り外しの様子です。

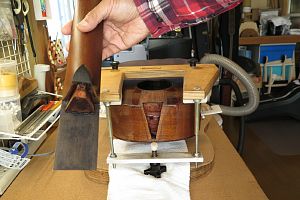

13.ダブテイル・ネックジョイントがはずれました。
14.ジグを取り外してジョイント部に残った古い接着剤(ニカワ)をクリーニングしましょう。

別角度から見たネック取り外しの様子です。

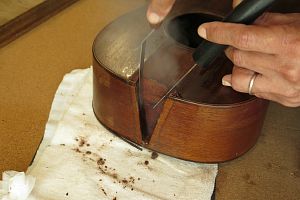

15.蒸気の熱と湿り気が残っている間に古い接着剤(ニカワ)を削り落としておきます。
16.ネック側にも接着剤が残っていますので、クリーニングします。

ネックジョイント部をクリーニングしている様子です。

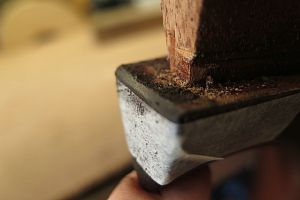

17.ネックヒール部です。マスキングテープを貼り、この部分の微妙な高さを目安に作業を進めていきます。
18.ヒール部分を削っていきます。

19.目標のヒール高が削り出せました。これに合わせてネック接合部を調整加工していきます。

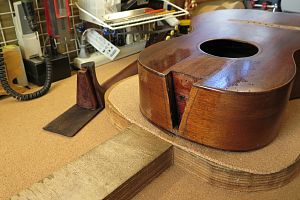

20.ネック接合部を削っていきます。フィンガーボード側(右)は削らず、ヒール部(左)だけに傾斜を持たせるように加工していきます。

21.同様に反対側も切削加工を行います。少しずつ慎重に削っていきます。

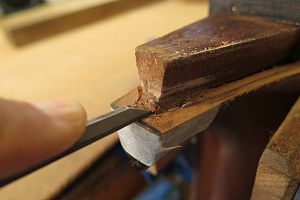

22.ヒール先端部はよく研いだノミで削ります。

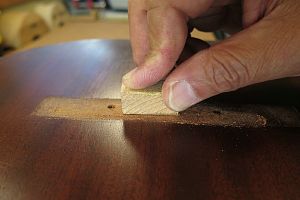

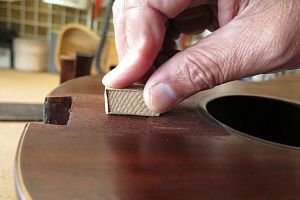

23.ボディとフィンガーボード接合部をサンディングブロックで平坦にしておきます。

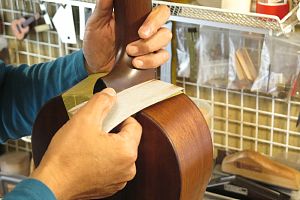

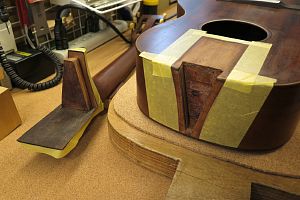

24.ボディ側ネックスロットの外側にマスキングテープを貼ってボディを保護します。

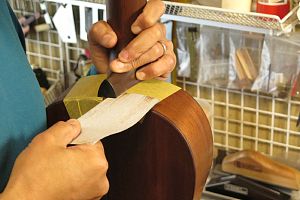

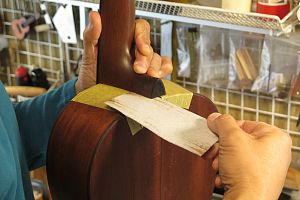

25.ネックとボディの間にサンドペーパー挟みます。
26.ネックをボディに密着させながらサンドペーパーを抜き取ります。

27.1弦側と6弦側の両方を行います。このとき両サイドの引き抜き回数を覚えておきます。

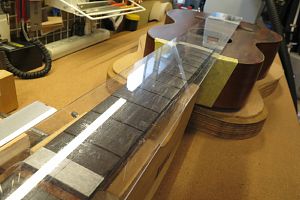

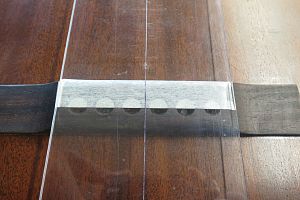

28.ネック取り付けの直線性を確認します。直線けがき線の入ったアクリル板をネックからブリッジにかけて乗せます。

ネックヒール部を調整している様子です。


29.ナット部分センター位置にケガキ線を合わせます。
30.ブリッジ部分も同様にセンター位置にケガキ線を合わせます。

31.さらにネックとボディの接合部(12フレット)のセンター位置にケガキ線が乗っていることを確認します。
32.ネック接合の準備が完了しました。

ネックとボディの直線性と取り付け角度を確認している様子です。

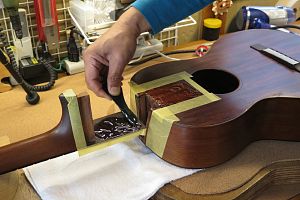

33.HideGlue(膠:ニカワ)をフィンガーボード裏とネック接合部に塗っていきます。

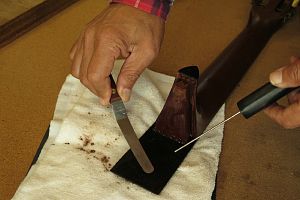

34.接着剤が均一になるようにヘラでのばしていきます。

35.ネックとボディを接合します。ゆっくりジョイント部にネックを置きます。
36.クランプと当て木でネックを固定し、あふれ出た接着剤をふき取っていきます。

ネックを再接合している様子です。


別角度からの様子です。

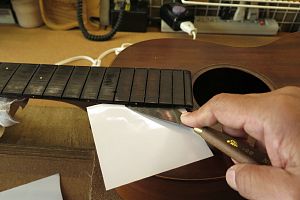

37.マスキングテープをはがします。
38.このまま固着を待ちましょう。

ネックとボディの接合を確認している様子です。


ブリッジ交換(新規作製)

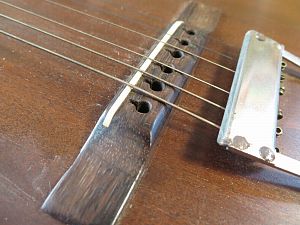

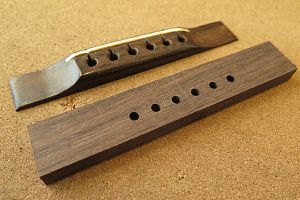

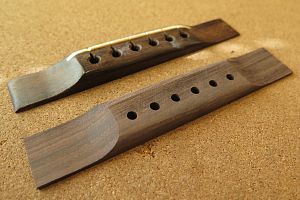

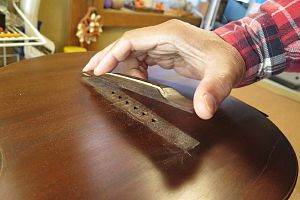

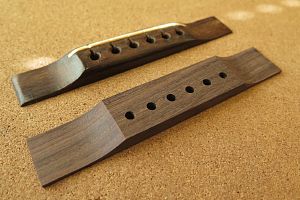

1.オリジナルブリッジです。テイルピースが取り付けられるなどの改造が見られます。
2.ブリッジ上面が切削されているなどの改造が見られるため、ブリッジを新規作製・交換を行います。

3.ブリッジはすでに外れていました。
4.ボディのブリッジ接着面は過去のリペアの接着剤が固く固着しています。

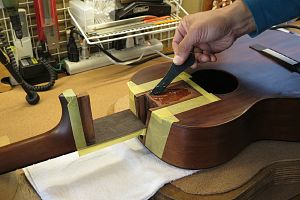

5.接着面をクリーニングします。

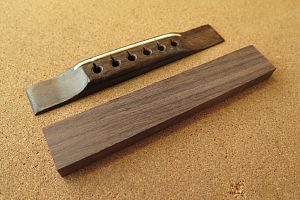

6.ローズウッド・ブランクです。オリジナルブリッジを参考に新しいブリッジを削り出していきましょう。

7.ピン穴加工用のジグを取り付けました。
8.ピン穴を開け終えました。

9.両サイドのスロープ加工を行いました。
10.さらに上下の丸みをつけました。

11.ブリッジピン穴の傾斜加工を終えました。

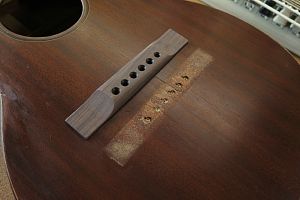

12.新しいブリッジ削り出しを終えました。接着を行いましょう。

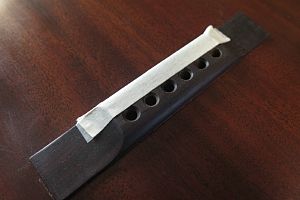

13.接着面周囲をマスキングテープで保護しました。

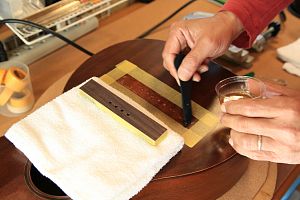

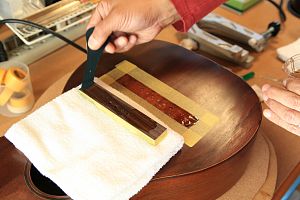

14.湯煎したニカワを接着面に塗ります。

15.接着面全体に薄く塗っていきます。
16.そっとブリッジを乗せます。

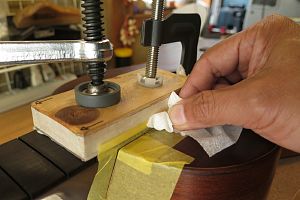

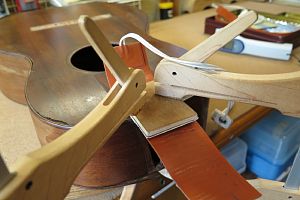

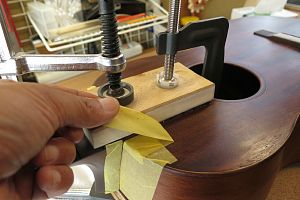

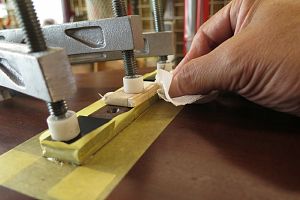

17.クランプしています。
18.クランプで溢れたニカワを拭き取っていきます。

ブリッジ接着の様子です。


別角度からです。

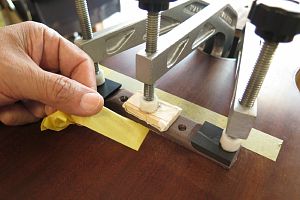

19.マスキングテープを剥がします。
20.このまま固着を待ちます。

21.固着後のブリッジです。
22.サドル溝を加工していきましょう。

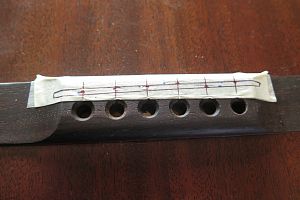

23.サドル位置を書き写すためにマスキングテープを2重に貼ります。

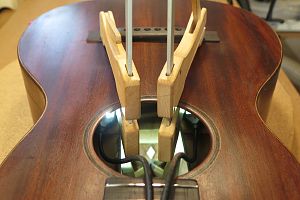

24.サウンドホールにチューナー、ブリッジにイントネーターを取り付けます。

25.ピッチ調整を行い、イントネーターでサドル山位置を確認していきます。
26.サドル山位置をマスキングテープに書き込んでいきます。

27.サドル山位置を確定します。

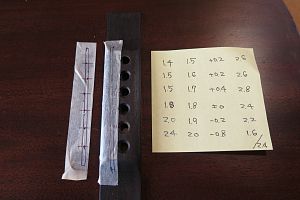

28.溝位置とサドル山ピーク位置を別々に記録しておきます。

29.弦高測定によって目標サドル高も記録しておきます。

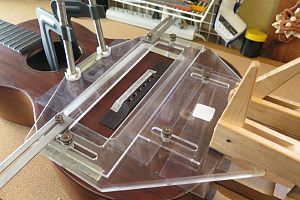

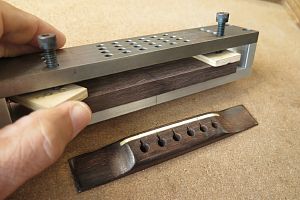

30.サドル溝加工ジグを取り付けました。

31.トリマの位置決めを行っています。

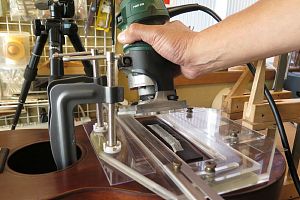

32.サドル溝加工を行っています。

サドル溝加工を行っている様子です。


33.マスキングテープをはがします。
34.サドル溝加工を終えました。サドル作製工程へ移りましょう。

ボディリペア

1.ボディ下部分です。
2.トップ板が全体に浮いている状態です。
3.ボディ内の様子です。
4.トップ板・ブレイシングが全体に浮いています。

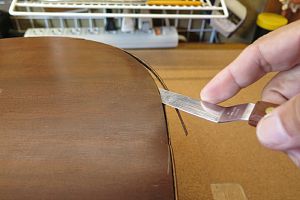

5.トップ板を一旦取り外して、ボディを修復することにしました。アイロンでトップ板周囲を暖めていきます。
6.ネックブロック部分はラバーヒーターで暖めていきます。

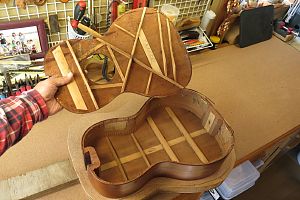

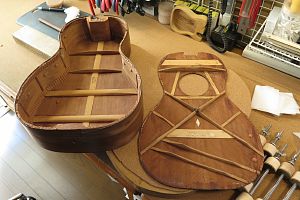

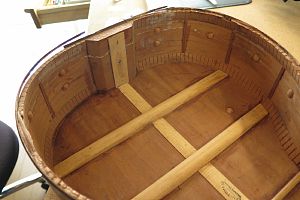

7.トップ板が外れました。
8.ブレイシング接着補強と行うとともに、ボディ全体の割れ部分を修理しましょう。

ボディ内の様子を確認している様子です。

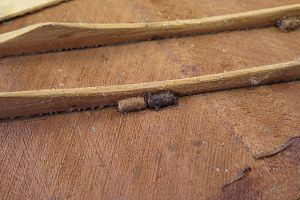

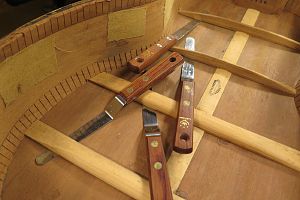

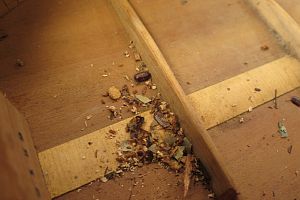

9.ブレイシングには色々な汚れが付着しています。
10.ボディ内のクリーニングを行っていきます。

11.トップ板・裏側です。ブレイシングが全体に浮いています。

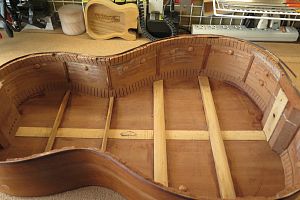

12.こちらはバックボードです。

13.こちらも全体に浮いています。

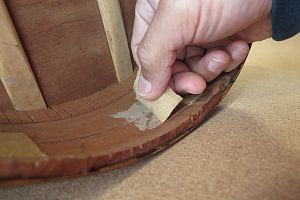

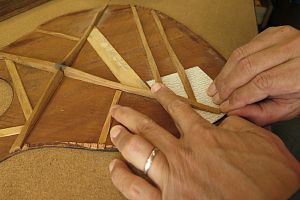

14.ブレイシングとトップ板の隙間をサンドペーパーでクリーニングします。

ブレイシング底面の古い接着剤をクリーニングしている様子です。

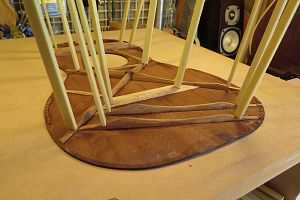

15.ブレイシングをGo-Barクランプで均一なテンションで接着します。
16.ギター製作時に使用するジグです。

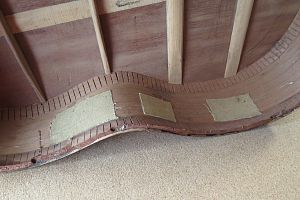

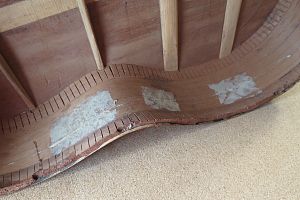

17.サイドの割れ部分はガムテープが貼られている状態でした。
18.テープの接着力は弱くなっていて、すぐに剥がせる状態です。

19.テープをすべて剥がします。

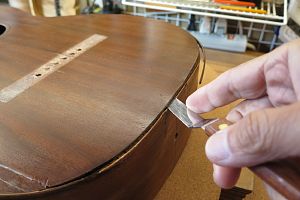

20.粘着剤の跡をスクレイパーでクリーニングします。

21.反対側のサイドも同様にテープを除去します。
22.スクレイパーでクリーニング。

23.サイドのテープをすべて剥がしました。

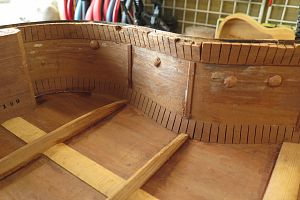

24.サイド割れの補強はマホガニ材ストリップを接着します。

25.サイド全体に補強ストリップを接着していきます。

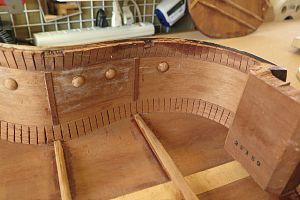

26.さらにクラック部分にパッチ材を接着していきます。

27.サイド板の強度は確保できました。

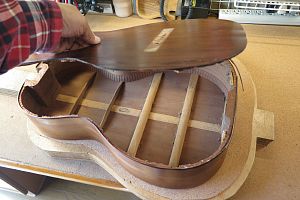

28.トップ板を接着しましょう。

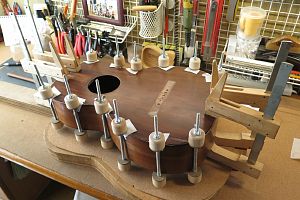

29.スプール・クランプでトップ全体を均一に固着します。
30.トップ板固着が完了し、ボディ内のすべての緩みを解決できました。

ブリッジプレート・リペア

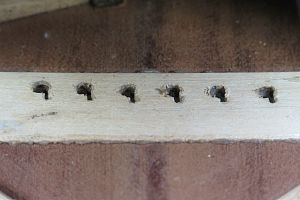

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

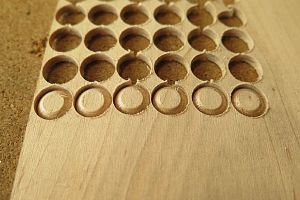

2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

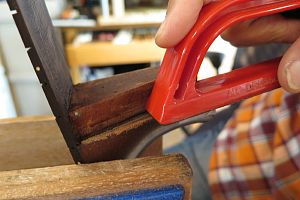

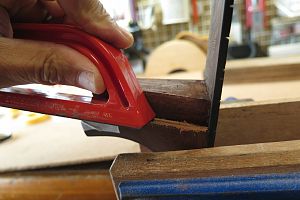

埋木用プラグを切り出している様子です。


3.完全に切り離さず、ぎりぎりのところで固定させておきます。
4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

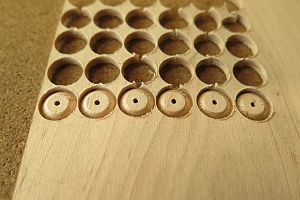

5.小穴があいたプラグです。まだ材に固定されています。

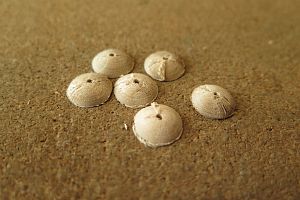

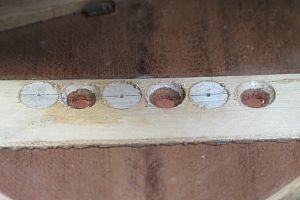

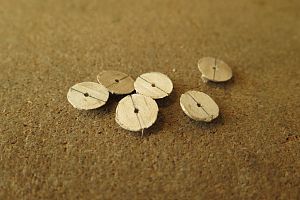

6.切り出し終えたプラグたちです。

7.プラグの裏側には木目がわかるように線を入れておきます。

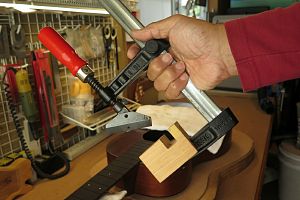

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

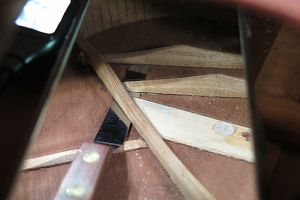

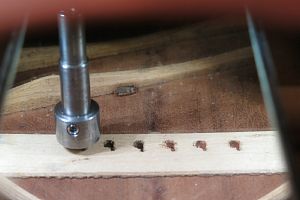

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

11.1弦の凹み加工を終えたブリッジプレートです。
12.同様にして3,5弦の凹み加工も行いました。

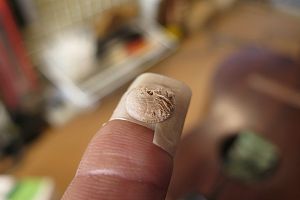

13.マスキングテープの粘着面を外側にしてプラグを半固定します。
14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

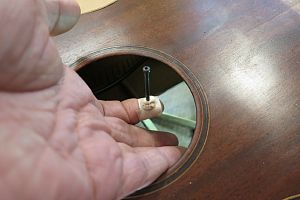

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

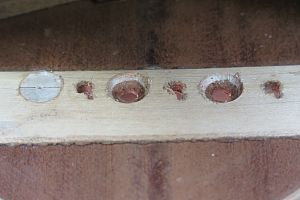

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。
18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。

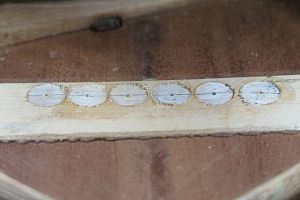

20.6弦すべてのプラグ接着を終えました。

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。


23.プラグにブリッジピン穴を開けました。
24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

フレット交換(バーフレット)

1.オリジナル・バーフレットです。

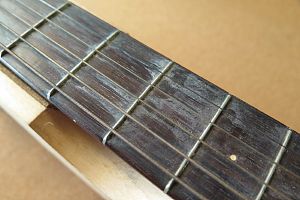

2.弦との接触摩耗の深さが激しいので全フレット交換を行います。

3.フィンガーボードを保湿した後、フレットを半田ごてで暖め、木繊維を緩めます。

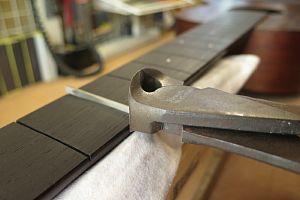

4.半田ごてで暖めながらフレットを抜き取ります。

フレットを抜いている様子です。


5.フレット交換の前にフィンガーボードにあけた穴を元に戻しましょう。穴径にあうようにエボニー片を丸く削ります。
6.ドリル穴にエボニー材を押し込み、フィンガーボードを傷つけないように出た部分をカットします。

7.溝幅に合わせてのこぎりで切れ込みを入れます。

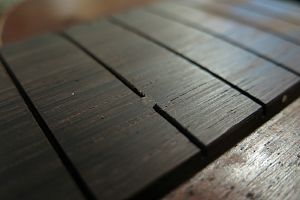

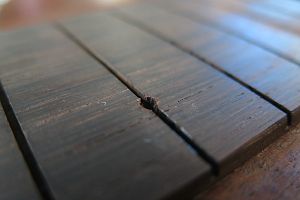

8.穴埋め加工が終わった15フレット溝です。

9.フィンガーボードの平面性を確認します。

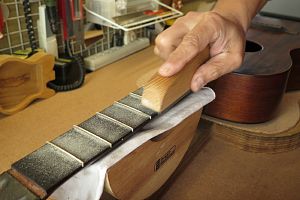

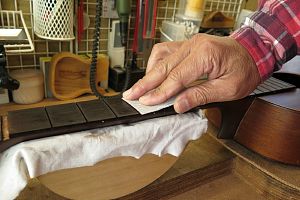

10.軽くサンディングします。

11.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
12.フレット溝底が平坦でない箇所はクリーニングソーでならしていきます。

13.削りかすやゴミをクリーニングします。
14.フィンガーボードの準備は整いました。次にフレットの準備に取りかかりましょう。

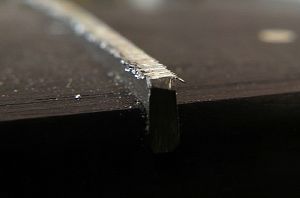

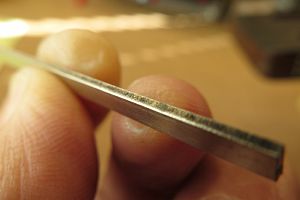

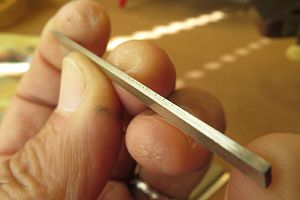

15.バーフレットです。

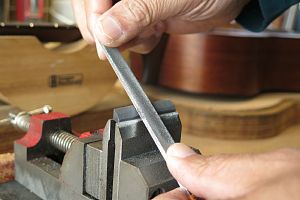

16.フレット底面に凹凸が見られますのでヤスリで平坦にしておきましょう。

17.平坦になったフレット底面です。

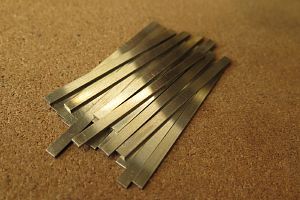

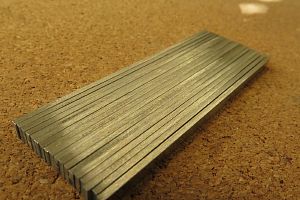

18.フレット底面が平らになったフレットの束です。

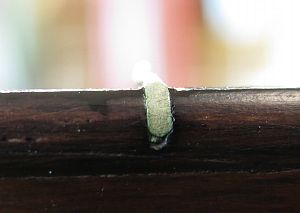

19.こちらは、まだ凹凸が残っているフレット上面部です。

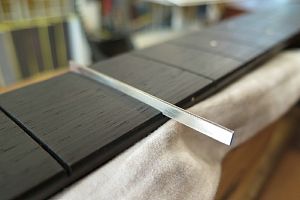

20.バーフレットを溝に軽く乗せて、

21.フィンガーボードより少し大きめにカットします。

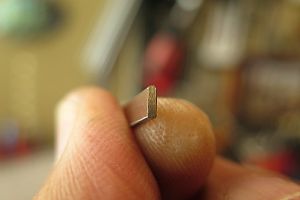

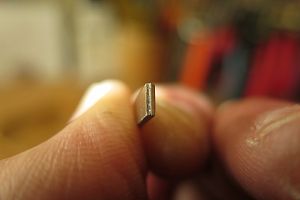

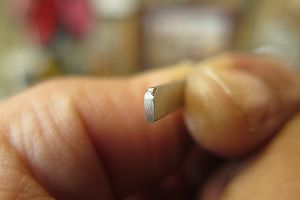

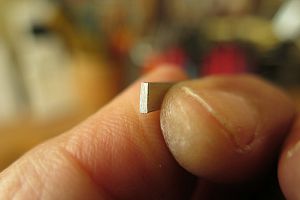

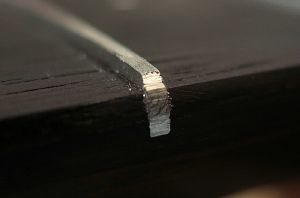

22.カットしたフレット端です。

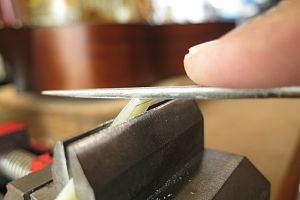

23.断面をヤスリで整形しました。
24.反対側の断面も整形します。この時点でフレットの長さはフィンガーボード幅よりも約0.5mm大きくなっています。

25.さらにフレット上端部に丸み加工を加えます。
26.フレット溝に取り付けてみて長さと形状を確認します(この段階ではまだ一番奥まで打ち込まず、すぐに抜ける程度で大きさを確認します)。

27.この要領ですべてのフレットの準備加工を行いましたので、フレットプレスを行いましょう。

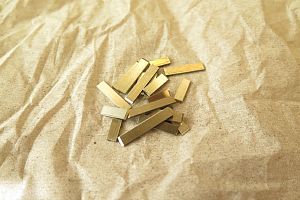

28.カットしたフレット片は失わないようにまとめて廃棄します。

29.第一のフレットプレス・ジグです。
30.先端ビット(フラット)をジグのプレス部に固定します。

31.ジグをサウンドホールから入れていきます。

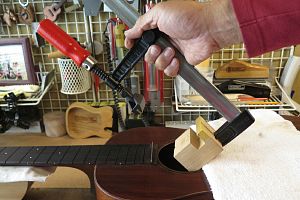

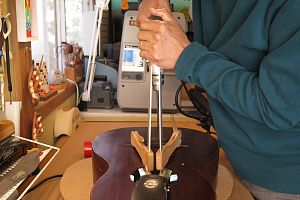

32.ハンドルを回してフレットをプレスします。
33.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

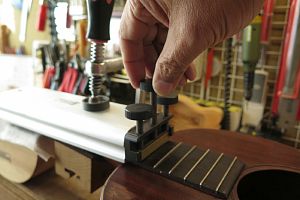

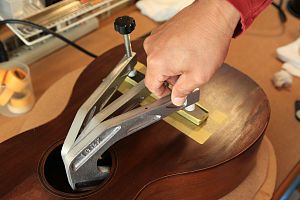

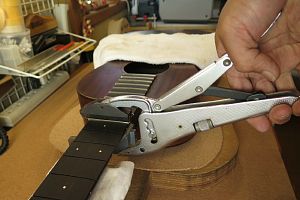

34.2つ目のジグはこのように固定します。

35.ネジを締めてフレットをプレスしていきます。
36.順にプレスを進めていきます。

37.3つ目のジグで残りのフレットをプレスしていきます。
38.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。

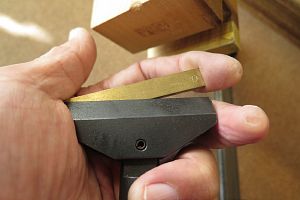

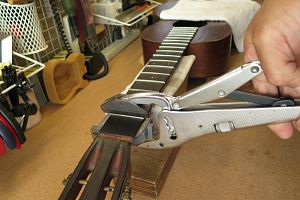

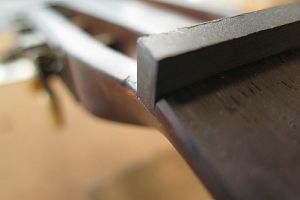

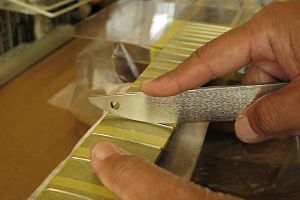

39.専用のヤスリを使ってフレット端を整形します。
40.さらにフレット上面を粗く整形します。

フレット上面の高さ調整の様子です。


41.フレット上部にバリが多くみられますので、
42.バリを取っていきます。

43.バーフレット打ち込みを終えました。
44.次に弦高調整前段階のすりあわせ工程に写りましょう。

フレット端整形の様子です。

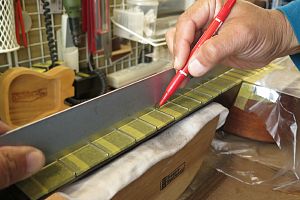

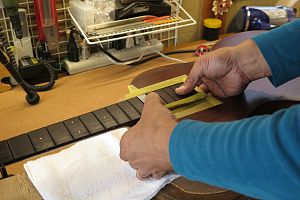

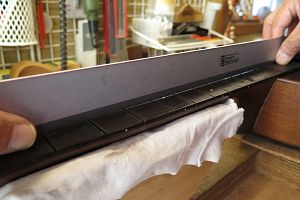

45.マスキングテープでフィンガーボードを保護し、直定規を乗せてフレット山が凹んでいる箇所にマークを入れます。
46.マークされた部分を中心にフラットファイルでサンディングします。

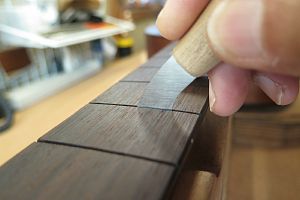

47.平らになったフレット山を専用のヤスリで丸くしていきます。
48.紙ヤスリ(#400)で粗研磨します。

49.さらにスチールウールで研磨を進めます。

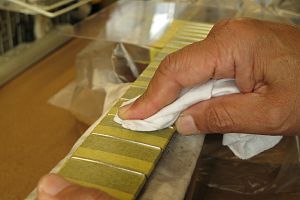

50.最後はコンパウンドで磨き上げます。

51.プロテクタ類を外しましょう。

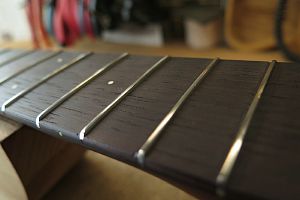

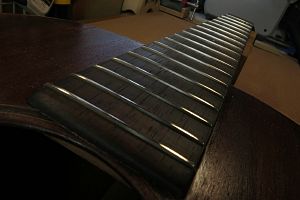

52.ピカピカのフレットになりました。

ナット交換

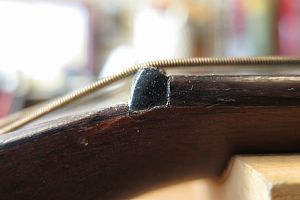

1. オリジナルナットです。

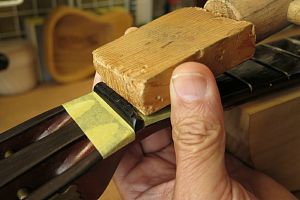

2.当て木を当ててコンとたたいて外します。

ナット取り外しの様子です。

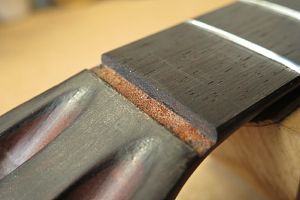

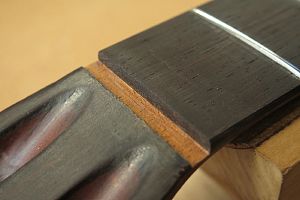

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

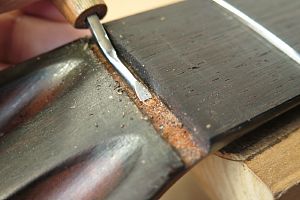

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。

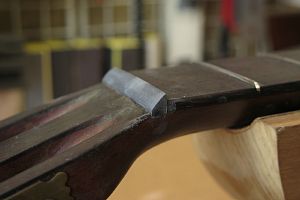

6.ネック幅に合わせてナットスラブを切り出します。

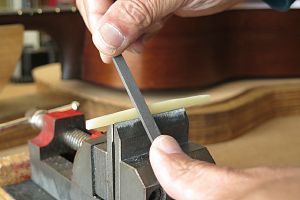

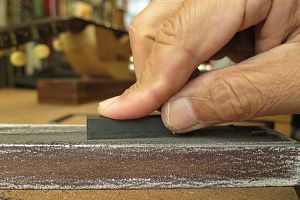

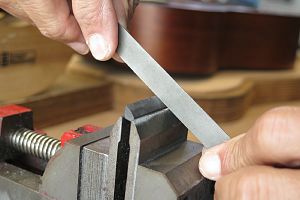

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

9.1弦側からもナットの密着を確認します。

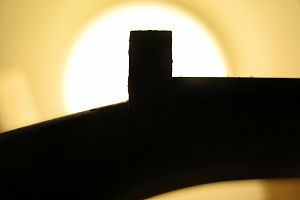

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

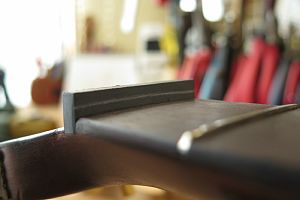

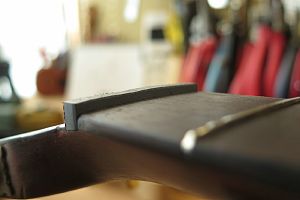

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

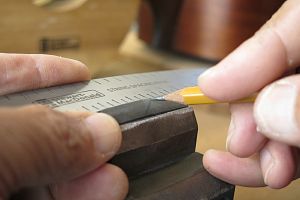

13.フレットの高さに合わせてケガキ線を入れます。

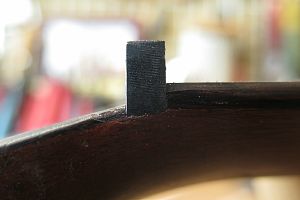

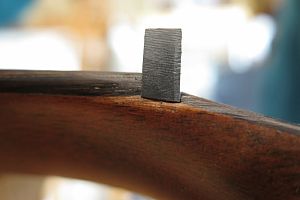

14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

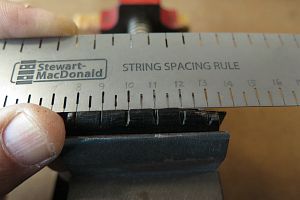

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)
18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

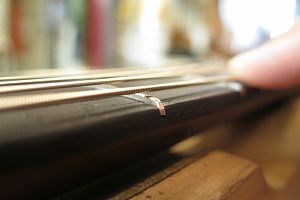

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。

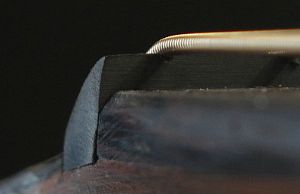

24.弦高調整後のナット弦溝です。

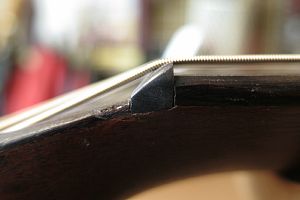

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

ピッチ調整~サドル作製

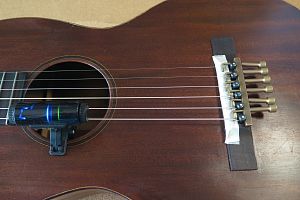

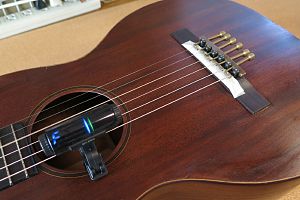

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

5.サドルの底はフラットファイルで平面をつけていきます。

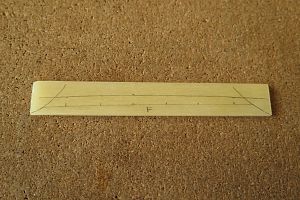

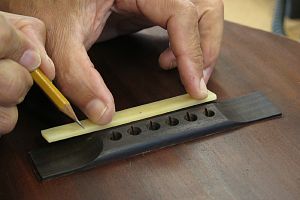

6.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

7.サドル高の切り出しを終えました。

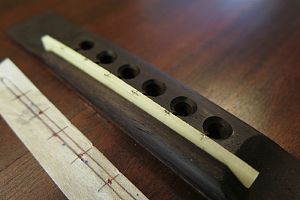

8.サドル上部にピーク位置を書き写します。

9.サドルピーク位置を削りだしていきます。
10.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

11.さらにミニルーターで弦の導出角度をつけていきます。

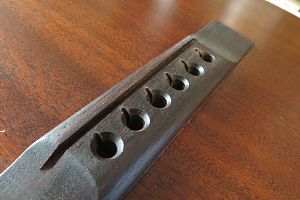

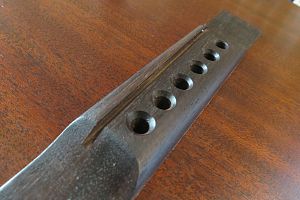

12.ブリッジピン穴加工を終えました。

13.ロングサドル・エッジスロープの加工を行います。
14.半丸ヤスリでスロープを粗く削り取ります。

15.ブリッジ面をマスキングテープで保護します。
16.粗削りを行ったサドルを取り付けました。

17.ミニルーターに円錐ビットを取り付けて少しずつブリッジ面に合うようサドルスロープを低くしていきます。

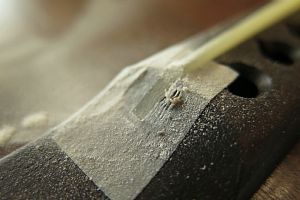

18.ルーター加工を終えたところです。マスキングテープを少しこするところで止めました。

ロングサドル端整形の様子です。

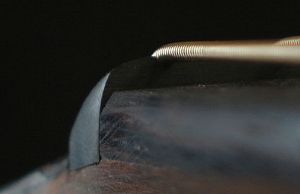

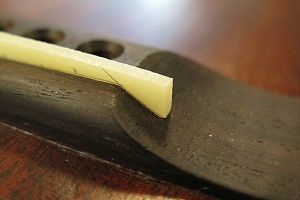

19.スロープ加工後のエッジです。

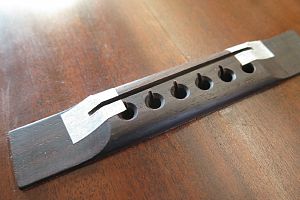

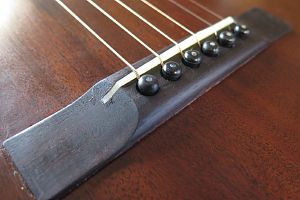

20.完成したブリッジとサドルです。
