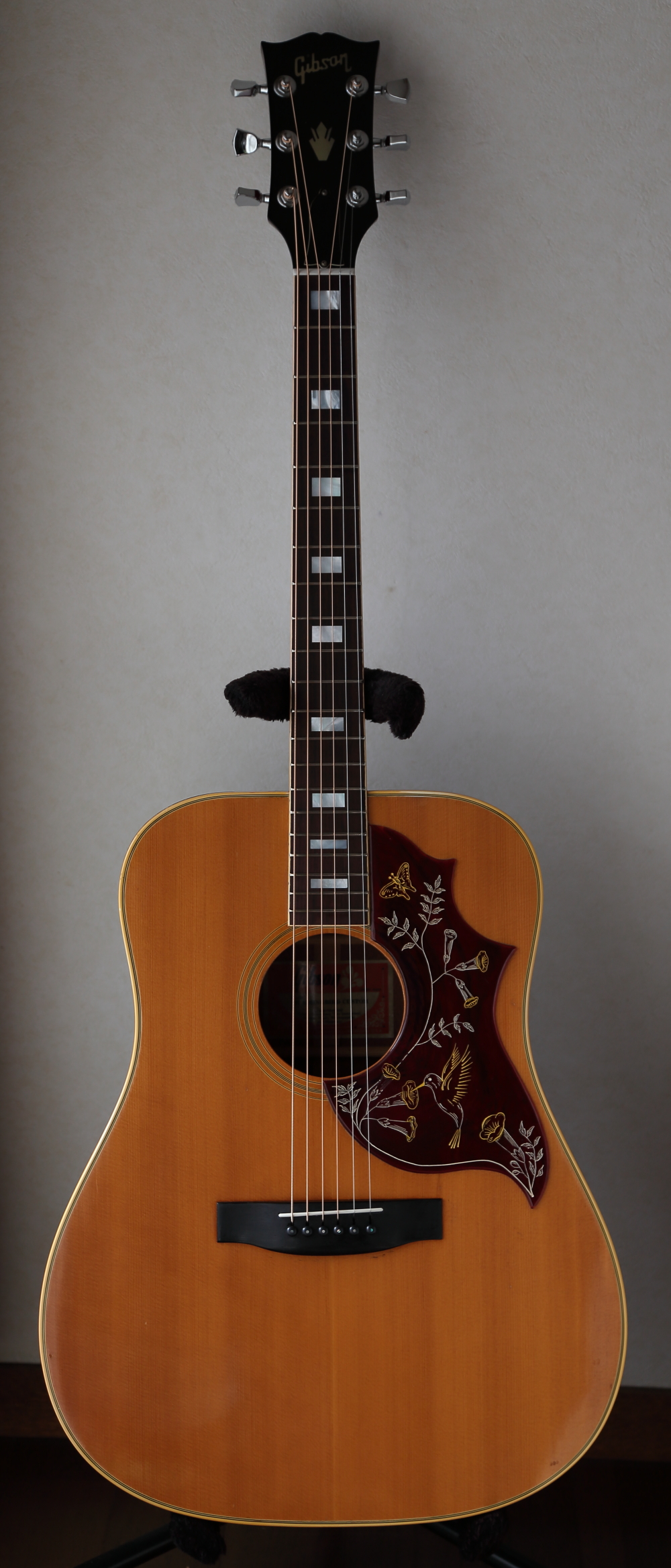

Gibson Hummingbird

戻る
東京都にお住まいのH.I.さんから1978年製Martin D-45と1973年製Gibson Hummingbirdのリペアご依頼をいただきました。Gibson Hummingbirdはフレット交換、ブリッジプレート・リペア、サドル溝再加工を含む弦周りのトータルリペアを行いました。リペア後のギターを受け取られて、とても暖かいメッセージが届きました。

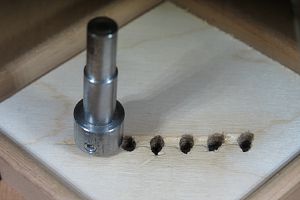

ギター工房オデッセイ 樋口 英之 様

本日Gibsonをようやくじっくりと弾くことが出来ました。

6弦側だけが反ってきて苦しくなってきたチューニングが、全弦同じ傾向になり、すんなり決まるようになりました。フレットがすり減ってビビっていた1・2弦も復活しました。
フィンガー主体のギターという希望により弦高も低くセットされ弾き易くなっています。

一番の希望だった6弦の音量は間違いなくアップしていて、音もリバーブがかかったような響きが出ていて驚きました。これが『箱鳴り』の効果なのでしょうか。
この傾向は5弦の方がさらに顕著でうれしい限りです。

弾いていて気持ち良い響きを感じながらリハビリをしてやろうと思います。
2本のギターが素晴らしい状態になって新年を迎えられる喜びに包まれた1日でした。

この度は、色々な我儘に付き合っていただき本当にありがとうございました。

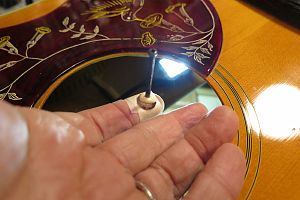

落ち着いたらレポートを送りますのでよろしくお願いします。

来年も 『ギター工房オデッセイ』 の更なる発展をお祈り申し上げます。

I.H.さん、とても暖かいメッセージをいただき、誠にありがとうございました。

リペア前後の音色を比べると、明らかに低音成分のボリュームとサステインが大幅にアップされたと思います。
それは高音弦でも同様の傾向で、チューニングを行うときのヘッド部の振動が大きくなりました。
ギターの潜在能力に私自身も驚いた次第です。

今回、I.H.さんの2本のギターをリペアさせていただきながら、ギターはオーナー様の強い思い入れで、ここまで蘇るのだということを強く感じました。
もちろん、それは私自身にとっても大きな喜びであり、自信につながっていくと思っています。
なにより、ギターが蘇ること、そしてオーナー様に喜んでいただけて、リペアマン冥利に尽きる気持ちでいっぱいです。

これからも蘇ったギターたちと一緒にすばらしいギターライフをお送りください。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

フレット交換

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

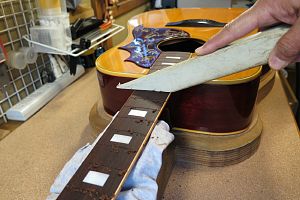

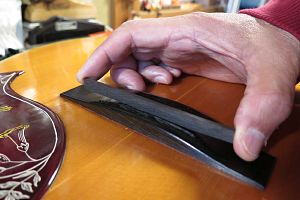

3.フィンガーボードの平面性を確認します。

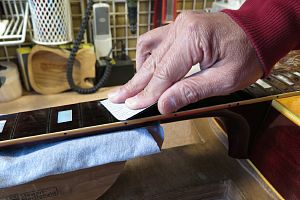

4.軽くサンディングします。

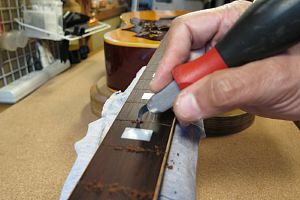

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。

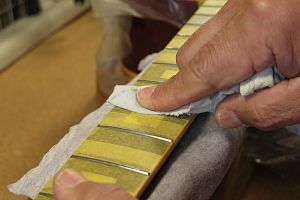

6.フィンガーボードをクリーニングします。

7.フレットプレスの準備が整いました。

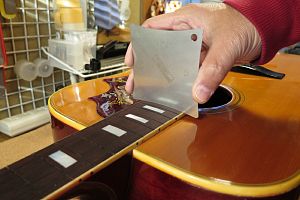

8.フィンガーボードの湾曲度(アール)を計測します。

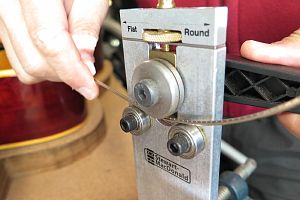

9.フレットベンダーでフレットにアールをつけていきます。
10.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

11.タングニッパでタング部をカットします。

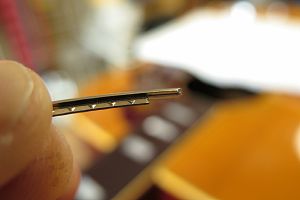

12.タング部処理を終えたフレット端です。

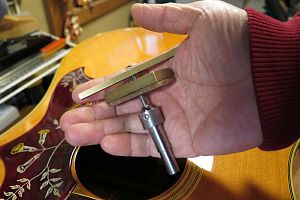

13.第一のフレットプレス・ジグです。

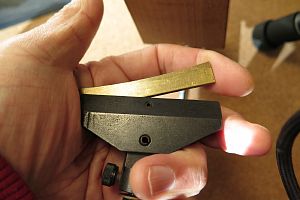

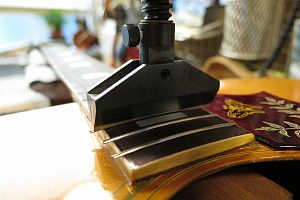

14.アールにあった先端ビットをジグのプレス部に固定します。

15.ジグをサウンドホールから入れていきます。

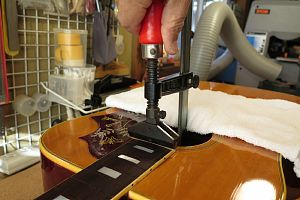

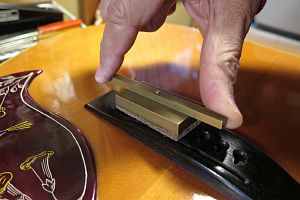

16.ハンドルを回してフレットをプレスします。

17.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

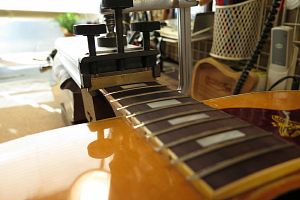

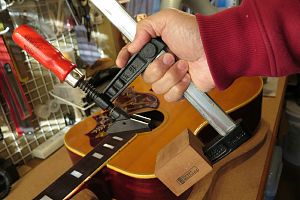

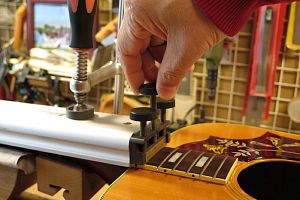

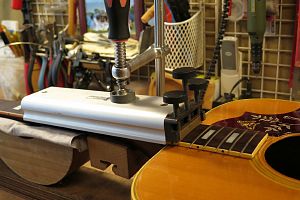

18.2つ目のジグはこのように固定します。

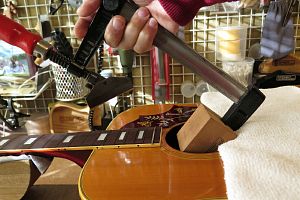

19.ネジを締めてフレットをプレスしていきます。
20.順にプレスを進めていきます。

21.3つ目のジグで残りのフレットをプレスしていきます。
22.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。

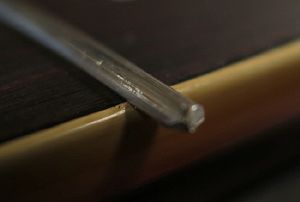

23.打ち込み終わったフレットの端は飛び出ています。

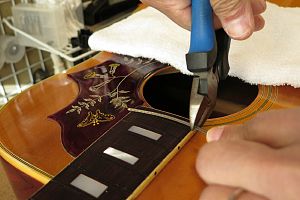

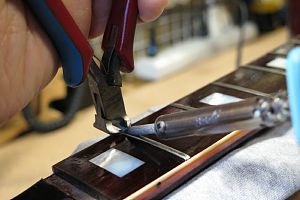

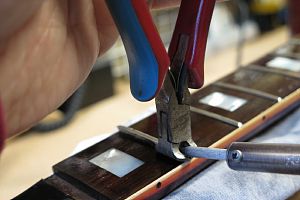

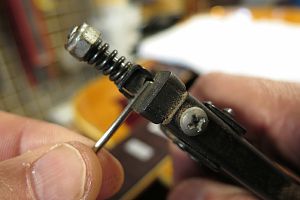

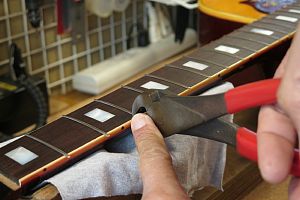

24.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

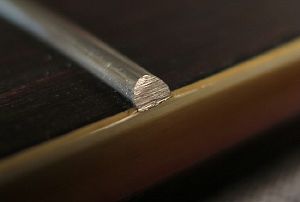

25.カットしたフレット端です。

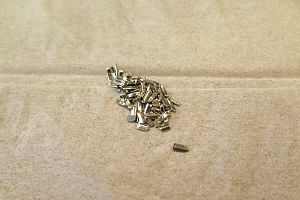

26.カットしたフレット片は失わないように一カ所にまとめておきます。

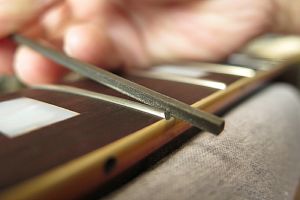

27.専用のヤスリを使ってフレット端を整形します。
28.1弦側のフレット端も同じように整形します。

フレット端整形の様子です。

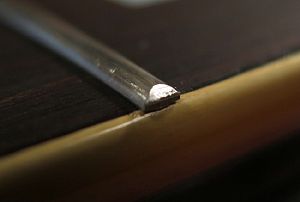

29.整形されたフレット端です。
30.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

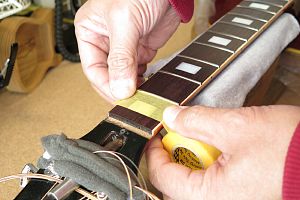

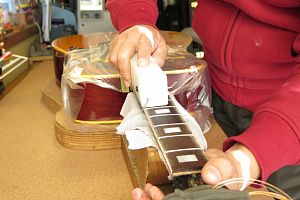

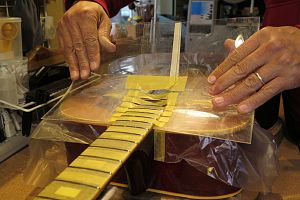

31.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

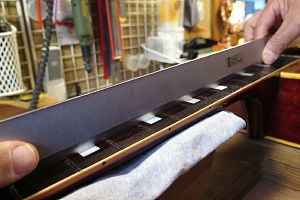

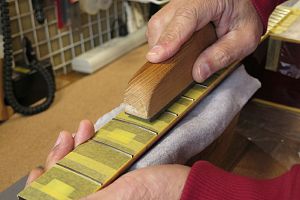

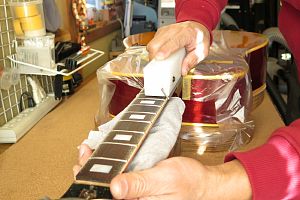

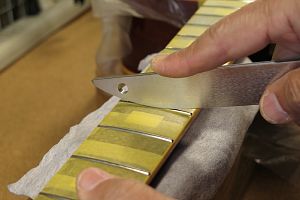

32.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

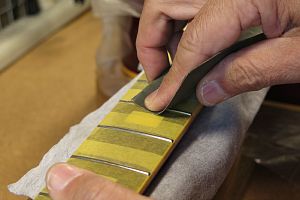

33.平らになったフレット山を専用のヤスリで丸くしていきます。
34.紙ヤスリ(#400)で粗研磨します。

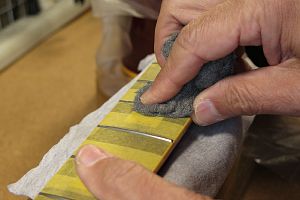

35.さらにスチールウールで研磨を進めます。
36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

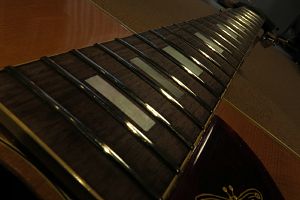

38.ピカピカのフレットになりました。


ブリッジプレート・リペア

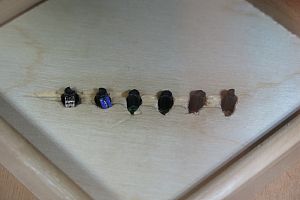

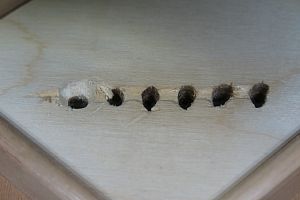

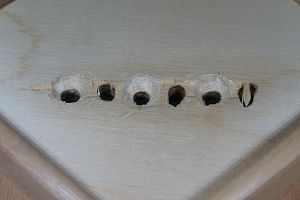

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

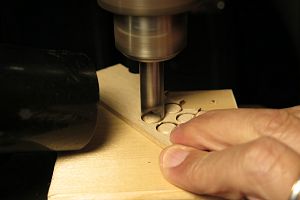

2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

埋木用プラグを切り出している様子です。


3.完全に切り離さず、ぎりぎりのところで固定させておきます。

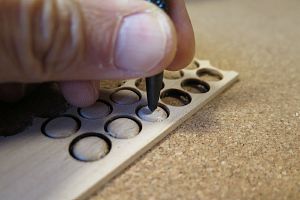

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

5.小穴があいたプラグです。まだ材に固定されています。

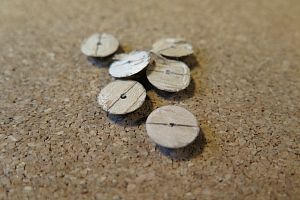

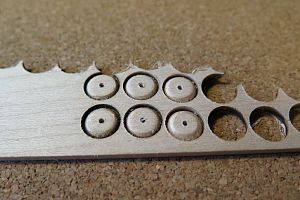

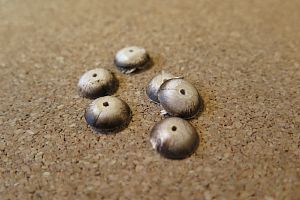

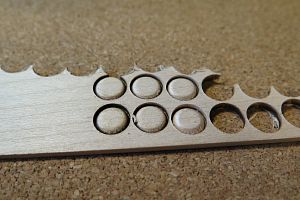

6.切り出し終えたプラグたちです。プラグの裏側には木目がわかるように線を入れておきます。

7.プラグの裏側には木目がわかるように線を入れておきます。
8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。
10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

11.1弦の凹み加工を終えたブリッジプレートです。

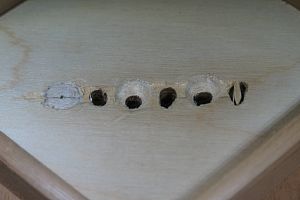

12.同様にして3,5弦の凹み加工も行いました。

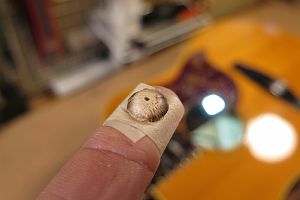

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

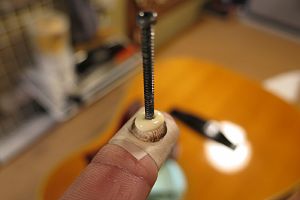

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

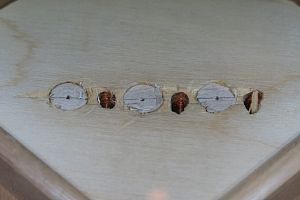

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

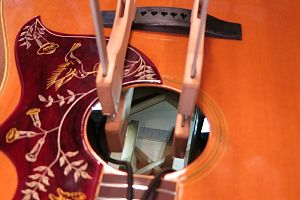

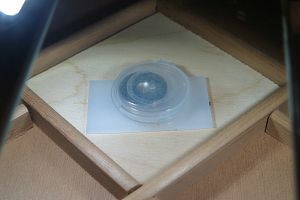

18.アクリルボードを挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。

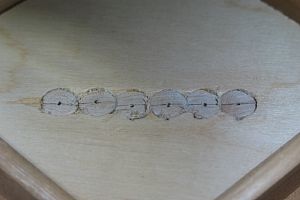

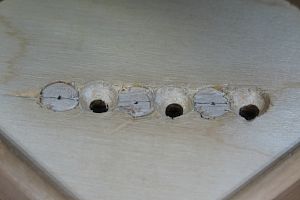

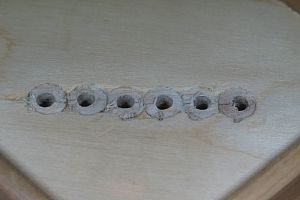

20.6弦すべてのプラグ接着を終えました。

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

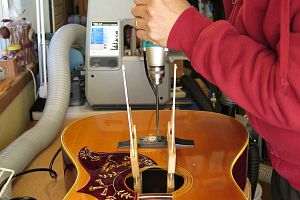

ブリッジピン穴を空けている様子です。


23.プラグにブリッジピン穴を開けました。

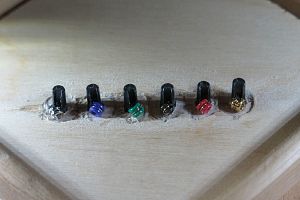

24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。


ナット交換

1.オリジナルナットです。

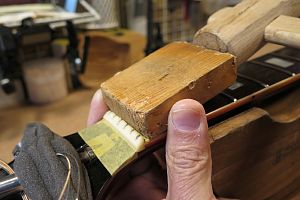

2.当て木を当ててコンとたたいて、スライドして外します。

ナット取り外しの様子です。

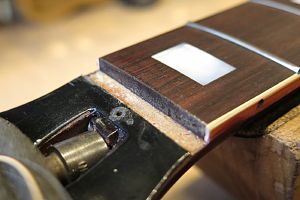

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

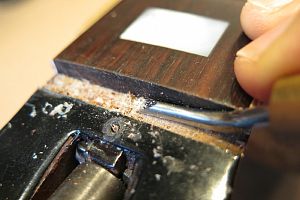

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

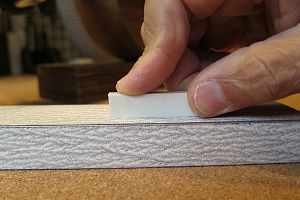

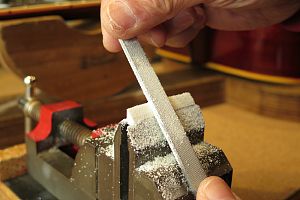

7.フラットファイルを使ってナットの平面を削り出します。

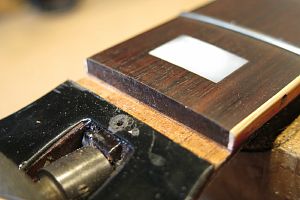

8.ナット溝にピッタリはまるようになりました。

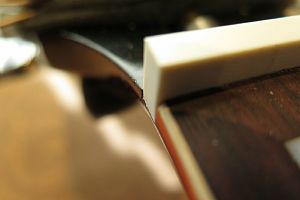

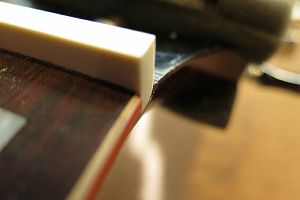

9.1弦側からもナットの密着を確認します。

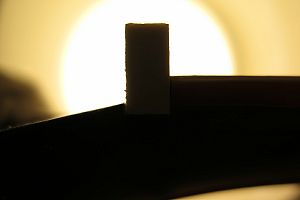

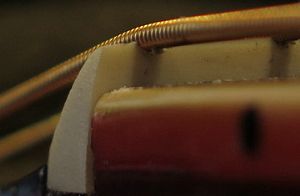

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

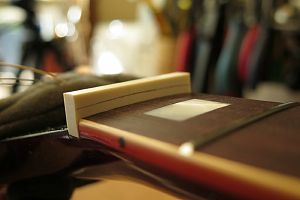

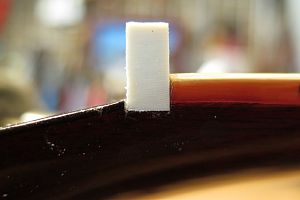

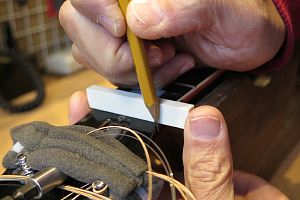

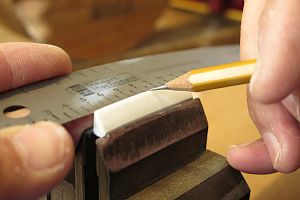

13.フレットの高さに合わせてケガキ線を入れます。

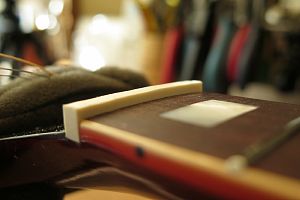

14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

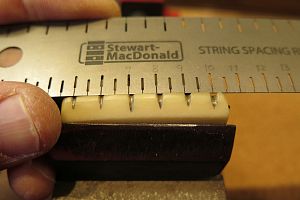

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)
18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。

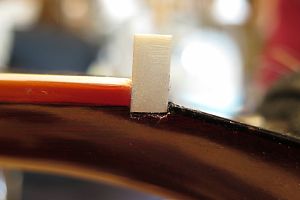

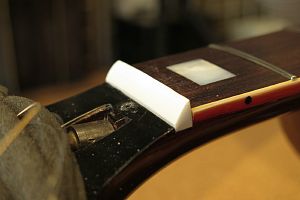

20.弦高調整前のナットです。

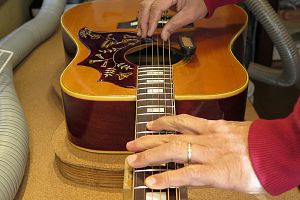

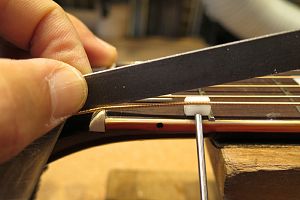

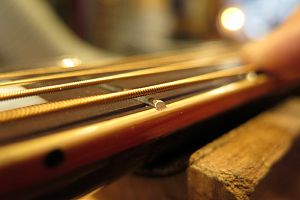

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。

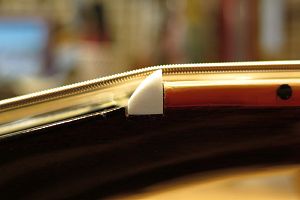

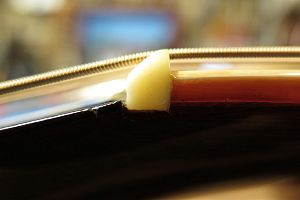

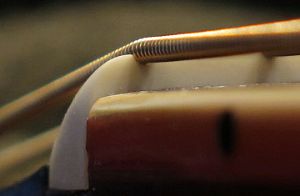

24.弦高調整後のナット弦溝です。

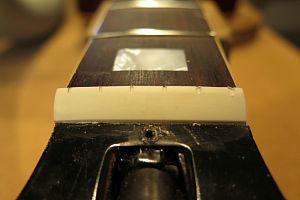

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


サドル溝再加工

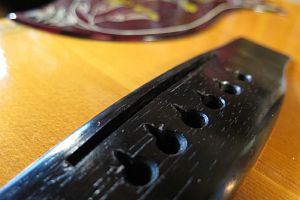

1.オリジナルブリッジです。サドル位置移動することでフレット音痴解消を行います。
2.オリジナルサドル溝を埋木するためエボニー材を切り出しました。

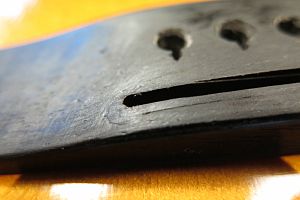

3.オリジナル・サドルスロットにぴったりはまるようになりました。

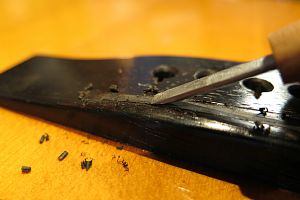

4.ブリッジ上面より少し高く切り出し、削っていきます。

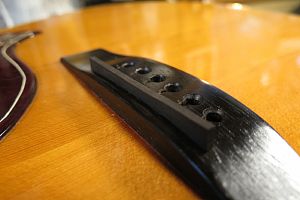

5.埋木を終えました。

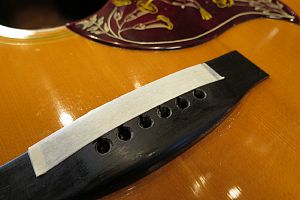

6.サドル位置を書き写すためにマスキングテープを2重に貼りました。

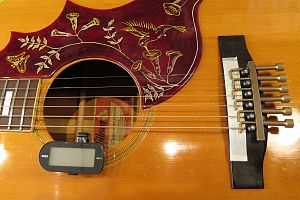

7.サウンドホールにチューナー、ブリッジにイントネーターを取り付けます。

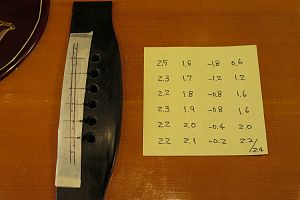

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

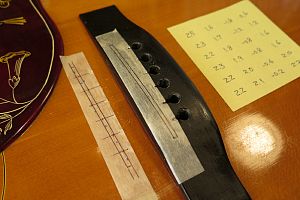

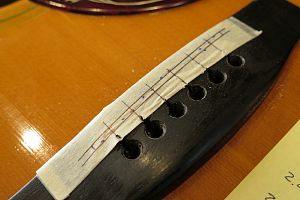

9.サドル山位置を書き写していきます。
10.サドル溝位置を書き込みます。

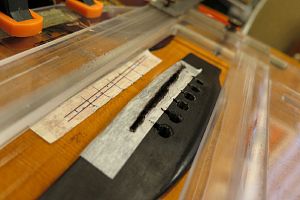

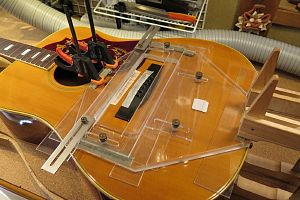

11.サドル溝加工ジグを取り付けました。
12.位置決めを行っています。

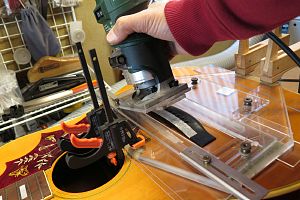

トリマでサドル溝再加工を行っている様子です。

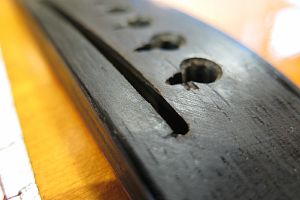

13.トリミングを終えたブリッジです。

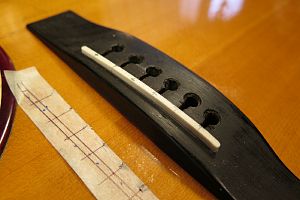

14.マスキングテープをはがします。

15.オリジナルよりも約2mmボトム側へサドル位置が移動しました。
16.サドル作製工程へ移りましょう。


ピッチ調整~サドル作製

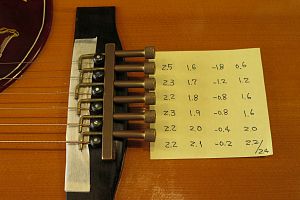

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

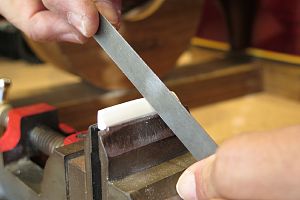

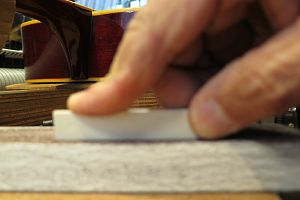

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

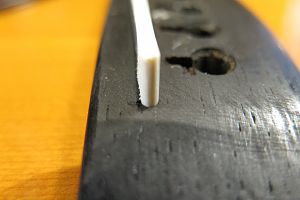

7.サドルの端も溝にピッタリはまっていることを確認します。

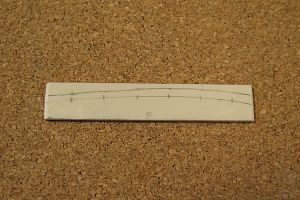

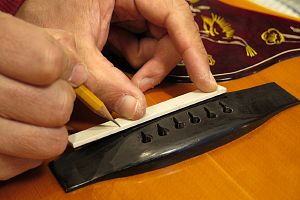

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

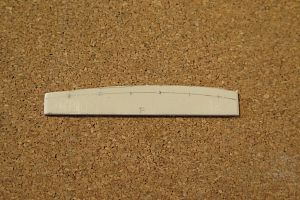

9.サドル高の切り出しを終えました。
10.サドル上部にピーク位置を書き写します。

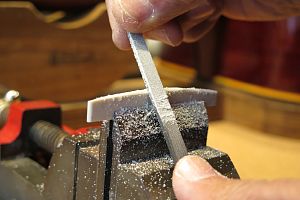

11.サドルピーク位置を削りだしていきます。
12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

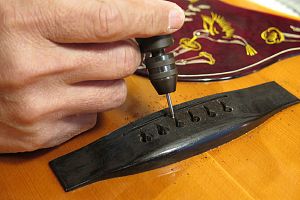

13.さらにミニルーターで弦の導出角度をつけていきます。

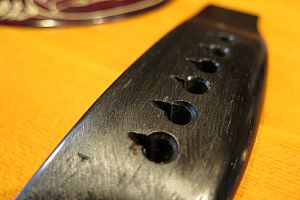

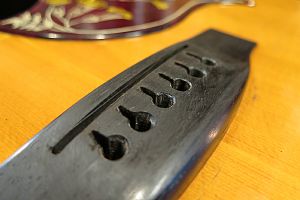

14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

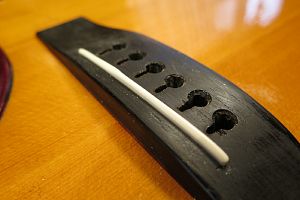

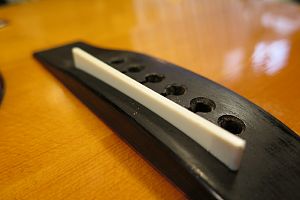

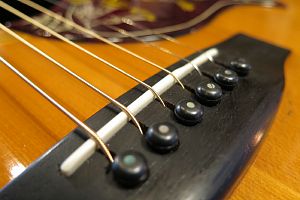

16.完成したブリッジとサドルです。
