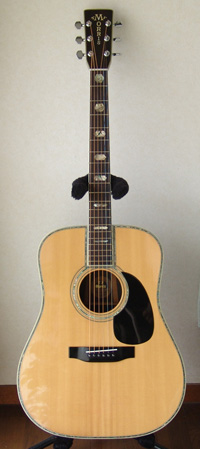

Morris W-80

戻る
北海道にお住まいのY.K.さんからMorris W-80、K.Yairi YW-1000、K.Yairi YW-600のリペアご依頼をいただきました。
Morris W-80はフレット交換、弦周りのTUSQ化、およびトップ板クラックリペアを行いました。
リペア後のギターを受け取られてY.K.さんから暖かいメッセージが届きました。

樋口　様

ご連絡が遅くなり、申し訳ございませんでした。
ご依頼申し上げたリペア３本とも戻って来ております。仕事の都合で、本日漸く３本とも弾くことができました。
リペア後の感想としては、共通して言えることだと思いますが、低音が前面に張り出て来る、そんな印象を持ちました。今までは、ＹＷ１０００以外は低音が霞んでいるような、何となくスッキリしない、寝ぼけた音でした。
イメージした音に近づいた気がします。ありがとうございました。

Y.K.さん、お忙しい中にもかかわらず、暖かいメッセージをいただき、誠にありがとうございました。Y.K.さんから頂きましたコメントの通り、3本ともとても音の抜けが良くなったと思います。
これからもY.K.さんが素晴らしいギターライフを送られることをお祈りしております。

この度は弊工房にリペアのご依頼を賜り、本当にありがとうございました。
今後とも何卒よろしくお願い申し上げます。


トップ板クラックリペア

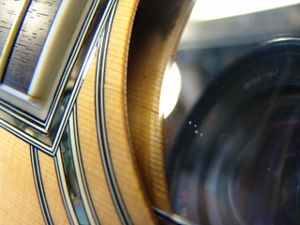

1.サウンドホール際にクラックが見えます。この部分はギターの中で最も弱い部分ですので、補強しておきましょう。
2.スプルース材を切り出しました。この時、木目はトップ板の木目に対して直角になるように切り出します。

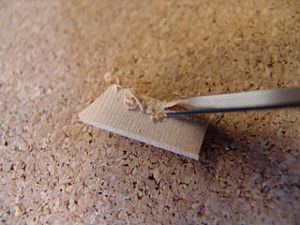

3.パッチ材（補強材）の角を切り落としていきます。木目が割れやすい方向にありますので、彫刻刀はよく研いでおきます。

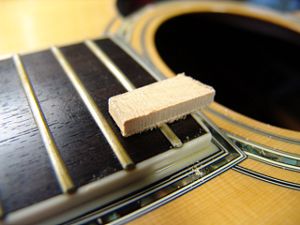

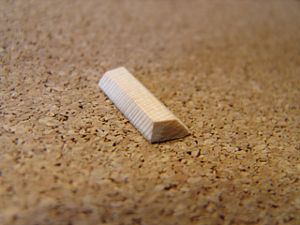

4.スプルース材の切り出しを終えました。

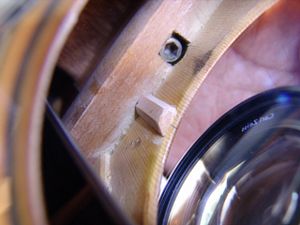

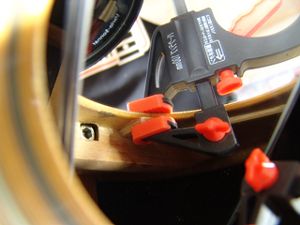

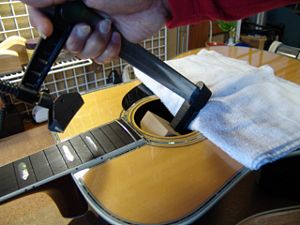

5.サウンドホール際の割れ部分にボディ内部からパッチ材を接着し、クランプします。
6.パッチ材固着が完了しました。


フレット交換

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

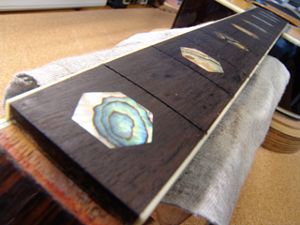

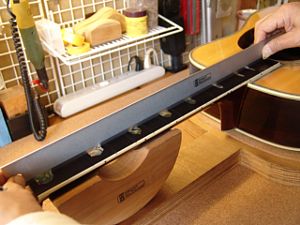

3.フィンガーボードの平面性を確認します。

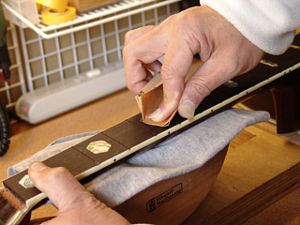

4.軽くサンディングします。

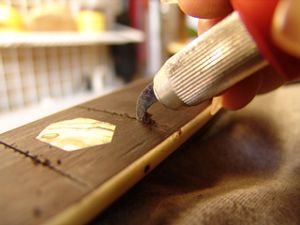

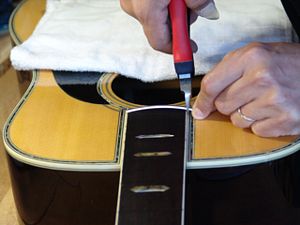

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.ここで削りかすを吸い取りましょう。

7.．フレットプレスの準備が整いました。

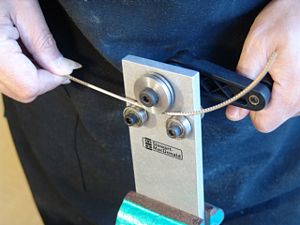

8.フレットベンダーでフレットにアールをつけていきます。

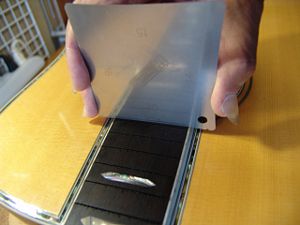

9.フィンガーボードの湾曲度（アール）を計測します。
10.第一のフレットプレス・ジグです。

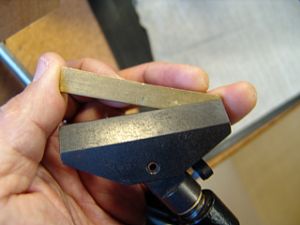

11.アールにあった先端ビットをジグのプレス部に固定します。
12.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

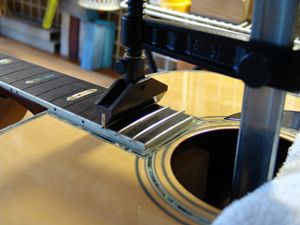

13.ジグをサウンドホールから入れていきます。
14.フレットをプレスします。

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

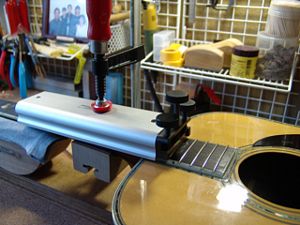

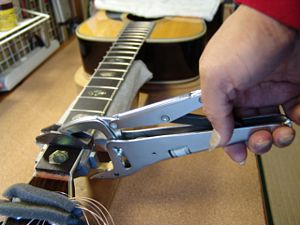

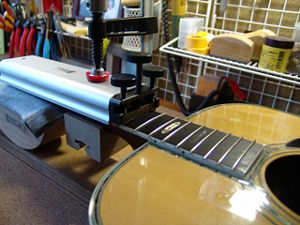

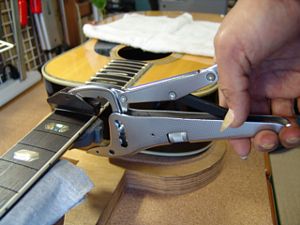

16.2つ目のジグはこのように固定します。

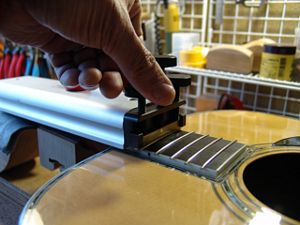

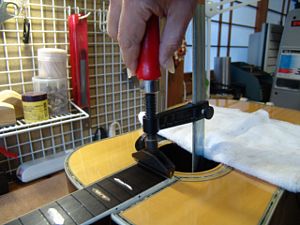

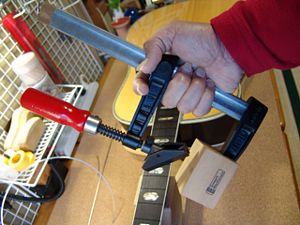

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

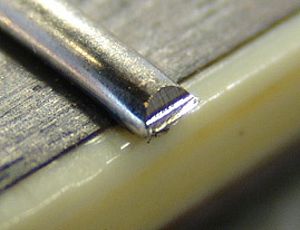

21.打ち込み終わったフレットの端は飛び出ています。

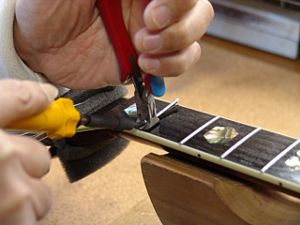

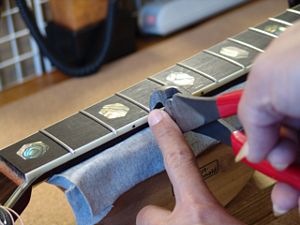

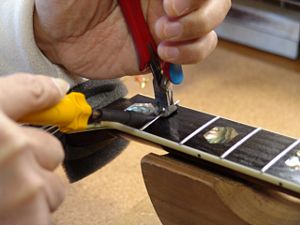

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

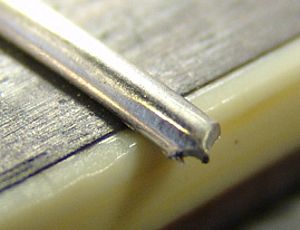

23.カットしたフレット端です。

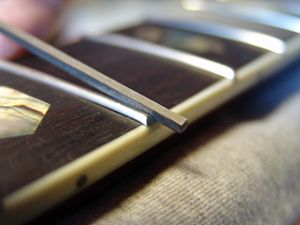

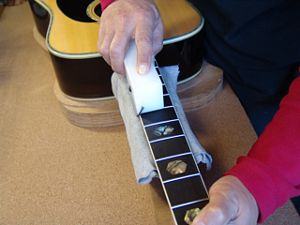

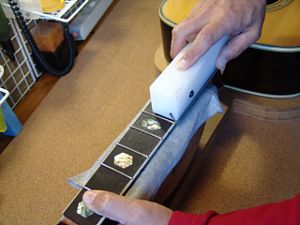

24.専用のヤスリ・ブロックを使ってフレット端を整形します。

25.1弦側のフレット端も同じように整形します。

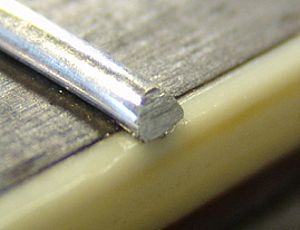

26.整形されたフレット端です。

27.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

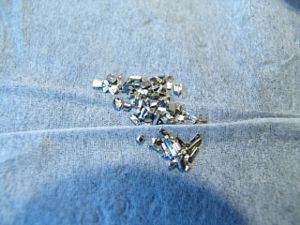

28.フレットのカット片類は見失わないように一カ所にまとめて捨てましょう。

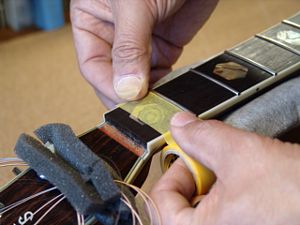

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

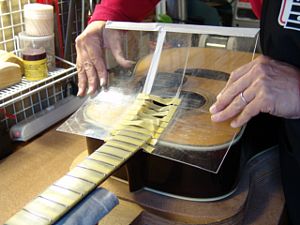

30.ボディもアクリル板でカバーしました。

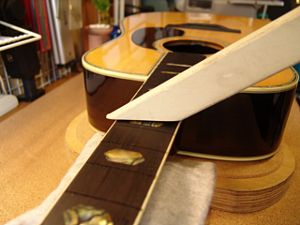

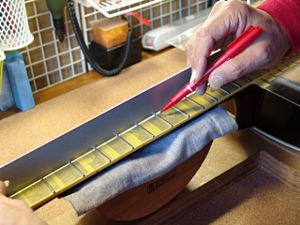

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

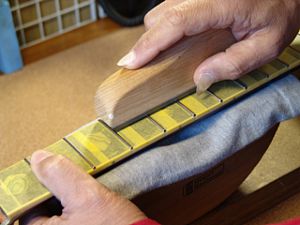

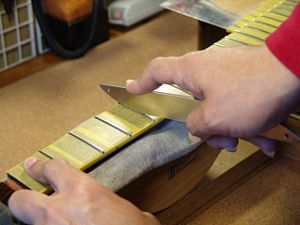

32.マークされた部分を中心にフラットファイルでサンディングします。

33.平らになったフレット山を専用のヤスリで丸くしていきます。
34.紙ヤスリ（#400）で粗研磨します。

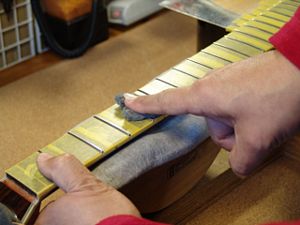

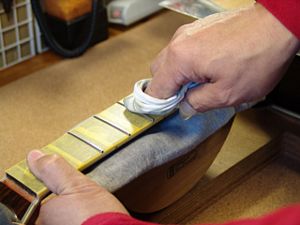

35.さらにスチール・ウールで研磨を進めます。
36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

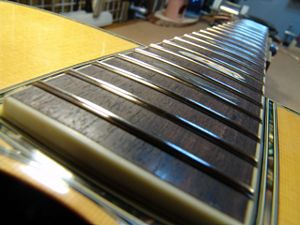

38.ピカピカのフレットになりました。


ナット交換

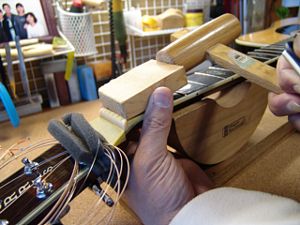

1. 当て木を当てて、コンとたたきます。
2.ナットが取り外せました。

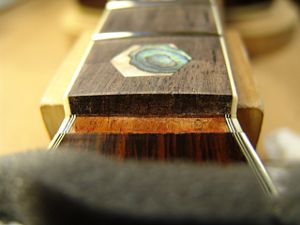

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

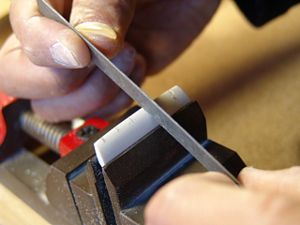

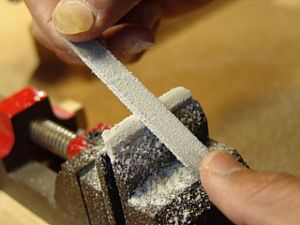

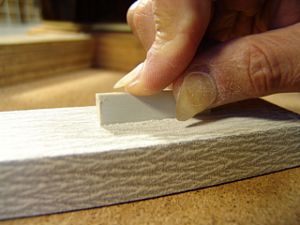

7.フラットファイルを使ってナットの平面を削り出します。

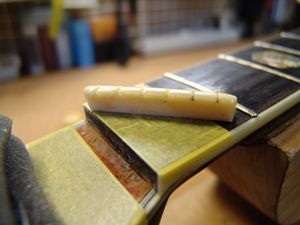

8.ナット溝にピッタリはまるようになりました。

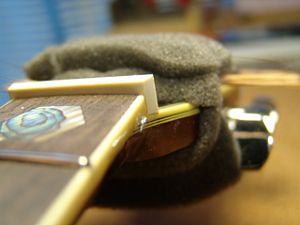

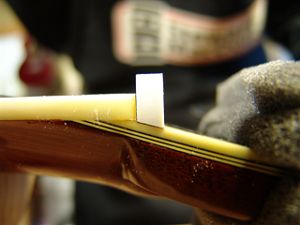

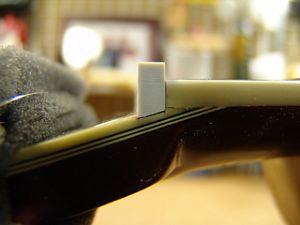

9.1弦側からもナットの密着を確認します。

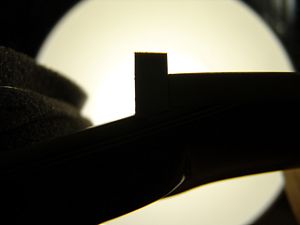

10.逆光を利用すると密着度の確認が効率的に行えます。

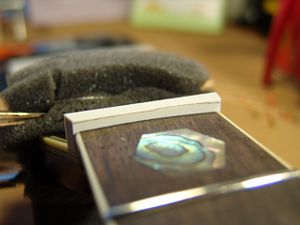

11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

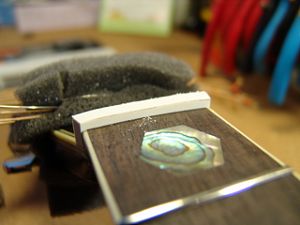

13.フレットの高さに合わせてケガキ線を入れました。
14.ナット上部をカットしました。

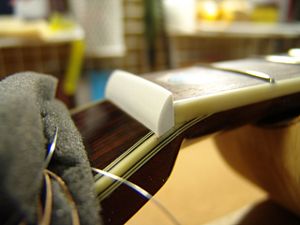

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

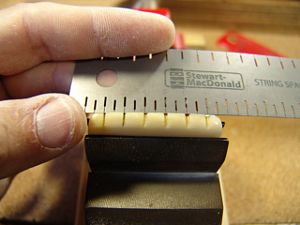

17.オリジナルナットから弦溝位置を読みとります。（除去前に読みとって記録しておきます）

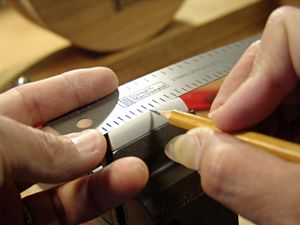

18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。

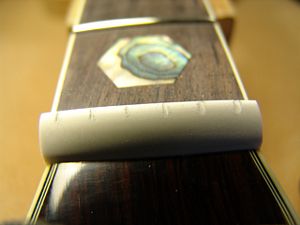

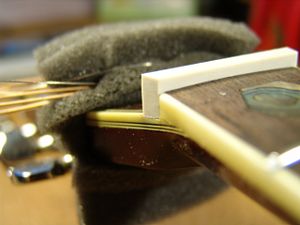

20.弦高調整前のナットです。

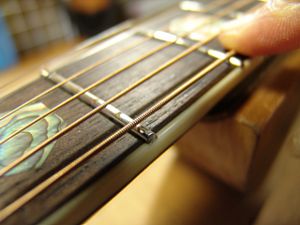

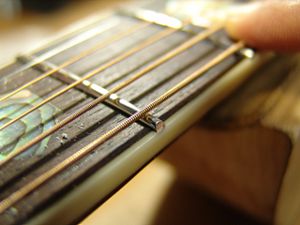

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

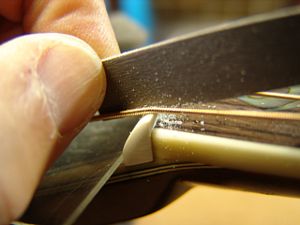

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。
24.弦高調整後のナット弦溝です。

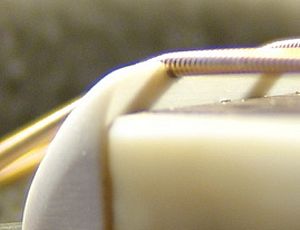

25.フレットを6弦側から見た様子です。

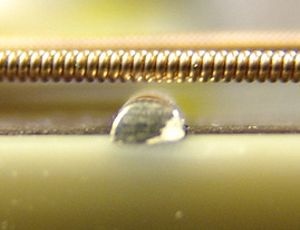

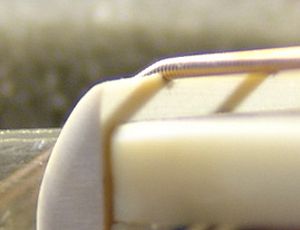

26.少し削って、隙間を確認します。

27.6弦のナット高をギリギリまで下げました。

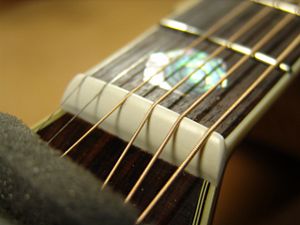

28.他の弦も同じ要領で調整しました。弦高調整後のナットです。


ピッチ調整～サドル作製

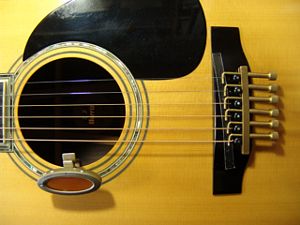

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。

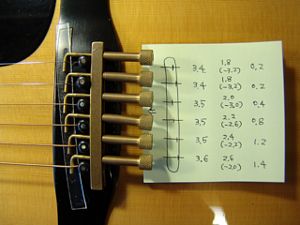

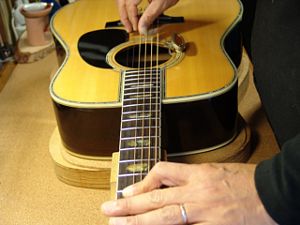

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

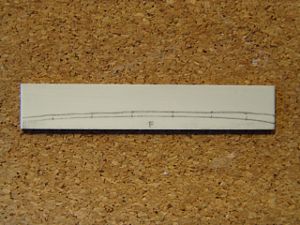

3.サドルピーク位置を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

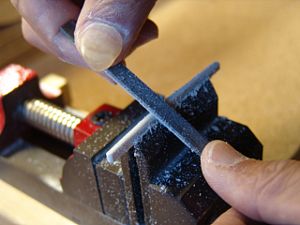

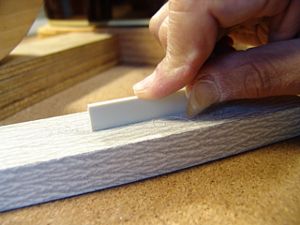

5.サドルの底はフラットファイルで平面をつけていきます。

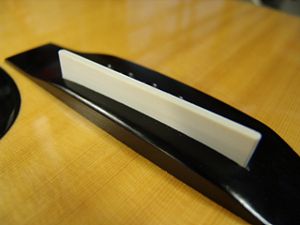

6.サドル溝にピッタリはまるように加工できました。

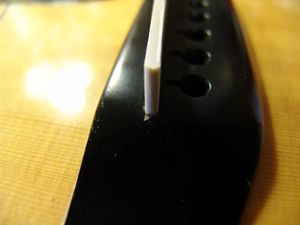

7.サドルの端も溝にピッタリはまっていることを確認します。

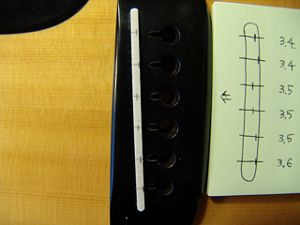

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

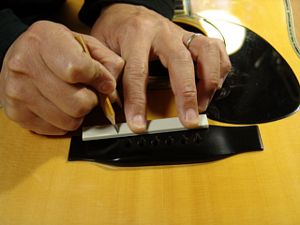

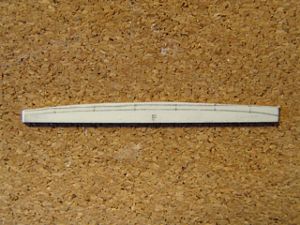

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

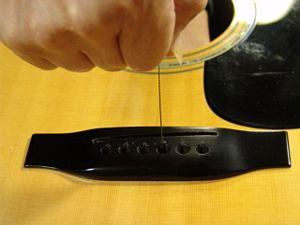

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

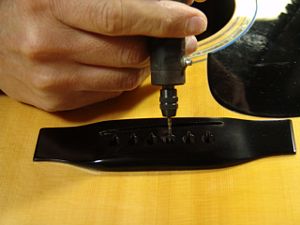

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

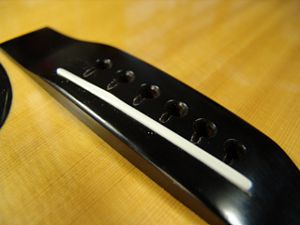

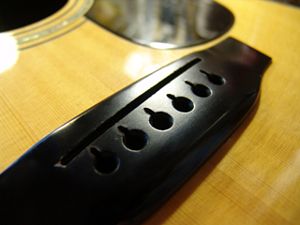

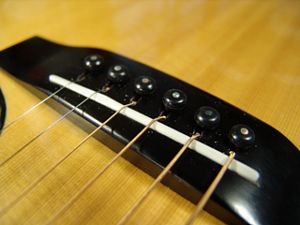

16.完成したオフセットサドルとブリッジです。
