ブリッジ加工ジグ

戻る
サドル溝を掘り直したい、ブリッジを低くしたい、などブリッジに関するリペア作業は少なくありません。
そこで、今回当工房オリジナルのジグを製作しました。

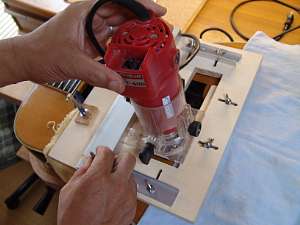

写真のように、ジグ窓にブリッジを固定し、トリマを乗せて加工します。
トリマ・スライドガイドと左右リミットを超ナットで固定できます。

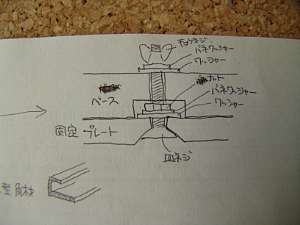

1.ジグ製作前のメモです。
2.トップ板を傷つけないように、 金属系部品はプレートの中に入るように溝を掘る構想です。

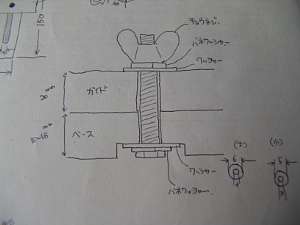

3.メインガイド(アルミ角材)の固定方法のメモです。

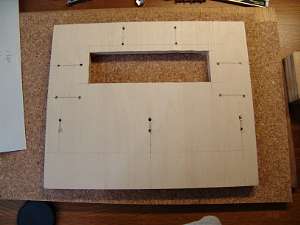

4.メインプレートにブリッジ窓とガイド固定用ねじ溝を開けました。

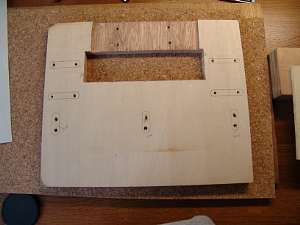

5.メインプレート裏面です。上部の大きな溝は可動プレート用のものです。

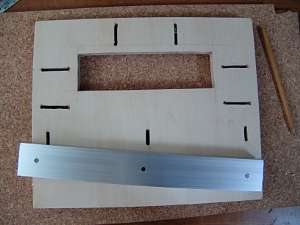

6.ねじ溝を掘りました。手前のアルミ角材はガイドです。

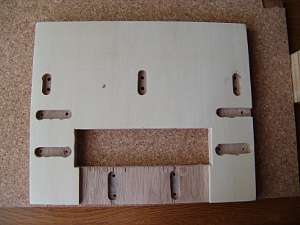

7.裏面です。ねじ頭がプレートから出てこないようにねじ溝は掘り込まれています。

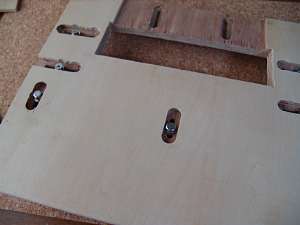

8.ねじをはめ込み、裏面から見た様子です。

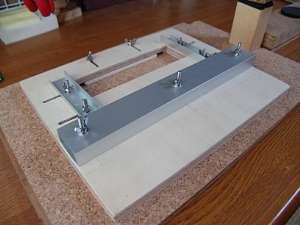

9.完成したジグです。

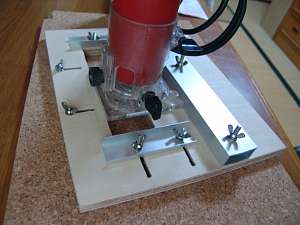

10.トリマを乗せるとこのようになります。
