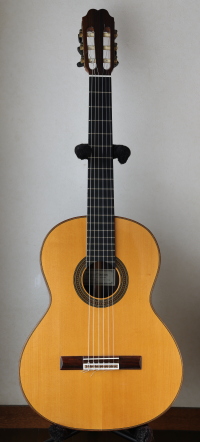

Miguel Santos
香川県にお住まいのS.M.さんからMiguel Santosのリペアご依頼をいただき、フレットすりあわせと弦周りのTUSQ化、トップ板クラックリペアを行いました。

フレットすりあわせ

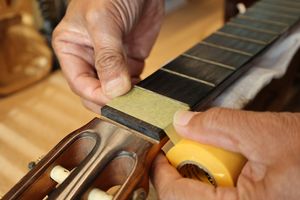

1.マスキングテープでフィンガーボードを保護します。

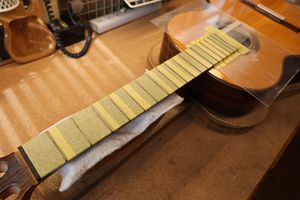

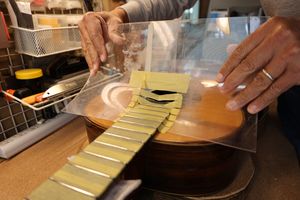

2.ボディもアクリル板でカバーしました。

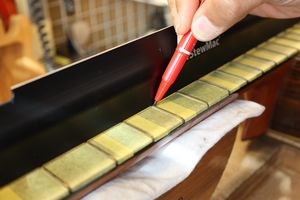

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。
4.マークされた部分を中心にフラットファイルでサンディングします。

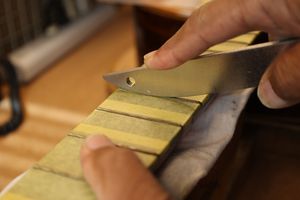

5.平らになったフレット山を専用のヤスリで丸くしていきます。

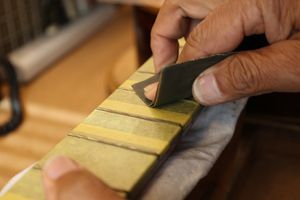

6.紙ヤスリ(#400)で粗研磨します。

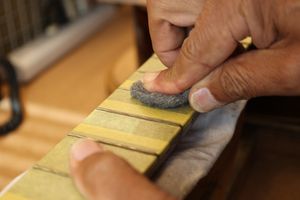

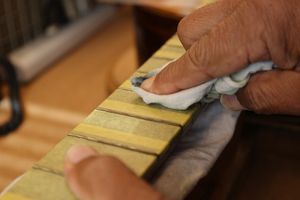

7.さらにスチールウールで研磨を進めます。
8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

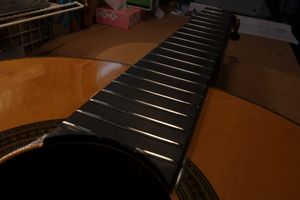

10.ピカピカのフレットになりました。

ナット交換

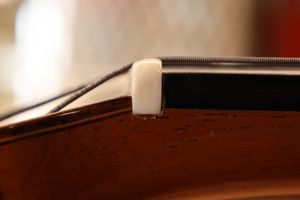

1.オリジナルナットです。
2.ナットはすでに外れていました。

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

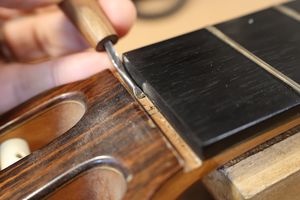

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

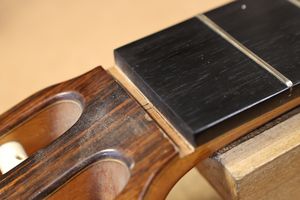

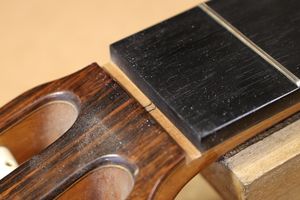

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

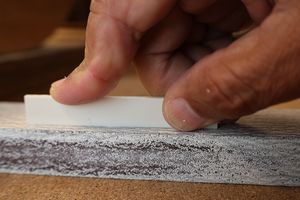

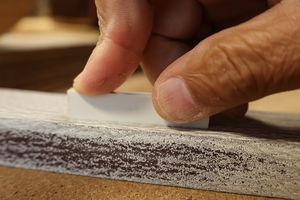

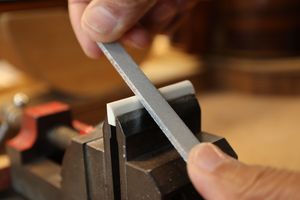

7.フラットファイルを使ってナットの平面を削り出します。

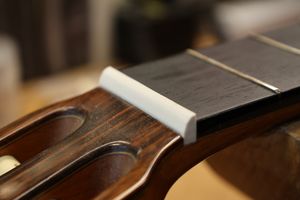

8.ナット溝にピッタリはまるようになりました。

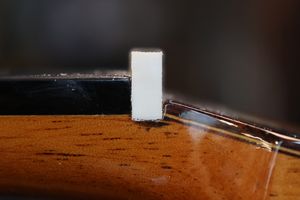

9.1弦側からもナットの密着を確認します。
10.逆光を利用すると密着度の確認が効率的に行えます。

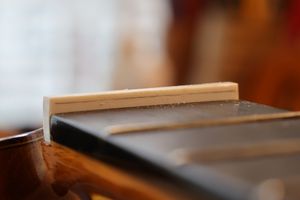

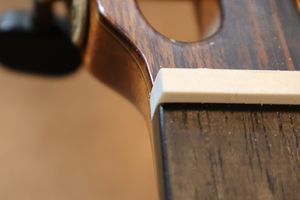

11.ナットのサイドもこの段階で面取り加工しておきます。

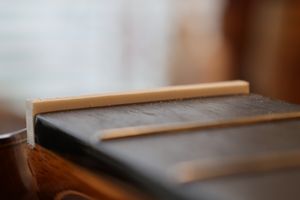

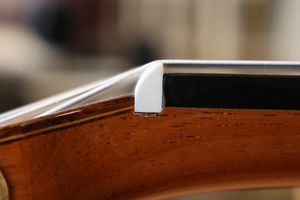

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

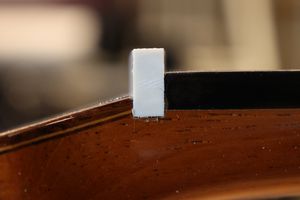

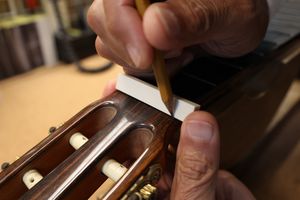

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

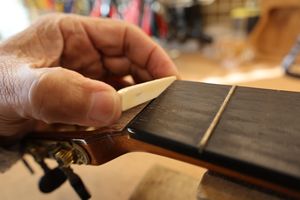

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

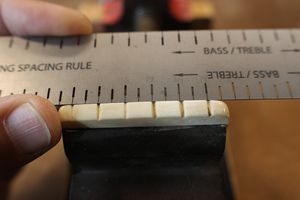

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)

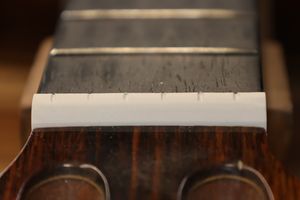

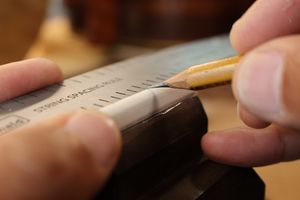

18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

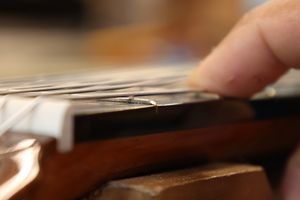

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

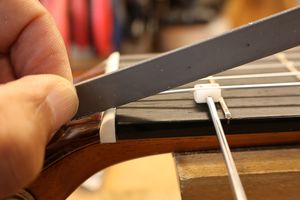

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。

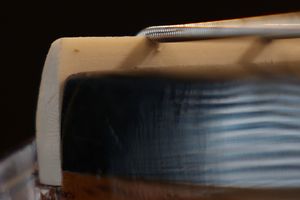

24.弦高調整後のナット弦溝です。

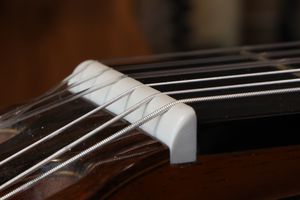

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

ピッチ調整~サドル作製

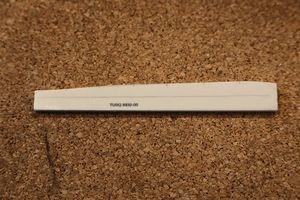

3.サドル溝に合わせてサドルスラブを切り出します。

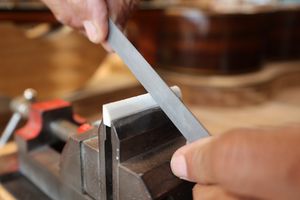

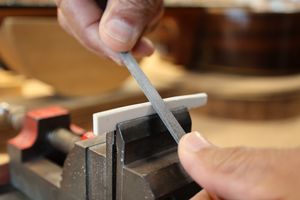

4.サドルの底はフラットファイルで平面をつけていきます。

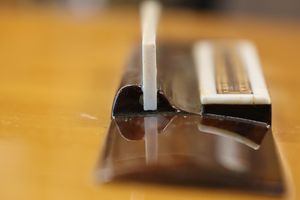

5.サドル溝にピッタリはまるように加工できました。
6.サドルの端も溝にピッタリはまっていることを確認します。

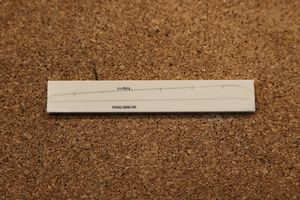

7.目標サドル高をサドルに書き込んでいきます。
8.サドル高の切り出しを終えました。

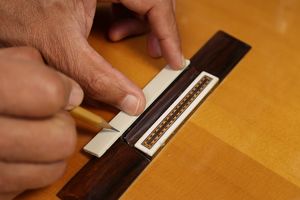

11.サドルピーク位置を削りだしていきます。

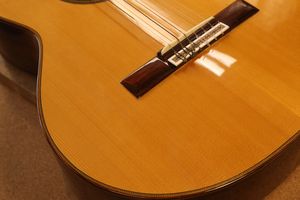

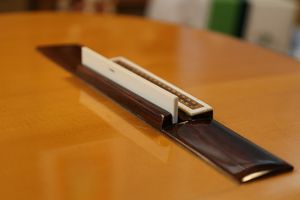

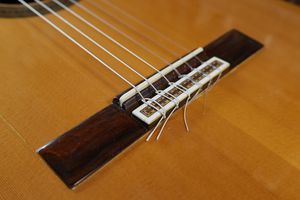

12.完成したブリッジとサドルです。

トップ板クラック補修

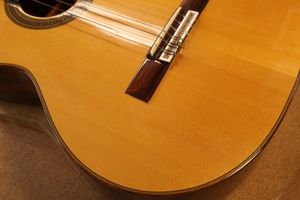

1.トップ板下部分です。

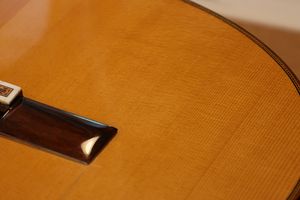

2.ブリッジ横付近にクラックがみられます。

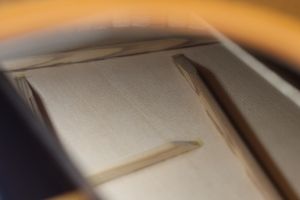

3.ボディ内部の様子です。
4.内部には大きなクラックは見られませんが、薄くシミがみられます。

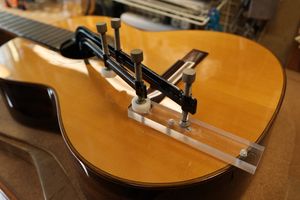

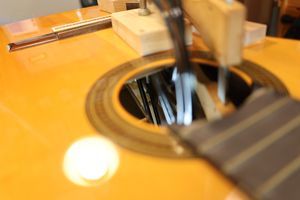

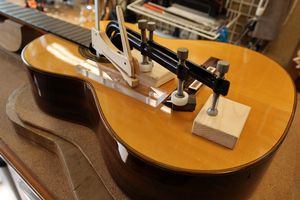

5.ボディ内部からパッチ材を接着します。
6.ブリッジ上側のボディ内にも接着します。

7.パッチ材が固着するのを待ちます。
8.表面はシェラックニスで簡易補修します。

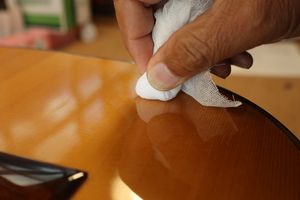

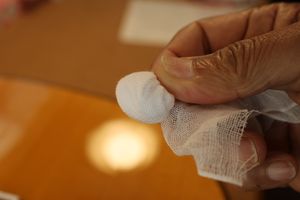

9.薄くのばしながらニスを塗っていきます。
10.完全には塗装クラックは消せませんでしたが、目立たない程度になりました。

ペグ交換

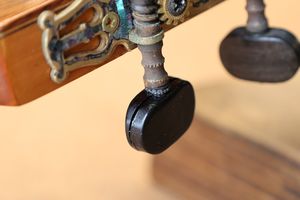

1.オリジナル・ペグです。
2.ペグノブが割れており、接着しましたが強度が補完できませんので、ペグ交換を行います。

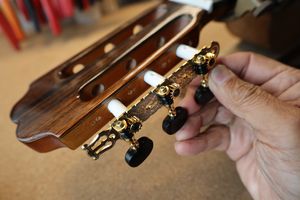

3.新しいペグを取り付けます。

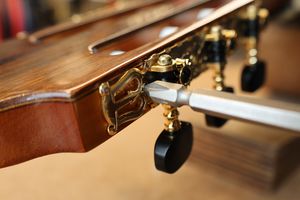

4.ねじで固定します。

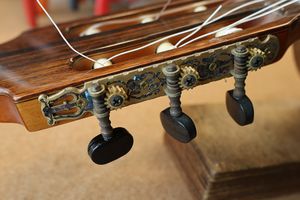

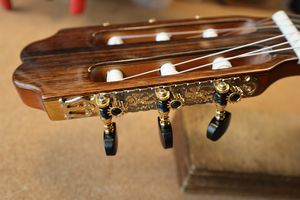

5.交換完了です。

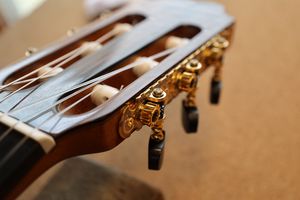

6.スムーズにチューニングができるようになりました。
