Morris W-80

戻る

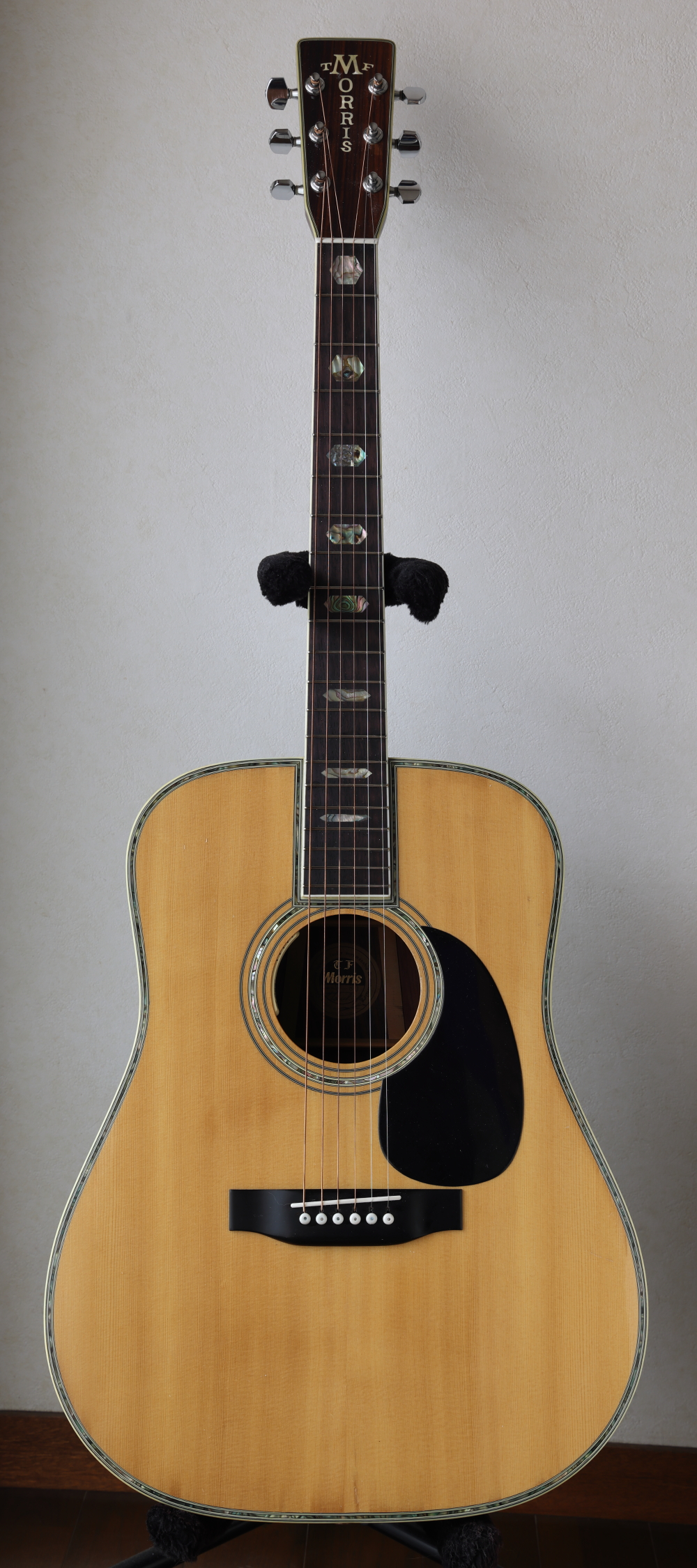

Morris W-80
岡山県にお住まいのM.Y.さんからMorris W-80のリペアご依頼をいただき、フレット交換、ブリッジプレート・リペアなどを含むトータル・リペアを行いました。
リペア後のギターを受け取られて、M.Y.さんから温かいメッセージが届きました。

樋口さま

お世話になっております。
M.Y.です。

ギター、受け取りました。
まだ、ラインは確認できておりませんが、
音を出してみました。

数年前、このギターを中古で手に入れた時は、
既に、フィンガーボードが浮いていて、
ぼやけた響きがしていたのですが、
こんな音だったんですねぇ、きっと新品の時は。
もしかしたら、その時よりも良かったりして、、、
良いところを細かく挙げるとキリがありませんが、
不満なところは見当たりません。

元々が、さほど高価な物ではないのに、
そこまで予算をかけてのリペアはどうなのか、
と言う思いはあったのですが、
そちらのホームページを拝見して、
元々そこそこの物が、職人の手にかかるとどうなるか、
と言う興味もあって、お願いしました。

僕の本業は、物理的な事ではありませんが、
職人(音楽業界です)だと言う自負があります。
同じ職人の立場でも「良い仕事してますねぇ」(ちょっと古い?)
と、何故か、ある意味誇らしくも感じます。

ろくに弾けもしないのに、まだ数本ギターを所有しています。
お小遣いを貯めて、またお願い出来ればと思っています。

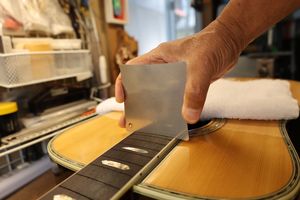

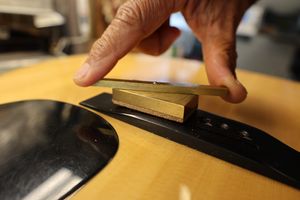

この度は、お世話になりました。
ありがとうございました。

M.Y.さん、とても暖かいメッセージをいただき、誠にありがとうございました。

ジャパニーズ・ビンテージの音色を復活することができました。
元々、素晴らしい部材が使用されて製作ギターである上に、
経年によるその部材の乾燥が適度に進んでおり、
ポテンシャルの高いギターのリペアを行わせていただいた次第です。

フィンガーボードの浮きはボディとネックの接触面積の減少という、
致命的な状態でしたが、ニカワ接着によってネックとボディが一体となって
すさまじい箱鳴りを堪能させていただきました。

これからもM.Y.さんの傍らでW-80がいい音色を奏でることをお祈りしております。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

フレット交換

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

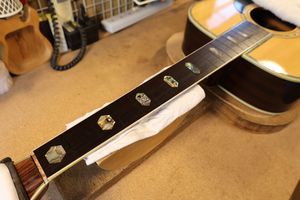

3.フィンガーボードの平面性を確認します。

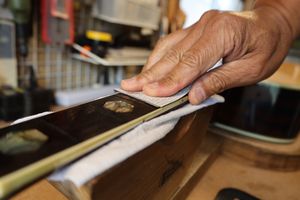

4.軽くサンディングします。

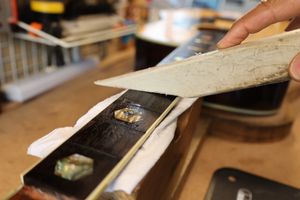

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.フィンガーボードをクリーニングします。

7.フレットプレスの準備が整いました。
8.フィンガーボードの湾曲度(アール)を計測します。

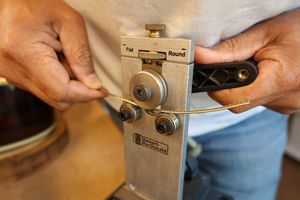

9.フレットベンダーでフレットにアールをつけていきます。
10.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

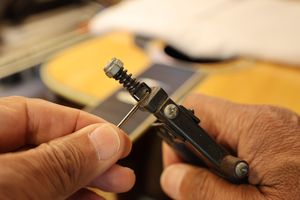

11.タングニッパでタング部をカットします。

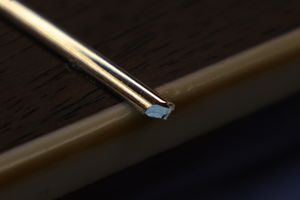

12.タング部処理を終えたフレット端です。

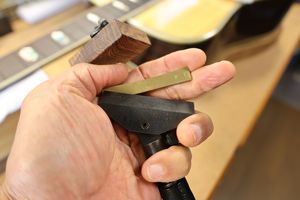

13.第一のフレットプレス・ジグです。

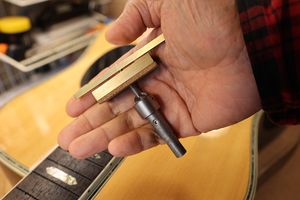

14.アールにあった先端ビットをジグのプレス部に固定します。

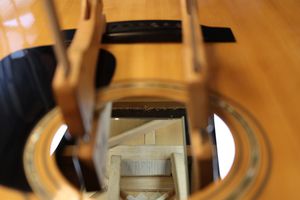

15.ジグをサウンドホールから入れていきます。
16.ハンドルを回してフレットをプレスします。

17.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

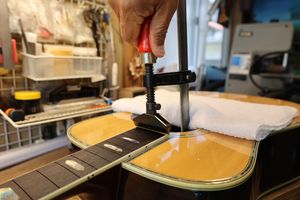

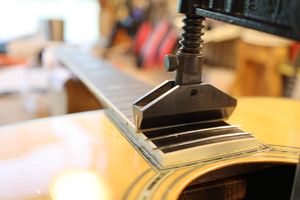

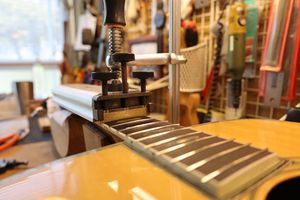

18.2つ目のジグはこのように固定します。

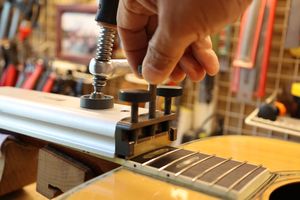

19.ネジを締めてフレットをプレスしていきます。
20.順にプレスを進めていきます。

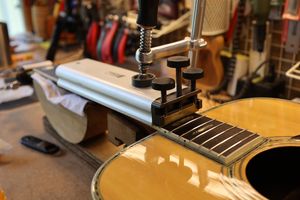

21.3つ目のジグで残りのフレットをプレスしていきます。
22.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。


23.打ち込み終わったフレットの端は飛び出ています。

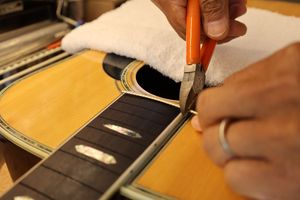

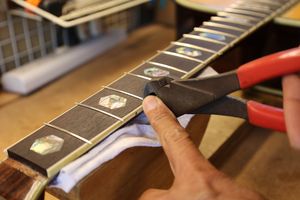

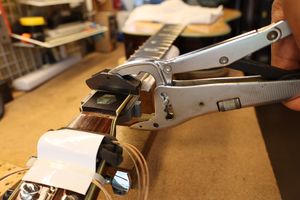

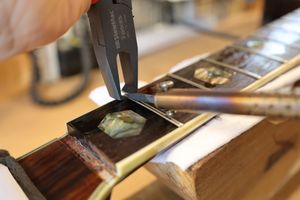

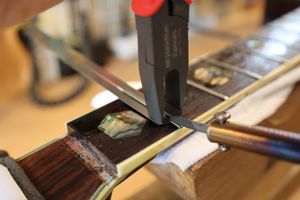

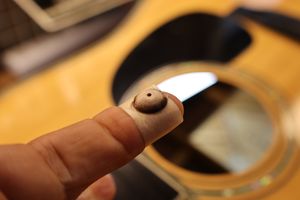

24.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

25.カットしたフレット端です。

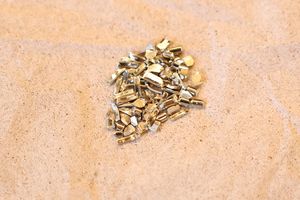

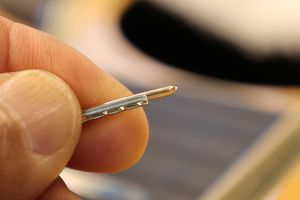

26.カットしたフレット片は失わないように一カ所にまとめておきます。

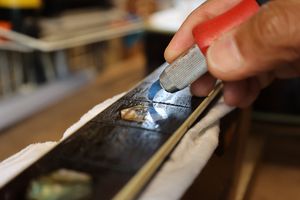

27.専用のヤスリを使ってフレット端を整形します。
28.1弦側のフレット端も同じように整形します。

フレット端整形の様子です。

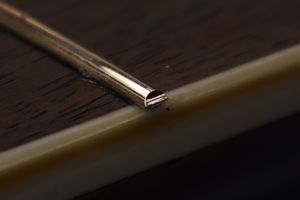

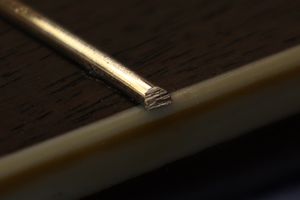

29.整形されたフレット端です。

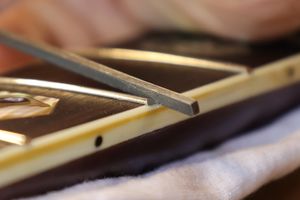

30.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

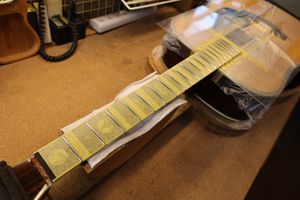

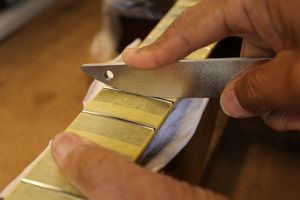

31.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

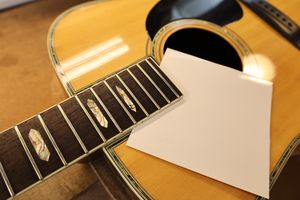

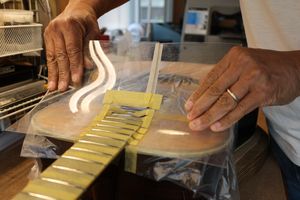

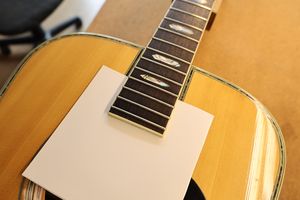

32.ボディもアクリル板でカバーしました。

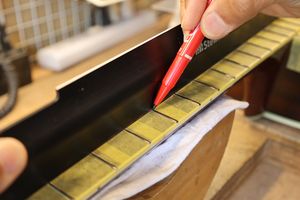

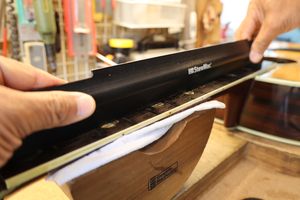

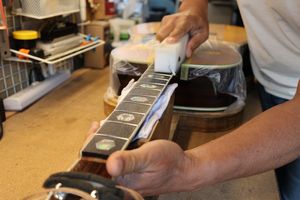

33.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

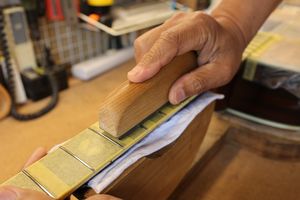

34.マークされた部分を中心にフラットファイルでサンディングします。

35.平らになったフレット山を専用のヤスリで丸くしていきます。
36.紙ヤスリ(#400)で粗研磨します。

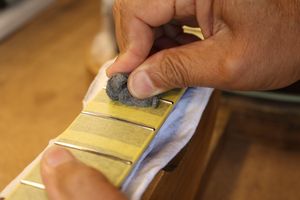

37.さらにスチールウールで研磨を進めます。

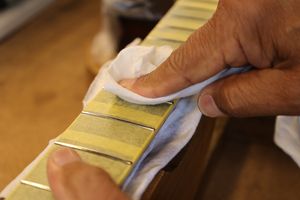

38.最後はコンパウンドで磨き上げます。

39.プロテクタ類を外しましょう。

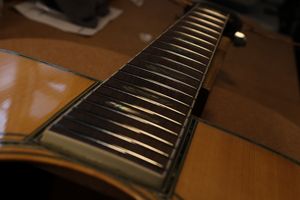

40.ピカピカのフレットになりました。

ブリッジプレート・リペア

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

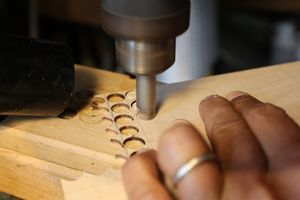

2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

埋木用プラグを切り出している様子です。


3.完全に切り離さず、ぎりぎりのところで固定させておきます。

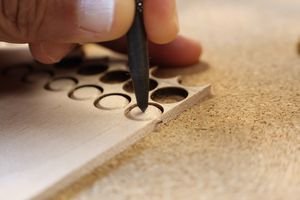

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

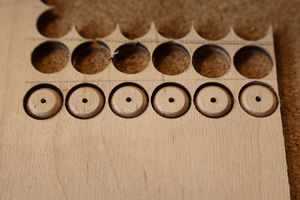

5.小穴があいたプラグです。まだ材に固定されています。

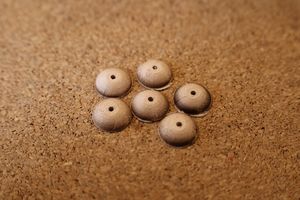

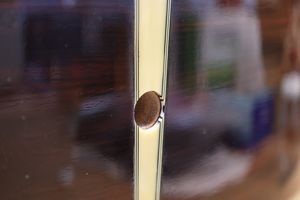

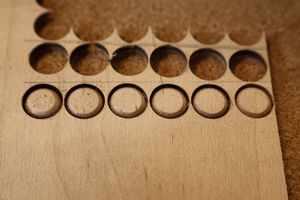

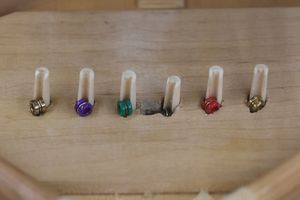

6.切り出し終えたプラグたちです。

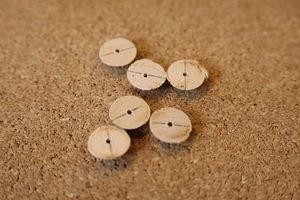

7.プラグの裏側には木目がわかるように線を入れておきます。
8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

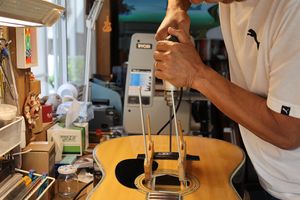

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

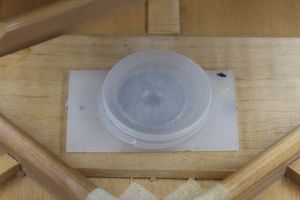

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

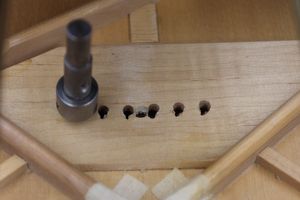

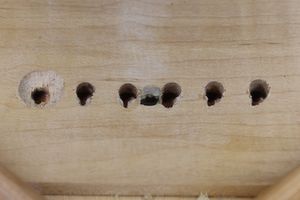

11.1弦の凹み加工を終えたブリッジプレートです。

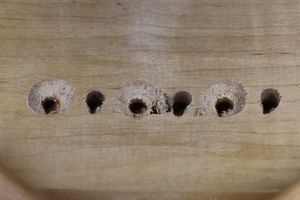

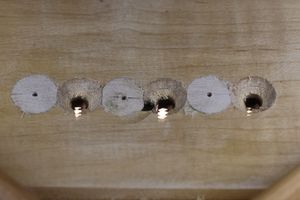

12.同様にして3,5弦の凹み加工も行いました。

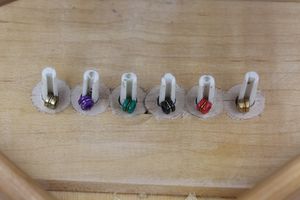

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

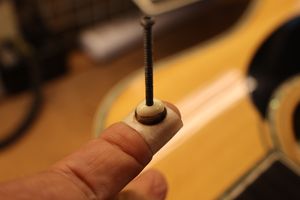

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

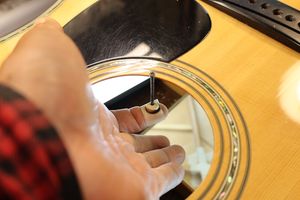

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

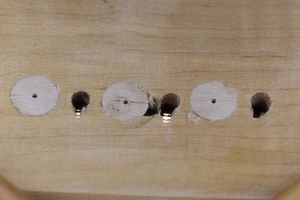

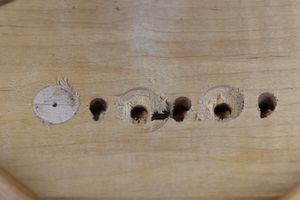

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。
18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。

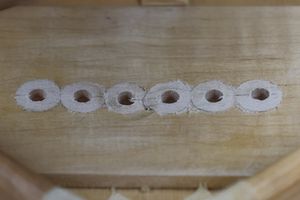

20.6弦すべてのプラグ接着を終えました。

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。


23.プラグにブリッジピン穴を開けました。
24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

フィンガーボード浮きリペア

1.リペア前のフィンガーボードです。
2.ボディからほとんどの部分が浮いています。

3.浮き部分に膠(ニカワ)を流し込みます。

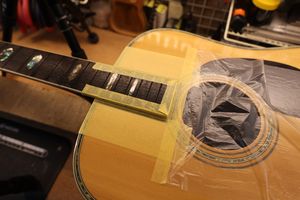

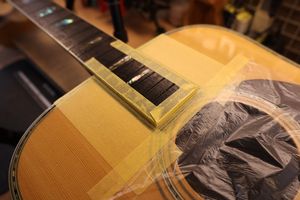

4.接着部分以外をマスキングテープ・シートで保護しました。

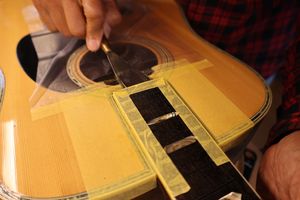

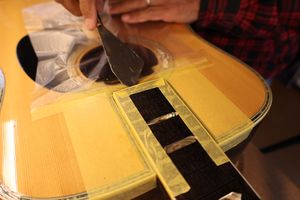

5.接着部分を暖めた後、ニカワをナイフに乗せて流し込んでいきます。
6.奥の方まで均一に流し込んでいきます。

フィンガーボード接着の様子です。

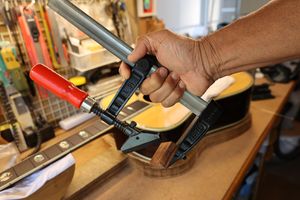

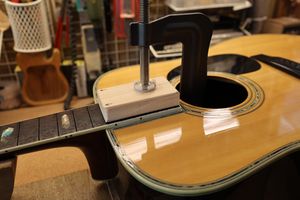

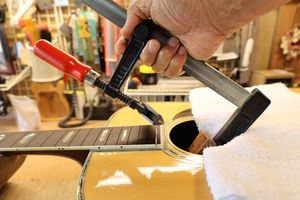

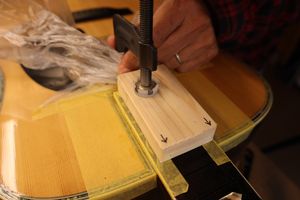

7.クランプで固定します。

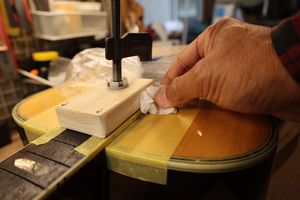

8.クランプであふれたニカワを拭き取っていきます。

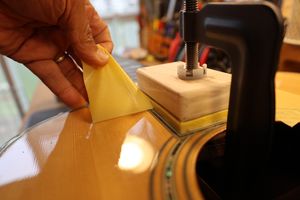

9.マスキングテープをはがしていきます。
10.このまま固着を待ちましょう。

ナット交換

1. オリジナルナットです。

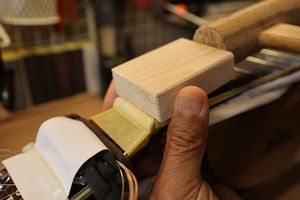

2.当て木を当ててコンとたたいて外します。

ナット取り外しの様子です。

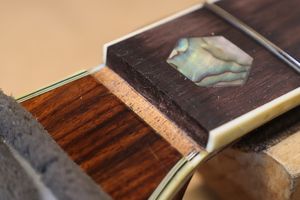

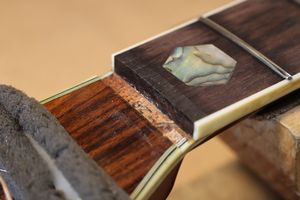

3. ナットを取り外したナット溝です。

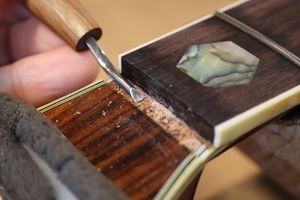

4.ナット溝のクリーニングを行います。ナット溝に残った不要物を削り取っていきます。

5.クリーニング完了したナット溝です。ナットが溝と直接触れることによってギターの音色の改善が期待できます。
6.ネック幅に合わせてナットスラブを切り出します。

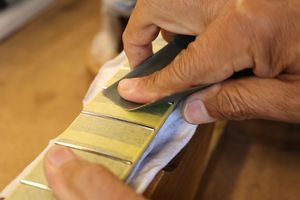

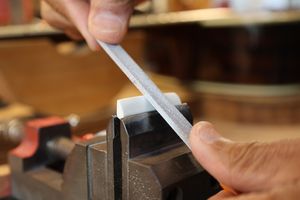

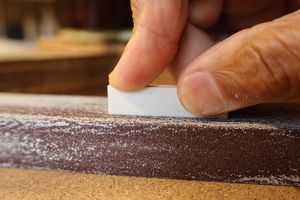

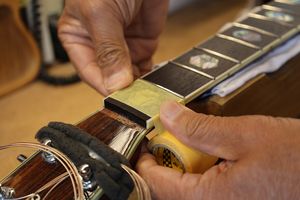

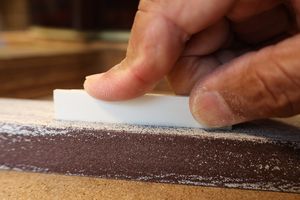

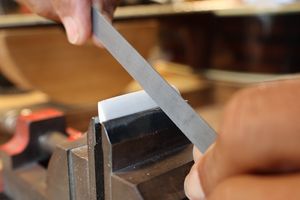

7.フラットファイルを使ってナットの平面を削り出します。

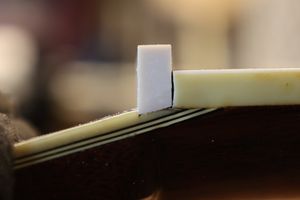

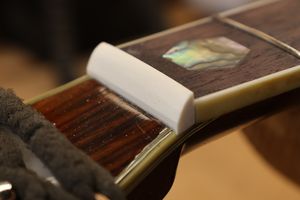

8.ナット溝にピッタリはまるようになりました。

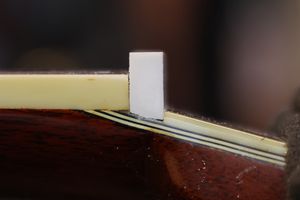

9.1弦側からもナットの密着を確認します。

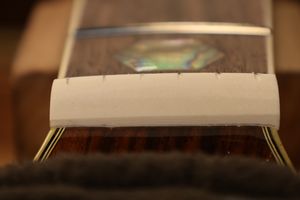

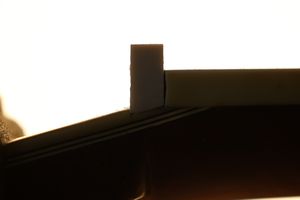

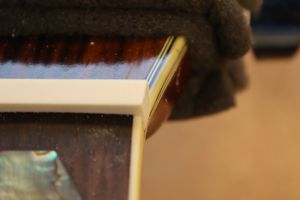

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

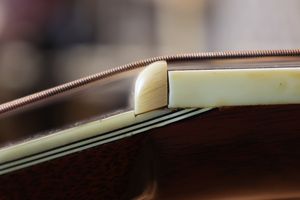

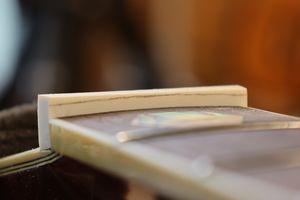

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

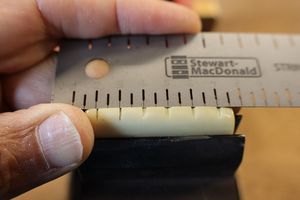

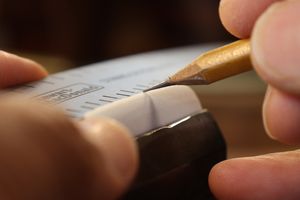

13.フレットの高さに合わせてケガキ線を入れます。

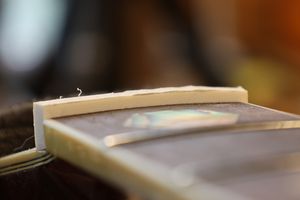

14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)

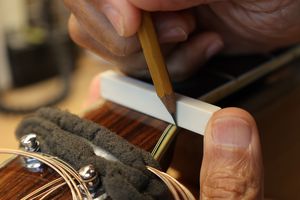

18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

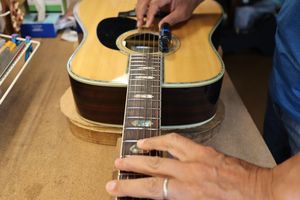

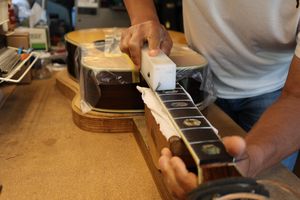

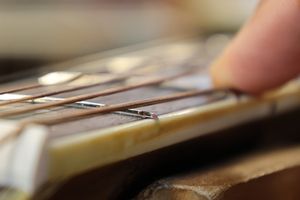

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

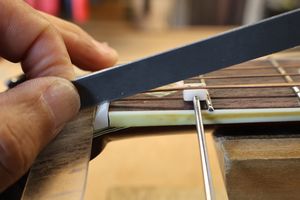

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

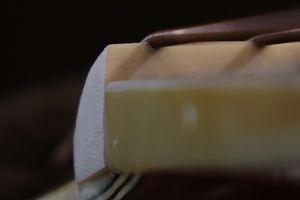

23.ナット高調整前の弦溝です。

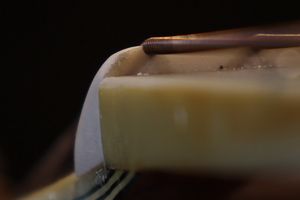

24.弦高調整後のナット弦溝です。

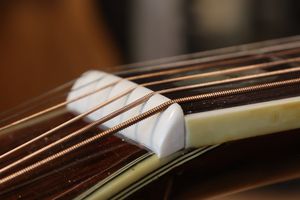

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

ピッチ調整~サドル作製

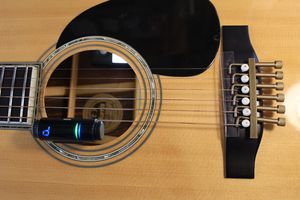

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

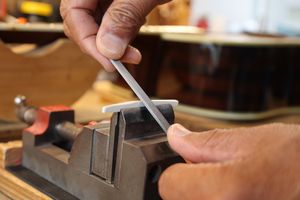

5.サドルの底はフラットファイルで平面をつけていきます。

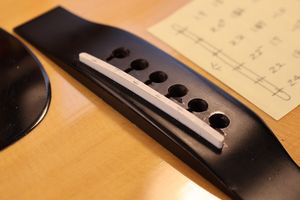

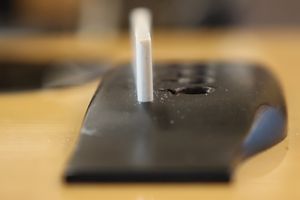

6.サドル溝にピッタリはまるように加工できました。

7.サドルの端も溝にピッタリはまっていることを確認します

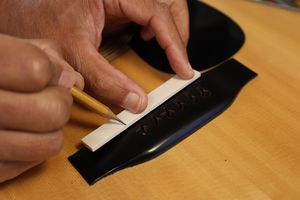

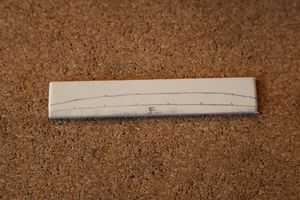

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

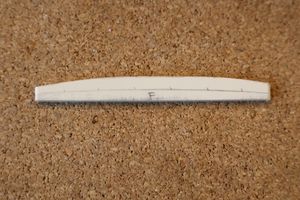

9.サドル高の切り出しを終えました。
10.サドル高を切り出したサドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

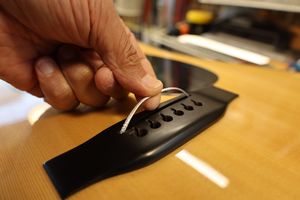

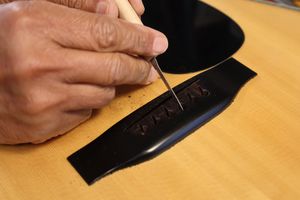

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

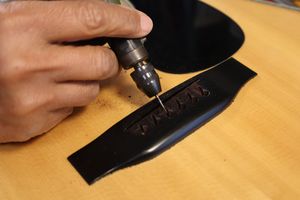

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

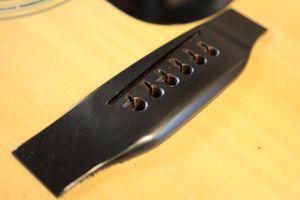

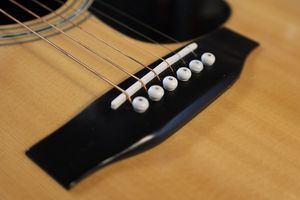

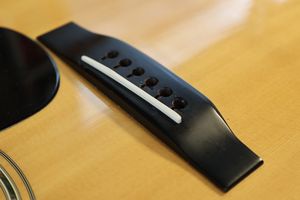

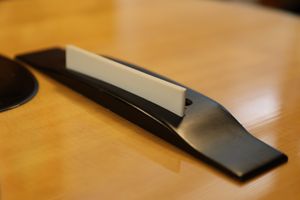

16.完成したブリッジとサドルです。

ピックアップ取り付け

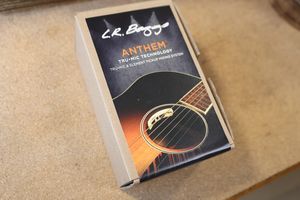

1.L.R.Baggs社製ANTHEMを取り付けます。

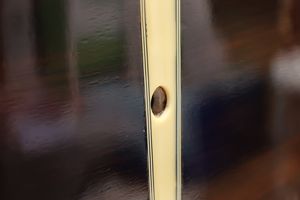

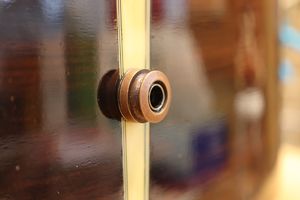

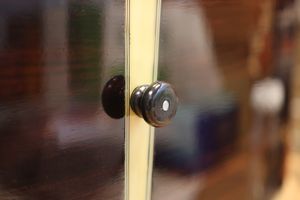

2.オリジナル・エンドピンです。

3.ジャック取り付けのために穴加工を行います。

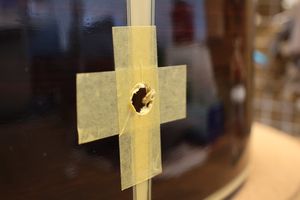

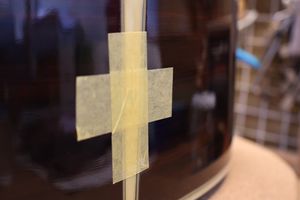

4.マスキングテープで保護しました。

5.穴拡張を行いました。
6.マスキングテープをはがしました。

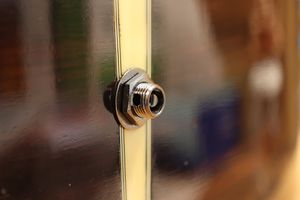

7.ジャックを取り付けました。
8.ピックアップ本体の取り付けに移ります。

9.サドル下のピエゾ素子を取り付けます。

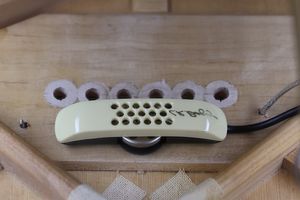

10.ブリッジプレートにマイクを取り付けました。

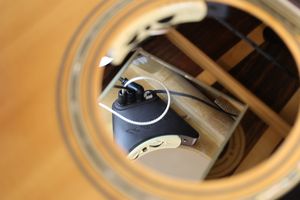

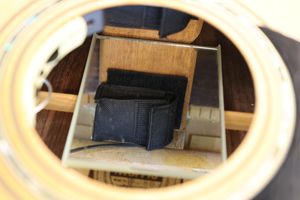

11.サウンドホール際にプリアンプブロックを取り付けました。
12.ネックブロックにバッテリーを取り付け、動作確認を行いました。
