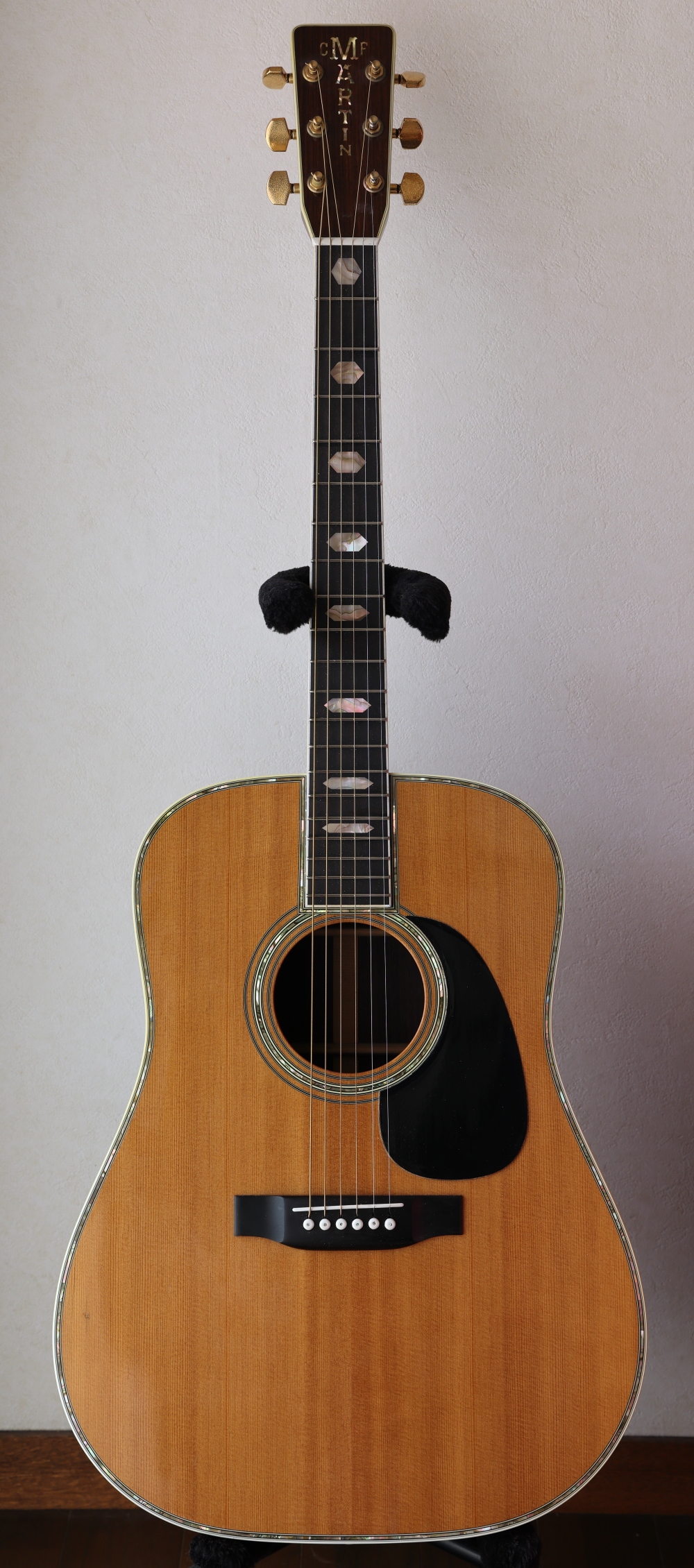

Martin D-45

戻る
東京都にお住まいのM.S.さんからMartin D-45のリペアご依頼をいただき、ネックリセット、フレット交換などを含むトータル・リペアを行いました。
リペア後のギターを受け取られて、M.S.さんからとても暖かいメッセージが届きました。

ギター工房「オデッセイ」
代表 樋口英之様

リペアしていただいたD-45が、本夕、無事に帰還、待ちかねた持ち主と対面を果たしました。
非常に丁寧に仕上げてくださり、ありがとうございました。

ああこれが本来のD-45だよなと思わされる澄んだ残響と大音量。
取り急ぎチューニングを済ませた愛器を妻の前で弾いてみせたところ、妻がずいぶん大きな音がするギターねと驚いていました。
樋口様のゴッドハンドと、TUSQの性能が相まって、愛器の音量は明らかに豊かになりました。
チューニングもびしっと決まりますので、逆に言うと非常に精緻なチューニングが要求されるようになりました。
ギターというのはこれほど繊細なものなのだと、改めて感じています。
弦高もちょうどよく、弾きやすいです。

若かりし頃に黒澤楽器店で衝撃を受けて人生初の衝動買いをして以来、30余年。
あの日の感動がよみがえりました。
夜間なので、ピックでかき鳴らすような弾き方は控えて、ポールマッカートニーのJunkをつま弾きました。
今晩は愛器を枕元に置いて寝ます。

温かい直筆のお手紙もありがとうございました。
この1年、機械式時計をはじめ、身の回りの品々のメンテナンスが立て込み、手元不如意に陥りそうだと、眉を顰めている妻の説得が済み次第、近々に、YD-305のリペアもお願いするつもりです。
YD-305が潜在能力を覚醒させたときの音色をどうしても聴いてみたくなりました。
その節はよろしくお願いいたします。

末筆ながら、樋口様のご健勝と、貴社の一層のご発展をお祈り申し上げます。

M.S.

M.S.さん、早速の暖かいメッセージをいただき、誠にありがとうございました。

リペア後のギターを試奏させていただいた時、ギターに被されていた何かが取り外されたような、そんなクリアかつダイナミックな音色を堪能させていただきました。
今回のリペアを通して「オーナー様に本当に愛されている幸せなギターなんだなぁ」と感じることが多くありました。
「枕元においてもらえるギター」・・・本当に素晴らしいと思います。

これからも蘇ったMartin D-45と一緒に素晴らしいギターライフをお送りください。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

今回、リペアご依頼をいただいてから実際に作業に入るまでの間に、M.S.さんと次のようなメール交換を行っていました。

樋口様

D-45は、シリアル番号から推察すると1981年に製造されたようです。
1985年に黒澤楽器店にて中古で購入した当初は鈴が鳴るような美しい響きと豊かな音量がありました。
その後、久しぶりに弾いてみると、繊細な響きも音量も感じられなくなっていました。
7フレットにカポタストをはめてHere Comes The Sunを弾くときなどには、うまくチューニングできず、音が揃いません。
だいぶ音痴になっているようでした。

話が逸れますが、D-45を購入する前に、1975年製のS-Yairi YD-305を同年に新品で黒澤楽器店にて購入し弾いていました。
そのYD-305は、購入当初から新しい弦を張った直後こそマーチン似の響きを奏でてくれるのですが、僅か数日でポコポコしたこもったような音になってしまうという状況でした。
ギターというのはそういうものなのだろうと思っていましたが、その後出会ったマーチンや、比較的安価なギターでさえ、弦交換後数日で音質が顕著に劣化してしまうようなことはありませんでした。
2000年に黒澤楽器店でネック関連リペアをしてもらいましたが、音質が劣化して鳴らなくなるという持病は治りませんでした。
それからは、すぐに鳴らなくなるのはこの個体の特性なのだろうとあきらめて、弦も張らずに放置してあります。
プロではないのでギターを何本も持っている必要はないのですが、そのYD-305を手放していません。

このような症状でも樋口様のゴッドハンドにかかれば改善される可能性がありそうでしょうか。
そもそもどのような問題があるとこのような症状になるのか、樋口様ならば見当がつきますか。
仮に改善する見込みがあるとしても当時10万円で購入した安価なギターのリペアに数十万円をかける意味があるのだろうかとも考えてしまいますが。

お時間のあるときに樋口様の見解をお聞かせいただけるとありがたいです。

ギター工房オデッセイの樋口です。
ご連絡をいただき、ありがとうございました。

所要が立て込んでおり、お返事が遅くなり、申し訳ございません。

> そもそもどのような問題があるとこのような症状になるのか、樋口様ならば見当がつきますか。

「ポコポコしたこもったような音」のギターは数例拝見したことがあります。
この症状の原因はギターによって異なり、一概に「こうすれば治せる」ということは言えないのですが、ギターの音色は弦の振動を「ボディで共振させる」部分と「ネックから帰還させている」部分が合成されています。
従いましてボディとネックの接合状態が音色に大きく影響することは間違いありません。
ただ、接合状態が良くても、弦振動の伝搬が難しい個体が存在することも確かです。

私も全ての症状の原因が特定できる技術を持ち合わせておりませんので、「リペアしてみないとわからない」という気持ちが正直なところです。
ただ、リペアさせていただくからには弦振動を伝える全てのパーツ類が「隙間のない状態」になるように留意しながら作業を進めております。

> 仮に改善する見込みがあるとしても当時10万円で購入した安価なギターのリペアに数十万円をかける意味があるのだろうかとも考えてしまいますが。

(以下はギターリペアマンとしてではなく、ギタープレイヤーとしての考えです)
ギターの値打ちについて考えることがあるのですが、ギターは他の家具などの木製製品とは異なり、オーナー様の魂が住み着き、想い出を一緒に共有できる存在だと考えております。
特に入手してからの時間が長く過ぎたギターの値打ちは購入した際の「金額」ではなく、一緒に過ごした「時間」とオーナー様の「思い入れ」がその値打ちであると考えています。
(私も中学生の時に入手したYAMAKIギターを一緒の宝物としています)

そう考えると、リペアを行うための金額というのは、購入金額とは全く違う次元の数字ではないかと思います。
私のお客様にも学生時代に数万円で購入したギターを数十万円費やしてリペアされて、ご満足いただけている方が多くおられますし、逆に最近数十万円のギターを購入して数万円のリペアを行っても、すぐに手放されるお客様もおられます。
どちらのギターが幸せなのでしょうか?と考えてしまうこともあります。

大変長くなりましたが、思いつくことを記させていただきました。
ご参考になりましたら幸いです。

お忙しい中、非常に丁重なご返答を賜りありがとうございます。
10万円で買ったギターに対してどこまでのリペア料金を許容すべきかという話は甚だ愚問でした。
リペア専門家であられる樋口様に対して失礼極まる物言いだと恥じております。
おっしゃる通り、モノに対する価値は愛着や思い入れに比例するもので、「元値」から乖離することがあります。
胸に手を当ててみれば、YD-305を手放さずにいたのは愛着や思い入れに他なりません。

2000年に黒澤楽器店へ依頼したのはネックの順そりの修正とフレット調整でした。
当時の記憶は定かではないのですが、期間は1か月、費用は3~4万円程度でした。
樋口様がなさっている「ネックリセット」のようにネックを取り外すといった作業を伴ったかどうかわかりません。
YD-305のメンテナンス後も、マーチンの音を聴いてしまってからはもはやYD-305には戻れなくなったというのが正直なところです。

先ほど、樋口様のリペアファイルでYD-305の音響特性が向上したという事例を拝見しました。
前述した価値の話と同様に、音質を絶対評価することは難しいと思いますし、マーチンと比較すべきではないのかもしれませんが、もしYD-305に秘めた能力があるのならば樋口様のお力で覚醒させてほしいと考えております。

まずは、D-45の帰還を待とうと思います。

ありがとうございました。

ネックリセット

ネック取り外し

1.ネックポケットへのアクセスホールを空けるため、15フレットを外します。
2.フレット溝を傷つけないようにハンダゴテで暖めながらゆっくりと抜いていきます。

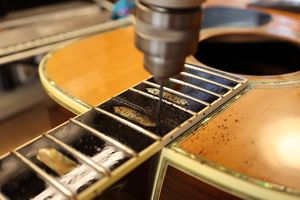

3.15フレット溝の奥にあるネックポケット(ネックとボディの接合スペース)にドリルで貫通穴を開けます。

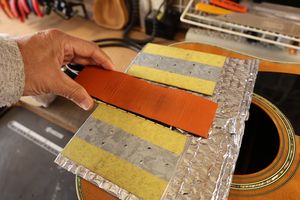

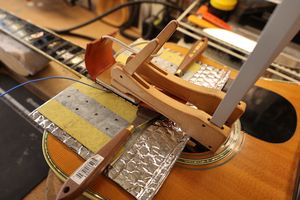

4.ラバーヒーターを使ってフィンガーボードを暖めます。

ネックポケットへのアクセスホールを空けている様子です。

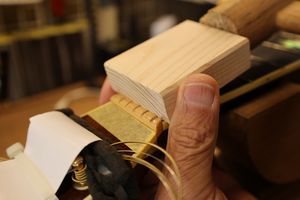

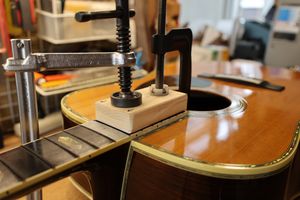

5.ヒーターを当て木でクランプします。

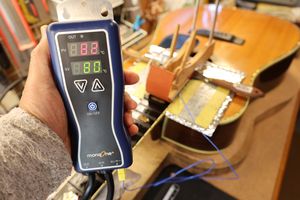

6.ヒーターに通電します。フィンガーボードの温度をモニタしながら徐々に温度を上げていきます。

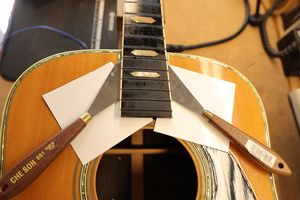

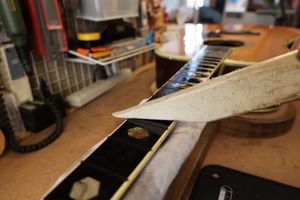

7.そのまま数分間置いた後、ナイフを差し込んでいきます。接着剤が熱で軟化しているのがわかります。
8.15フレット下部分までナイフが入りました。フィンガーボードとボディの取り外しが完了です。次にネックの取り外しを行いましょう。

フィンガーボード分離の様子です。

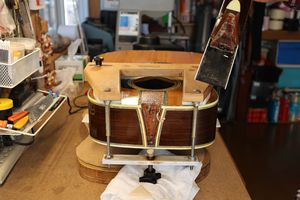

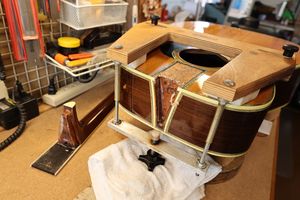

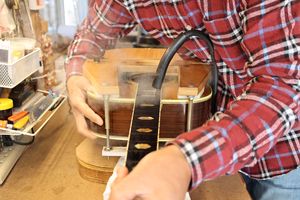

9.ネックは蒸気ではずします。まず専用のジグを取り付けます。
10.ジグ取り付けが完了しました。

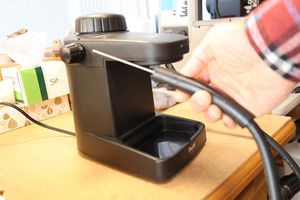

11. 蒸気発生用のエスプレッソメーカーにホースと蒸気注入ジグを取り付けます。

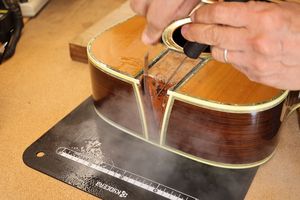

12.15フレットの穴に先端を差し込んで蒸気を発生します。かなりの高温蒸気が発生しますので、ギターと体へのやけどには要注意です。

ネック取り外しの様子です。


13.ダブテイル・ネックジョイントがはずれました。
14.ジグを取り外してジョイント部に残った古い接着剤(ニカワ)をクリーニングしましょう。

別角度から見たネック取り外しの様子です。


15.蒸気の熱と湿り気が残っている間に古い接着剤(ニカワ)を削り落としておきます。
16.ネック側にも接着剤が残っていますので、クリーニングします。

ネックジョイント部をクリーニングしている様子です。


ネック調整

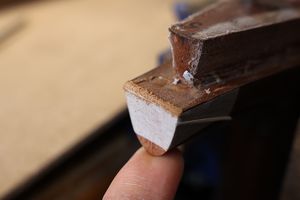

17.ネックヒール部です。マスキングテープを貼り、この部分の微妙な高さを目安に作業を進めていきます。
18.ヒール部分を削っていきます。

19.目標のヒール高が削り出せました。これに合わせてネック接合部を調整加工していきます。
20.ネック接合部を削っていきます。

21.同様に反対側も切削加工を行います。少しずつ慎重に削っていきます。

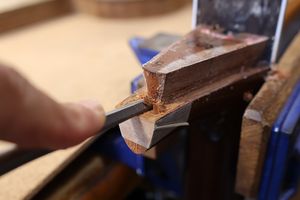

22.ヒール先端部はよく研いだノミで削ります。

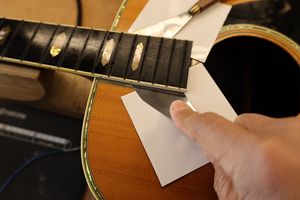

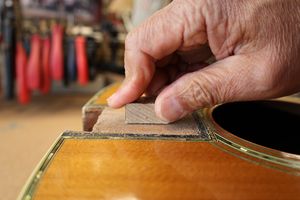

23.ボディとフィンガーボード接合部をサンディングブロックで平坦にしておきます。

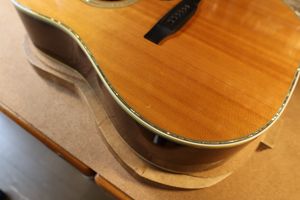

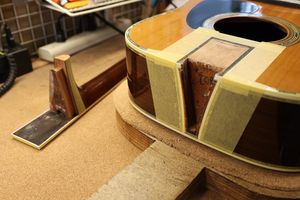

24.ボディ側ネックスロットの外側にマスキングテープを貼ってボディを保護します。

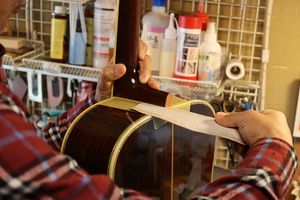

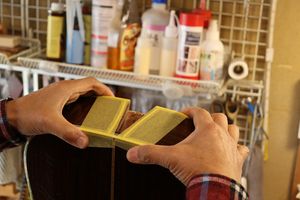

25.ネックとボディの間にサンドペーパーを挟みます。

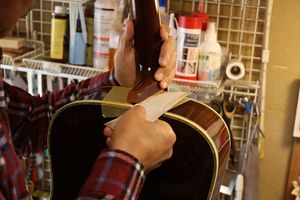

26.ネックをボディに密着させながらサンドペーパーを抜き取ります。

27.1弦側と6弦側の両方を行います。このとき両サイドの引き抜き回数を覚えておきます。

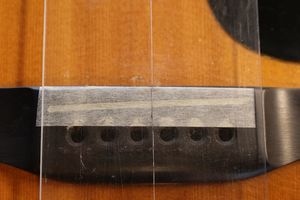

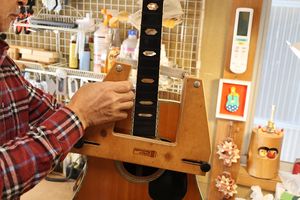

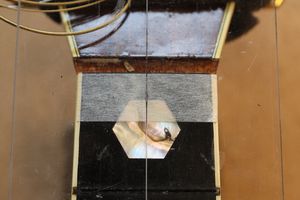

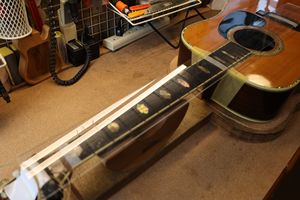

28.ネック取り付けの直線性を確認します。直線けがき線の入ったアクリル板をネックからブリッジにかけて乗せます。

ネックヒール部を調整している様子です。


29.ナット部分センター位置にケガキ線を合わせます。
30.ブリッジ部分も同様にセンター位置にケガキ線を合わせます。

31.さらにネックとボディの接合部(14フレット)のセンター位置にケガキ線が乗っていることを確認します。
32.ネック接合の準備が完了しました。

ネックとボディの直線性と取り付け角度を確認している様子です。


ネック再接合

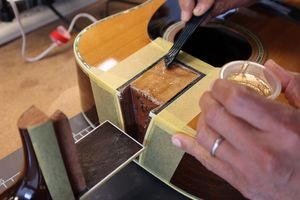

33.HideGlue(膠:ニカワ)をフィンガーボード裏とネック接合部に塗っていきます。
34.接着剤が均一になるようにヘラでのばしていきます。

35.ネックとボディを接合します。ゆっくりジョイント部にネックを置きます。

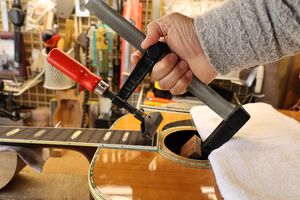

36.クランプと当て木でネックを固定し、あふれ出た接着剤をふき取っていきます。

ネックを再接合している様子です。


別角度からです。


37.マスキングテープをはがします。
38.このまま固着を待ちましょう。

ネックリセット後の様子です。

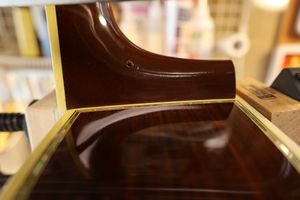

39.リセット後のネックヒール部です。
40.ネックとボディの密着度はギター全体からの出音の要です。

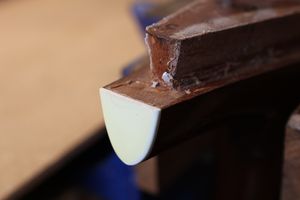

41.オリジナル・ヒールキャップを当ててみました。
42.ネック取り付け角度を確保するために約1mmヒール部を削りました。

フレット交換

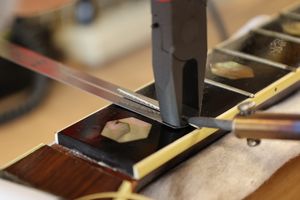

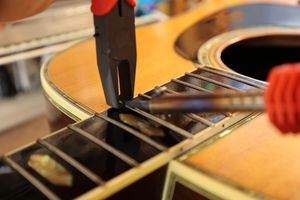

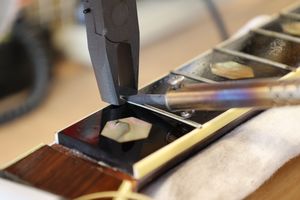

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

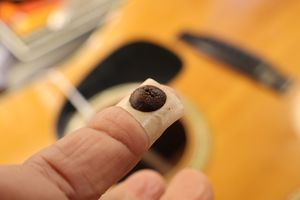

3.フレット交換の前にフィンガーボードにあけた穴を元に戻しましょう。穴径にあうようにエボニー片を丸く削ります。
4.ドリル穴にエボニー材を押し込み、フィンガーボードを傷つけないように出た部分をカットします。

5.溝幅に合わせてのこぎりで切れ込みを入れます。

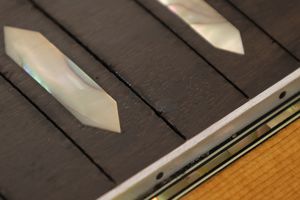

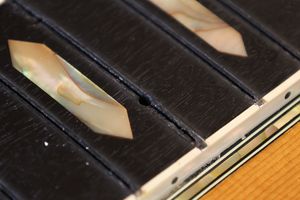

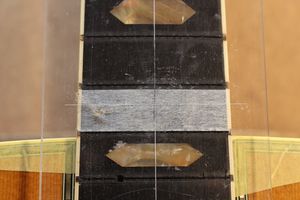

6.穴埋め加工が終わった15フレット溝です。

7.フィンガーボードの平面性を確認します。
8.軽くサンディングします。

9.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
10.フィンガーボードをクリーニングします。

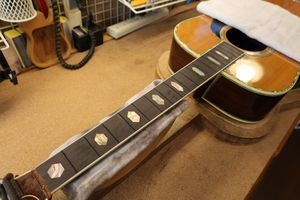

11.フレットプレスの準備が整いました。
12.フィンガーボードの湾曲度(アール)を計測します。

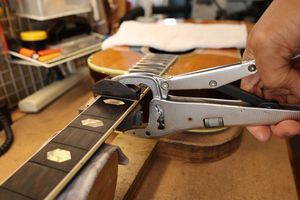

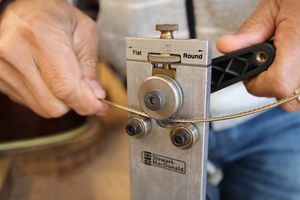

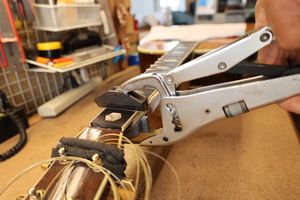

13.フレットベンダーでフレットにアールをつけていきます。
14.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

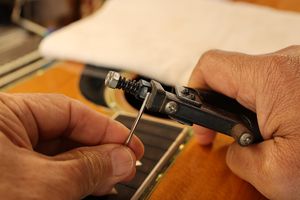

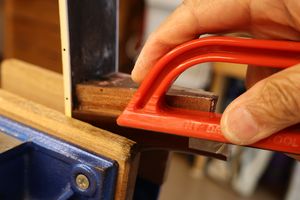

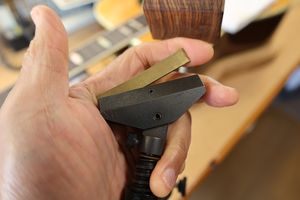

15.タングニッパでタング部をカットします。
16.タング部処理を終えたフレット端です。

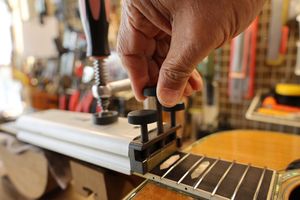

17.第一のフレットプレス・ジグです。
18.アールにあった先端ビットをジグのプレス部に固定します。

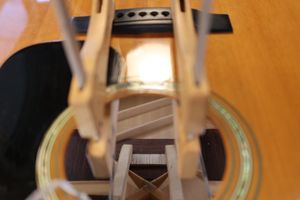

19.ジグをサウンドホールから入れていきます。

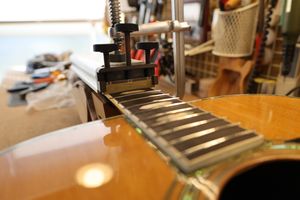

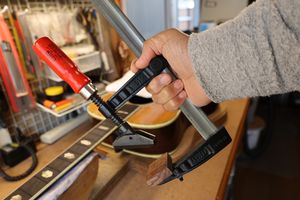

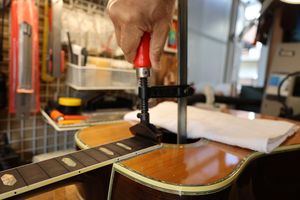

20.ハンドルを回してフレットをプレスします。

21.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

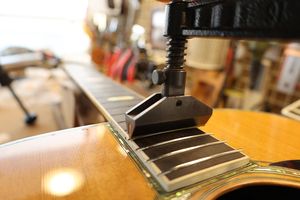

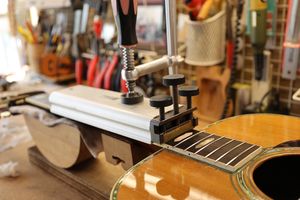

22.2つ目のジグはこのように固定します。

23.ネジを締めてフレットをプレスしていきます。
24.順にプレスを進めていきます。

25.3つ目のジグで残りのフレットをプレスしていきます。
26.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。

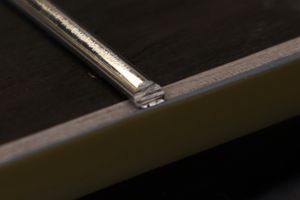

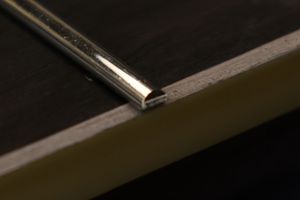

27.打ち込み終わったフレットの端は飛び出ています。
28.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

29.カットしたフレット端です。

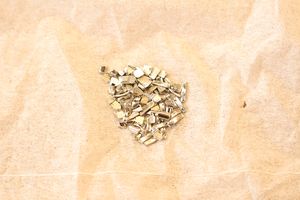

30.カットしたフレット片は失わないように一カ所にまとめておきます。

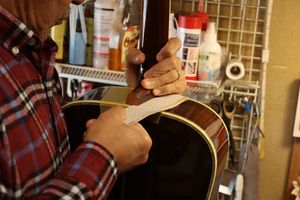

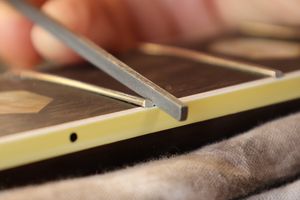

31.専用のヤスリを使ってフレット端を整形します。
32.1弦側のフレット端も同じように整形します。

フレット端整形の様子です。

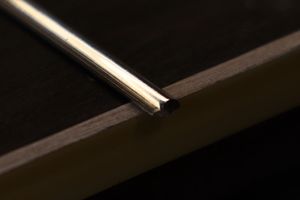

33.整形されたフレット端です。
34.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

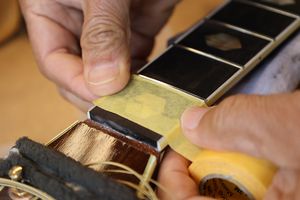

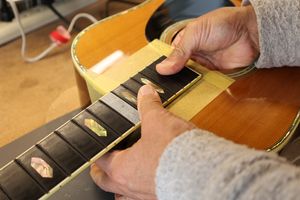

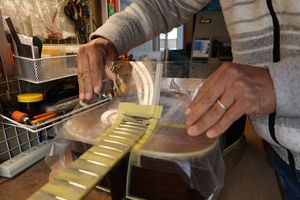

35.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。
36.ボディもアクリル板でカバーしました。

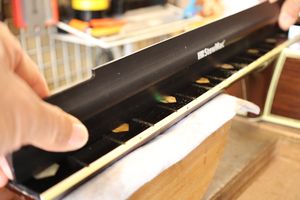

37.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

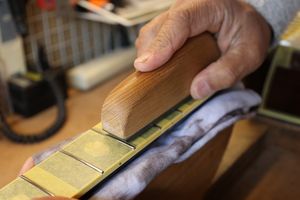

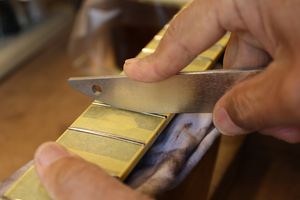

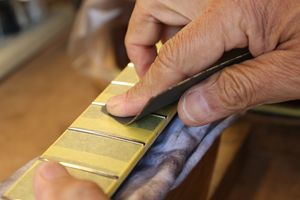

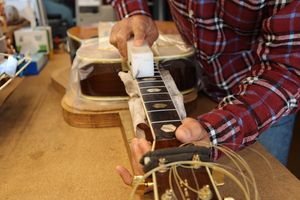

38.マークされた部分を中心にフラットファイルでサンディングします。

39.平らになったフレット山を専用のヤスリで丸くしていきます。
40.紙ヤスリ(#400)で粗研磨します。

41.さらにスチールウールで研磨を進めます。

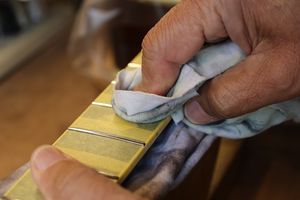

42.最後はコンパウンドで磨き上げます。

43.プロテクタ類を外しましょう。

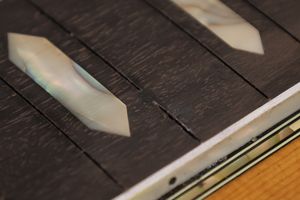

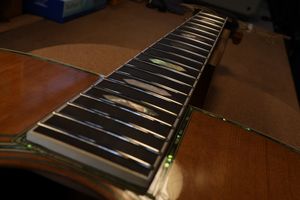

44.ピカピカのフレットになりました。

ブリッジプレート・リペア

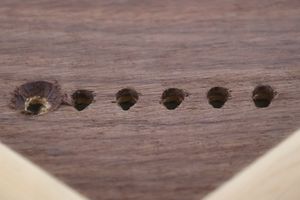

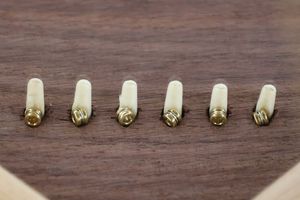

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

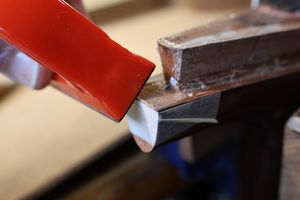

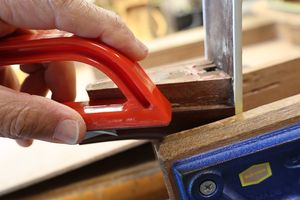

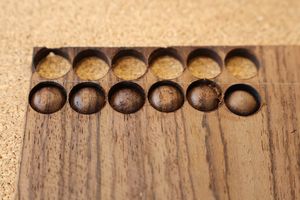

2.ローズウッド材からブリッジプレート・リペアのためのプラグを切り出します。

埋木用プラグを切り出している様子です。


3.完全に切り離さず、ぎりぎりのところで固定させておきます。

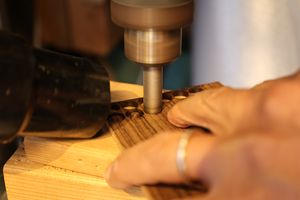

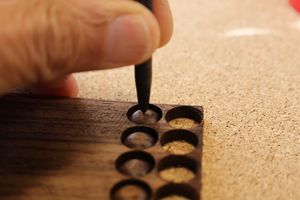

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

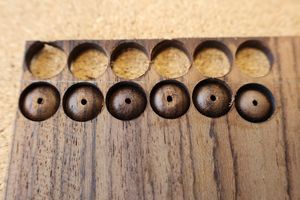

5.小穴があいたプラグです。まだ材に固定されています。

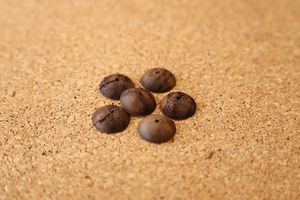

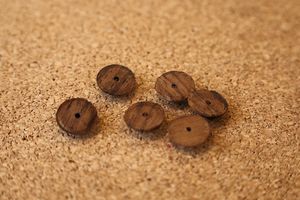

6.切り出し終えたプラグたちです。

7.プラグの裏側には木目がわかるように線を入れておきます。

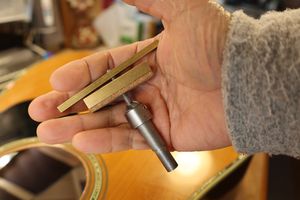

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

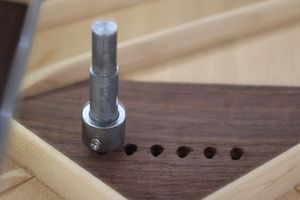

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

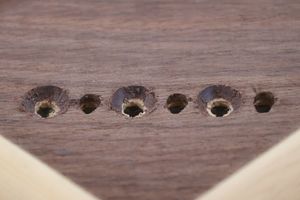

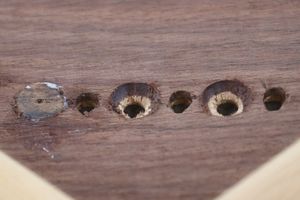

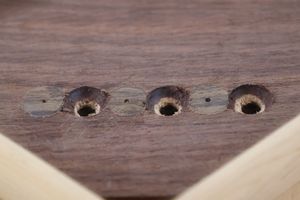

11.1弦の凹み加工を終えたブリッジプレートです。
12.同様にして3,5弦の凹み加工も行いました。

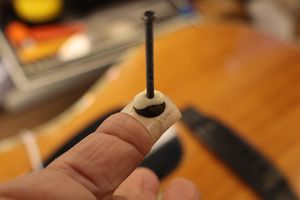

13.マスキングテープの粘着面を外側にしてプラグを半固定します。
14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

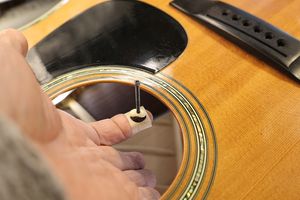

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

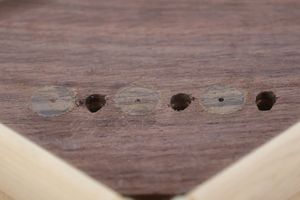

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。
18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。

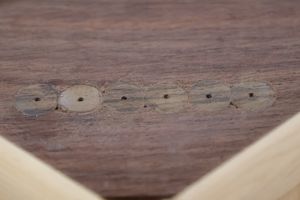

20.6弦すべてのプラグ接着を終えました。

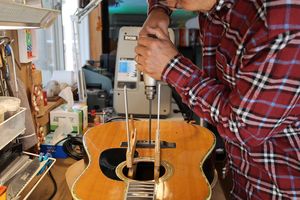

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。

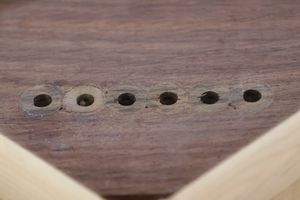

23.プラグにブリッジピン穴を開けました。

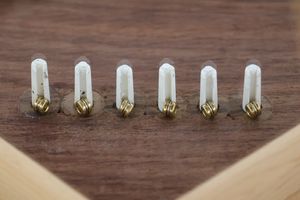

24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

ナット交換

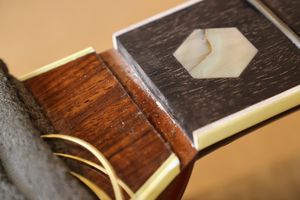

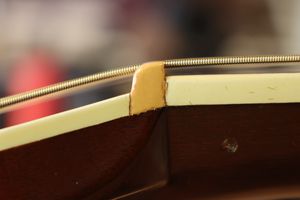

1. オリジナルナットです。
2.当て木を当ててコンとたたいて外します。

ナット取り外しの様子です。

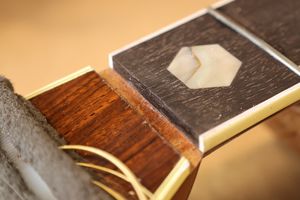

3. ナットを取り外したナット溝です。

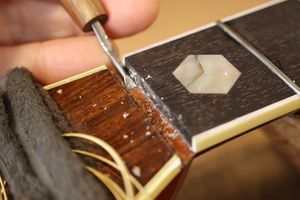

4.ナット溝のクリーニングを行います。ナット溝に残った不要物を削り取っていきます。

5.クリーニング完了したナット溝です。ナットが溝と直接触れることによってギターの音色の改善が期待できます。
6.ネック幅に合わせてナットスラブを切り出します。

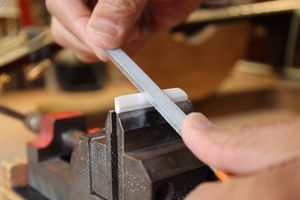

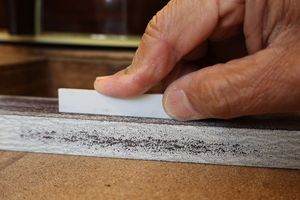

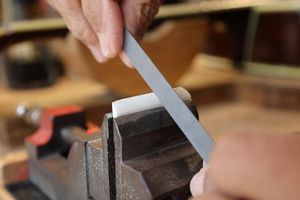

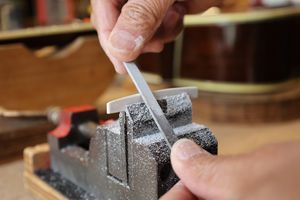

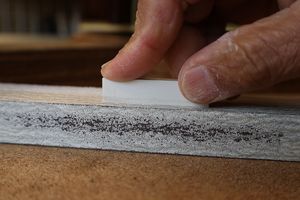

7.フラットファイルを使ってナットの平面を削り出します。

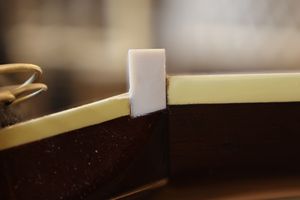

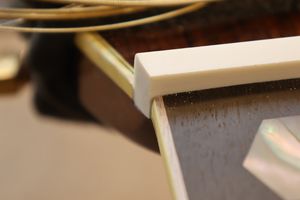

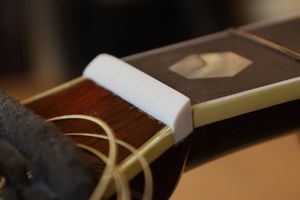

8.ナット溝にピッタリはまるようになりました。

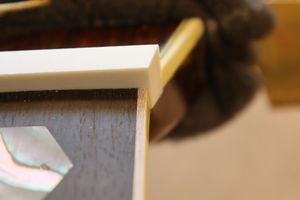

9.1弦側からもナットの密着を確認します。

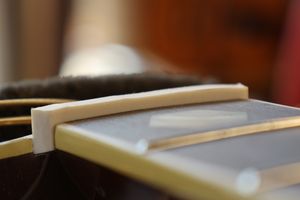

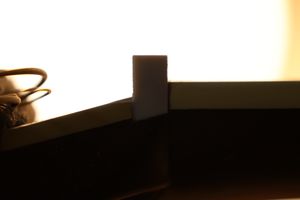

10.逆光を利用すると密着状態の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

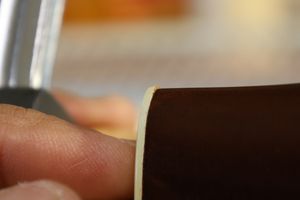

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

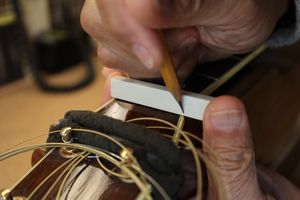

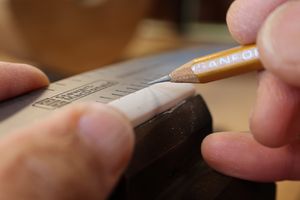

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

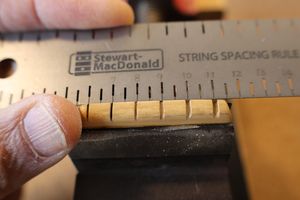

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)

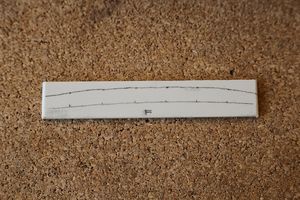

18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。

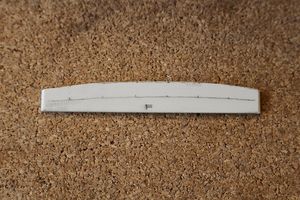

20.弦高調整前のナットです。

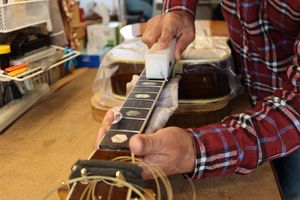

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

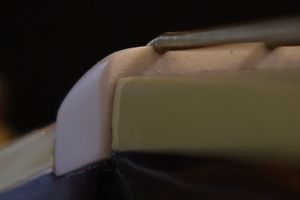

23.ナット高調整前の弦溝です。
24.弦高調整後のナット弦溝です。

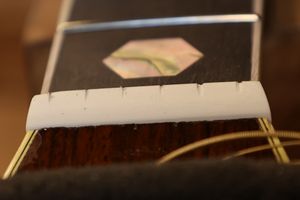

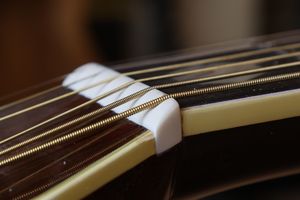

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

ピッチ調整~サドル作製

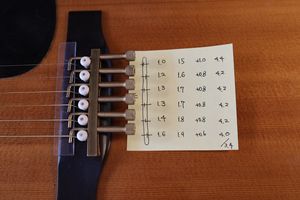

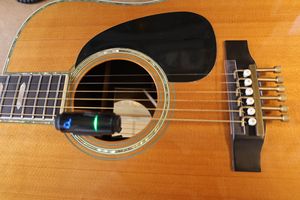

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。

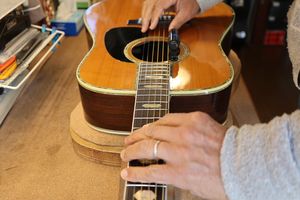

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

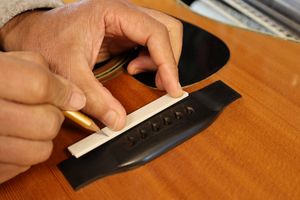

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

7.サドルの端も溝にピッタリはまっていることを確認します
8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。
10.サドル高を切り出したサドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。
12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

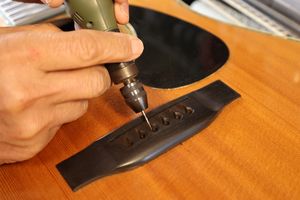

13.さらにミニルーターで弦の導出角度をつけていきます。

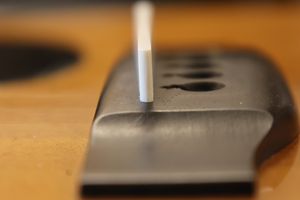

14.ブリッジピン穴加工を終えました。

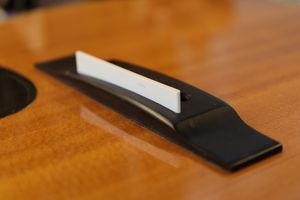

15.サドルを取り付けました。

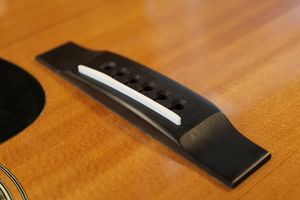

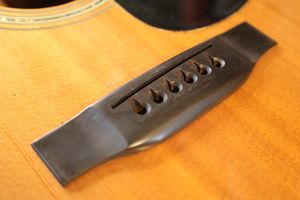

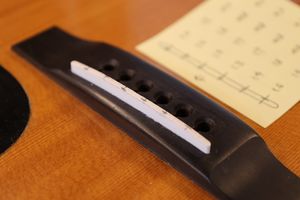

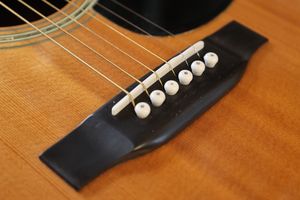

16.完成したブリッジとサドルです。

打痕跡タッチアップ

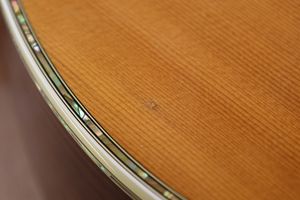

1.トップ板下部分です。

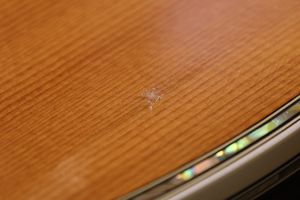

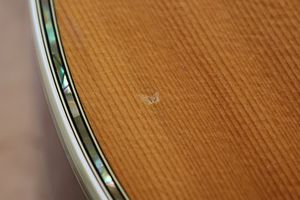

2.打痕跡が見られます。

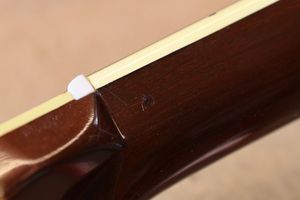

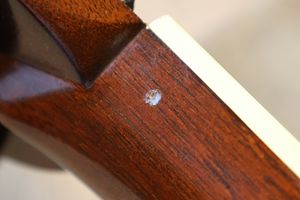

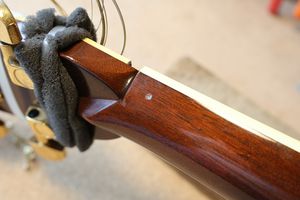

3.こちらはネック裏側です。

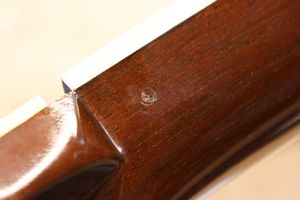

4.こちらにも打痕跡が見られます。

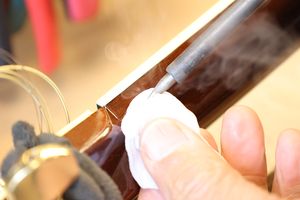

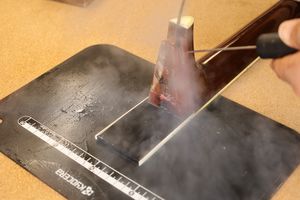

5.タッチアップを行うにあたり、まず蒸気を使って繊維を緩めます。
6.ネック側打痕跡も同様に蒸気を当てます。

打痕跡の蒸気による補修の様子です。


7.水分を乾燥しました。
8.凹みが少し盛り上がっています。

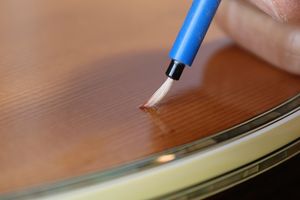

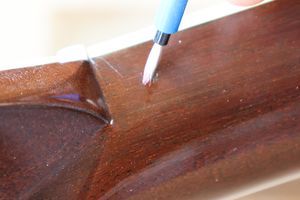

9.さらにタッチアップを進めます。
10.ラッカー乾燥~重ね塗りを繰り返します。

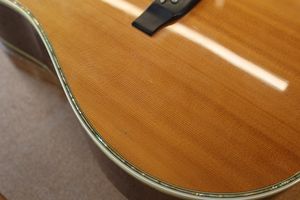

11.研磨後のトップ板です。
12.少し黒ずみは残りましたが、目立たなくなりました。

13.ネック裏です。/figcaption>

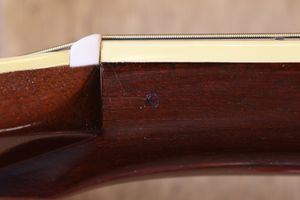

14.こちらもほとんど目立たなくなりました。

ピックガード交換

1.オリジナルピックガードです。経年収縮と浮きが見られますので、新しいものと交換します。

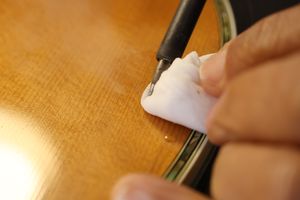

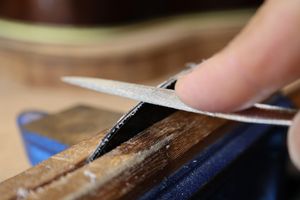

2.端部分からナイフを挿入して行きます。

3.トップ板を傷つけないようにゆっくりナイフを進めていきます。

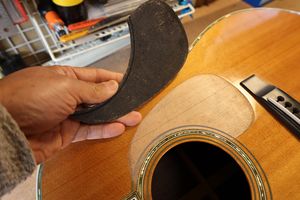

4.ピックガードが取り外せました。

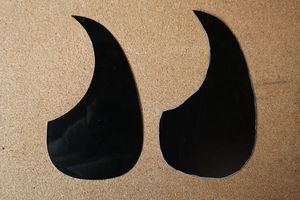

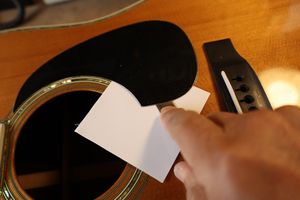

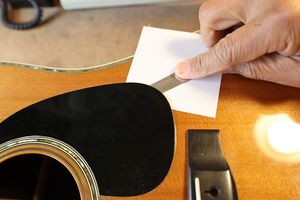

5.オリジナルを元にピックガード素材を切り出してました。
6.オリジナルピックガードに仮付けしました。

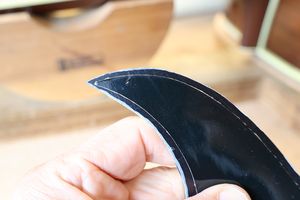

7.周囲を削っていきます。
8.慎重に削っていきます。

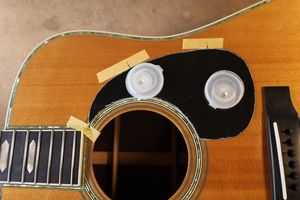

9.両面接着シートを貼り、位置決めを行っています。

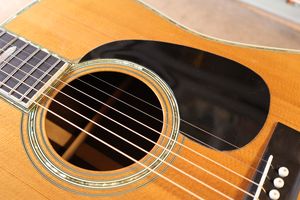

10.交換完了しました。
