Chai No.10

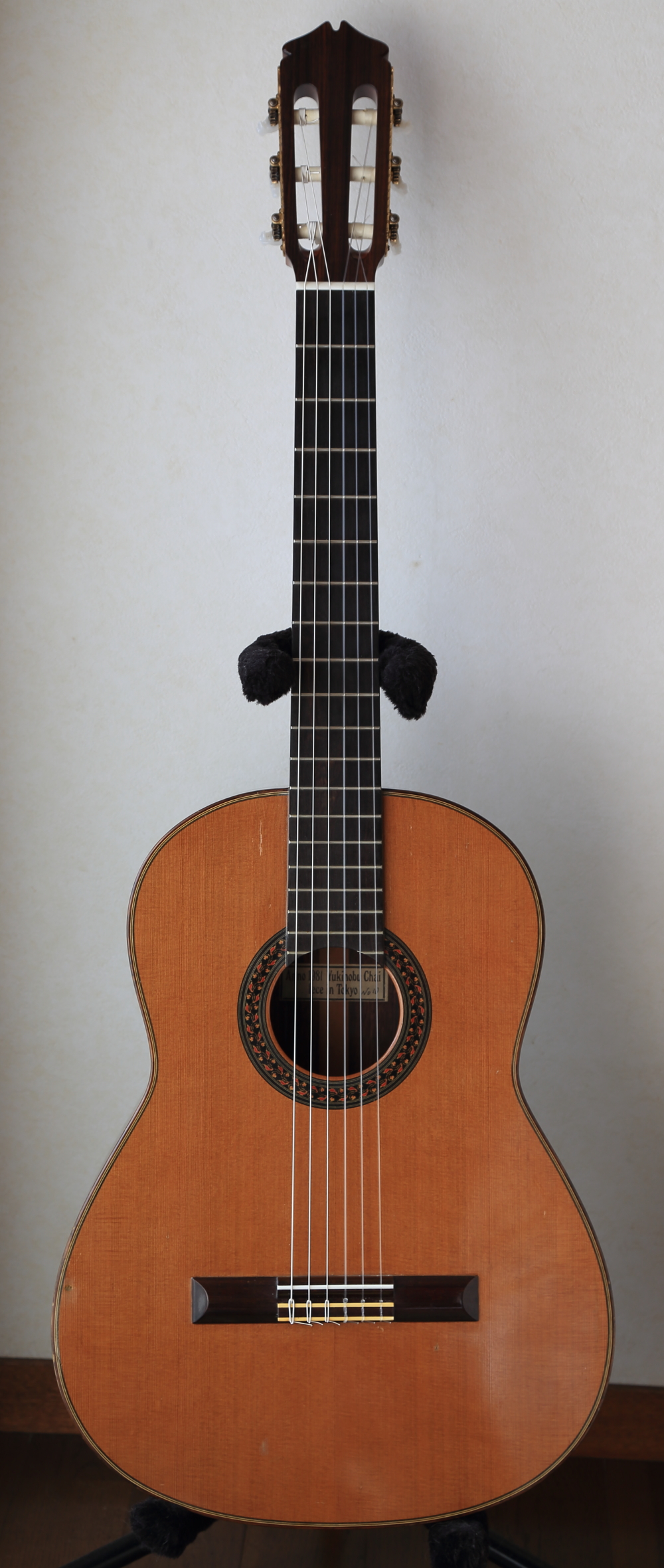

福岡県にお住まいのM.D.さんからGUILD D44Mと茶位ガットギターNo.10のリペアご依頼をいただきました。茶位ガットギターNo.10は塗装タッチアップとナット、サドル交換を行いました。

塗装タッチアップ

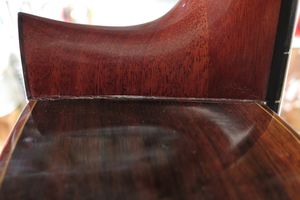

1.リペア前のネックヒール部です。

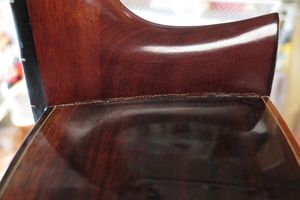

2.サイドとの接合部塗装が白変しています。

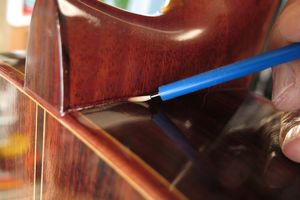

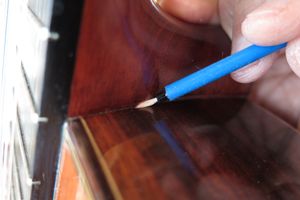

3.薄めのラッカーを白変部に塗っていきます。
4.乾燥後、数回重ねていきます。

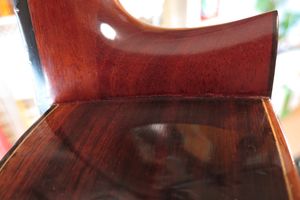

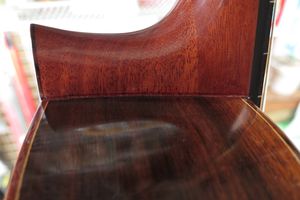

5.タッチアップ後のネックヒール部です。
6.白変はほとんど目立たなくなりました。

ナット交換

1. オリジナルナットです。

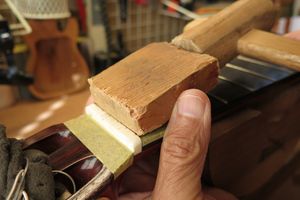

2.当て木を当ててコンとたたいて外します。

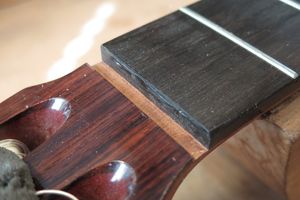

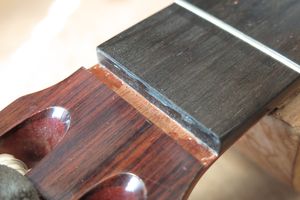

3. ナットを取り外したナット溝です。

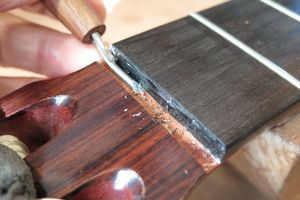

4.ナット溝のクリーニングを行います。ナット溝に残った不要物を削り取っていきます。

5.クリーニング完了したナット溝です。ナットが溝と直接触れることによってギターの音色の改善が期待できます。
6.ネック幅に合わせてナットスラブを切り出します。

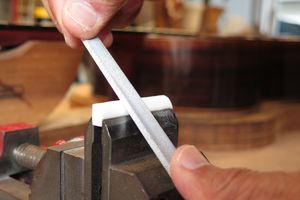

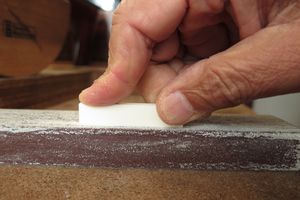

7.フラットファイルを使ってナットの平面を削り出します。

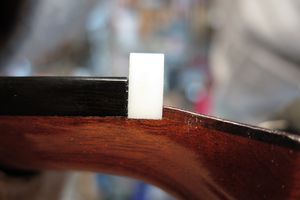

8.ナット溝にピッタリはまるようになりました。

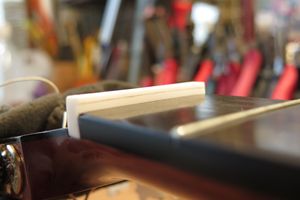

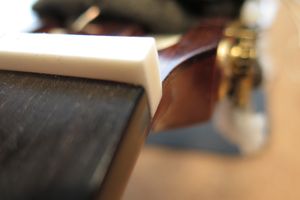

9.1弦側からもナットの密着を確認します。

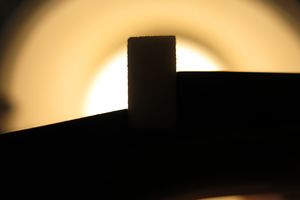

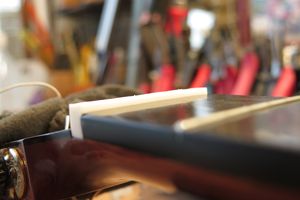

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

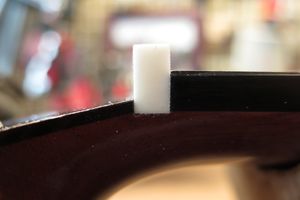

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

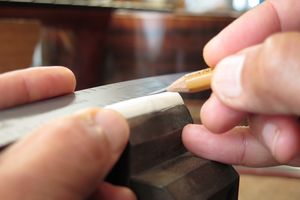

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。

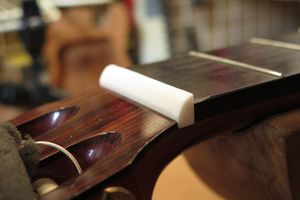

16.ナットらしくなってきました。

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)

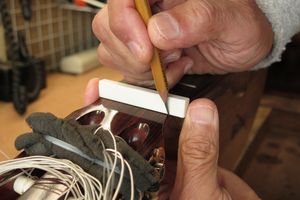

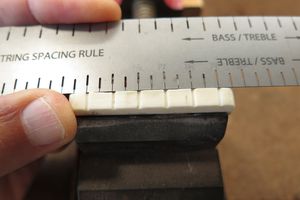

18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。

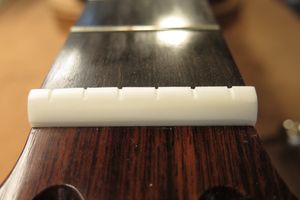

20.弦高調整前のナットです。

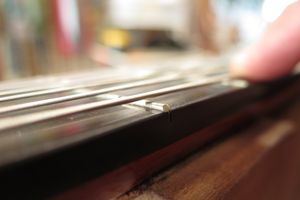

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

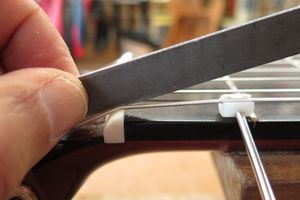

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

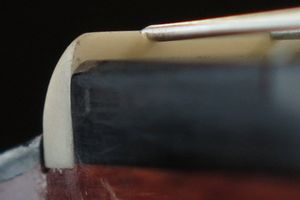

23.ナット高調整前の弦溝です。

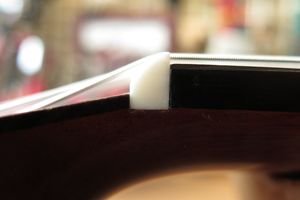

24.弦高調整後のナット弦溝です。

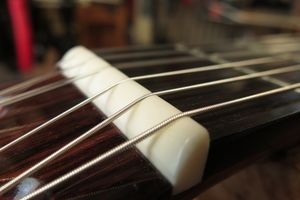

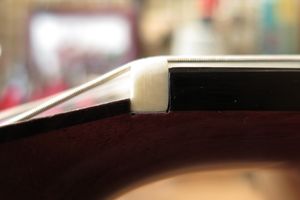

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

サドル作製

1.サドル溝に合わせてサドルスラブを切り出します。

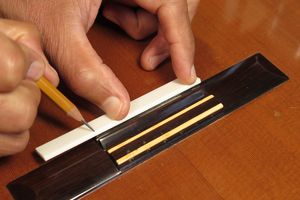

2.目標サドル高を書き写していきます。

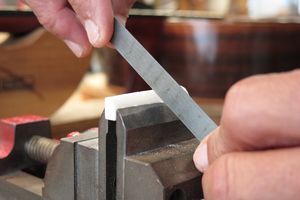

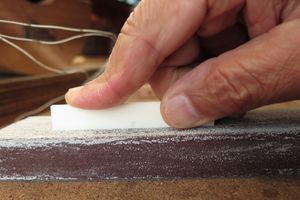

3.サドルの底はフラットファイルで平面をつけていきます。

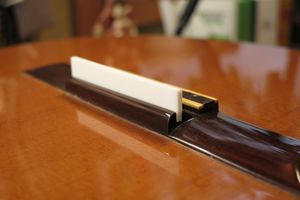

4.サドル溝にピッタリはまるように加工できました。

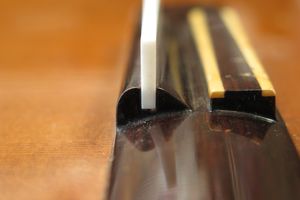

5.サドルの端も溝にピッタリはまっていることを確認します

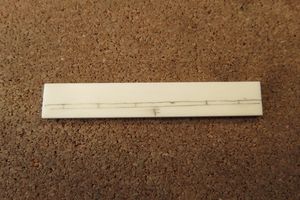

6.サドル高をサドルに書き込んでいきます。

7.サドル高の切り出しを終えました。

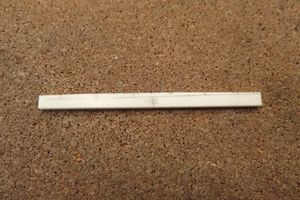

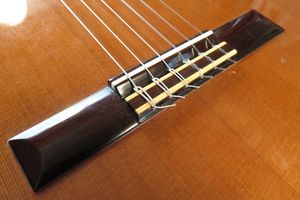

8.完成したサドルです。
