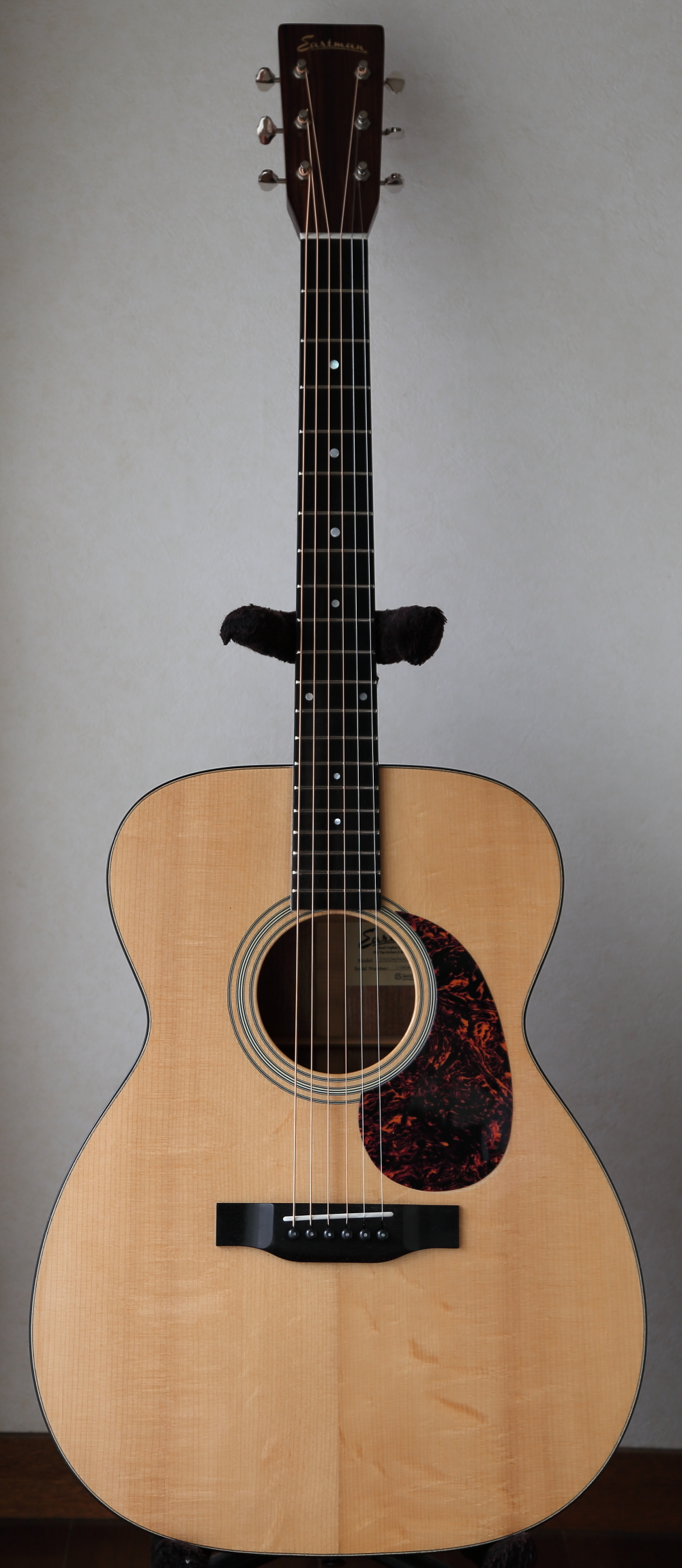

Eastman E10 OM

戻る

愛知県にお住まいのS.U.さんからEastman E10 OMのリペアご依頼をいただき、フレットすりあわせ、弦周りのTUSQ化を行いました。リペア後のギターを受け取られて、S.U.さんからとても暖かいメッセージが届きました。

樋口 様

 本日ギターを受け取りました。
 音を出してみて、本当にすばらしい絶妙の調整で感動しました。
 調整だけでここまで弾きやすく、音が良くなるものかとびっくりです。
 オリジナル・パーツも付けていただき、ありがとうございました。

 また今後ともよろしくお願いします。

S.U.さん、早速の暖かいメッセージをいただき、誠にありがとうございました。

リペア前はとても寂しい音色で演奏性も悪かったのですが、フレットすりあわせで弦の振動幅を大きく確保することができた上に、弦周りパーツをTUSQ化することでボディに弦振動が効率よく伝わるようになりました。
リペア後に試奏させていただき、自信を持って送り出すことができました。
蘇ったギターにご満足いただけて、とても嬉しく思っております。

これからもEastmanとともに素晴らしいギターライフをお送りください。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

フレットすりあわせ

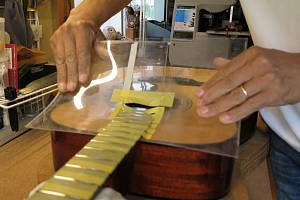

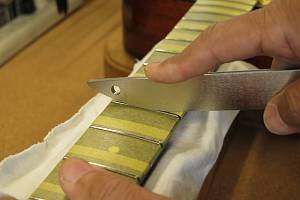

1.フィンガーボードをマスキングテープで保護した後、直定規を乗せてフレット山が凹んでいる箇所にマークを入れます。

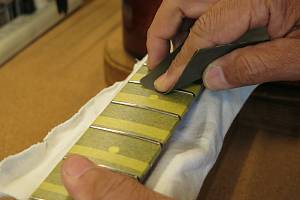

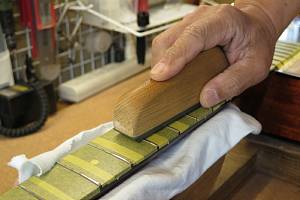

2.マークされた部分を中心にフラットファイルでサンディングします。

3.平らになったフレット山を専用のヤスリで丸くしていきます。
4.紙ヤスリ(#400)で粗研磨します。

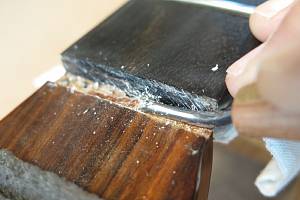

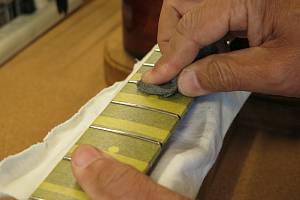

5.さらにスチール・ウールで研磨を進めます。

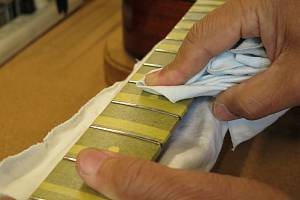

6.最後はコンパウンドで磨き上げます。

7.プロテクタ類を外しましょう。

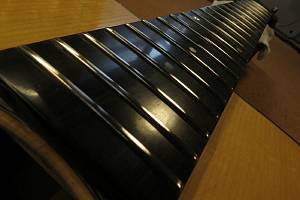

8.ピカピカのフレットになりました。

ナット交換

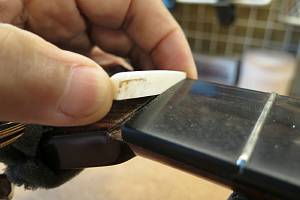

1. オリジナルナットです。
2.ナットはすでに外れていました。

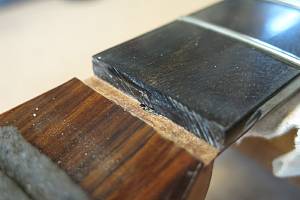

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

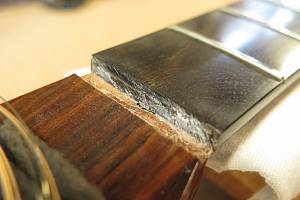

5.クリーニング完了したナット溝です。

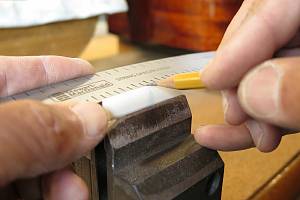

6.ネック幅に合わせてナットスラブを切り出します。

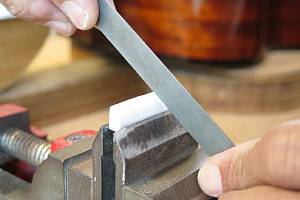

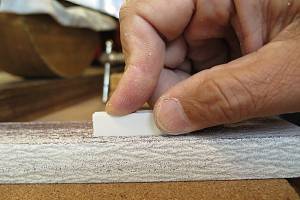

7.フラットファイルを使ってナットの平面を削り出します。

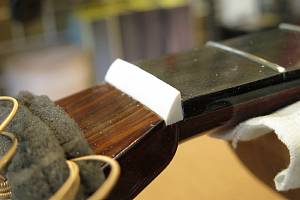

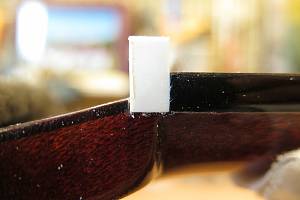

8.ナット溝にピッタリはまるようになりました。

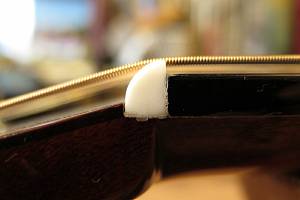

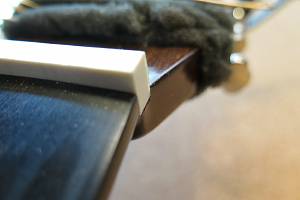

9.1弦側からもナットの密着を確認します。

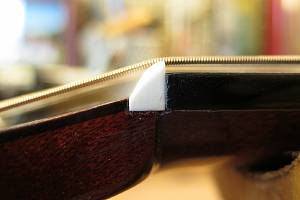

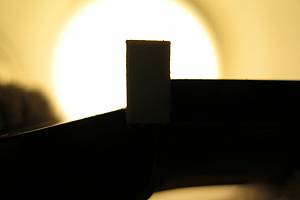

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

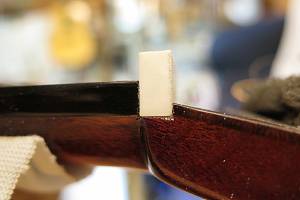

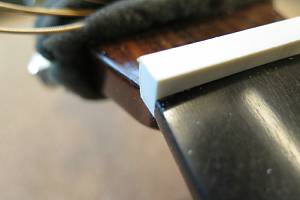

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

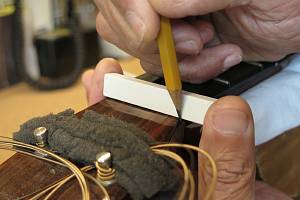

13.フレットの高さに合わせてケガキ線を入れました。
14.ナット上部をカットしました。

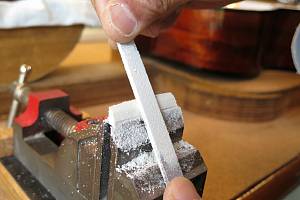

15.ヘッド側に放物曲面を削り込んでいきます。

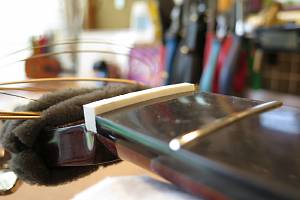

16.ナットらしくなってきました。

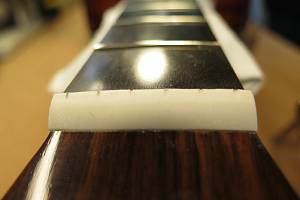

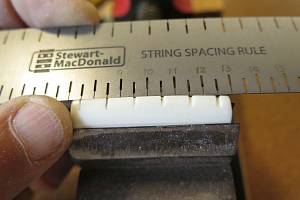

17.オリジナル・ナットから弦溝位置を読みとります。
18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。

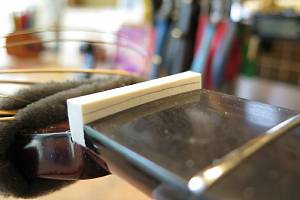

20.弦高調整前のナットです。

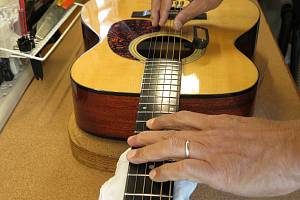

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

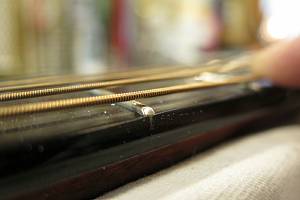

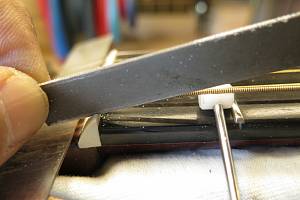

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。

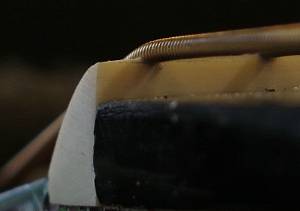

24.弦高調整後のナット弦溝です。

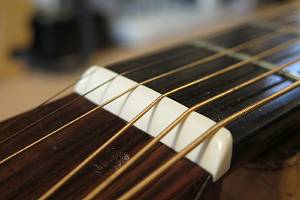

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

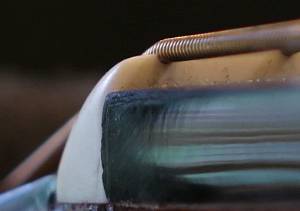

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

サドル作製

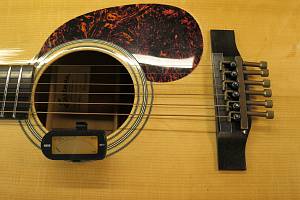

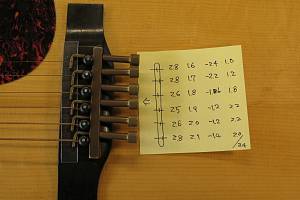

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

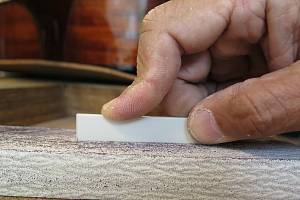

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

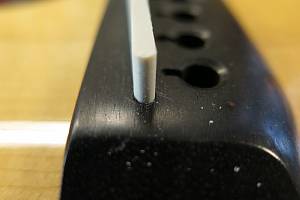

7.サドルの端も溝にピッタリはまっていることを確認します。

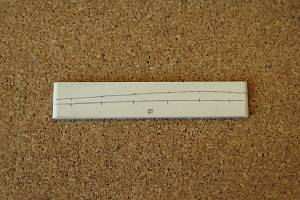

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

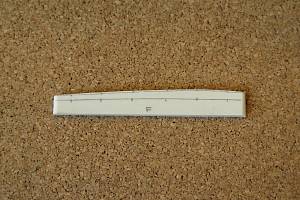

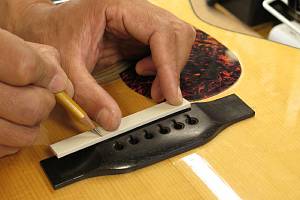

10.サドル上部にピーク位置を書き写します。

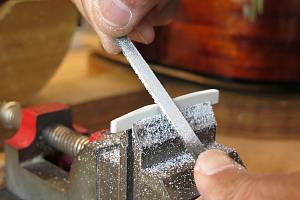

11.サドルピーク位置を削りだしていきます。

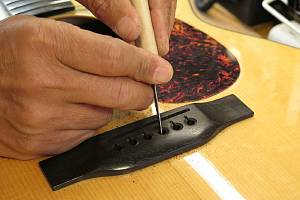

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

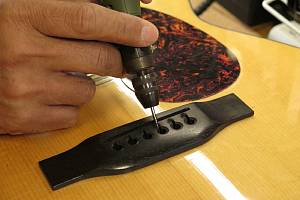

13.さらにミニルーターで弦の導出角度をつけていきます。

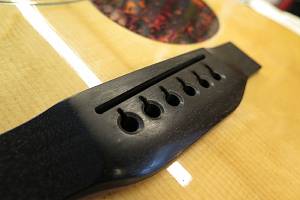

14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

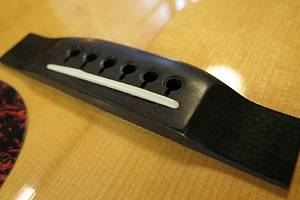

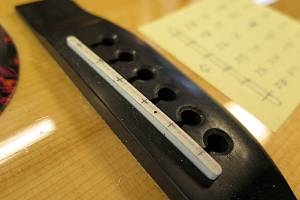

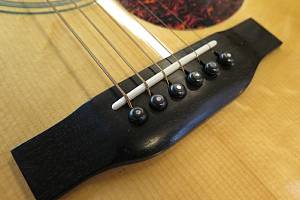

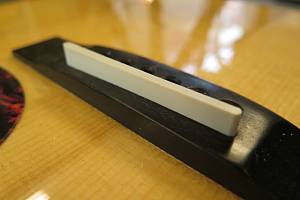

16.完成したオフセットサドルとブリッジです。
