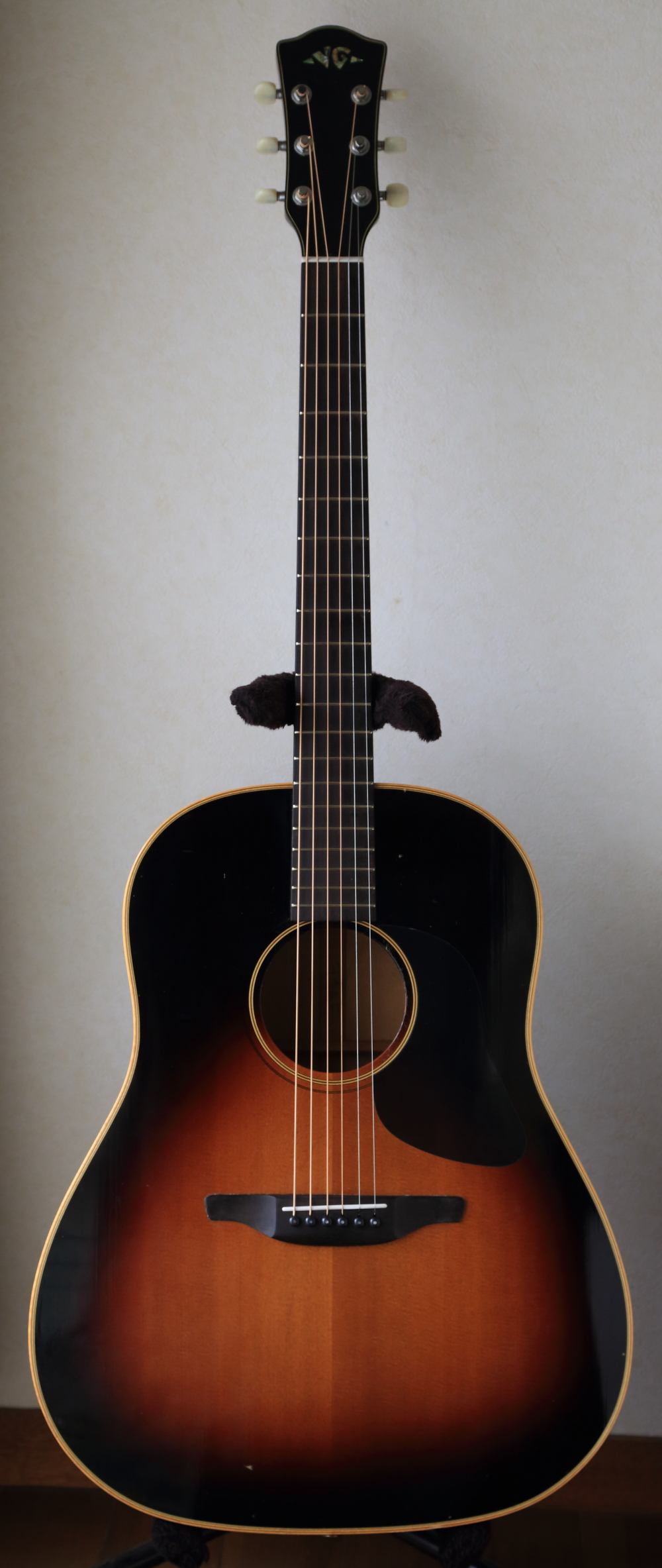

千葉県にお住まいのF.K.さんからVG-03CとInfie YK-851のリペアご依頼をいただきました。VG-03Cはブリッジ脱着を含む弦周りのトータルリペアを行いました。リペア後のギターを受け取られてF.K.さんからとても暖かいメッセージが届きました。

ギターを確かに受け取りましたのでご連絡いたしました。

VG-03Cは、以前は湿度によりコンディションが大きくばらついていたのが、常に最高の音を出してくれるギターとなりました。
また、ローフレットを押さえた際の弦とフレットのビビりも解消されました。
非常にうれしい限りです。

このVGは、私の青春を共に過ごしてきたギターであり、これからも長く付き合えると確信でき、非常にうれしい限りです。

これからもこのギターとともに過ごしていくために、またリペアのご依頼させていただいたときは、お力添えいただければと思います。

このたびは本当にありがとうございました。

F.K.さん、とても暖かいメッセージをいただき、誠にありがとうございました。

今回のリペアでブリッジ浮きが解消されたことで、弦の振動がボディに伝達されるようになったと思います。
リペア後のギターにご満足いただけて、私もとても嬉しい気持ちで一杯です。
これからも素晴らしいギターライフをお送りください。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

ブリッジ脱着

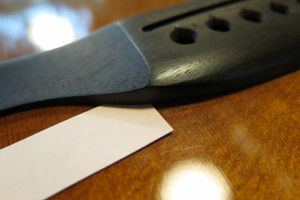

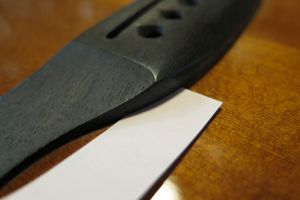

1.ブリッジが浮いています。
2.浮きが広範囲に広がっているので、一旦取り外して再接着を行います。

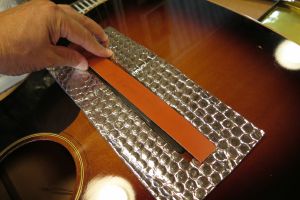

3.ブリッジを取り外しましょう。ラバーヒーターです。
4.周囲を保護した後、ヒーターをクランプします。

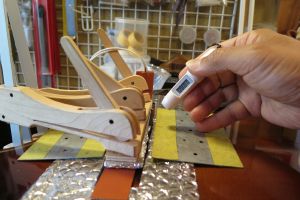

5.温度をモニタしながら徐々に温度を上げていき、接着面が緩むまで待ちます。

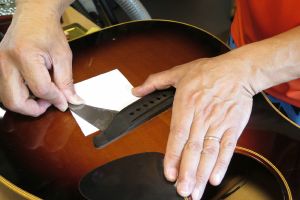

6.接着面にナイフを挿入していきます。

7.少しずつナイフを進めていきます。

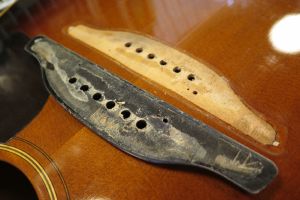

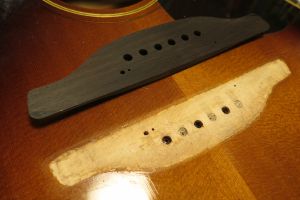

8.ブリッジが外れました。

ブリッジを取り外している様子です。

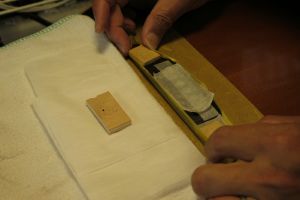

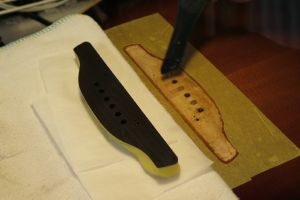

9.ブリッジ接着面をクリーニングします。

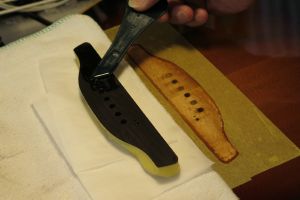

10.ブリッジ側も同様にクリーニングします。

11.クリーニングを終えました。
12.周囲をマスキングして再接着準備が整いました。

13.湯煎したニカワを接着面に塗ります。
14.全体に薄く塗っていきます。

15.そっとブリッジを乗せます。

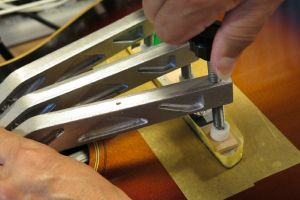

16.クランプしました。

ブリッジ再接着の様子です。

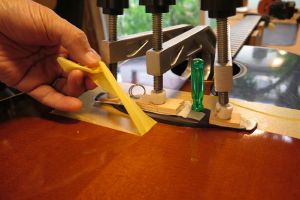

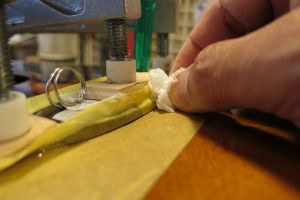

17.クランプで溢れたニカワを拭き取っていきます。
18.マスキングテープを剥がします。

19.このまま固着を待ちます。
20.固着後のブリッジです。

ブリッジプレート・リペア

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

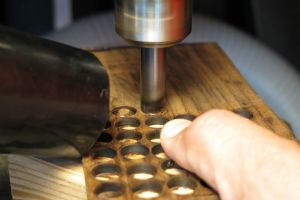

2.ローズウッド材からブリッジプレート・リペアのためのプラグを切り出します。

埋木用プラグを切り出している様子です。


3.完全に切り離さず、ぎりぎりのところで固定させておきます。

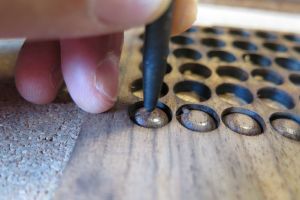

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

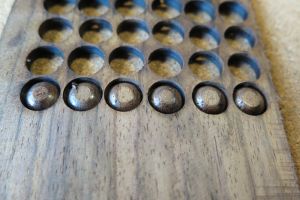

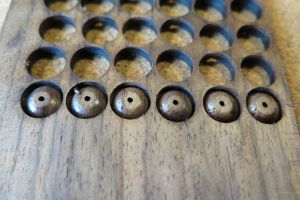

5.小穴があいたプラグです。まだ材に固定されています。

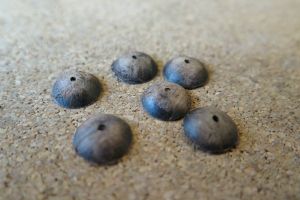

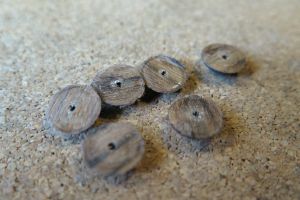

6.切り出し終えたプラグたちです。プラグの裏側には木目がわかるように線を入れておきます。

7.プラグの裏側には木目がわかるように線を入れておきます。

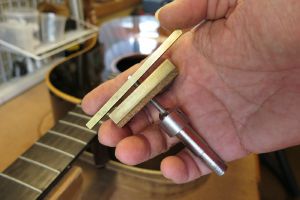

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

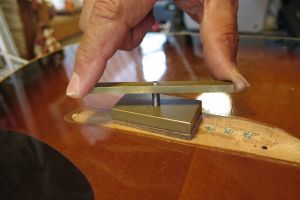

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

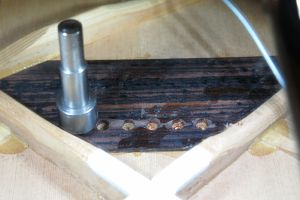

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

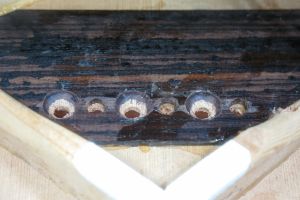

11.1弦の凹み加工を終えたブリッジプレートです。

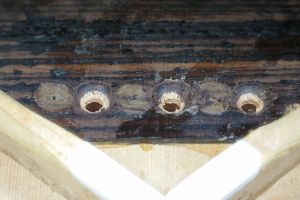

12.同様にして3，5弦の凹み加工も行いました。

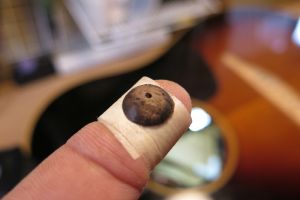

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

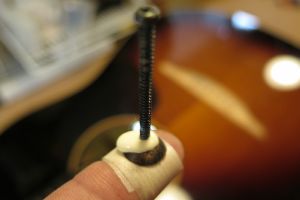

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。

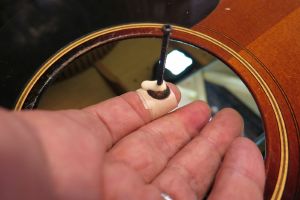

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

17.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

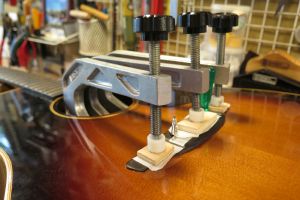

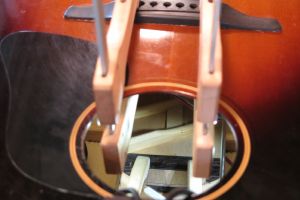

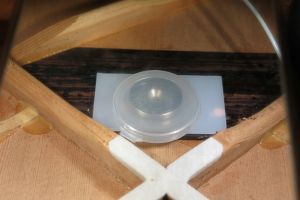

18.アクリル・プレートを挟んでマグネットクランプした後、固着を待ちます。

19.1，3，5弦のプラグ固着後、同じように2，4，6弦のプラグ接着を行います。

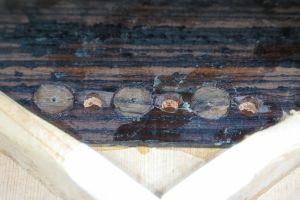

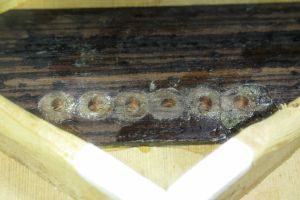

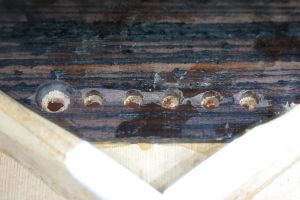

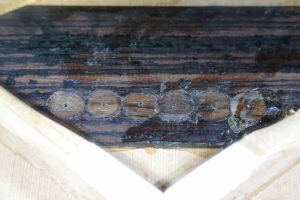

20.6弦すべてのプラグ接着を終えました。

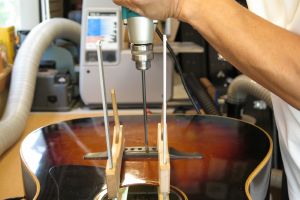

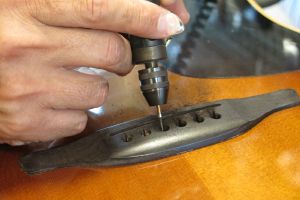

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。


23.プラグにブリッジピン穴を開けました。

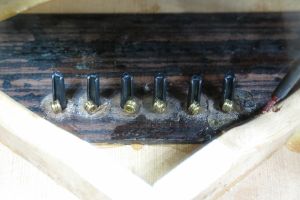

24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

フレットすりあわせ

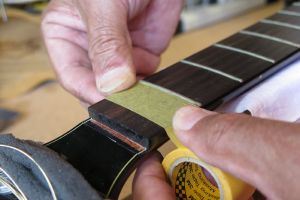

1.マスキングテープでフィンガーボードを保護します。

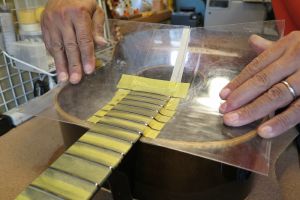

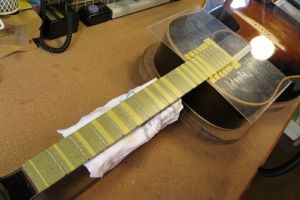

2.ボディもアクリル板でカバーしました。

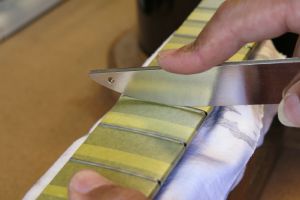

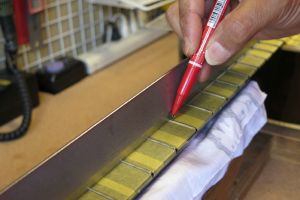

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

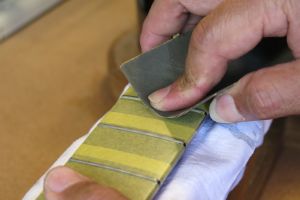

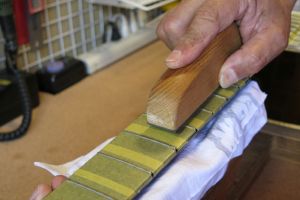

4.マークされた部分を中心にフラットファイルでサンディングします。

5.平らになったフレット山を専用のヤスリで丸くしていきます。
6.紙ヤスリ（#400）で粗研磨します。

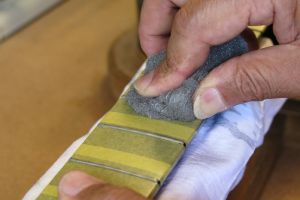

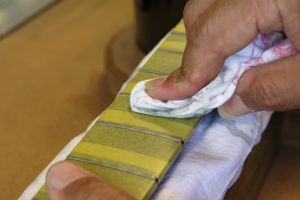

7.さらにスチール・ウールで研磨を進めます。
8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

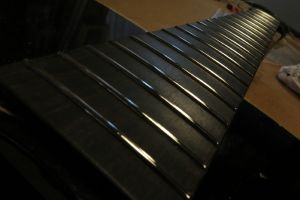

10.ピカピカのフレットになりました。

ナット交換

1.オリジナルナットです。

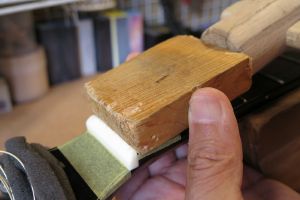

2.当て木を当ててコンとたたき、スライドして取り外します。

ナット取り外しの様子です。

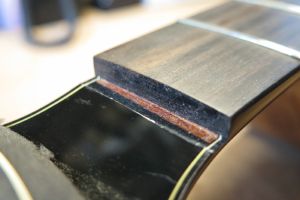

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。

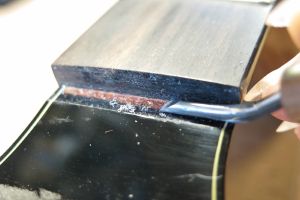

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

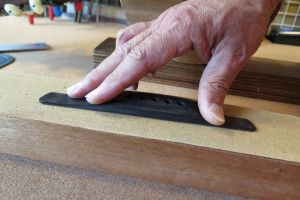

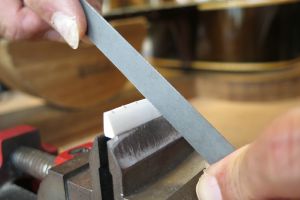

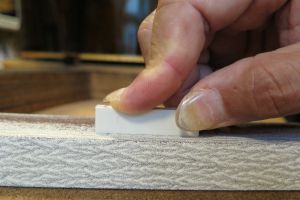

7.フラットファイルを使ってナットの平面を削り出します。

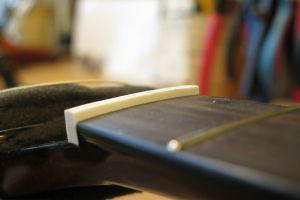

8.ナット溝にピッタリはまるようになりました。

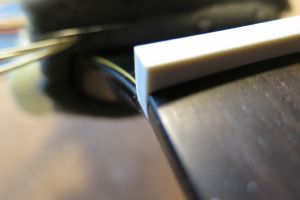

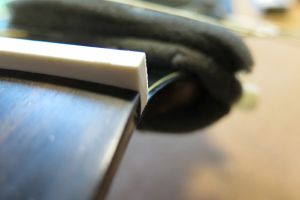

9.1弦側からもナットの密着を確認します。

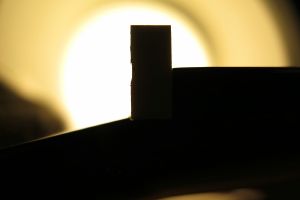

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

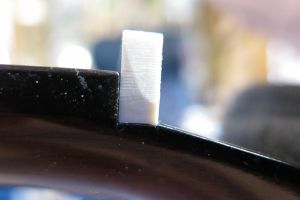

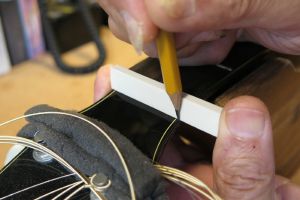

13.フレットの高さに合わせてケガキ線を入れました。
14.ナット上部をカットしました。

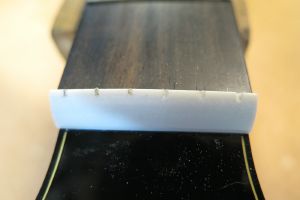

15.ヘッド側に放物曲面を削り込んでいきます。

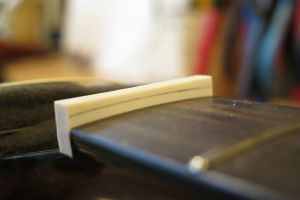

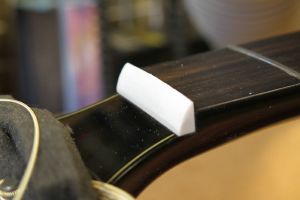

16.ナットらしくなってきました。

17.オリジナルナットから弦溝位置を読みとります。
18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

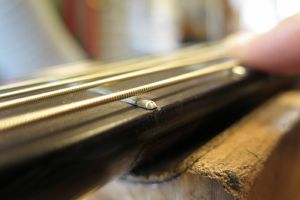

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

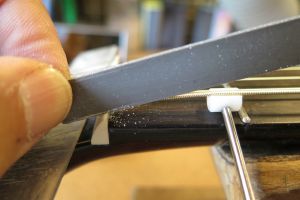

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

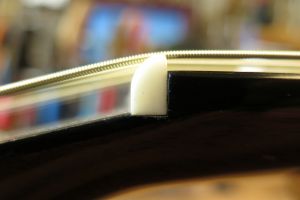

23.ナット高調整前の弦溝です。

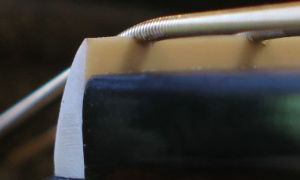

24.弦高調整後のナット弦溝です。

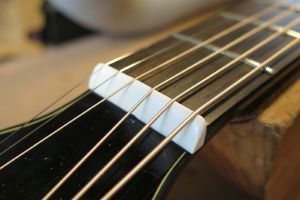

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


サドル作製

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。

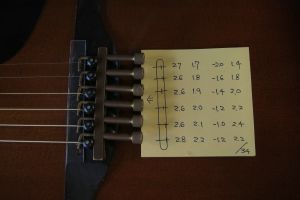

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

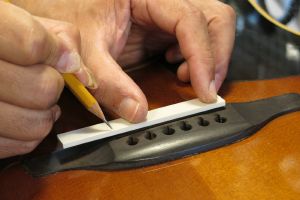

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

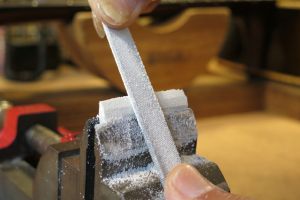

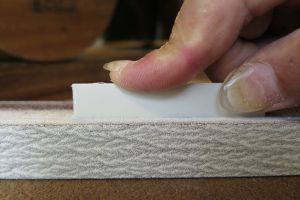

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

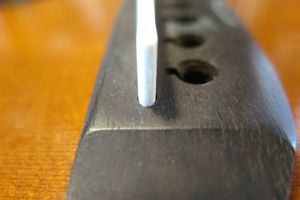

7.サドルの端も溝にピッタリはまっていることを確認します。

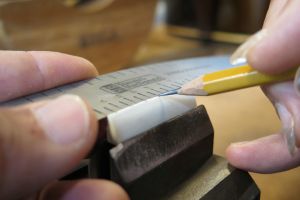

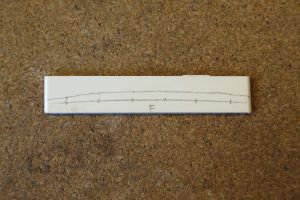

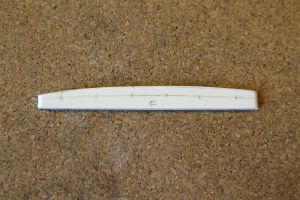

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

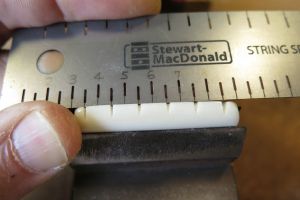

10.サドル上部にピーク位置を書き写します。

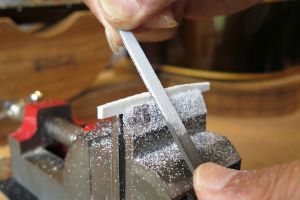

11.サドルピーク位置を削りだしていきます。

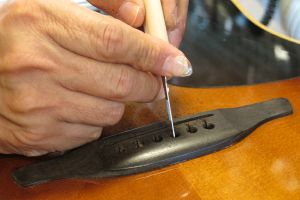

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。

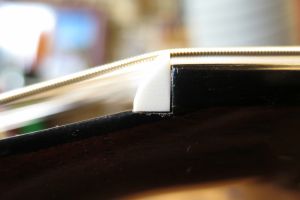

15.サドルを取り付けました。

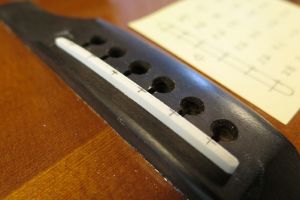

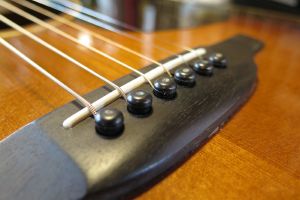

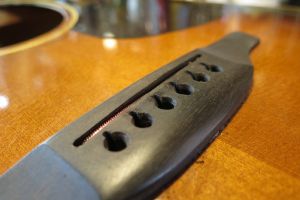

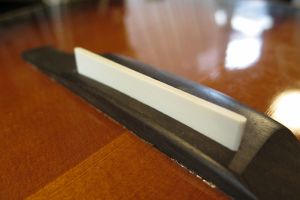

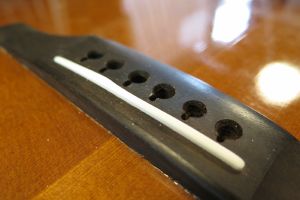

16.完成したオフセットサドルとブリッジです。
