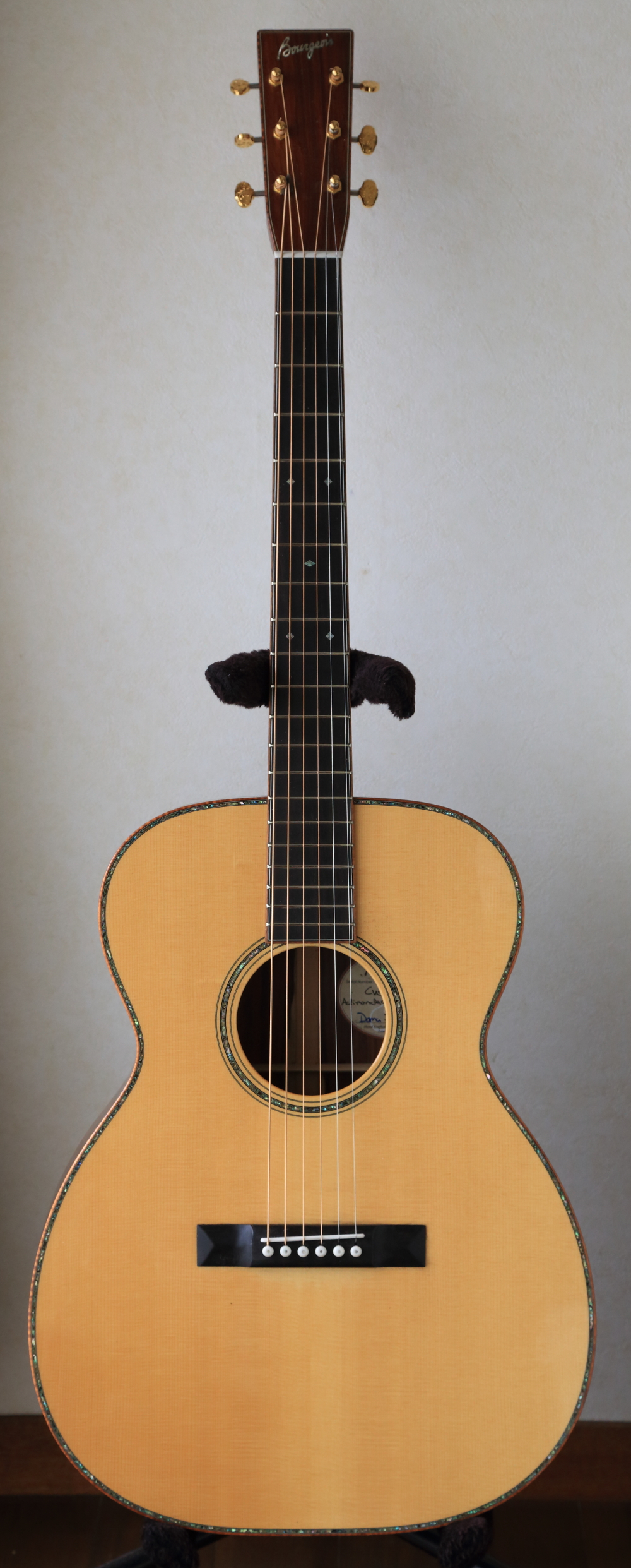

Bourgeois Custom OM

戻る
富山県にお住まいのHさんからBourgeois Custom OMのリペアご依頼をいただき、ブリッジ交換を含めた弦周りのリペアを行いました。リペア後のギターを受け取られて、とても暖かいメッセージが届きました。

ギター工房オデッセイ  樋口英之  様

今日ギター受け取りました。

ブリッジはオリジナルに近い形状に仕上がっていました。
早速弾いてみました。
今回思い切ってタスク化して良かったと思っています。
鈴鳴りが前より出てる感じです。
爪で弾くと違いがかなりわかります。
もしブリッジが破損しなければタスク化もしなかっただろうし、不運を前向きに受け止めてこれからもボジョアを楽しんでいきます。

Hさん、早速の暖かいメッセージをいただき、誠にありがとうございました。

今回は音響特性が大きく改善され弦周りのTUSQ化が顕著に表れた典型的なリペアでした。
ブリッジ取り外し後、接着補強を行ってオリジナルブリッジを使用するかどうか、かなり悩みましたが、新しくブリッジを削り出すことで結果としては良かったと思っています。

これからもとても美しいBourgeoisと一緒に素晴らしいギターライフをお送りください。

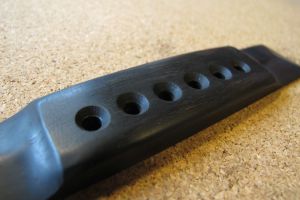

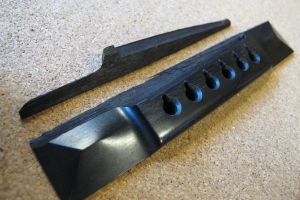

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

ブリッジ交換(新規作製)

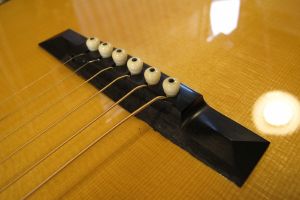

1.オリジナルブリッジです。

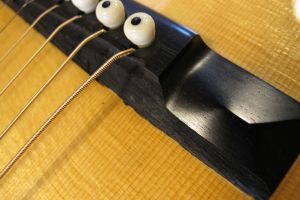

2.サウンドホール側が割れています。

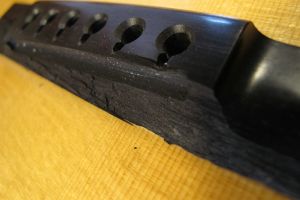

3.弦とブリッジピンを外しました。サドル溝底が割れています。

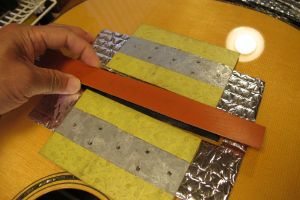

4.ブリッジを取り外しましょう。ラバーヒーターです。

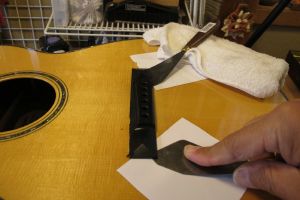

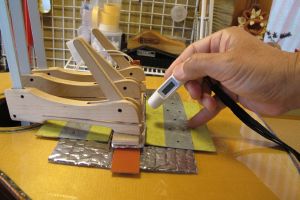

5.ヒーターをクランプした後、温度をモニタしながら徐々に温度を上げていき、接着面が緩むまで待ちます。

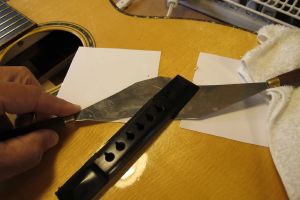

6.接着面にナイフを挿入していきます。

7.少しずつナイフを進めていきます。

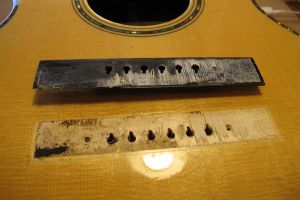

8.ブリッジが外れました。

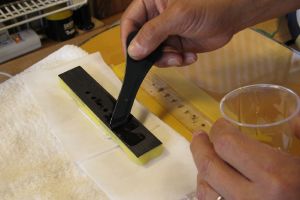

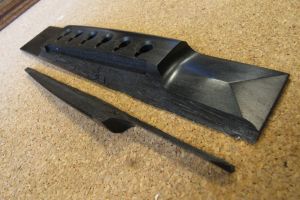

9.割れた破片と並べてみました。
10.両方を接着してテンプレートとして使います。

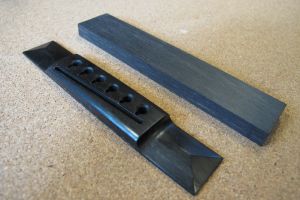

11.エボニーブランクです。新しいブリッジを削り出していきましょう。

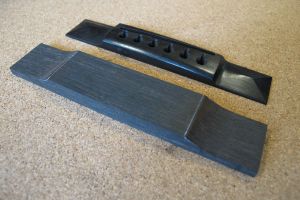

12.両サイドのスロープ加工を行いました。

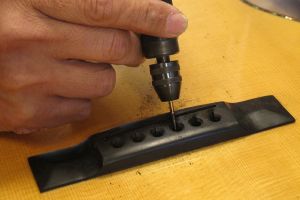

13.ブリッジピン穴を空けました。

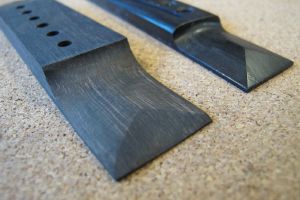

14.両サイドのピラミッド形状を少しずつ付けていきます。

15.スロープ傾斜も強くしていきます。

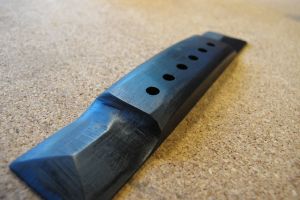

16.上下の丸みを付けました。

17.ブリッジピン穴の傾斜加工を終えました。

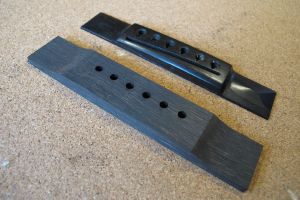

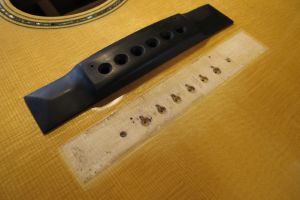

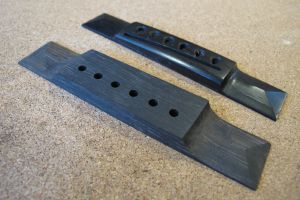

18.新しいブリッジ削り出しを終えました。接着を行いましょう。

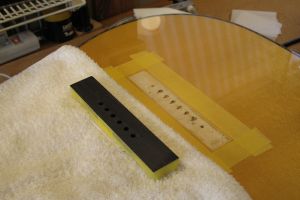

19.接着面周囲をマスキングテープで保護しました。

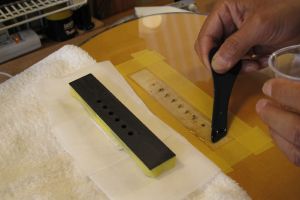

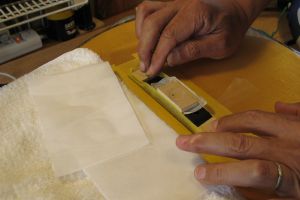

20.湯煎したニカワを接着面に塗ります。

21.全体に薄く塗っていきます。
22.そっとブリッジを乗せます。

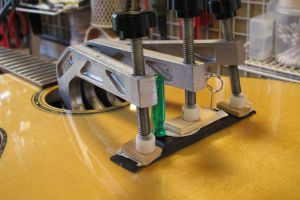

23.クランプしました。

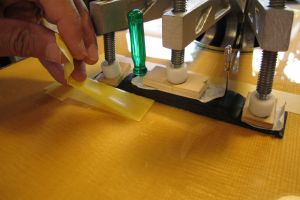

24.クランプで溢れたニカワを拭き取っていきます。

25.マスキングテープを剥がします。
26.このまま固着を待ちます。
27.固着後のブリッジです。
28.サドル溝を加工していきましょう。

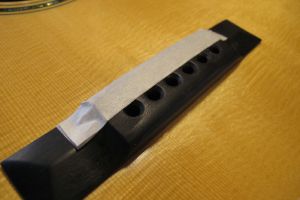

29.サドル位置を書き写すためにマスキングテープを2重に貼りました。
30.サウンドホールにチューナー、ブリッジにイントネーターを取り付けます。

31.ピッチ調整を行い、イントネーターでサドル山位置を確認していきます。

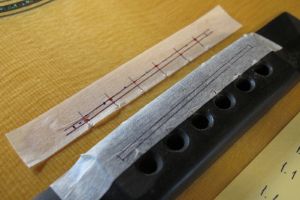

32.サドル溝位置を書き込みます。

33.溝位置とサドル山ピーク位置を別々に記録しておきます。

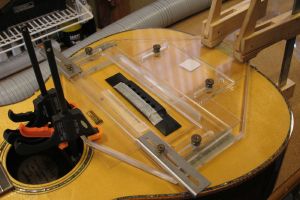

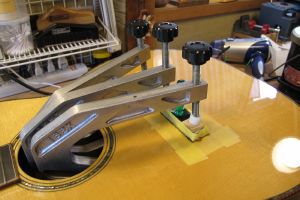

34.サドル溝加工ジグを取り付けました。

35.トリマの位置決めを行っています。

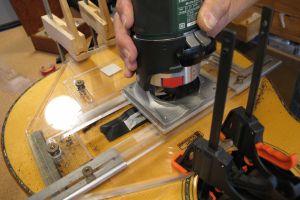

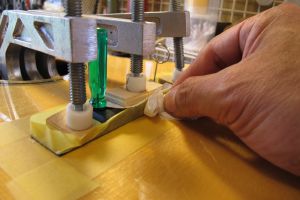

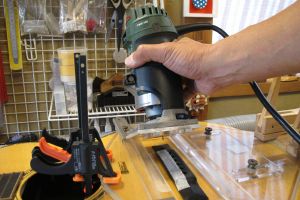

36.サドル溝加工を行っています。

サドル溝加工を行っている様子です。


37.マスキングテープをはがします。

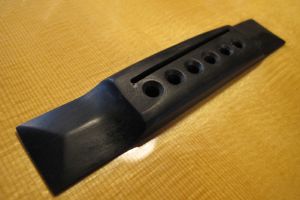

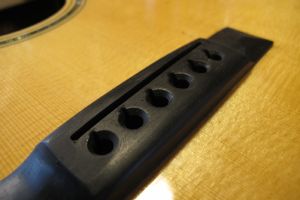

38.サドル溝加工を終えました。サドル作製工程へ移りましょう。

ブリッジプレート・リペア

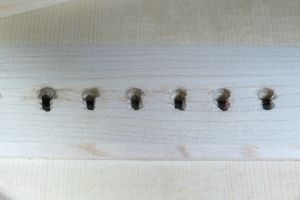

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。
2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

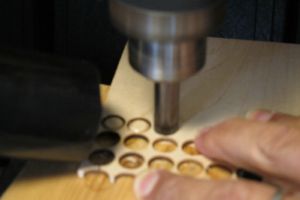

埋木用プラグを切り出している様子です。


3.完全に切り離さず、ぎりぎりのところで固定させておきます。

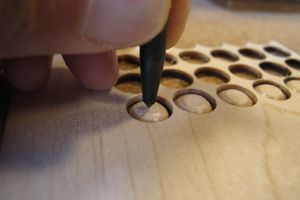

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

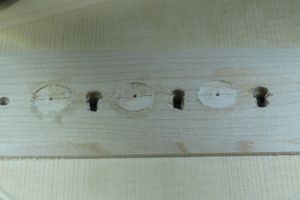

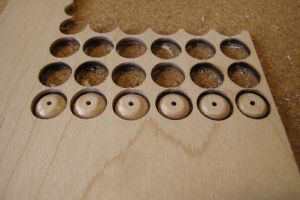

5.小穴があいたプラグです。まだ材に固定されています。

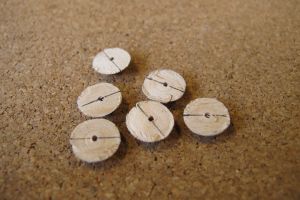

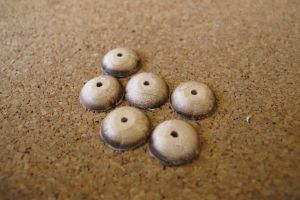

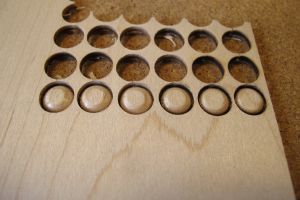

6.切り出し終えたプラグたちです。プラグの裏側には木目がわかるように線を入れておきます。

7.プラグの裏側には木目がわかるように線を入れておきます。

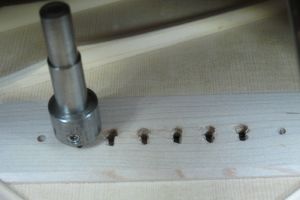

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

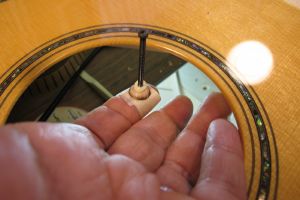

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

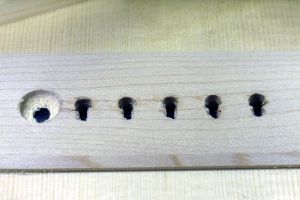

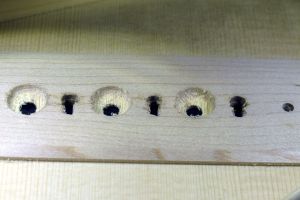

11.1弦の凹み加工を終えたブリッジプレートです。

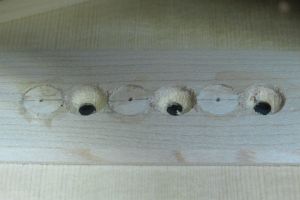

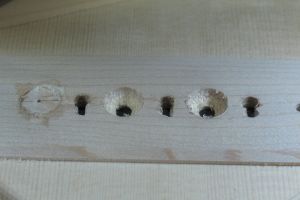

12.同様にして3,5弦の凹み加工も行いました。

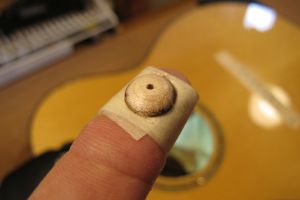

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

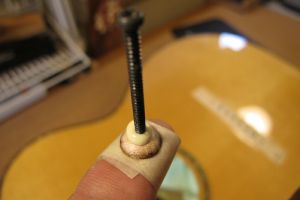

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

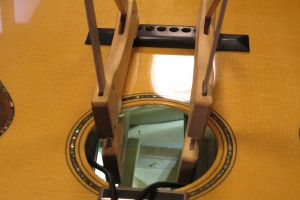

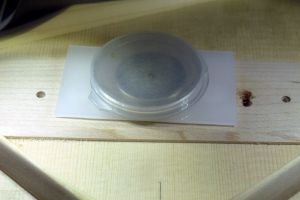

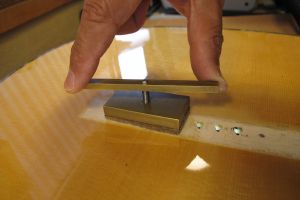

18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。

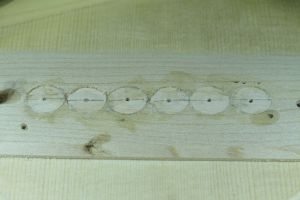

20.6弦すべてのプラグ接着を終えました。

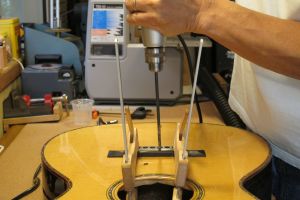

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。

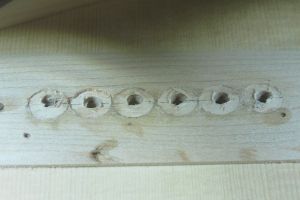

23.プラグにブリッジピン穴を開けました。

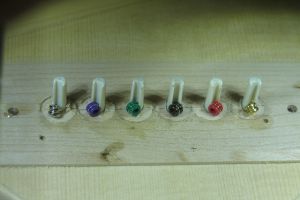

24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

フレットすりあわせ

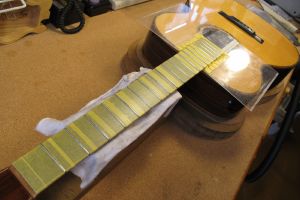

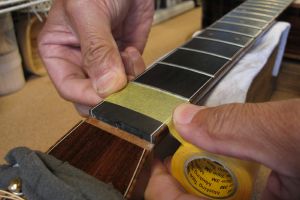

1.マスキングテープでフィンガーボードを保護します。

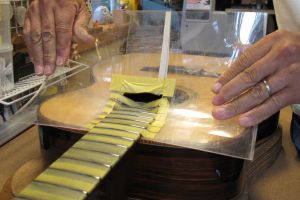

2.ボディもアクリル板でカバーしました。

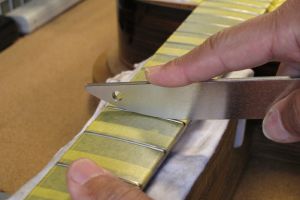

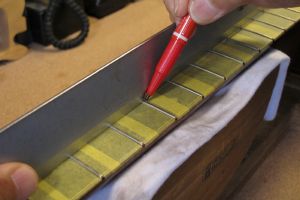

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

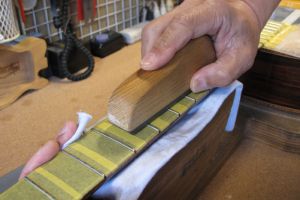

4.マークされた部分を中心にフラットファイルでサンディングします。

5.平らになったフレット山を専用のヤスリで丸くしていきます。

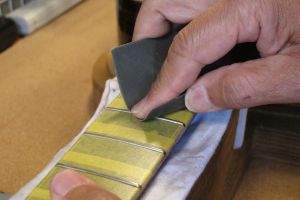

6.紙ヤスリ(#400)で粗研磨します。

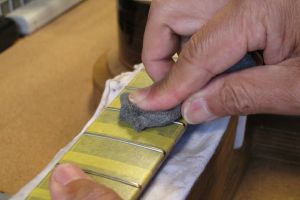

7.さらにスチールウールで研磨を進めます。
8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

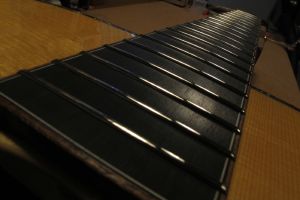

10.ピカピカのフレットになりました。

ナット交換

1.オリジナルナットです。

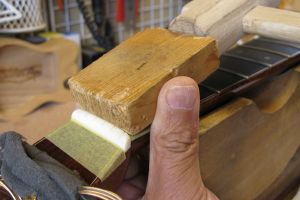

2.当て木を当ててコンとたたきます。

ナット取り外しの様子です。

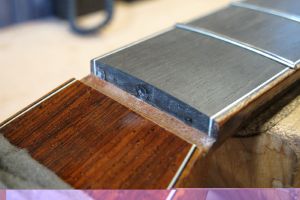

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

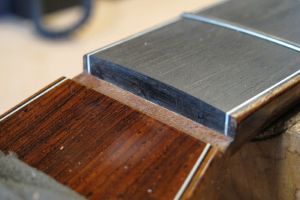

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

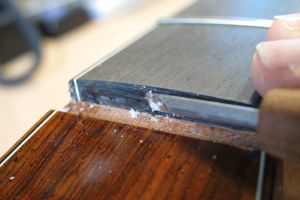

7.フラットファイルを使ってナットの平面を削り出します。

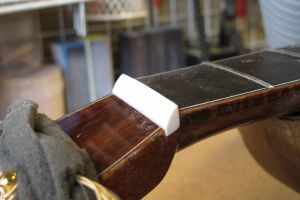

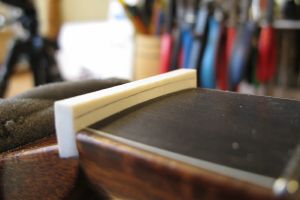

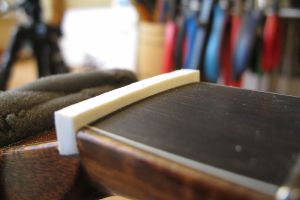

8.ナット溝にピッタリはまるようになりました。

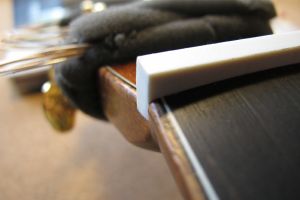

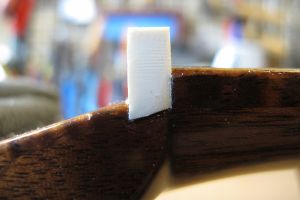

9.1弦側からもナットの密着を確認します。
10.ナットのサイドもこの段階で面取り加工しておきます。

11.フレットの高さに合わせてケガキ線を入れます。

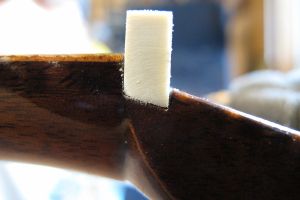

12.ナット上部を切り取りました。

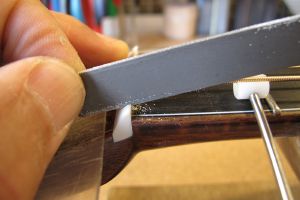

13.ヘッド側に放物曲面を削り込んでいきます。
14.ナットらしくなってきました。

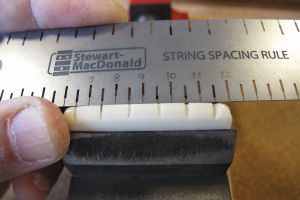

15.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)

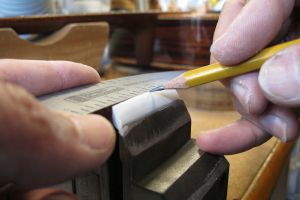

16.弦溝位置を新しいナットに書き込みます。

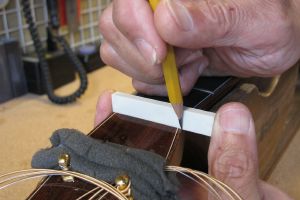

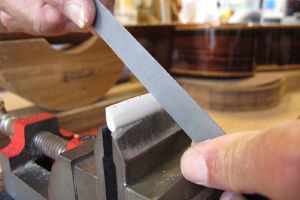

17.弦溝を専用のヤスリで彫り込んでいきます。

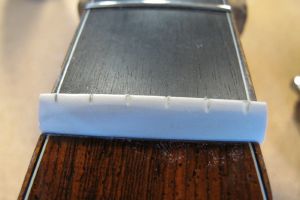

18.弦高調整前のナットです。

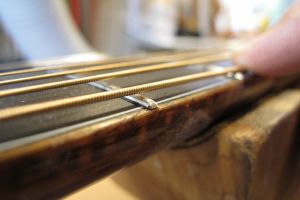

19.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
20.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

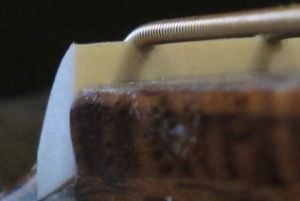

21.ナット高調整前の弦溝です。

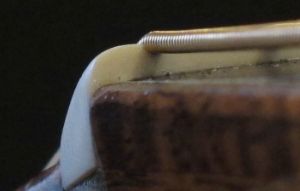

22.弦高調整後のナット弦溝です。

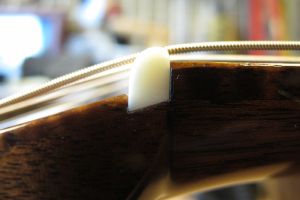

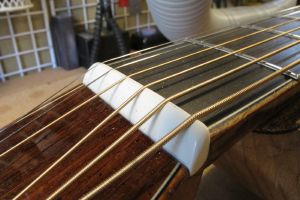

23.他の弦も同じ要領で調整しました。弦高調整後のナットです。

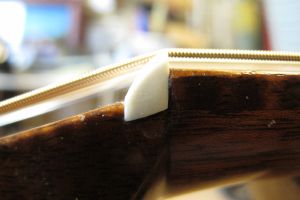

24.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

ピッチ調整~サドル作製

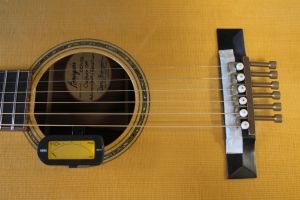

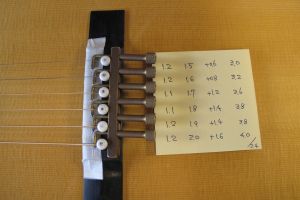

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

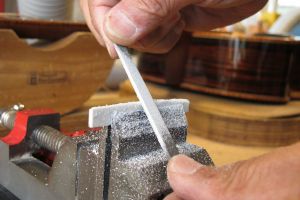

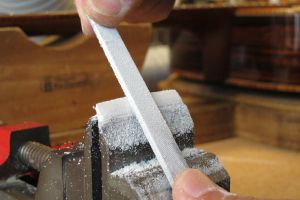

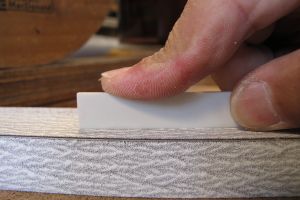

5.サドルの底はフラットファイルで平面をつけていきます。

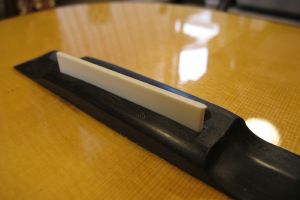

6.サドル溝にピッタリはまるように加工できました。

7.サドルの端も溝にピッタリはまっていることを確認します。

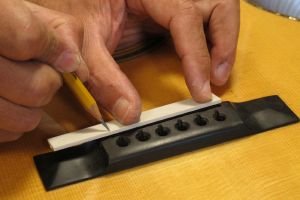

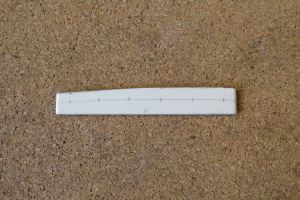

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

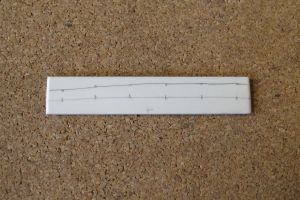

10.サドル上部にピーク位置を書き写します。

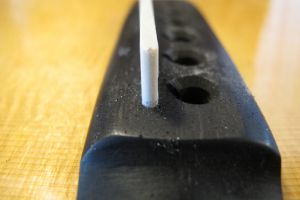

11.サドルピーク位置を削りだしていきます。

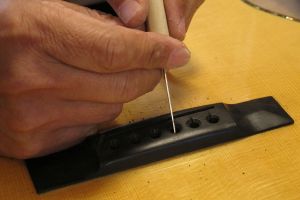

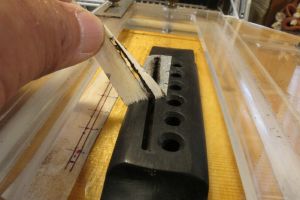

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

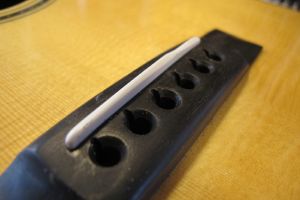

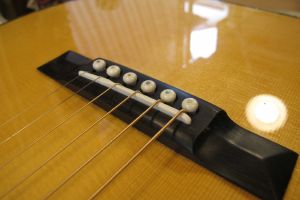

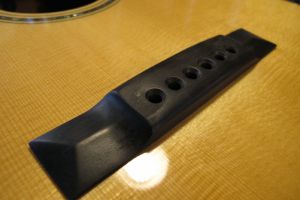

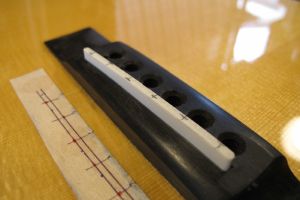

16.完成したブリッジとサドルです。
