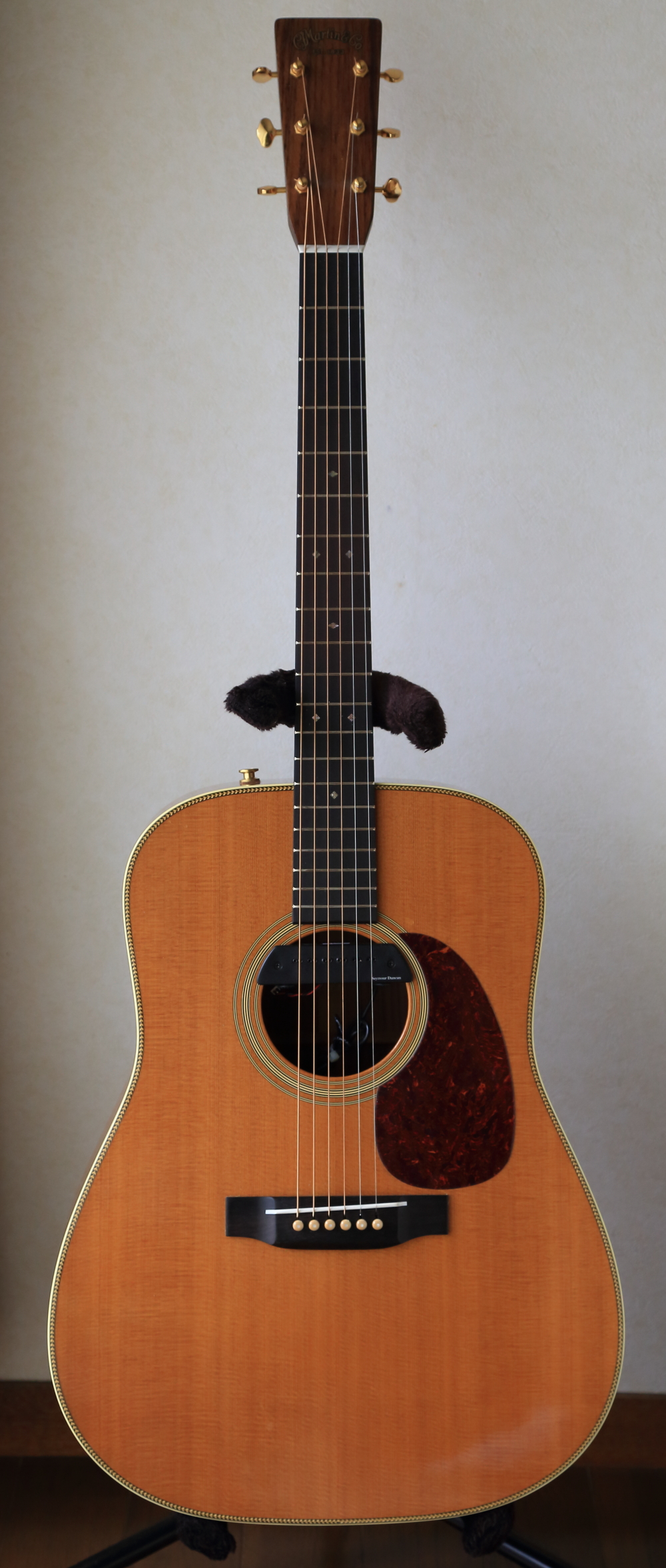

岡山県にお住まいのH.M.さんからMartin HD-28VとGibson J-50のリペアご依頼をいただきました。Martin HD-28Vはフレット交換、ボディ割れ補修を含むトータルリペアを行いました。


フレット交換

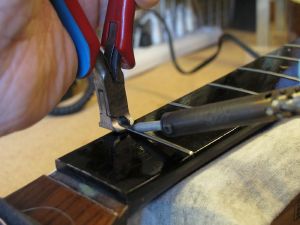

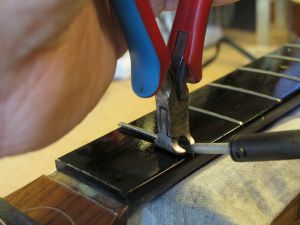

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。


3.フィンガーボードの平面性を確認します。

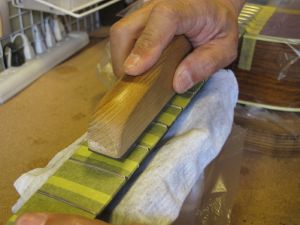

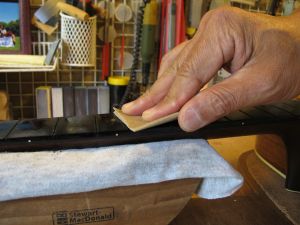

4.軽くサンディングします。

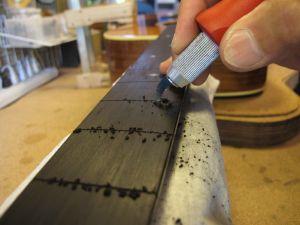

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。

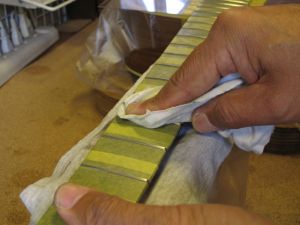

6.ここでフィンガーボードをクリーニングします。

7.フレットプレスの準備が整いました。

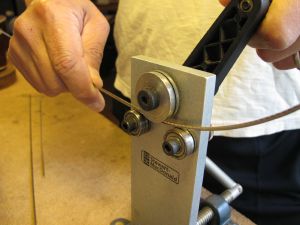

8.フレットベンダーでフレットにアールをつけていきます。

9.フィンガーボードの湾曲度（アール）を計測します。

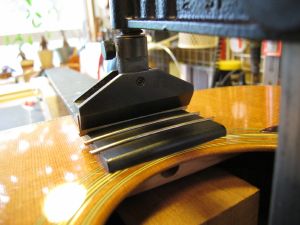

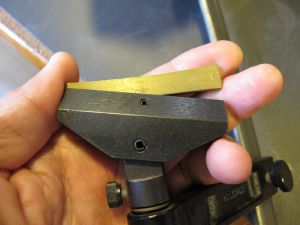

10.第一のフレットプレス・ジグです。

11.アールにあった先端ビットをジグのプレス部に固定します。
12.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

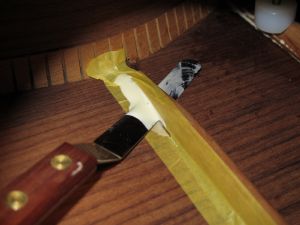

13.ジグをサウンドホールから入れていきます。

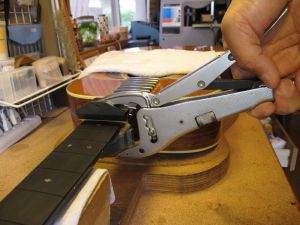

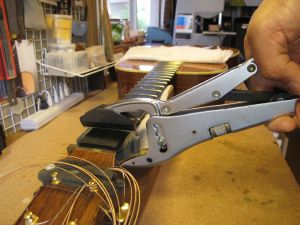

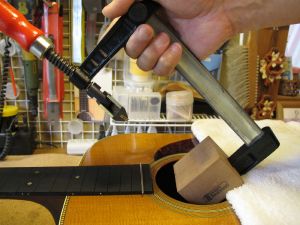

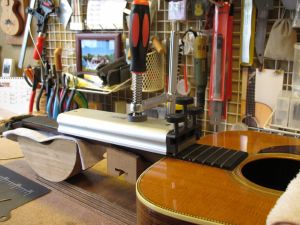

14.ハンドルを回してフレットをプレスします。

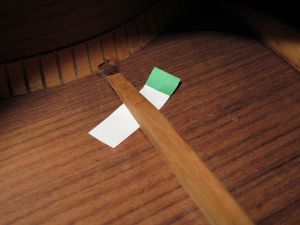

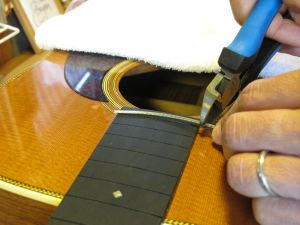

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

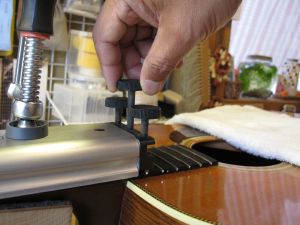

16.2つ目のジグはこのように固定します。

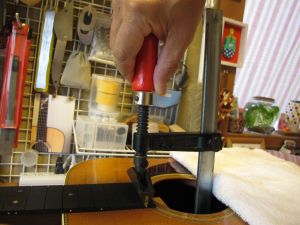

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

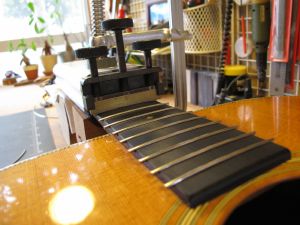

フレットをプレスしている様子です。

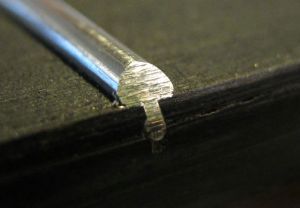

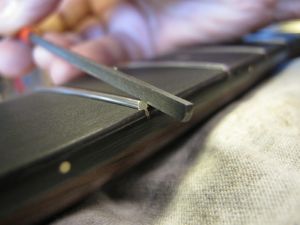

21.打ち込み終わったフレットの端は飛び出ています。

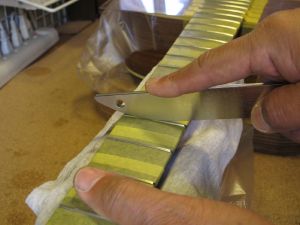

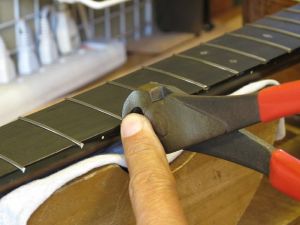

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

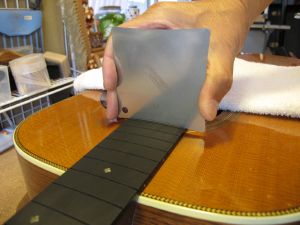

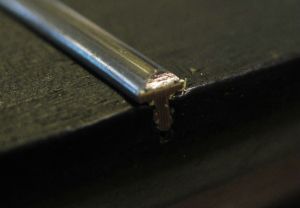

23.カットしたフレット端です。

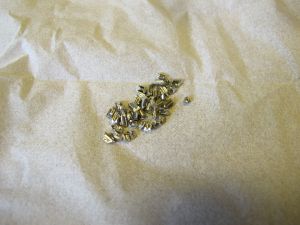

24.カットしたフレット片は失わないように一カ所にまとめておきます。

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します。

フレット端を整形している様子です。

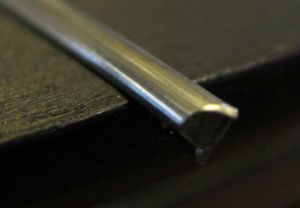

27.整形されたフレット端です。
28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

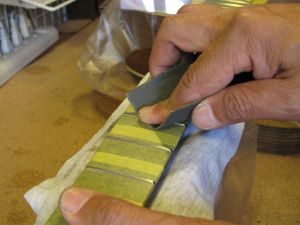

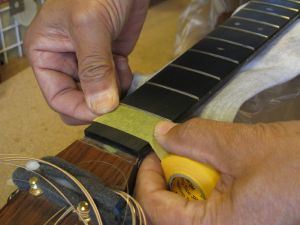

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。
30.ボディもアクリル板でカバーしました。

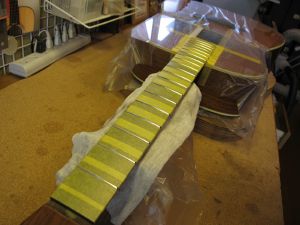

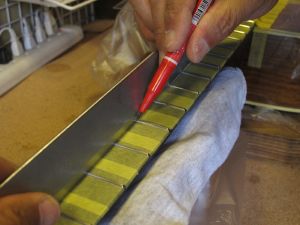

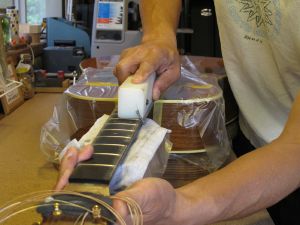

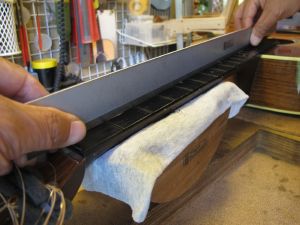

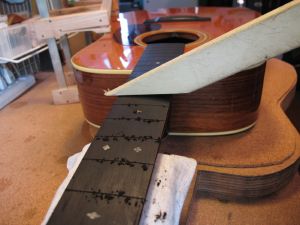

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。
32.マークされた部分を中心にフラットファイルでサンディングします。

33.平らになったフレット山を専用のヤスリで丸くしていきます。
34.紙ヤスリ（#400）で粗研磨します。

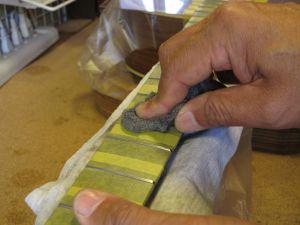

35.さらにスチール・ウールで研磨を進めます。
36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

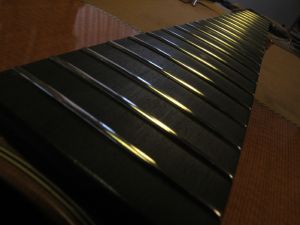

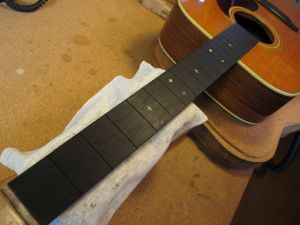

38.ピカピカのフレットになりました。


ナット交換

1. オリジナルナットです。
2.当て木を当ててコンとたたきます。

ナット取り外しの様子です。


3.ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

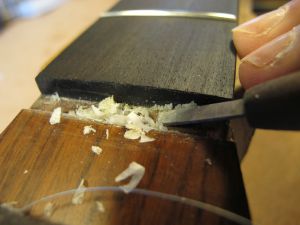

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

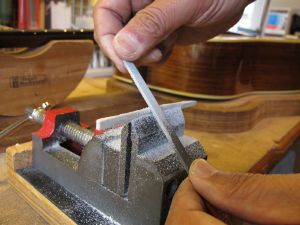

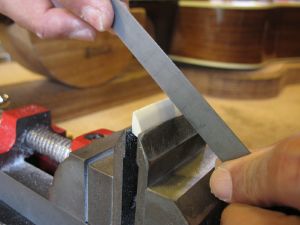

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

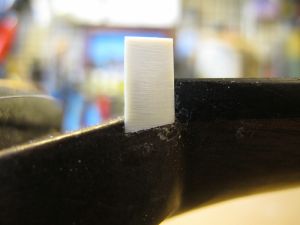

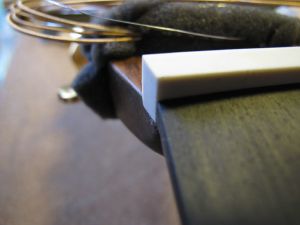

9.1弦側からもナットの密着を確認します。

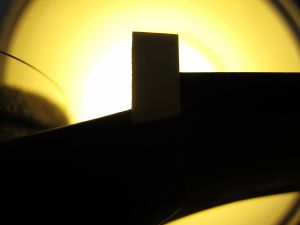

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

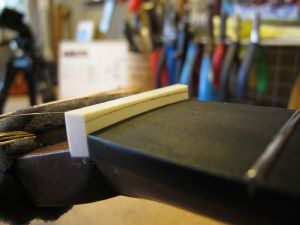

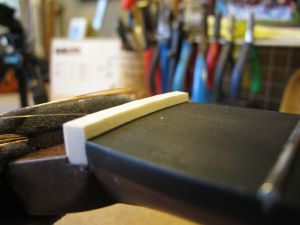

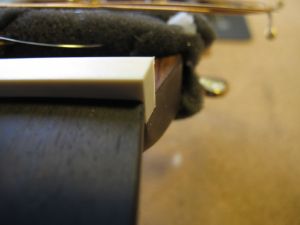

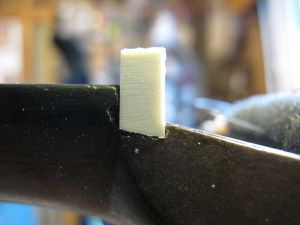

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

13.フレットの高さに合わせてケガキ線を入れました。

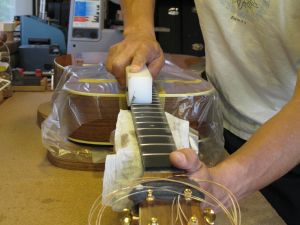

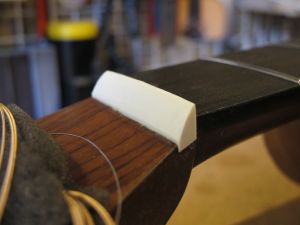

14.ナット上部をカットしました。

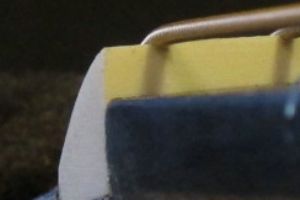

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

17.オリジナルナットから弦溝位置を読みとります。

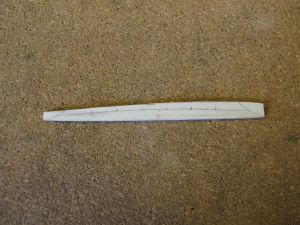

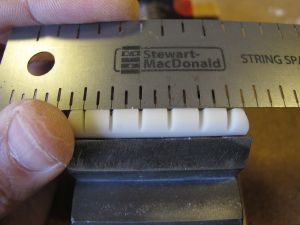

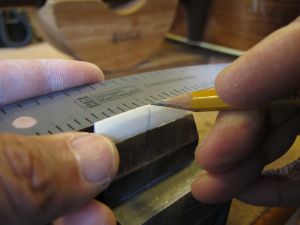

18.弦溝位置を新しいナットに書き込みます。

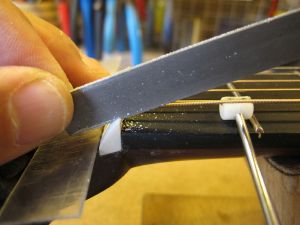

19.弦溝を専用のヤスリで彫り込んでいきます。

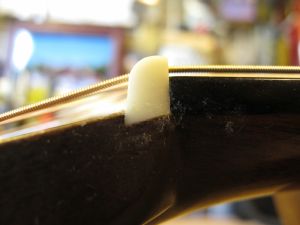

20.弦高調整前のナットです。

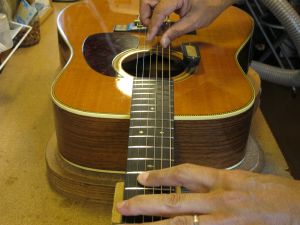

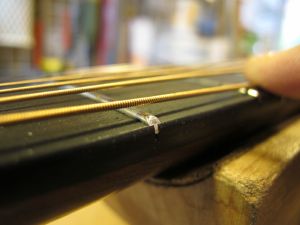

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。
24.弦高調整後のナット弦溝です。

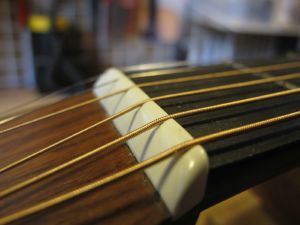

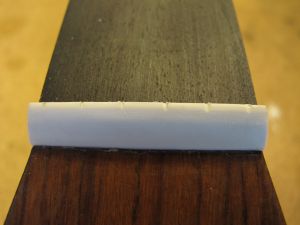

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


サドル作製

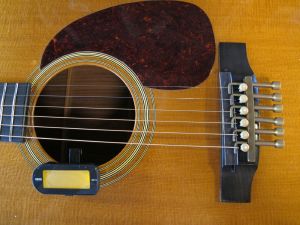

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。

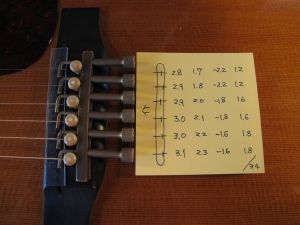

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

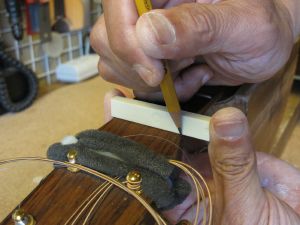

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

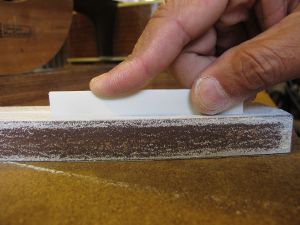

5.サドルの底はフラットファイルで平面をつけていきます。

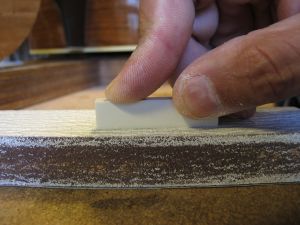

6.サドル溝にピッタリはまるように加工できました。

7.サドルの端も溝にピッタリはまっていることを確認します。

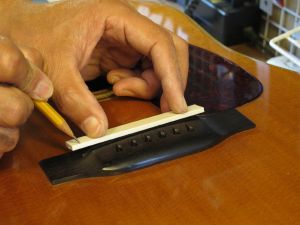

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

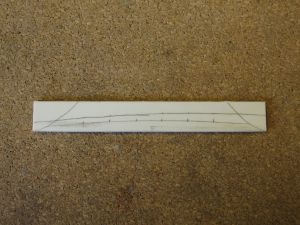

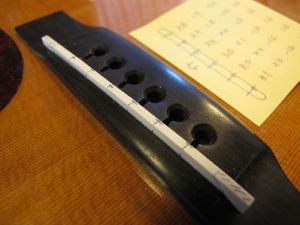

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

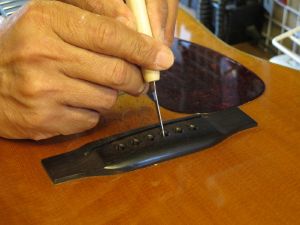

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

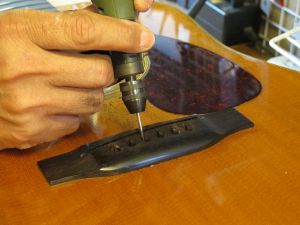

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。

15.ロングサドル・エッジスロープの加工を行います。

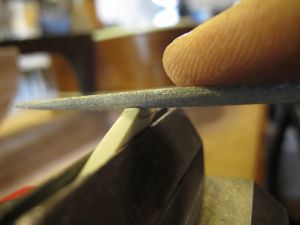

16.半丸ヤスリでスロープを粗く削り取ります。

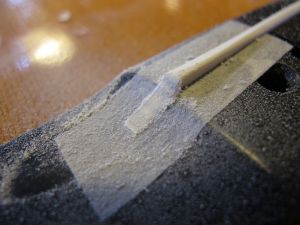

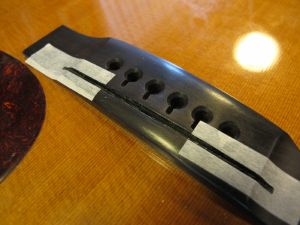

17.ブリッジ面をマスキングテープで保護します。

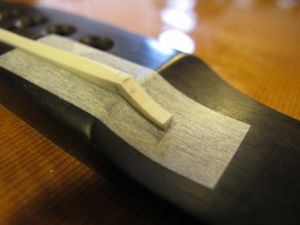

18.粗削りを行ったサドルを取り付けました。

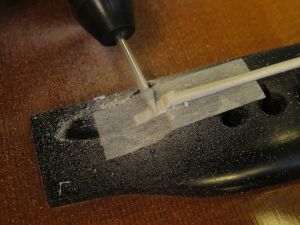

19.ミニルーターに円錐ビットを取り付けて少しずつブリッジ面に合うようサドルスロープを低くしていきます。

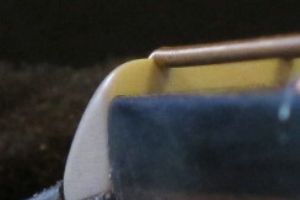

20.ルーター加工を終えたところです。マスキングテープを少しこするところで止めました。

ロングサドル端スロープ整形の様子です。

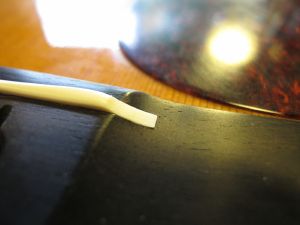

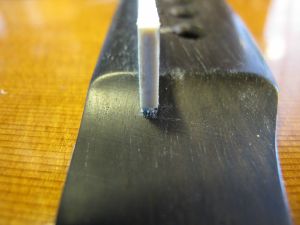

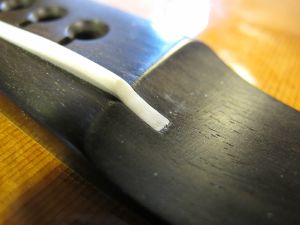

21.スロープ加工後のエッジです。
22.ブリッジ面とほとんどツライチになっています。

23.サドルを取り付けました。

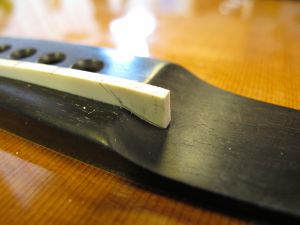

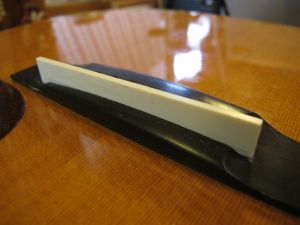

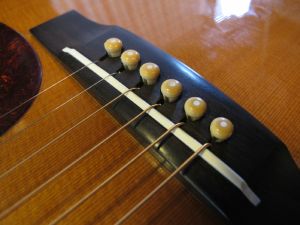

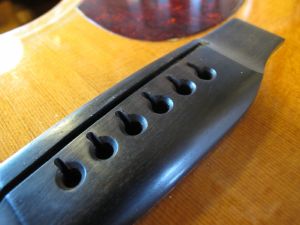

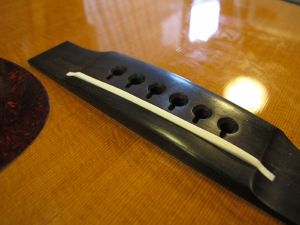

24.完成したオフセットサドルとブリッジです。


ボディ割れリペア

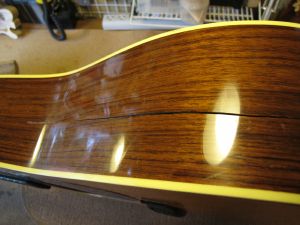

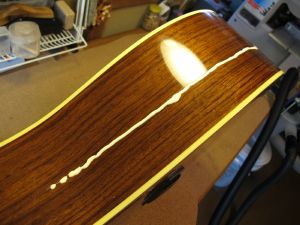

1.ボディサイドに割れが見られます。

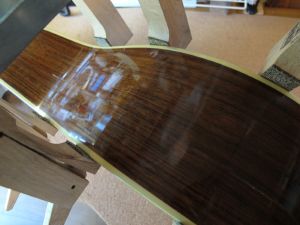

2.バックにも割れが見られます。

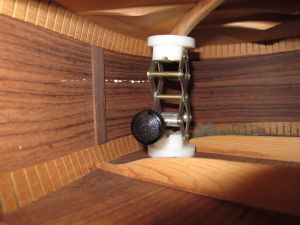

3.ボディ内部にジャッキを入れ、割れを少し広げてボンドを流します。

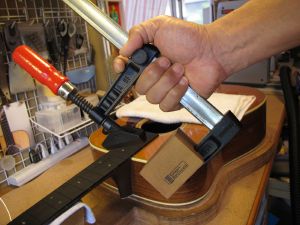

4.割れ部分をクランプしながらジャッキを少しずつ緩めていきます。

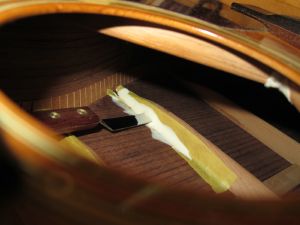

5.ボディ内部の様子です。
6.溢れたボンドを取り除き、固着を待ちます。

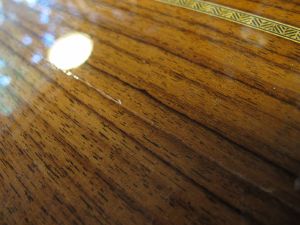

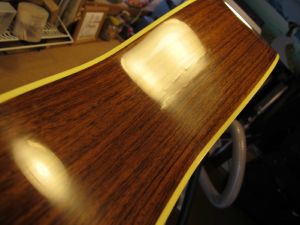

7.固着後タッチアップを行いました。

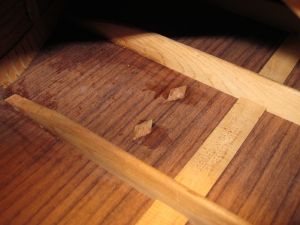

8.バックの補強パッチです。


ブレイシング割れ・浮きリペア

1.バック・ブレイシングです。浮きと共に割れが見られます。

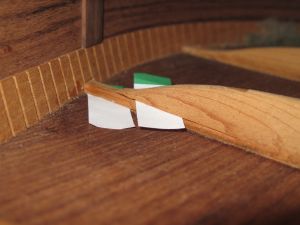

2.マスキングテープを貼った上にボンドを乗せて割れ・浮き部分にボンドを流し込んでいきます。

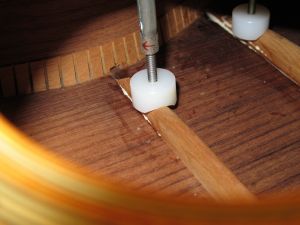

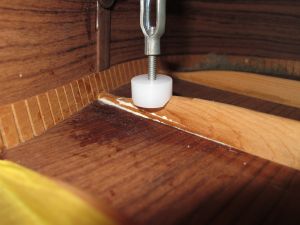

3.ジャッキで固定して固着を待ちます。
4.さらに他のブレイシングにも浮きが見られます。

5.こちらもボンドを流し込みます。
6.ジャッキで固定しました。


ピックアップ取り付け

1.エンドピンジャック穴加工を行います。

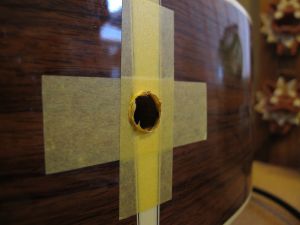

2.オリジナルエンドピンを外し、マスキングテープで保護した後、穴を拡張しました。

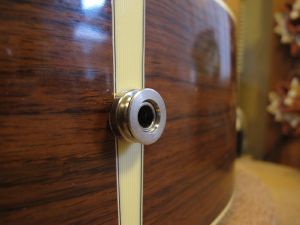

3.エンドピンジャックを取り付けました。

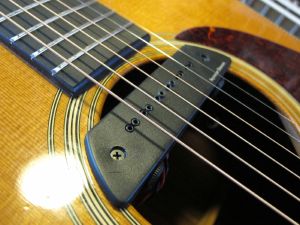

4.サウンドホールにピックアップを取り付けました。


ストラップピン取り付け

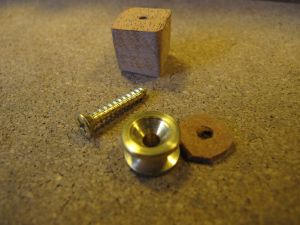

1.ストラップピンとマホガニ材です。

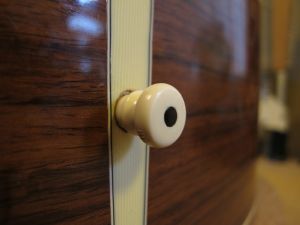

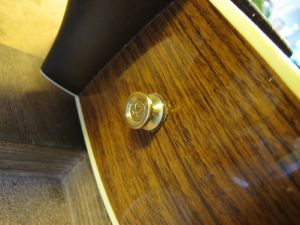

2.ボディサイドにピンを取り付けました。
