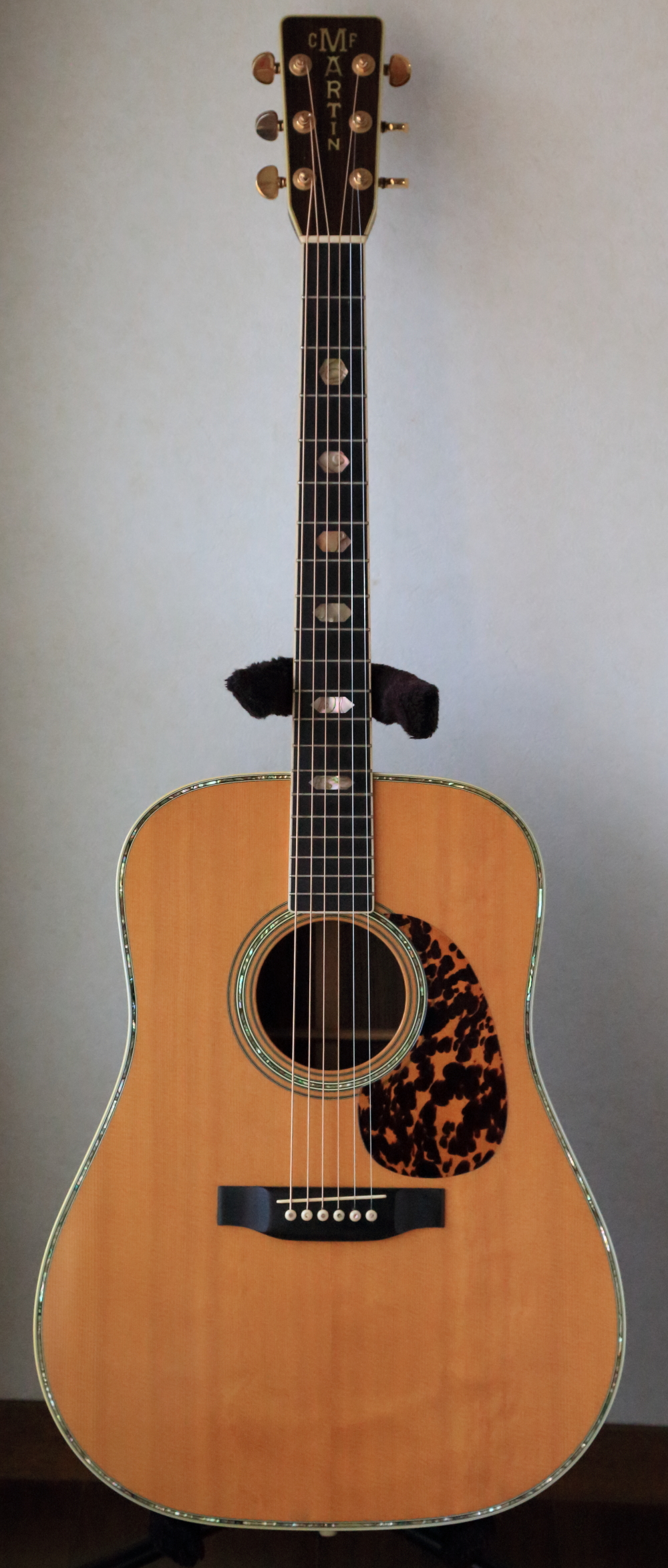

Martin D-41

戻る
兵庫県にお住まいのM.T.さんからMartin D-41のリペアご依頼をいただき、ブリッジプレート・リペア、バインディング剥がれリペア、およびピックガード交換を行いました。


ブリッジプレート・リペア

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

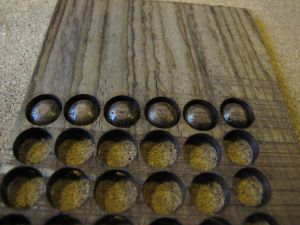

2.ローズウッド材からブリッジプレート・リペアのためのプラグを切り出します。

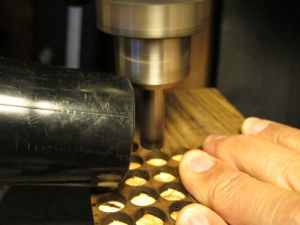

埋木用プラグを切り出している様子です。


3.完全に切り離さず、ぎりぎりのところで固定させておきます。

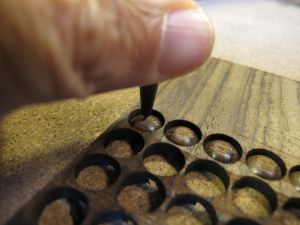

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

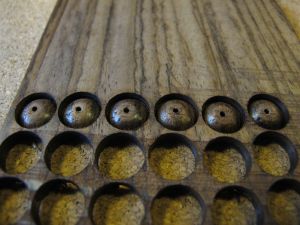

5.小穴があいたプラグです。まだ材に固定されています。

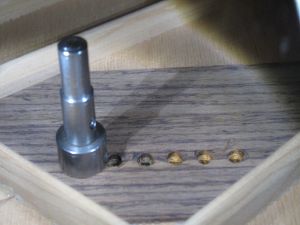

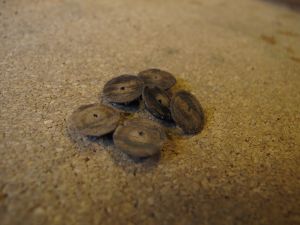

6.切り出し終えたプラグたちです。プラグの裏側には木目がわかるように線を入れておきます。

7.プラグの裏側には木目がわかるように線を入れておきます。

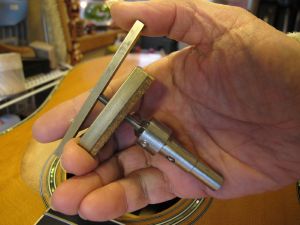

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

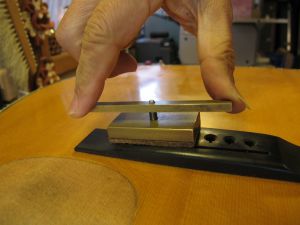

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

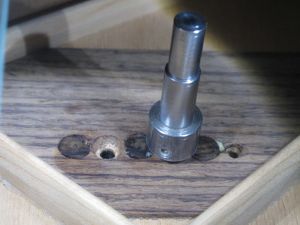

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

11.1弦の凹み加工を終えたブリッジプレートです。

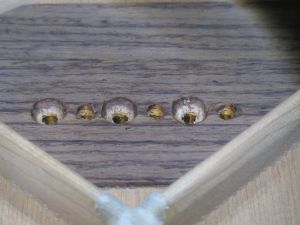

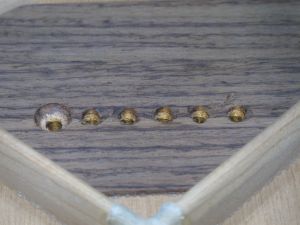

12.同様にして3,5弦の凹み加工も行いました。

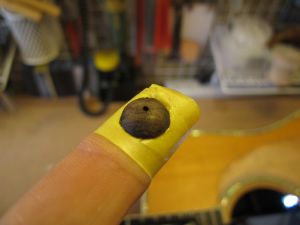

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

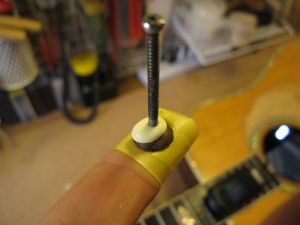

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

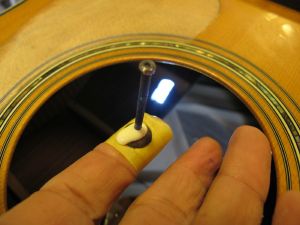

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。

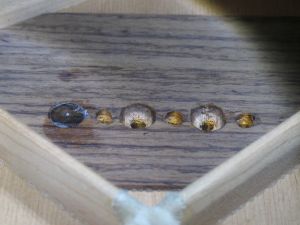

16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

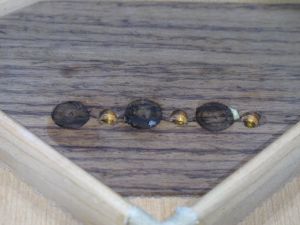

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

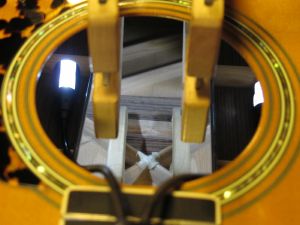

18.ワックスペーパーと当て木を挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。

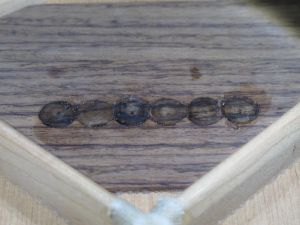

20.6弦すべてのプラグ接着を終えました。

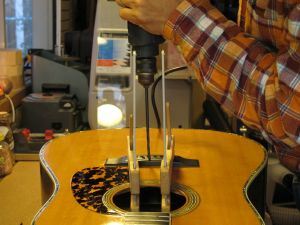

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。


23.プラグにブリッジピン穴を開けました。

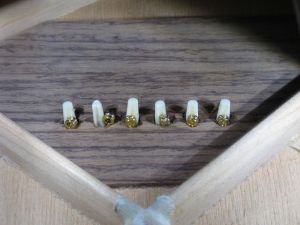

24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。


バインディング剥がれリペア

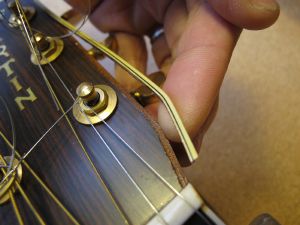

1.ヘッド部です。

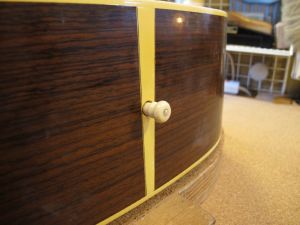

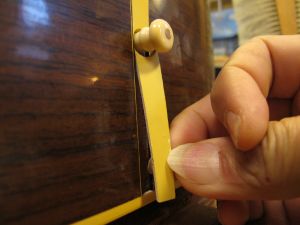

2.こちらはボトム部です。

3.バインディングが浮いていますので接着補強します。

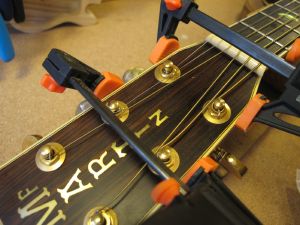

4.ヘッド部バインディングを固定しています。

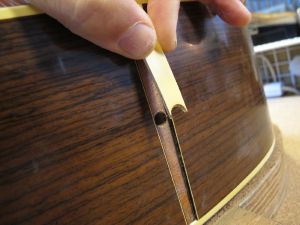

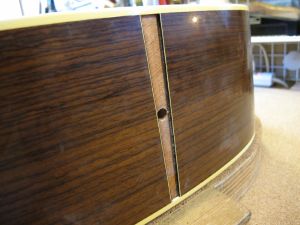

5.ボトム部は一旦取り外しました。
6.接着補強完了です。


ピックガード交換

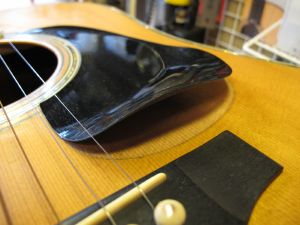

1.オリジナルピックガードです。経年収縮により周囲が浮きかけています。

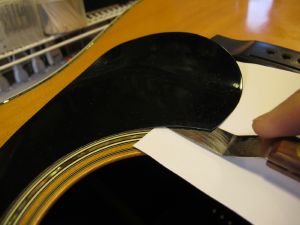

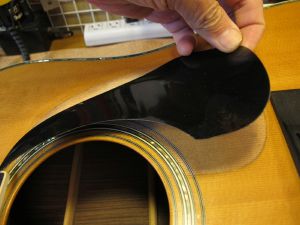

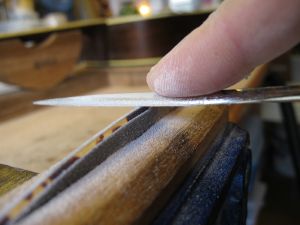

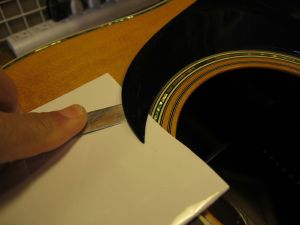

2.ナイフを使って剥がしていきます。

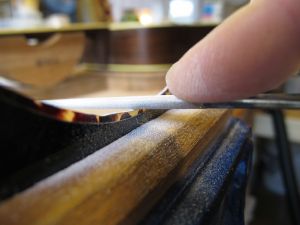

3.トップ板を傷つけいないようにゆっくりと進めていきます。
4.取り外せました。

5.TOR-TIS素材シートから少し大きめに切り出しました。

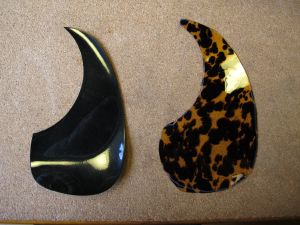

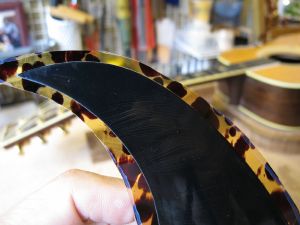

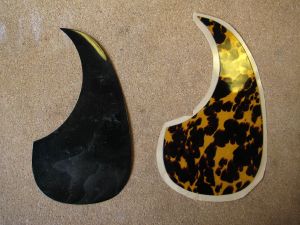

6.オリジナルピックガードと重ねます。

7.周囲を削っていきます。
8.TOR-TIS素材は常温では堅くなり、割れやすいので慎重に作業を進めていきます。

9.両面接着シートを少し大きめに切り出しました。

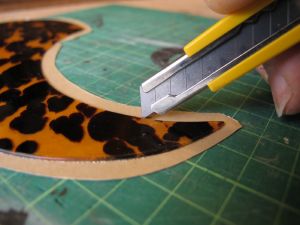

10.シートをピックガードに貼って、はみ出た部分をカットします。

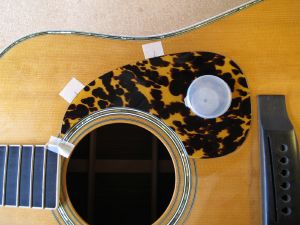

11.位置決めをしています。

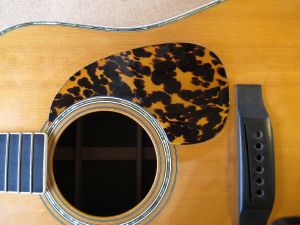

12.ピックガード交換完了です。
