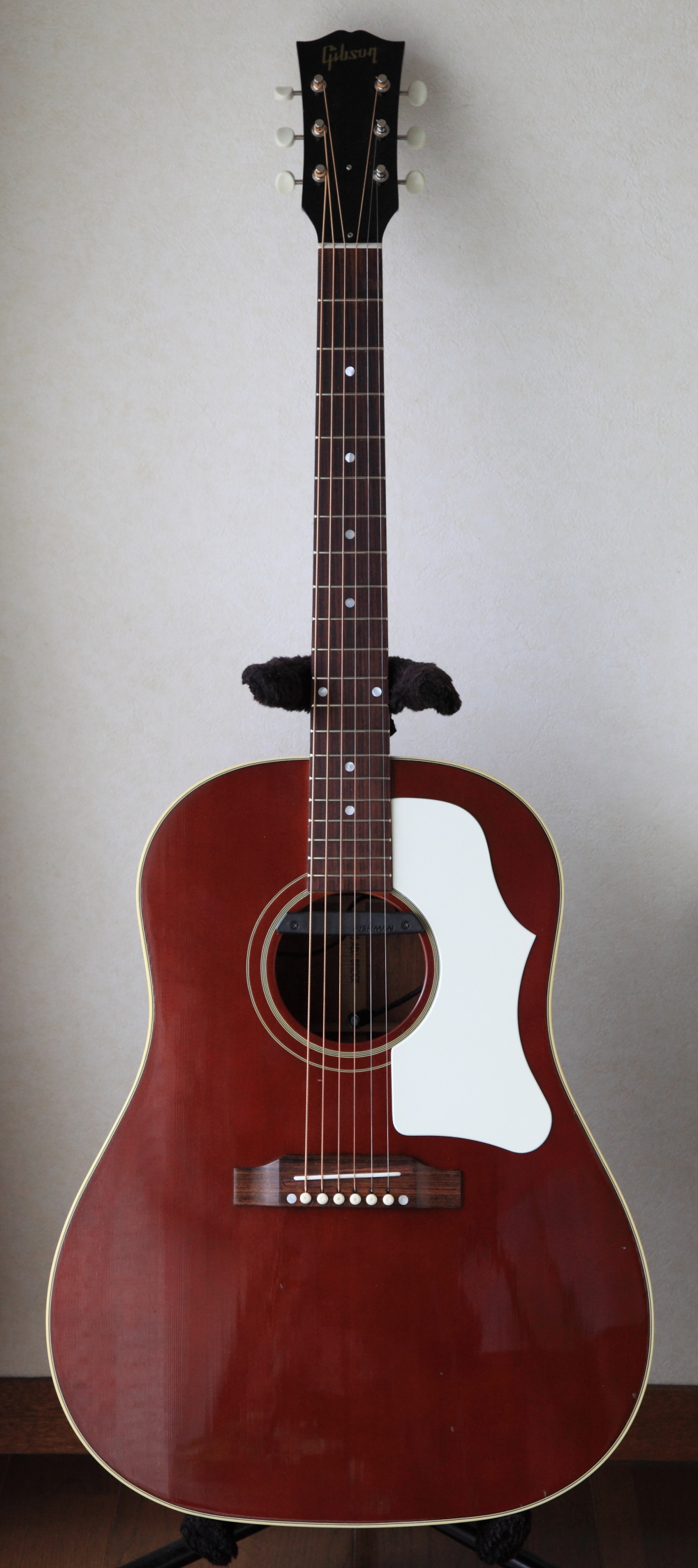

岡山県にお住まいのM.A.さんからGibson J-45とFender Stratocasterのリペアご依頼をいただきました。Gibson J-45はフレット交換、アジャスタブル・サドルのスロット化、および弦周りのTUSQ化を行いました。

アジャスタブル・サドル・スロット化

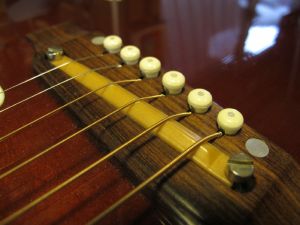

1.Gibsonアジャスタブルサドルです。

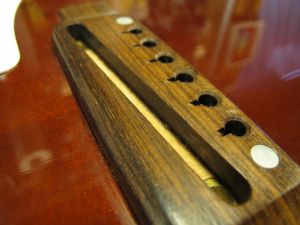

2.サドルを取り外しました。溝内には接着剤が溢れた跡やトップ板の凹凸が見られます。

3.溝内をクリーニングしました。
4.サドル溝より少し大きめにローズウッド材を切り出しました。

5.サドルスロット・サイズに合わせてピッタリのスラブを切り出しました。
6.埋木の上部をブリッジ面に合わせて切り取ります。

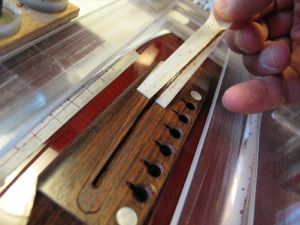

7.埋木したブリッジに2重にマスキングテープを貼りました。

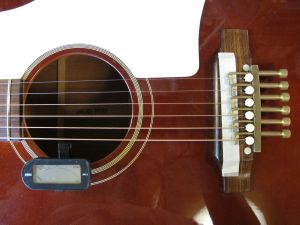

8.イントネーターとチューナーを取り付けました。

9.全てのフレットについてピッチを確認し、ずれている場合にはイントネーターのサドル山位置を調整します。

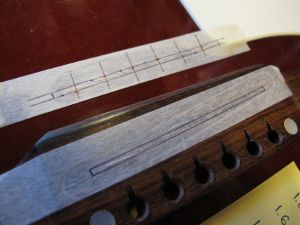

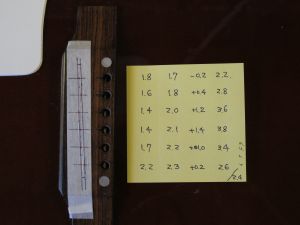

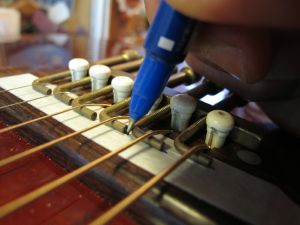

10.ピッチ調整後のサドル山位置をマスキングテープにマーキングしていきます。

11.サドル山位置とサドル溝位置を重ねていたマスキングテープに書き込んでおきます。

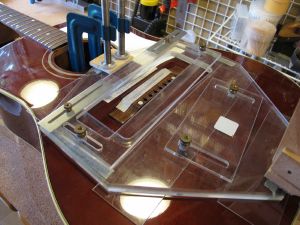

12.サドル溝加工ジグを取り付けました。

13.トリマのビット先端がサドル溝をなぞるように位置を微調整します。
14.サドル溝を掘っています。

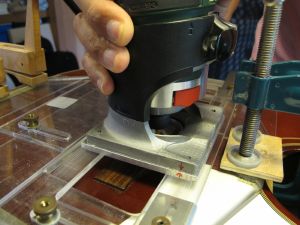

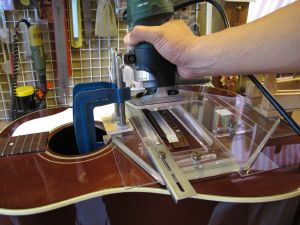

サドル溝加工ジグとトリマで溝加工を行っている様子です


15.マスキングテープを剥がします。

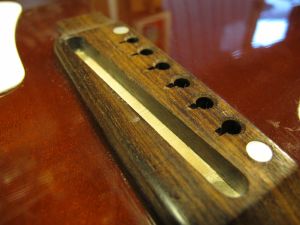

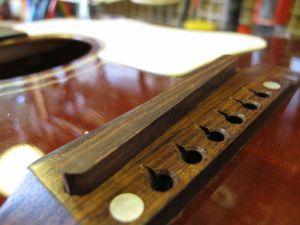

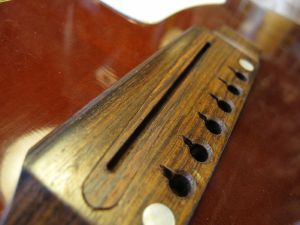

16.ジグも取り外し、サドルスロット化ができました。あとはサドル作製を行いましょう。


フレット交換

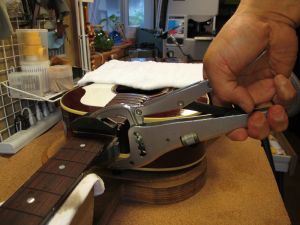

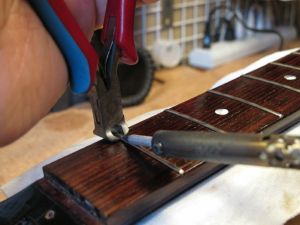

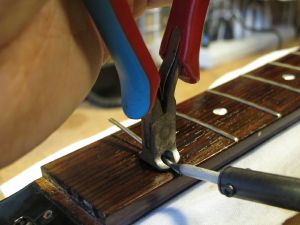

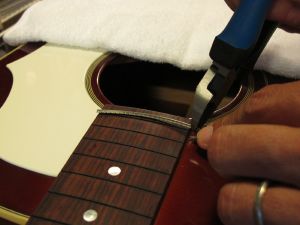

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

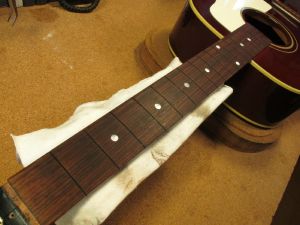

3.フィンガーボードの平面性を確認します。

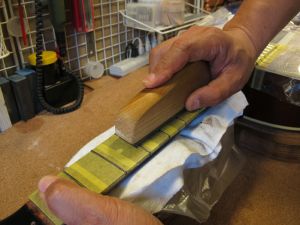

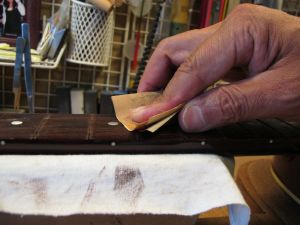

4.軽くサンディングします。

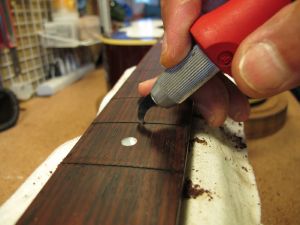

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.ここでフィンガーボードをクリーニングします。

フレット溝クリーニングの様子です。

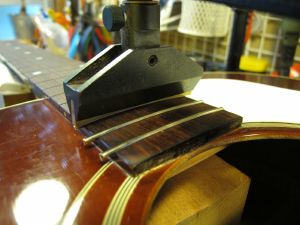

7.フレットプレスの準備が整いました。

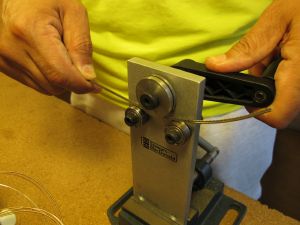

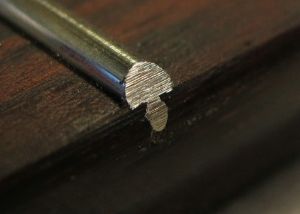

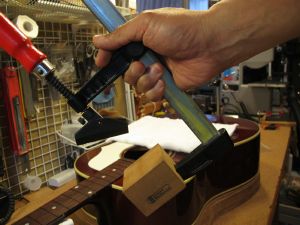

8.フレットベンダーでフレットにアールをつけていきます。

9.フィンガーボードの湾曲度（アール）を計測します。

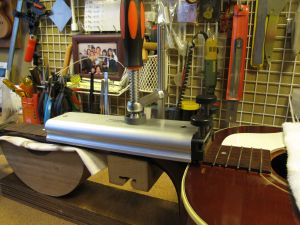

10.第一のフレットプレス・ジグです。

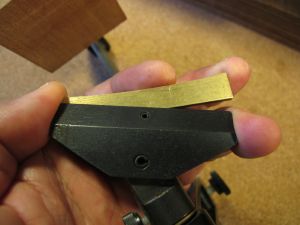

11.アールにあった先端ビットをジグのプレス部に固定します。
12.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

13.ジグをサウンドホールから入れていきます。

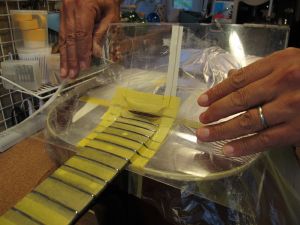

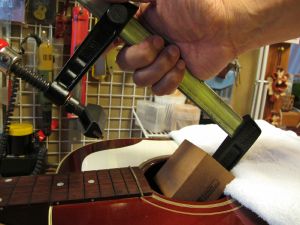

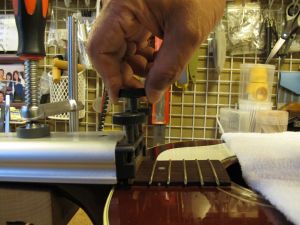

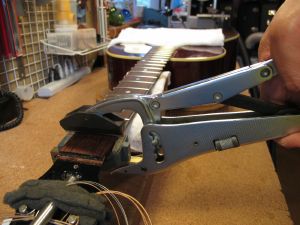

14.ハンドルを回してフレットをプレスします。

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。
16.2つ目のジグはこのように固定します。

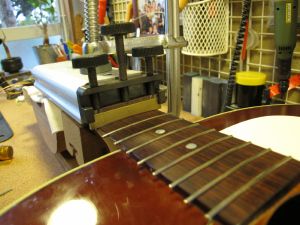

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

フレットをプレスしている様子です。

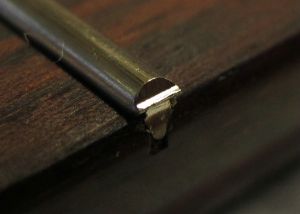

21.打ち込み終わったフレットの端は飛び出ています。

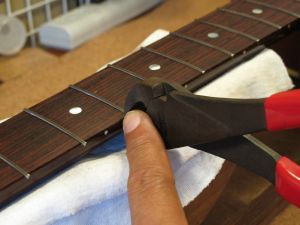

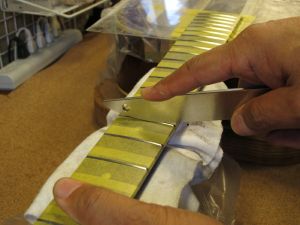

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

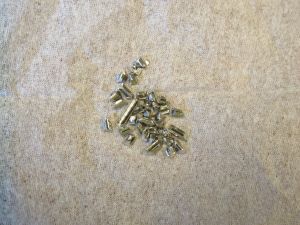

23.カットしたフレット端です。
24.カットしたフレット片は失わないように一カ所にまとめておきます。

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します。

フレット端を整形している様子です。


27.整形されたフレット端です。
28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

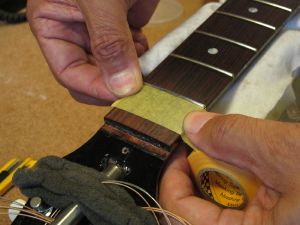

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

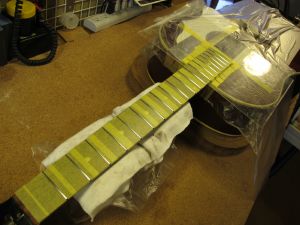

30.ボディもアクリル板でカバーしました。

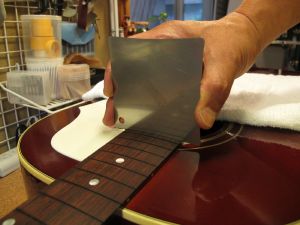

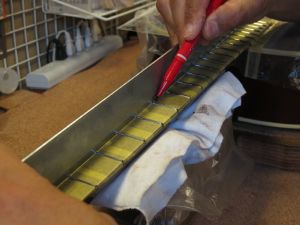

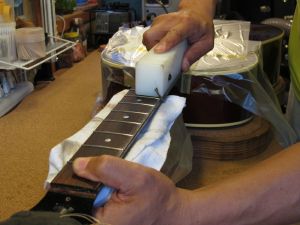

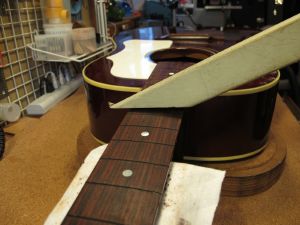

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

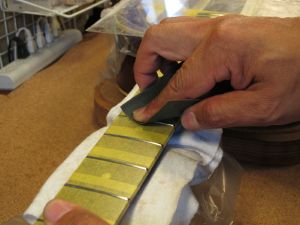

32.マークされた部分を中心にフラットファイルでサンディングします。

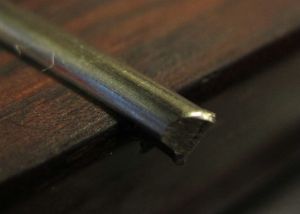

33.平らになったフレット山を専用のヤスリで丸くしていきます。

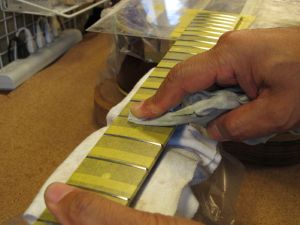

34.紙ヤスリ（#400）で粗研磨します。

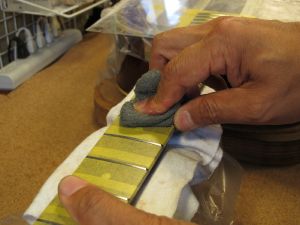

35.さらにスチール・ウールで研磨を進めます。

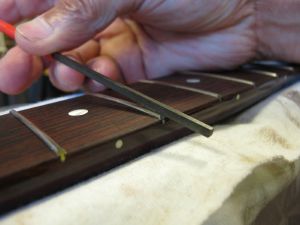

36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

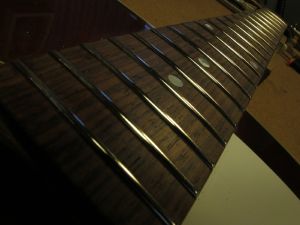

38.ピカピカのフレットになりました。


ナット交換

1. オリジナルナットです。

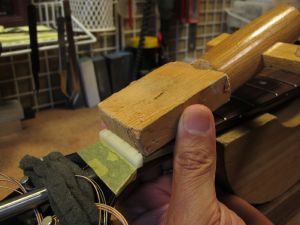

2.当て木を当てて、コンとたたきます。

ナットを取り外している様子です。

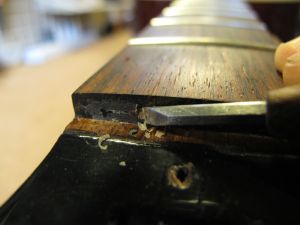

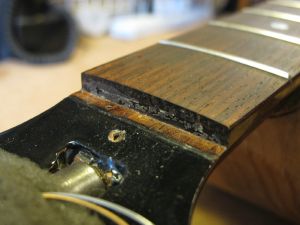

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

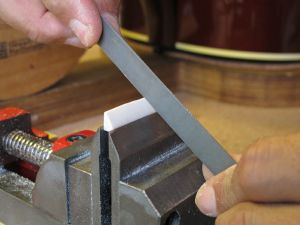

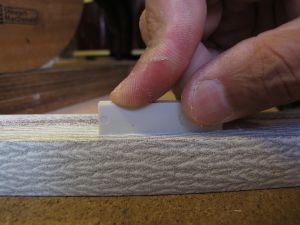

7.フラットファイルを使ってナットの平面を削り出します。

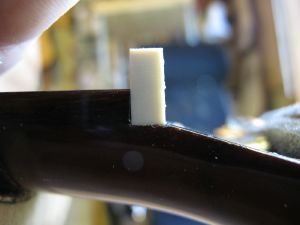

8.ナット溝にピッタリはまるようになりました。

9.1弦側からもナットの密着を確認します。

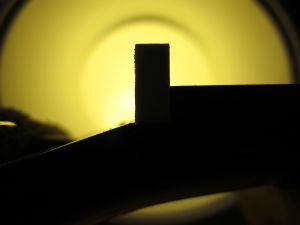

10.逆光を利用すると密着度の確認が効率的に行えます。

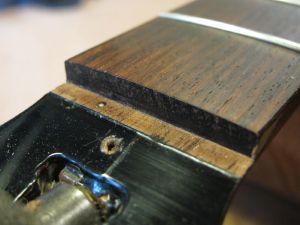

11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

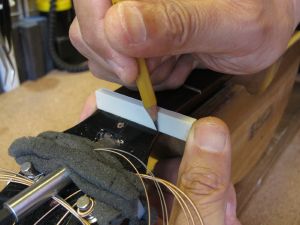

13.フレットの高さに合わせてケガキ線を入れました。

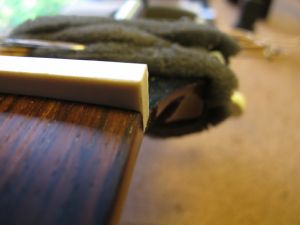

14.ナット上部をカットしました。

15.ヘッド側に放物曲面を削り込んでいきます。

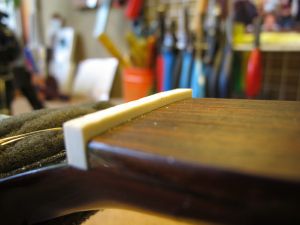

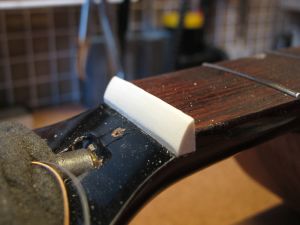

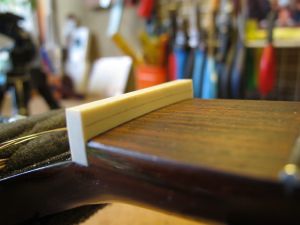

16.ナットらしくなってきました。

17.オリジナルナットから弦溝位置を読みとります。

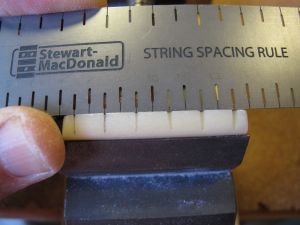

18.弦溝位置を新しいナットに書き込みます。

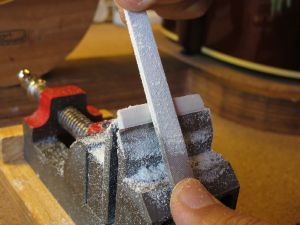

19.弦溝を専用のヤスリで彫り込んでいきます。

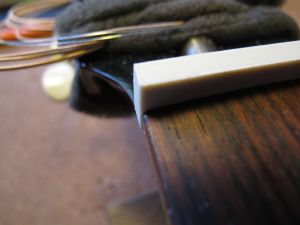

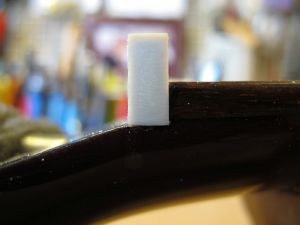

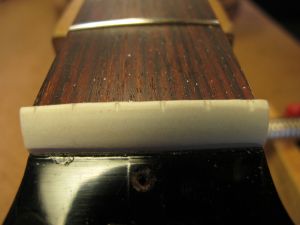

20.弦高調整前のナットです。

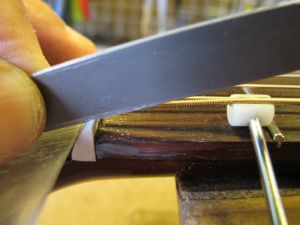

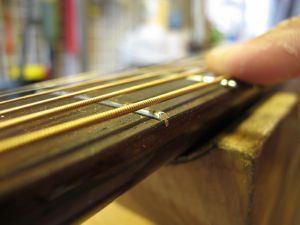

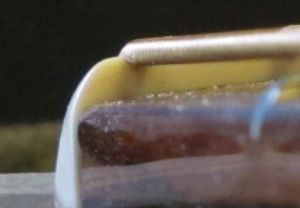

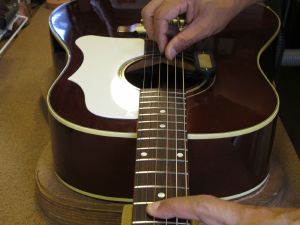

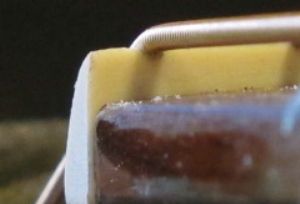

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

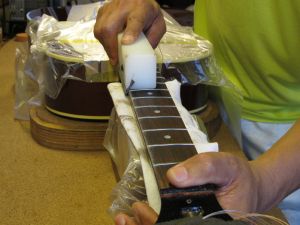

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。
24.弦高調整後のナット弦溝です。

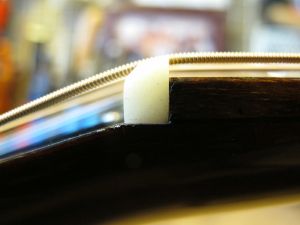

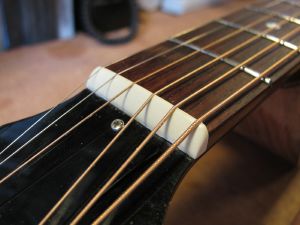

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


サドル作製

1.アジャスタブルサドル・スロット化工程のピッチ調整時に記録したサドル位置とサドル高を使用します。
2.サドル溝に合わせてサドルスラブを切り出します。

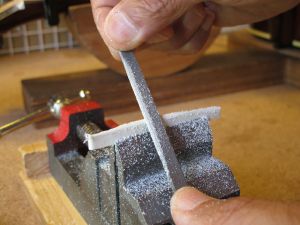

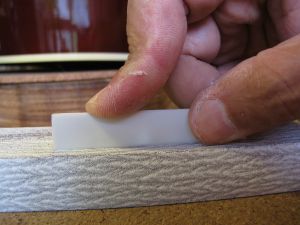

3.サドルの底はフラットファイルで平面をつけていきます。
4.サドル溝にピッタリはまるように加工できました。

5.サドルの端も溝にピッタリはまっていることを確認します。

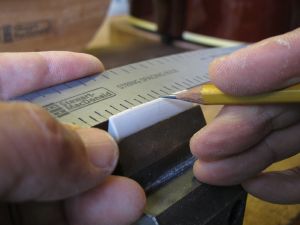

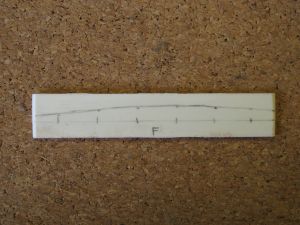

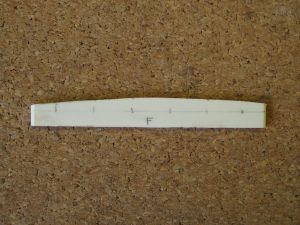

6.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

7.サドル高の切り出しを終えました。

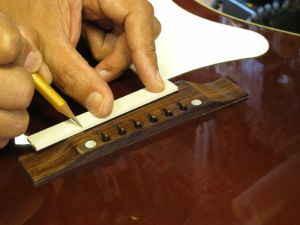

8.サドル上部にピーク位置を書き写します。

9.サドルピーク位置を削りだしていきます。

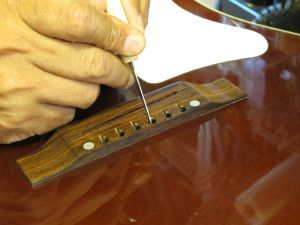

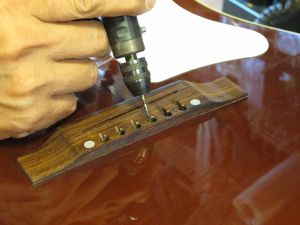

10.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

11.さらにミニルーターで弦の導出角度をつけていきます。

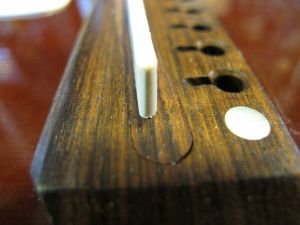

12.ブリッジピン穴加工を終えました。

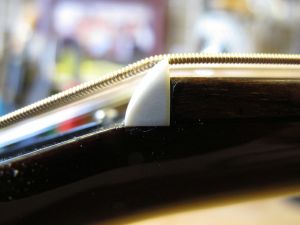

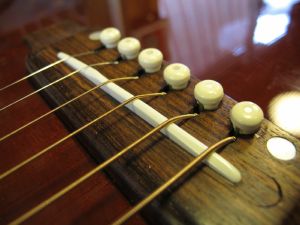

13.サドルを取り付けました。

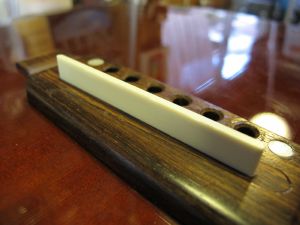

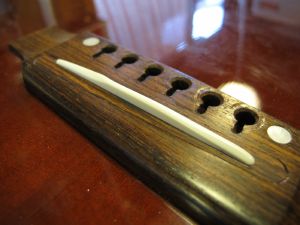

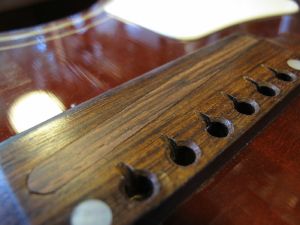

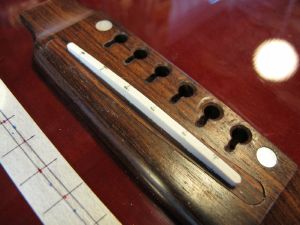

14.完成したオフセットサドルとブリッジです。
