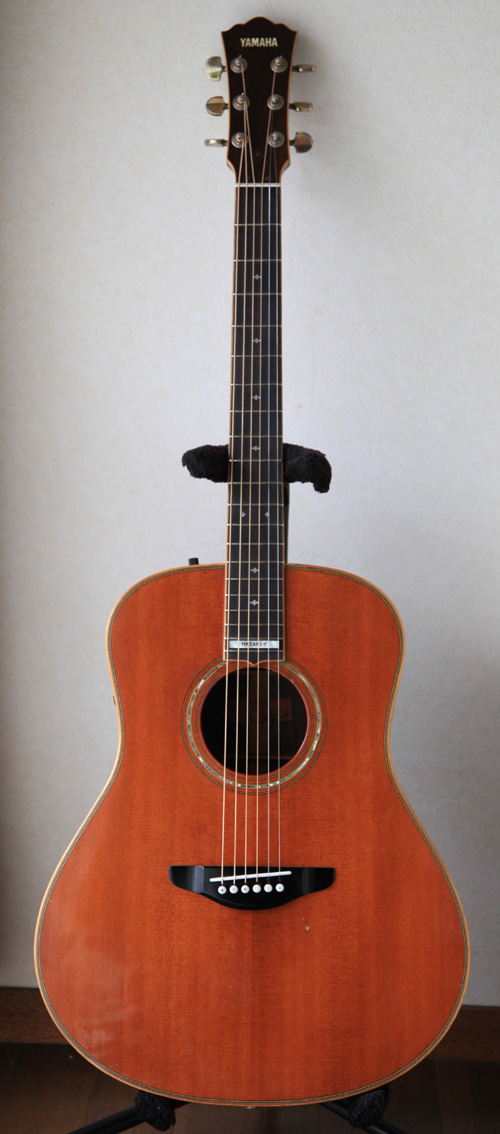

YAMAHA LA-47

戻る
北海道にお住まいのM.Y.さんからYAMAHA LA-47のリペアご依頼をいただき、フレット交換、ブリッジプレートリペアを含むトータルリペアを行いました。
リペア後のギターを受け取られて、暖かいメッセージが届きました。

先ほどギターが届き弾いてみました。

まずいい意味で音が変わっていてびっくりしたのと弾きやすさが格段によくなっていて感激しました。

以前はキンキンとした響きだったのがなくなって心地よい音になっています。
購入当時から低音のなりが不足だと不満に思っていましたがそれもバランスよくなっているように思います。

リペアに出すか新しいギターを購入しようかと迷っていましたが樋口様におまかせして正解だったと感じています^^

直筆のメッセージは樋口さんのギターへの愛情が伝わって嬉しく思います。
これからの樋口様のご発展をお祈り申し上げます。
リペアの際はまたよろしくお願いします。

最後にいろいろなギターの音を聞いてきた樋口様から見ての私のギターの音色の感想をお聞かせ願えれば幸いです。

M.Y.さん、早速の暖かいメッセージをいただき、誠にありがとうございました。

ギターを受け取ってリペア前の試奏させていただいたとき、サウンドホールからだけ出てくるのは細く悲しい音色で、果たしてちゃんとしたギターの音色になるのだろうか、と少し不安でしたが、リペア後は適度な経年を経たギター全体から弦の振動を発するようになり、高音域から低音域までボリュームも格段に改善しました。これまでリペアさせていただいたギターの中でも「非常によい」部類のギターであると感じました。

弾いていて飽きの来ない、全音域に渡ってピアニッシモからフォルテッシモまで表現できるギターをお届けできて私も安心すると共に、とても嬉しい気持ちで一杯です。

これからも末永くLA-47と共に素晴らしいギターライフをお送りください。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
今後とも何卒よろしくお願いいたします。


フレット交換

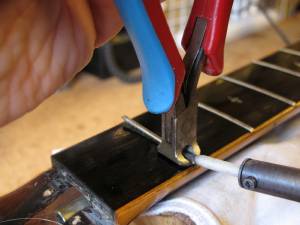

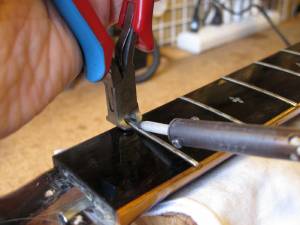

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。

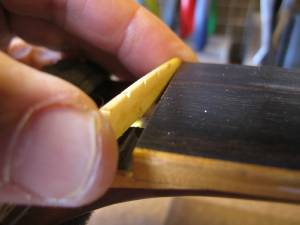

2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。


3.フィンガーボードの平面性を確認します。
4.軽くサンディングします。

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。

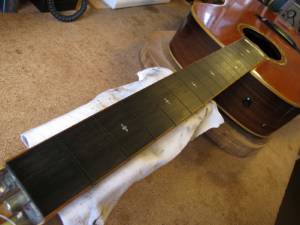

6.ここでフィンガーボードをクリーニングします。

7.フレットプレスの準備が整いました。

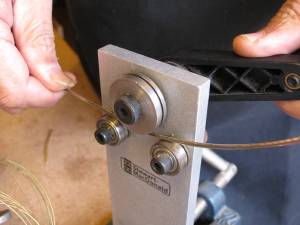

8.フレットベンダーでフレットにアールをつけていきます。

9.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

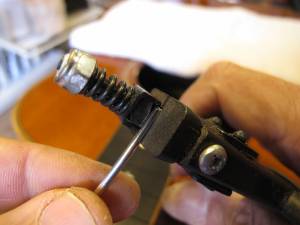

10.タングニッパでフレット端の加工を行います。

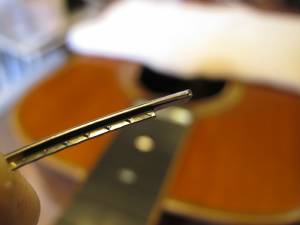

11.タング部のカットされたフレット端です。
12.フィンガーボードの湾曲度(アール)を計測します。

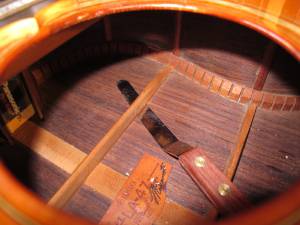

13.ジグをサウンドホールから入れていきます。

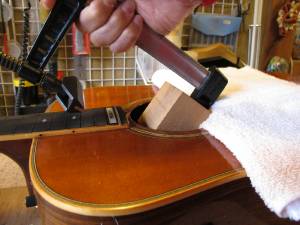

14.ハンドルを回してフレットをプレスします。

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

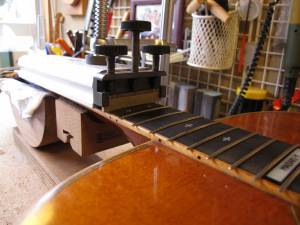

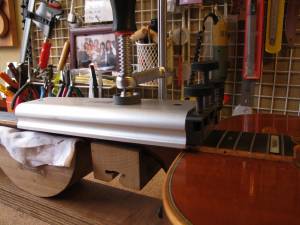

16.2つ目のジグはこのように固定します。

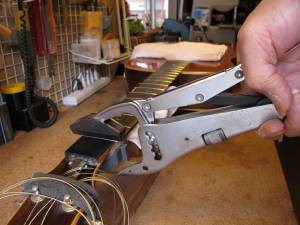

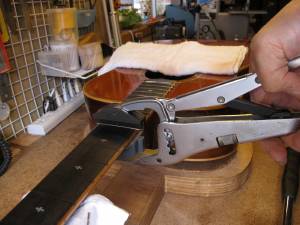

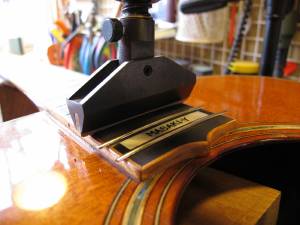

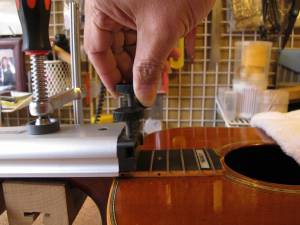

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。


21.打ち込み終わったフレットの端は飛び出ています。

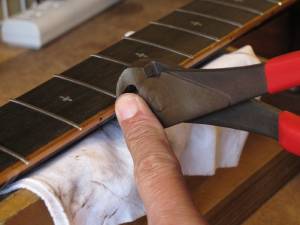

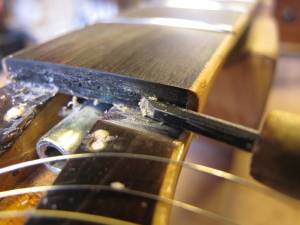

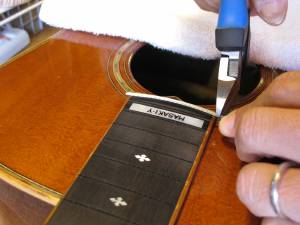

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

23.カットしたフレット端です。

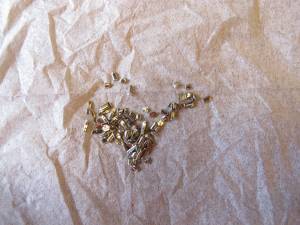

24.カットしたフレット片は見失わないように一カ所に集めておきます。

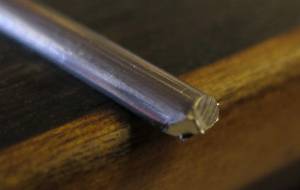

25.専用のヤスリを使ってフレット端を整形します。
26.弦側のフレット端も同じように整形します。

フレット端整形の様子です。

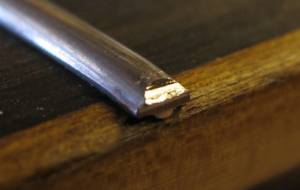

27.整形されたフレット端です。

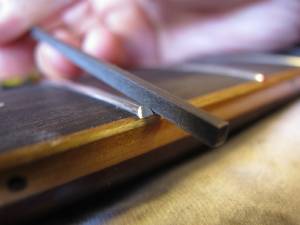

28.フレットエンド・ドレッシングファイルでバリを取り除いていきます。

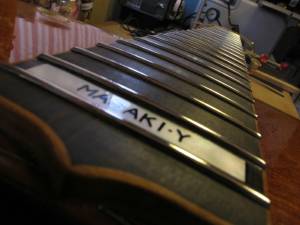

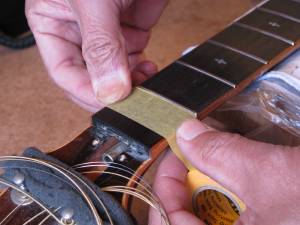

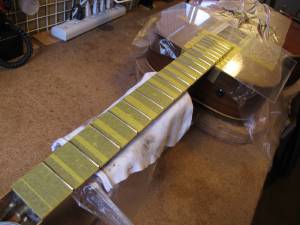

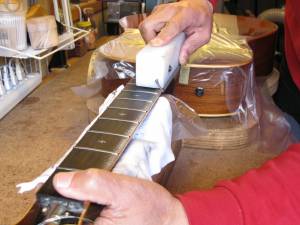

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

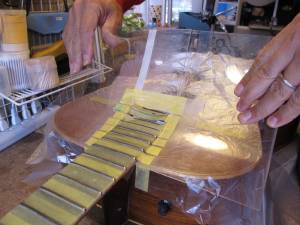

30.ボディもアクリル板でカバーしました。

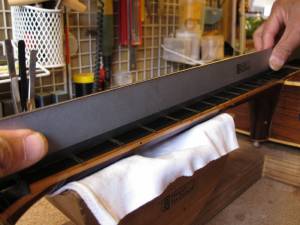

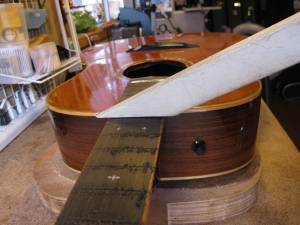

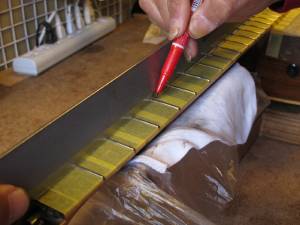

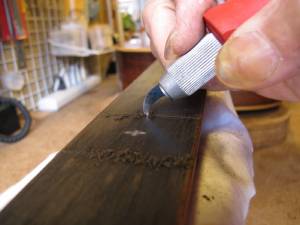

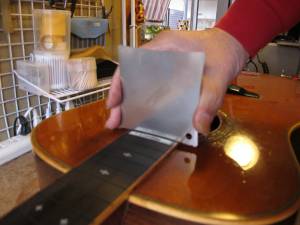

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

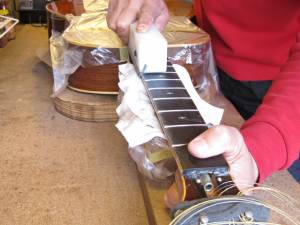

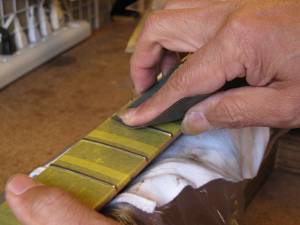

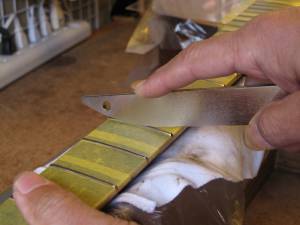

32.マークされた部分を中心にフラットファイルでサンディングします。

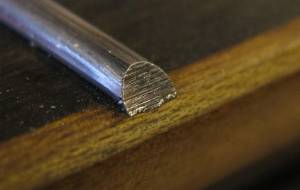

33.平らになったフレット山を専用のヤスリで丸くしていきます。

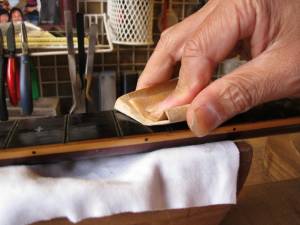

34.紙ヤスリ(#400)で粗研磨します。

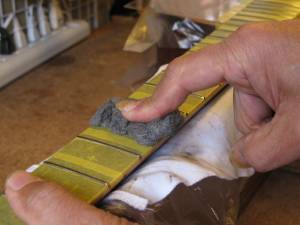

35.さらにスチールウールで研磨を進めます。

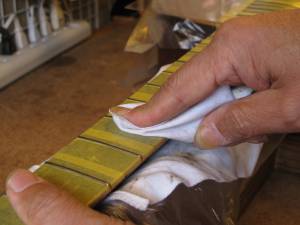

36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。
38.ピカピカのフレットになりました。


ブリッジプレート・リペア

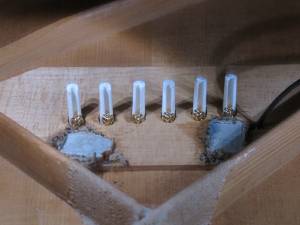

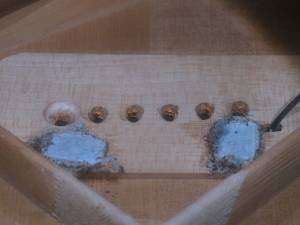

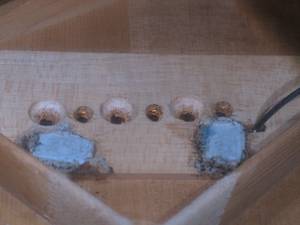

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。
2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

プラグ切り出しの様子です。


3.完全に切り離さず、ぎりぎりのところで固定させておきます。

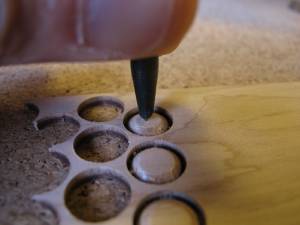

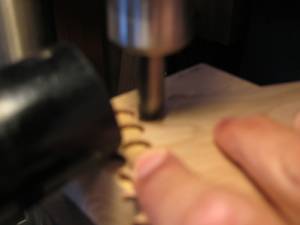

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

5.小穴があいたプラグです。まだ材に固定されています。

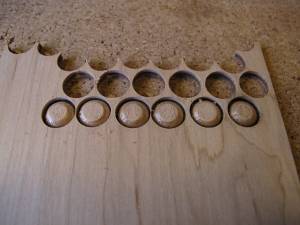

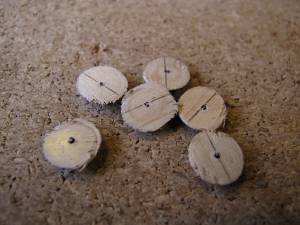

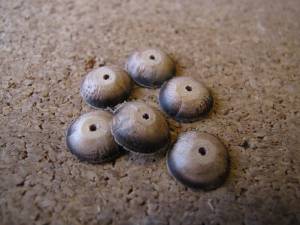

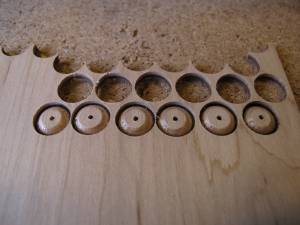

6.切り出し終えたプラグたちです。

7.プラグの裏側には木目がわかるように線を入れておきます。

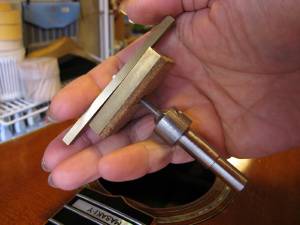

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

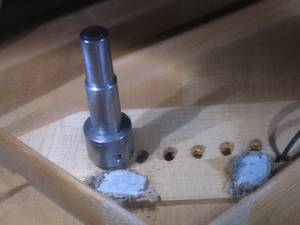

9.. プレートの凹み加工を行います。

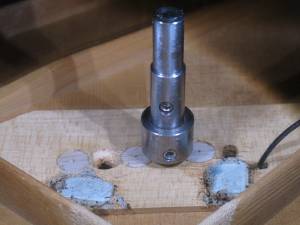

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

11.1弦の凹み加工を終えたブリッジプレートです。
12.同様にして3,5弦の凹み加工も行いました。

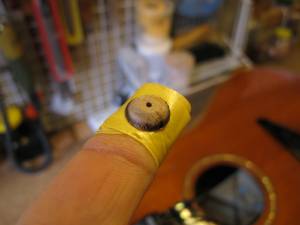

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

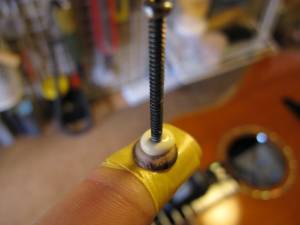

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

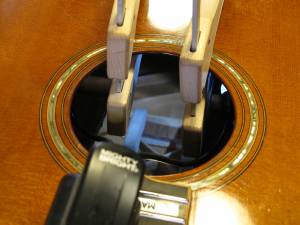

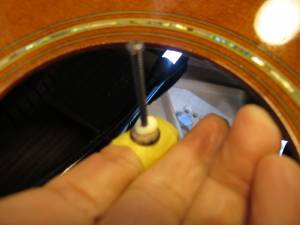

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

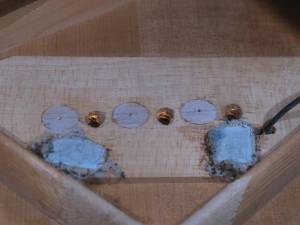

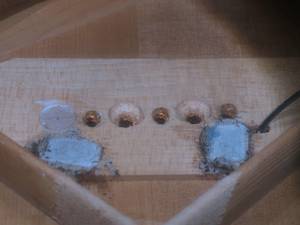

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

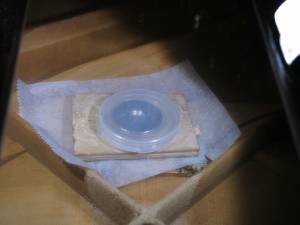

18.ワックスペーパーと当て木を挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。

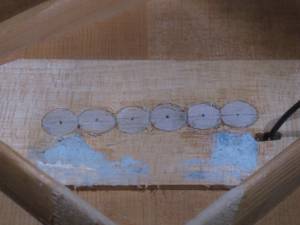

20.6弦すべてのプラグ接着を終えました。

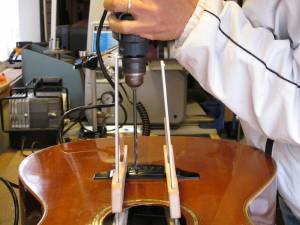

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。

ブリッジピン穴を開けている様子です。

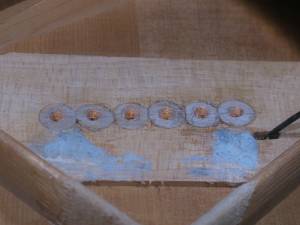

23.プラグにブリッジピン穴を開けました。

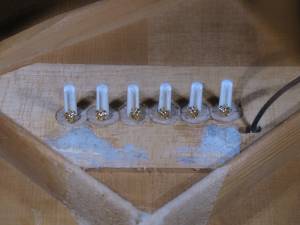

24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。


ナット交換

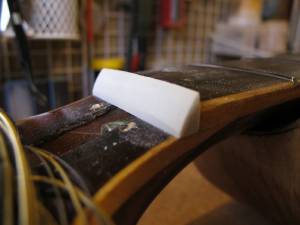

1.オリジナルナットです。
2.ナットはすでに外れていました。

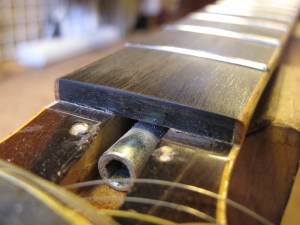

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

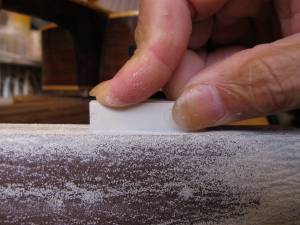

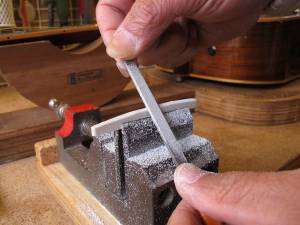

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

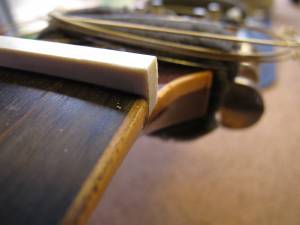

9.1弦側からもナットの密着を確認します。

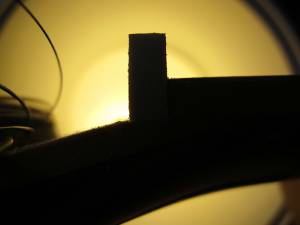

10.逆光を利用すると密着度の確認が効率的に行えます。

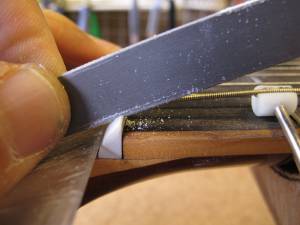

11.ナットのサイドもこの段階で面取り加工しておきます。

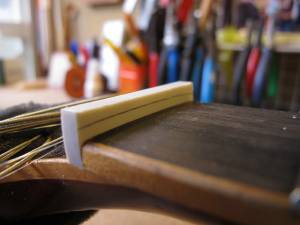

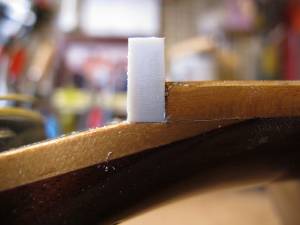

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

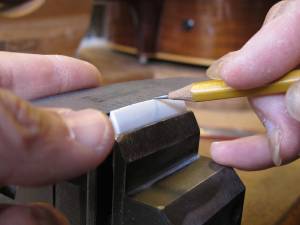

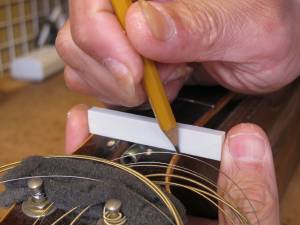

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。

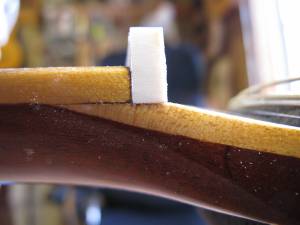

16.ナットらしくなってきました。

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)
18.弦溝位置を新しいナットに書き込みます。

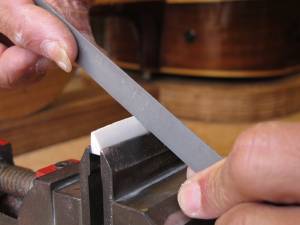

19.弦溝を専用のヤスリで彫り込んでいきます。

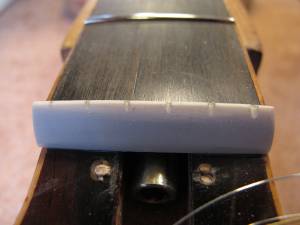

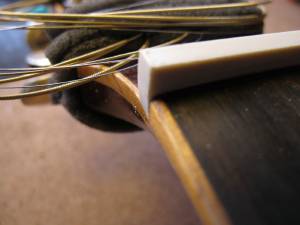

20.弦高調整前のナットです。

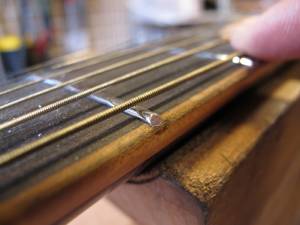

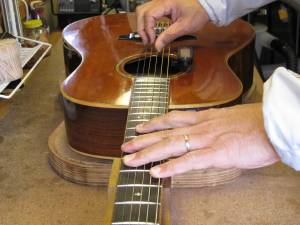

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

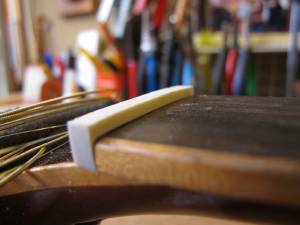

23.弦高調整後のナット弦溝です。

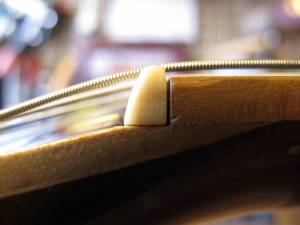

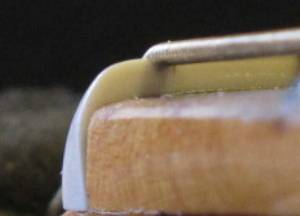

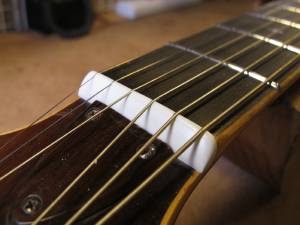

24.他の弦も同じ要領で調整しました。弦高調整後のナットです。ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整~サドル作製

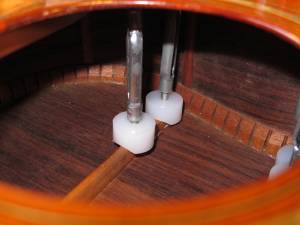

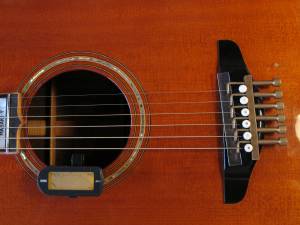

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

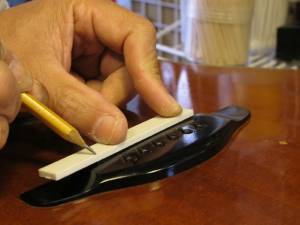

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

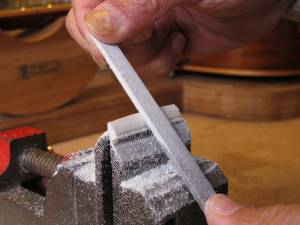

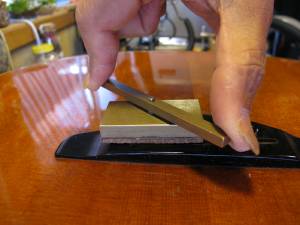

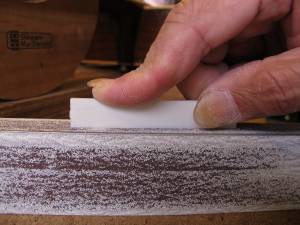

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

7.サドルの端も溝にピッタリはまっていることを確認します。

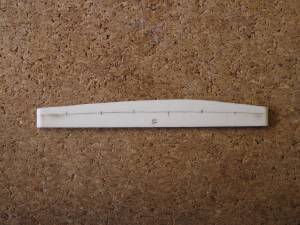

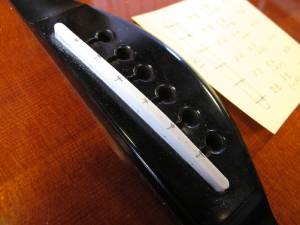

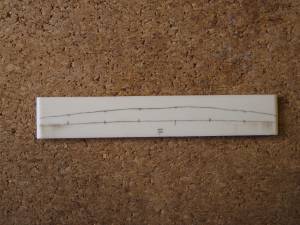

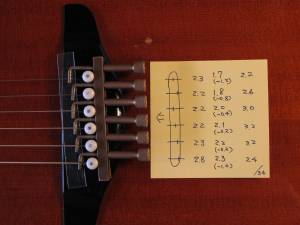

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。
10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

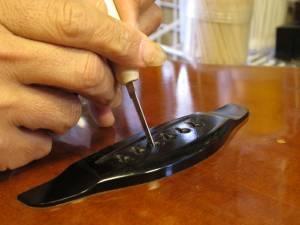

12.ブリッジピン穴加工を行います。まず、鋸で弦の導出口をサドル側へ引き寄せます。

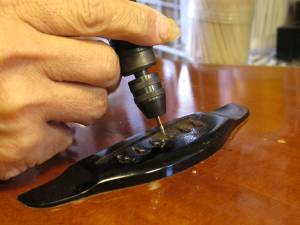

13.さらにミニルーターで弦の導出角度をつけていきます。

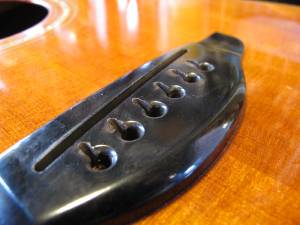

14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

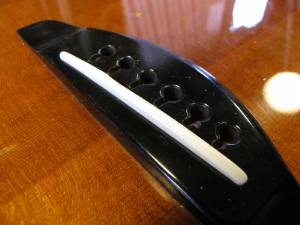

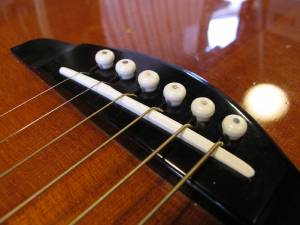

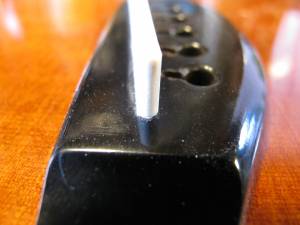

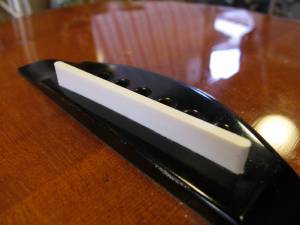

16.完成したブリッジとサドルです。


ブレイシング剥がれリペア

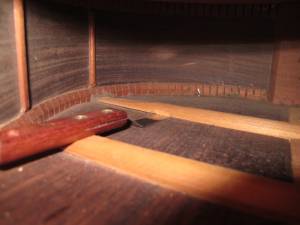

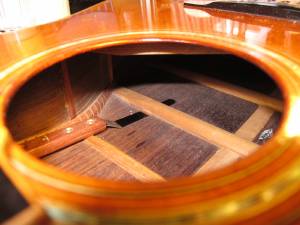

1.バックボードブレイシングに剥がれが見られます。

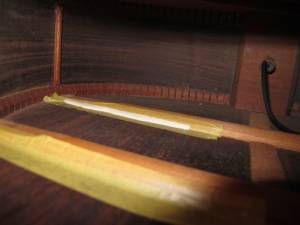

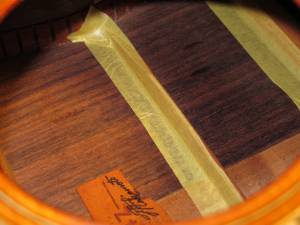

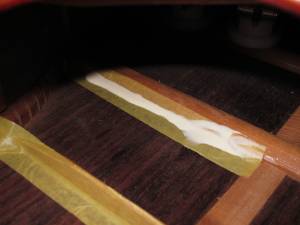

2.マスキングテープで浮き部分を保護した後、タイトボンドを乗せます。

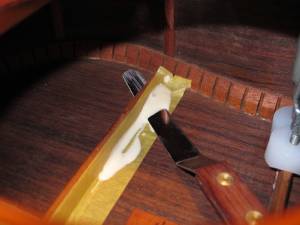

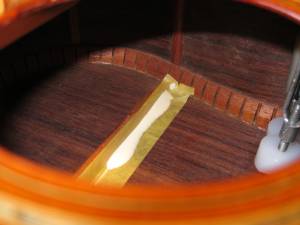

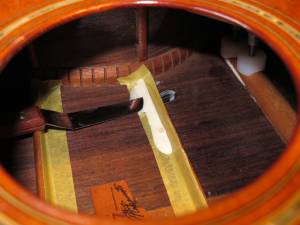

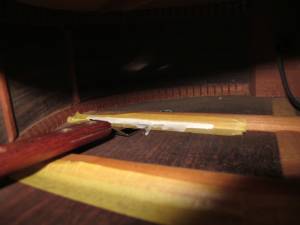

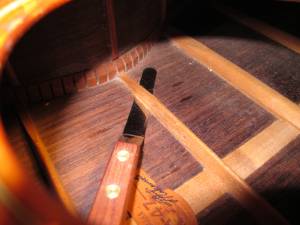

3.ブレイシング浮き部分にナイフでボンドを流し込んでいきます。

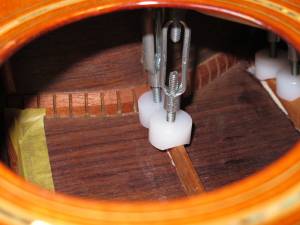

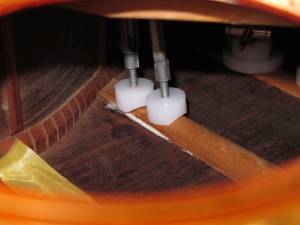

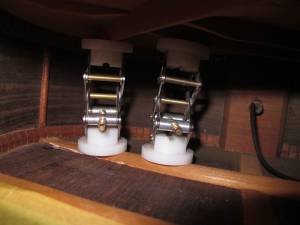

4.ジャッキで固定しました。固着を待ちます。

5.ボンドを流し込み・・・

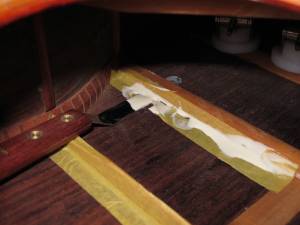

6.テープを貼り、ボンドを乗せて・・・

7.サドルの端も溝にピッタリはまっていることを確認します。
8.ジャッキで固定しました。

9.向かって右側、下から2番目です。
10.テープを貼り、ボンドを乗せて・・・

11.ボンドを流し込み・・・
12.ジャッキで固定しました。

13.向かって右側、一番下です。
14.テープを貼り、ボンドを乗せて・・・

15.ボンドを流し込み・・・
16.ジャッキで固定しました。
