K.Yairi WY1AP

戻る
宮崎県にお住まいのR.K.さんからK.Yairi WY1APのリペアご依頼をいただき、フレット交換と弦周りのTUSQ化を行いました。
リペア後のギターを受け取られて、R.K.さんから暖かいメッセージが届きました。

樋口様
連絡が遅くなり、申し訳ありません。

先週の土曜日にギターが手元に届きました。

音の伸び、ハーモニクスの音などが以前とくらべてよくなっており、感激しました。フレットもピカピカでした。

ギターリペアファイルも拝見しました。丁寧にリペアしていただき本当に感謝致します。また、心のこもったお手紙にも感動しました。

感謝しながら、これからも大事に弾きこんでいきます。

また、もう一本のギターも近いうちにリペア予約させていただきたいと思います。しばらく待たなければまらないことは承知しております。待たせていただきます。

今後ともよろしくお願いします。

ありがとうございました。

R.K.

R.K.さん、早速の暖かいメッセージをいただき、誠にありがとうございました。

今回、フレット交換をご提案させていただいて、本当に良かったと思っております。
弦とフィンガーボードの距離が微妙ではありますが遠ざけることができたこと、フレット山の形状を理想的な形状に出来たこと、弦の適度なテンションをギターに与えることが出来たこと、TUSQ化によって弦の振動を最大限にギターに伝えることが出来たことなど、素晴らしいギターに変身できたのではないかと思っております。

次のギターをリペアさせていただける日を楽しみにしております。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
今後とも何卒よろしくお願いいたします。


フレット交換

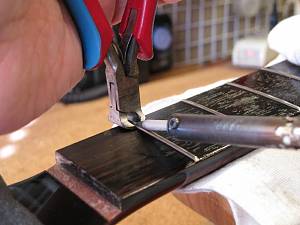

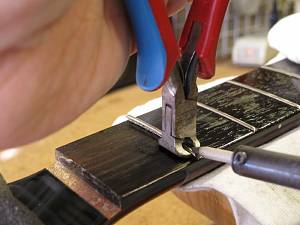

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

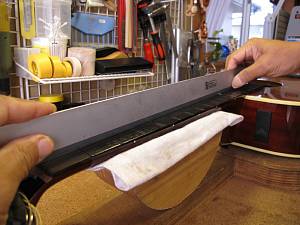

3.フィンガーボードの平面性を確認します。

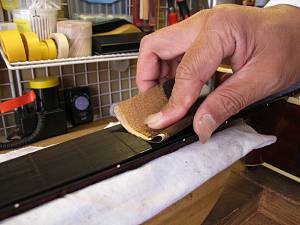

4.軽くサンディングします。

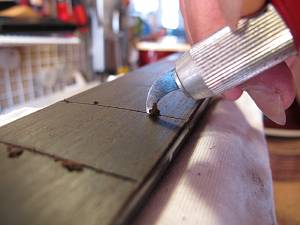

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.ここでフィンガーボードをクリーニングします。

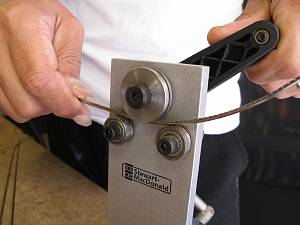

7.フレットベンダーでフレットにアールをつけていきます。
8.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

9.カットしたフレット端です。

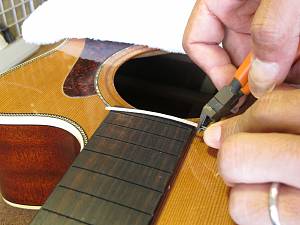

10.プライヤーでフレット端のバインディング処理を行います。

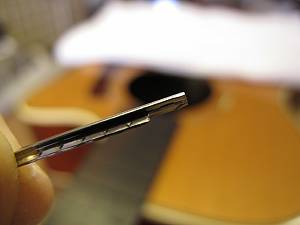

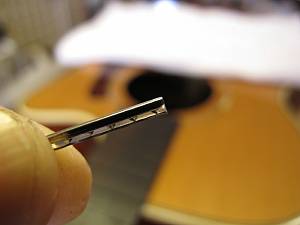

11.タング部の切り取られたフレット端です。
12.フィンガーボードの湾曲度（アール）を計測します。

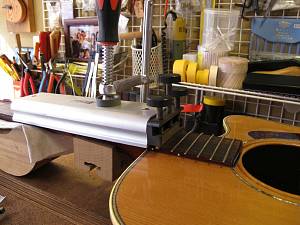

13.第一のフレットプレス・ジグです。

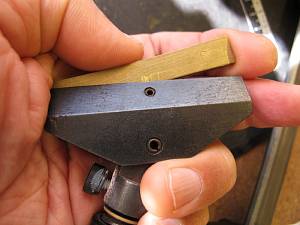

14.アールにあった先端ビットをジグのプレス部に固定します。

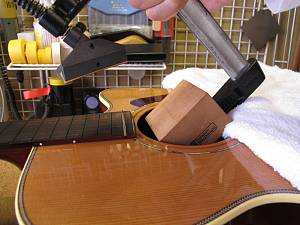

15.ジグをサウンドホールから入れていきます。

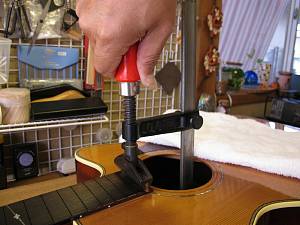

16.ハンドルを回してフレットをプレスします。

17.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

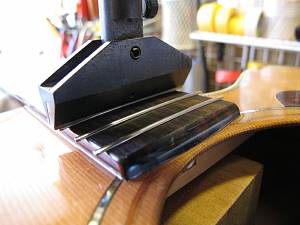

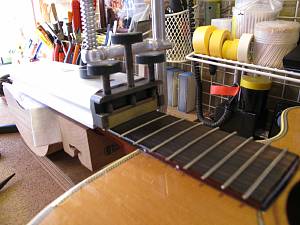

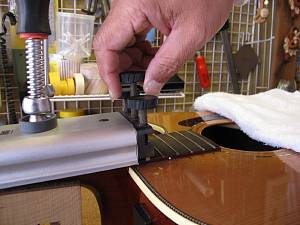

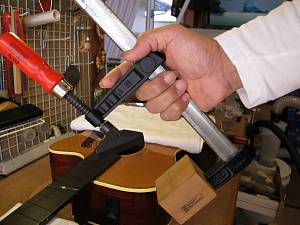

18.2つ目のジグはこのように固定します。

19.ネジを締めてフレットをプレスしていきます。
20.順にプレスを進めていきます。

21.3つ目のジグで残りのフレットをプレスしていきます。
22.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。


23.打ち込み終わったフレットの端は飛び出ています。

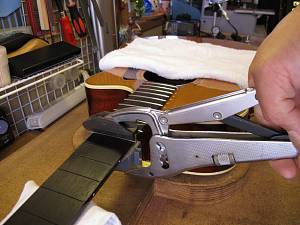

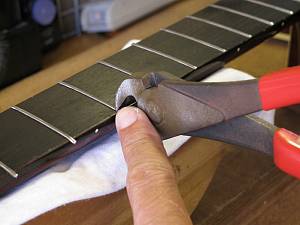

24.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

25.カットしたフレット端です。

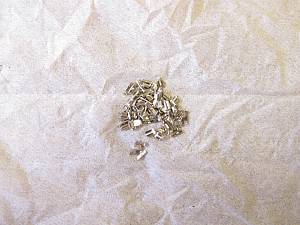

26.カットしたフレット片は見失わないように一カ所に集めておきます。

27.専用のヤスリを使ってフレット端を整形します。
28.弦側のフレット端も同じように整形します。

フレット端整形の様子です。

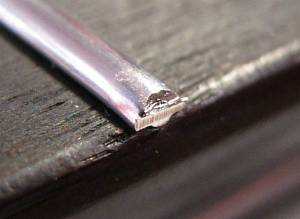

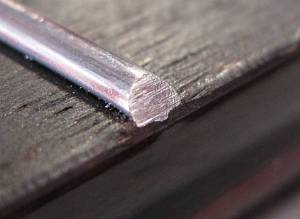

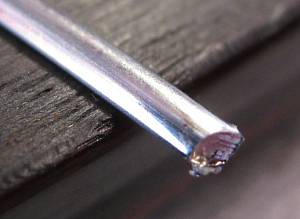

29.整形されたフレット端です。

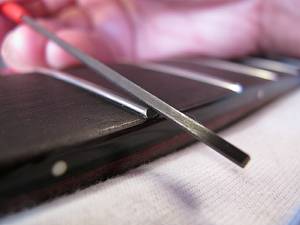

30.フレットエンド・ドレッシングファイルでバリを取り除いていきます。

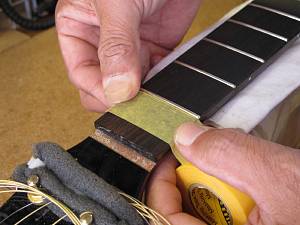

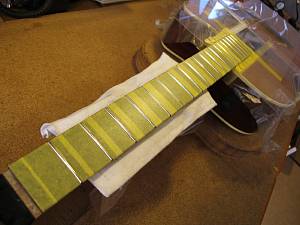

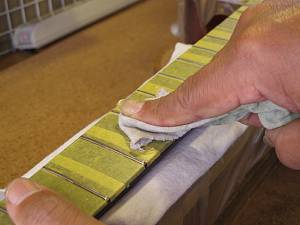

31.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

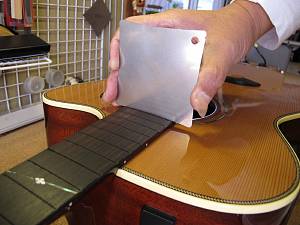

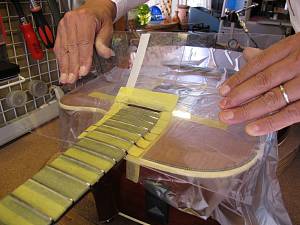

32.ボディもアクリル板でカバーしました。

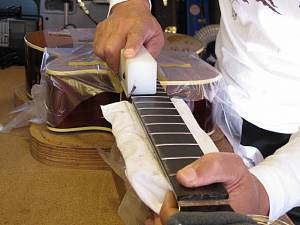

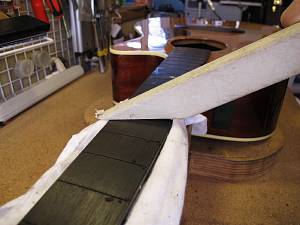

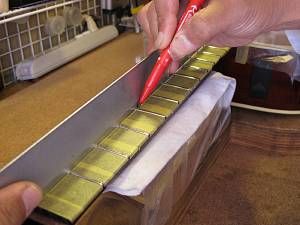

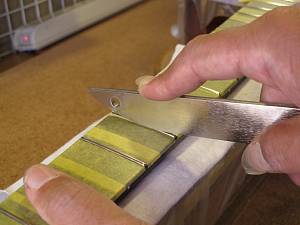

33.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

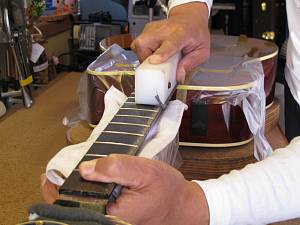

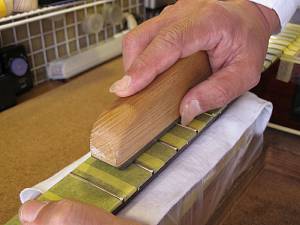

34.マークされた部分を中心にフラットファイルでサンディングします。

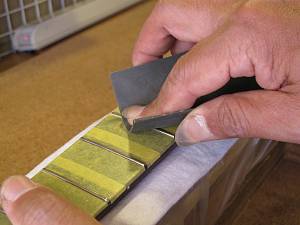

35.平らになったフレット山を専用のヤスリで丸くしていきます。
36.紙ヤスリ（#400）で粗研磨します。

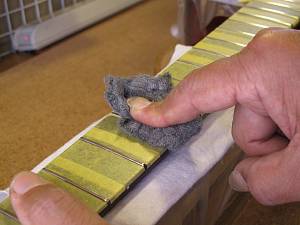

37.さらにスチールウールで研磨を進めます。
38.最後はコンパウンドで磨き上げます。

39.プロテクタ類を外しましょう。

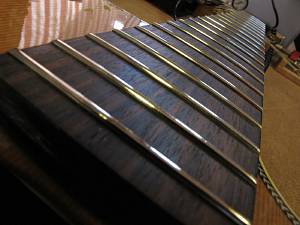

40.ピカピカのフレットになりました。


ナット交換

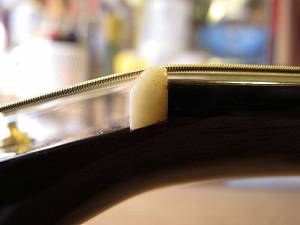

1.オリジナルナットです。

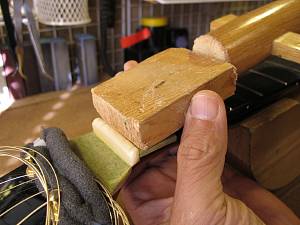

2.当て木を当ててコンとたたきます。

ナット取り外しの様子です。

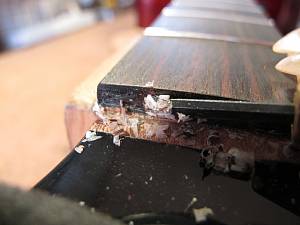

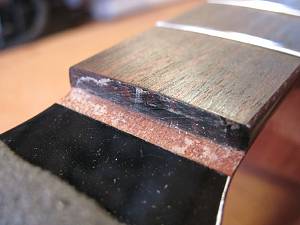

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

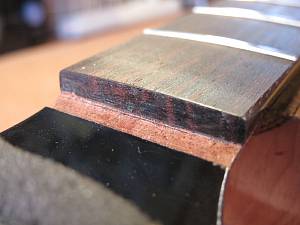

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

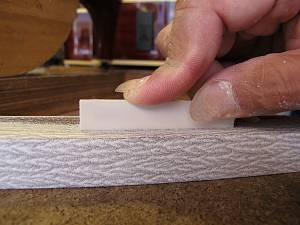

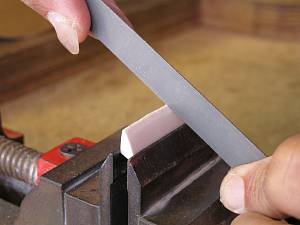

7.フラットファイルを使ってナットの平面を削り出します。

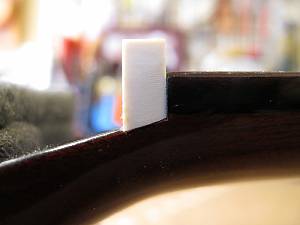

8.ナット溝にピッタリはまるようになりました。

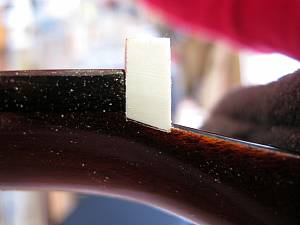

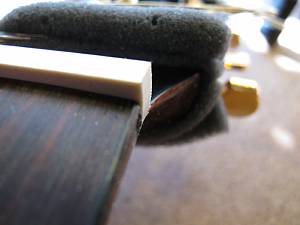

9.1弦側からもナットの密着を確認します。

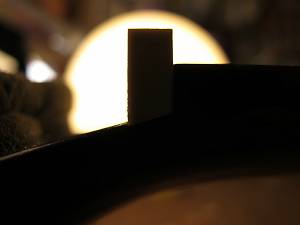

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

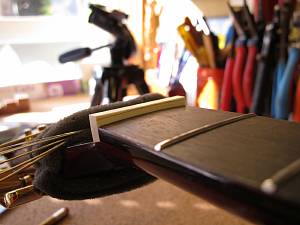

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。

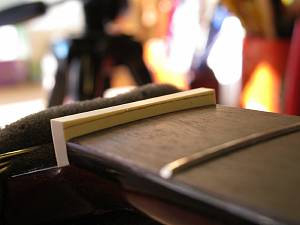

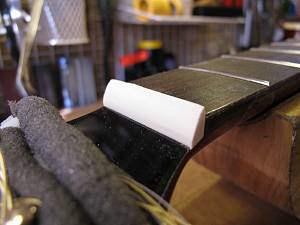

16.ナットらしくなってきました。

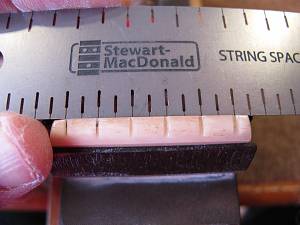

17.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

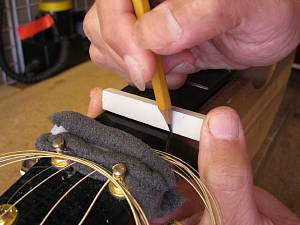

18.弦溝位置を新しいナットに書き込みます。

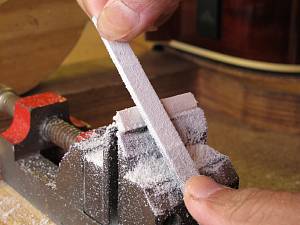

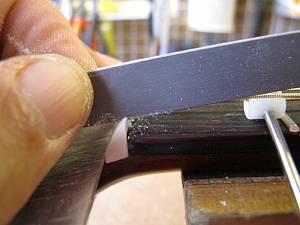

19.弦溝を専用のヤスリで彫り込んでいきます。

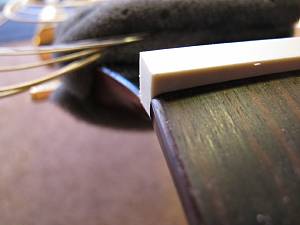

20.弦高調整前のナットです。

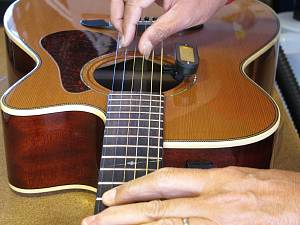

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。

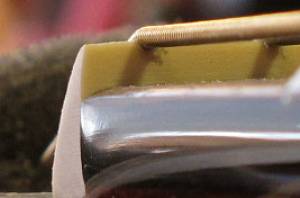

24.弦高調整後のナット弦溝です。

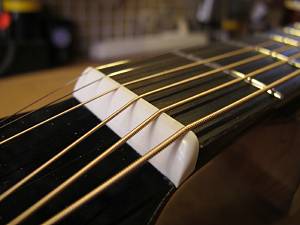

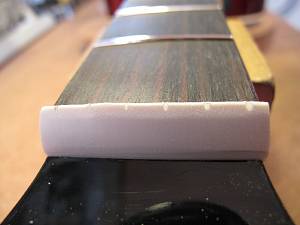

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

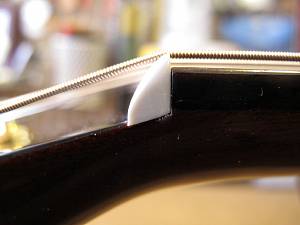

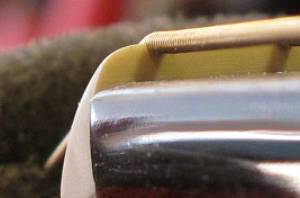

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整～サドル作製

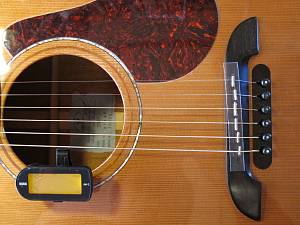

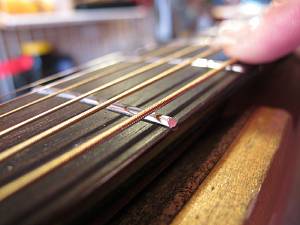

1.サウンドホールにチューナー、サドル位置にフレット片を取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、フレット片のサドルピーク位置を調整します。

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

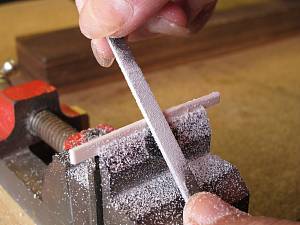

5.サドルの底はフラットファイルで平面をつけていきます。

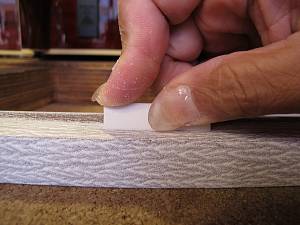

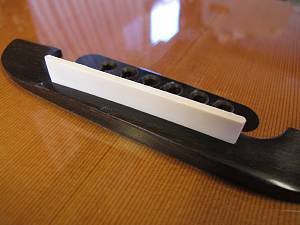

6.サドル溝にピッタリはまるように加工できました。

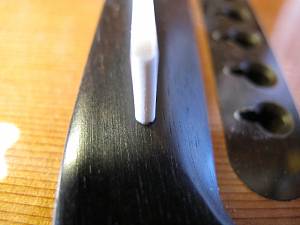

7.サドルの端も溝にピッタリはまっていることを確認します。

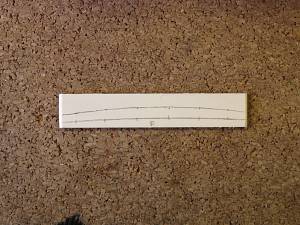

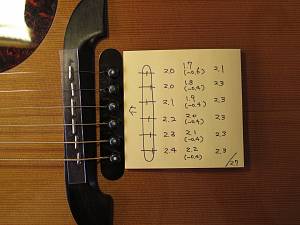

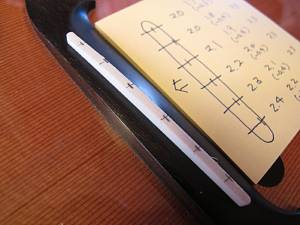

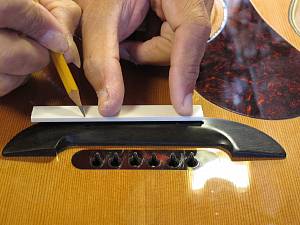

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

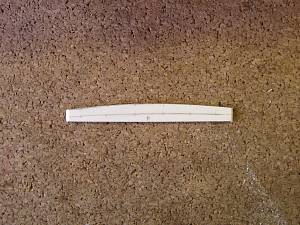

9.サドル高の切り出しを終えました。
10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。
12.サドルを取り付けました。

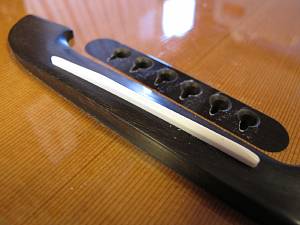

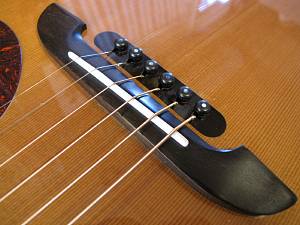

13.完成したブリッジとサドルです。
