ギター工房オデッセイ

Odyssey Guitar Craft

Yukinobu Chai No.15

戻る

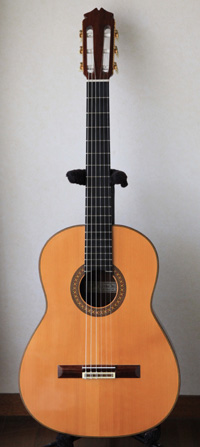

埼玉県にお住まいのK.S.さんから茶井幸信 No.15ガットギターのリペアご依頼をいただきました。フレット交換と弦周りのTUSQ化を行いました。

フレット交換

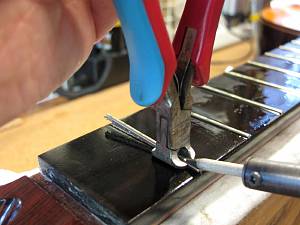

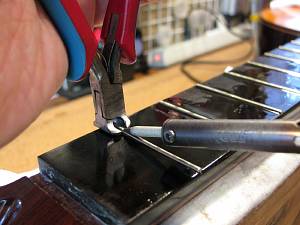

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

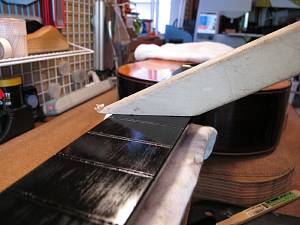

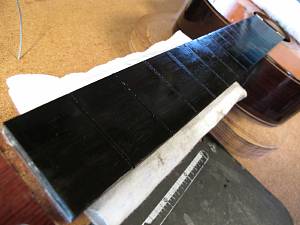

3.フィンガーボードの平面性を確認します。

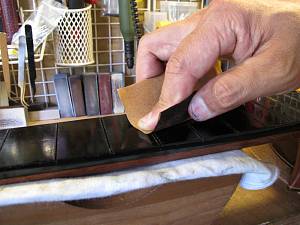

4.軽くサンディングします。

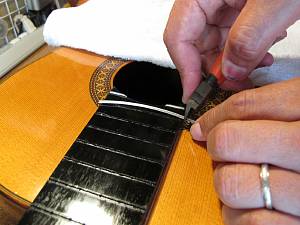

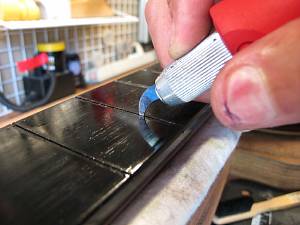

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.ここでフィンガーボードをクリーニングします。

7.フレットプレスの準備が整いました。
8.フレットベンダーでフレットにアールをつけていきます。

9.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

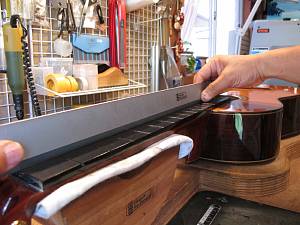

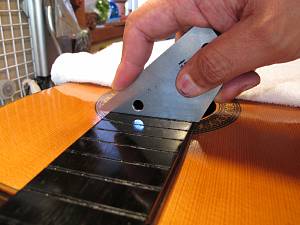

10.フィンガーボードがフラットであることを確認します。

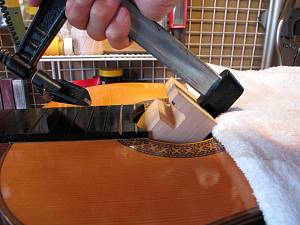

11.第一のフレットプレス・ジグです。
12.フラット先端ビットをジグのプレス部に固定します。

13.ジグをサウンドホールから入れていきます。

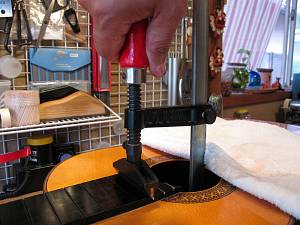

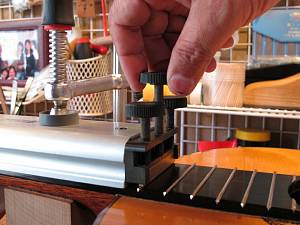

14.ハンドルを回してフレットをプレスします。

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

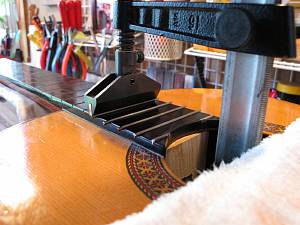

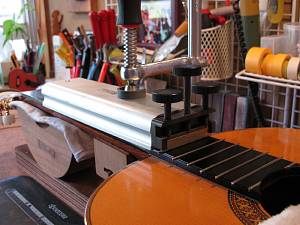

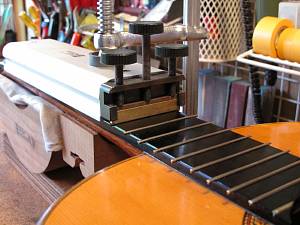

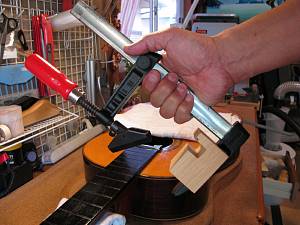

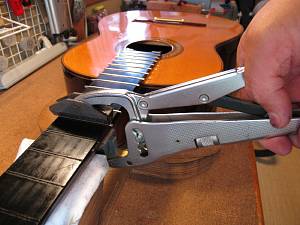

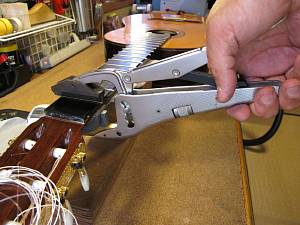

16.2つ目のジグはこのように固定します。

17.ネジを締めてプレスします。
18.順にプレスを進めていきます。

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

フレットをプレスしている様子です。

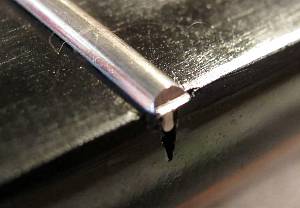

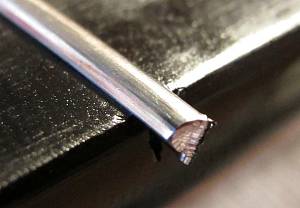

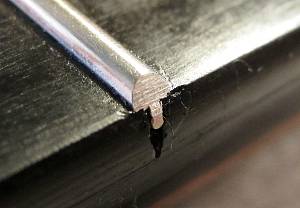

21.打ち込み終わったフレットの端は飛び出ています。

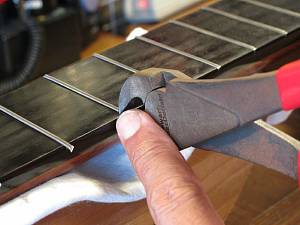

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

23.カットしたフレット端です。

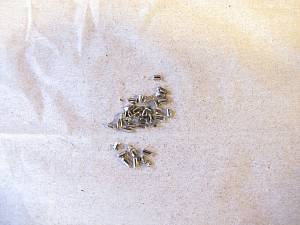

24.カットしたフレット片は見失わないように一カ所に集めておきます。

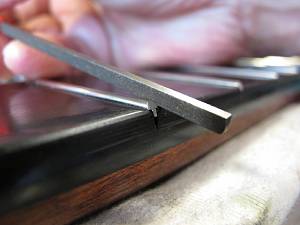

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します。

フレット端整形の様子です。


27.整形されたフレット端です。
28.フレットエンド・ドレッシングファイルでバリを取り除いていきます。

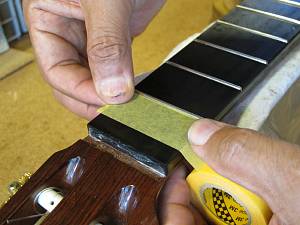

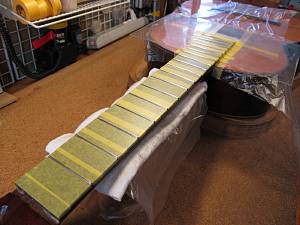

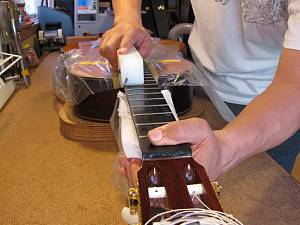

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

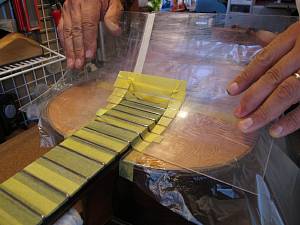

30.ボディもアクリル板でカバーしました。

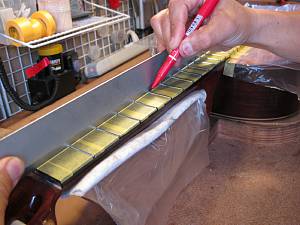

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

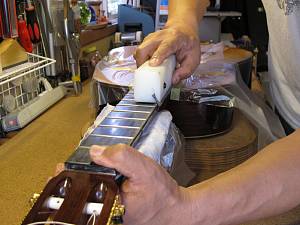

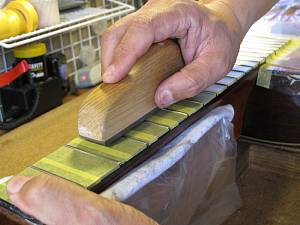

32.マークされた部分を中心にフラットファイルでサンディングします。

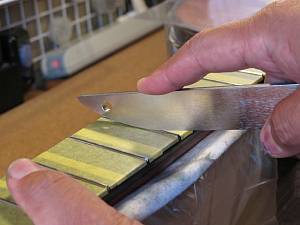

33.平らになったフレット山を専用のヤスリで丸くしていきます。

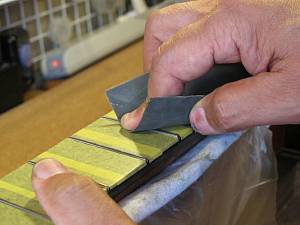

34.紙ヤスリ(#400)で粗研磨します。

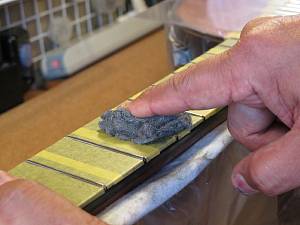

35.さらにスチールウールで研磨を進めます。

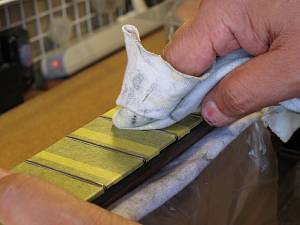

36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

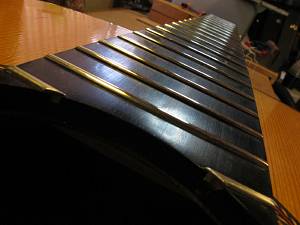

38.ピカピカのフレットになりました。


ナット交換

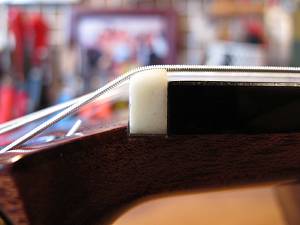

1.オリジナルナットです。

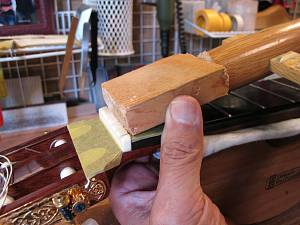

2.当て木を当ててコンとたたき、スライドして外します。

ナット取り外しの様子です。

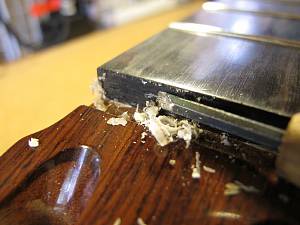

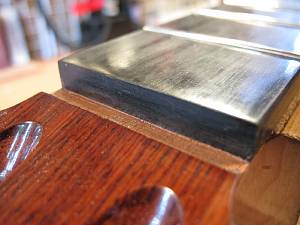

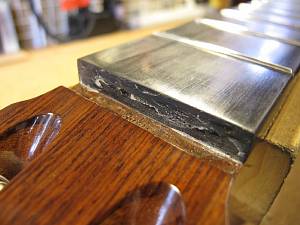

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

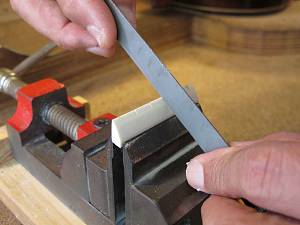

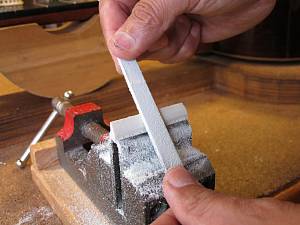

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

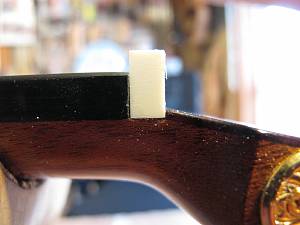

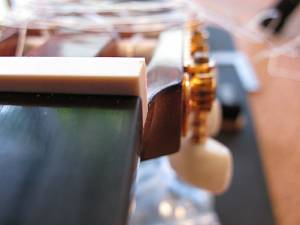

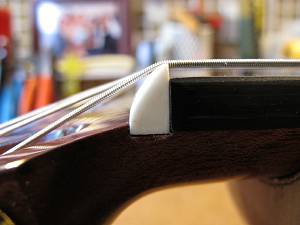

9.1弦側からもナットの密着を確認します。

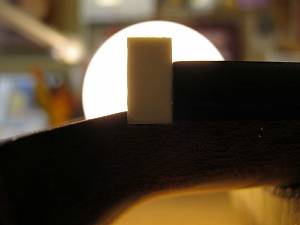

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

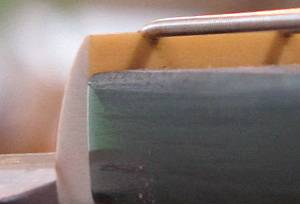

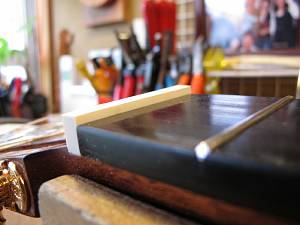

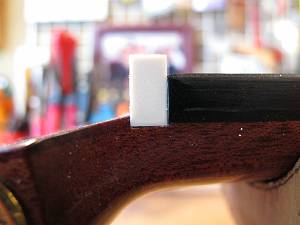

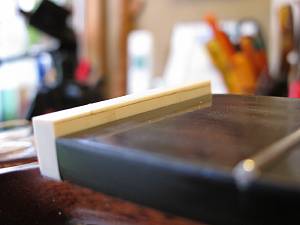

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

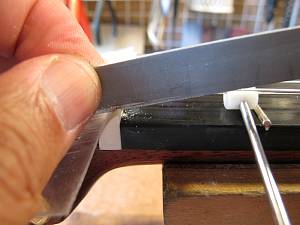

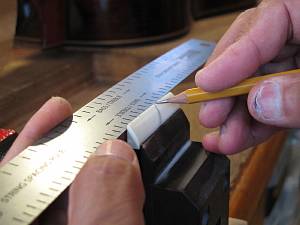

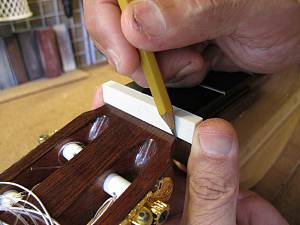

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。

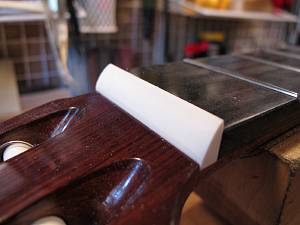

16.ナットらしくなってきました。

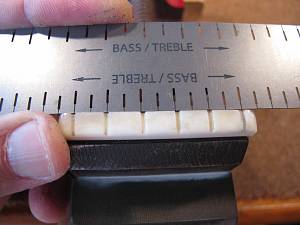

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)
18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦を張って弦高調整を行います。ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

21.ナット高調整前の弦溝です。
22.弦高調整後のナット弦溝です。

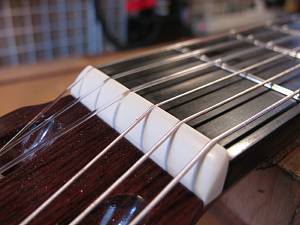

23.他の弦も同じ要領で調整しました。弦高調整後のナットです。
24.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


サドル作製

1.サドル溝に合わせてサドルスラブを切り出します。

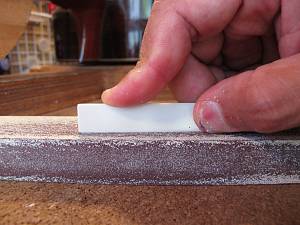

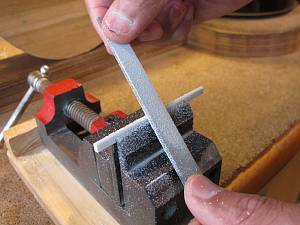

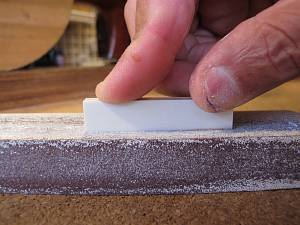

2.サドルの底はフラットファイルで平面をつけていきます。

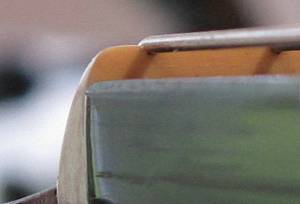

3.サドル溝にピッタリはまるように加工できました。

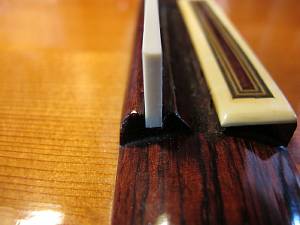

4.サドルの端も溝にピッタリはまっていることを確認します。

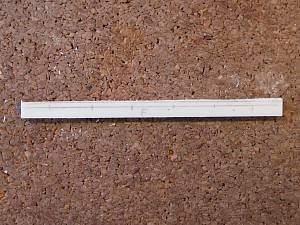

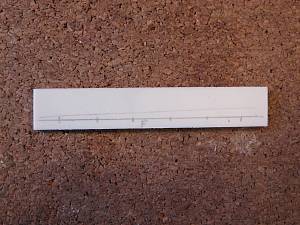

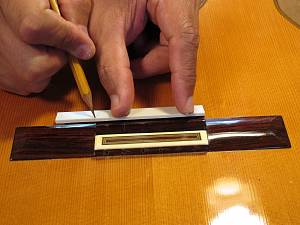

5.目標弦高に合わせたサドル高をサドルに書き込んでいきます。
6.サドル高の切り出しを終えました。

7.サドルピーク位置を削りだしていきます。

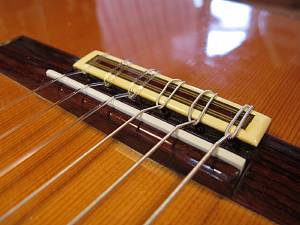

8.完成したサドルです。
