Gibson J-200

戻る
兵庫県にお住まいのS.T.さんからGibson SouthernJumboとGibson J-200のリペアご依頼をいただきました。J-200はフレットすりあわせ、ブリッジプレート・リペア、弦周りのTUSQ化を行いました。
リペア一年後のギターの音色についてS.T.さんから暖かいメッセージが届きました。

樋口 様

一年前にGibson SouthernJumboとGibson J-200をリペアして頂いた、S.T.です!

お礼の言葉をお伝えするのが大変遅くなり、申し訳け御座いませんでした・・・と言うより、驚いたので連絡差し上げます。

リペア当初は、音の輪郭がハッキリして、改めて良いギターだな・・と言うくらいに思っていました。それから仕事が忙しくなり、あまりギターに触れる事が少なくなり、出番が無かったのですが・・・

今年2月頃から仕事が落ち着き、ギターを弾けるような環境になり、この2台を取り出し弾き始めたのですが・・・驚きです!・・・弾いているうちに、凄く鳴り出したのです!

この1年間で、ブリッジプレートのリペア、ナット、サドル等がボディーに馴染んできたせいかも知れません。

時々プロのギタリストにレッスンを受けるのですが、「この2台凄く鳴るね!」って言われました。実際、私自身もビンテージのGibsonを弾かせて頂く機会があり、思ったのですが、明らかに此方の方がよりGibsonの音で鳴ります!改めてリペアの重要性を知りました!

樋口様、本当に有難う御座いました。・・連絡が遅くなったことを深くお詫び申し上げます。そして、また宜しくお願い致します。

S.T.

S.T.さん、大変ご無沙汰しております。昨年は大変お世話になり、またお忙しい中、暖かいメッセージをいただき、誠にありがとうございました。

一年間のエイジング期間でギターに何かが起こったのかもしれませんね(笑)。
あるいはオーナー様のギターへの思い入れがギターを変身させたのかもしれませんね。
リペア後のギターにご満足いただけて、私もとても嬉しい気持ちで一杯です。

これからも本来の姿のギターとともに素晴らしいギターライフを送ってください。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
今後とも何卒よろしくお願いいたします。


フレットすりあわせ

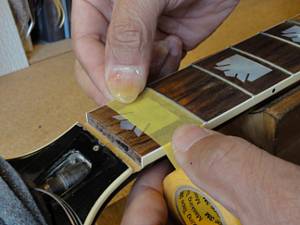

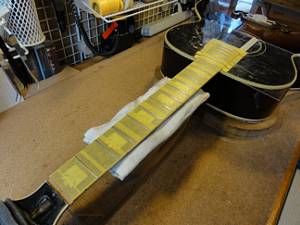

1.マスキングテープでフィンガーボードを保護します。

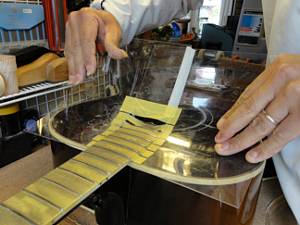

2.ボディもアクリル板でカバーしました。

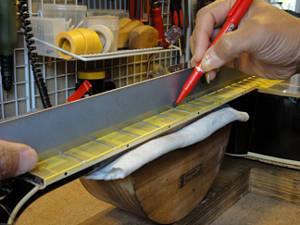

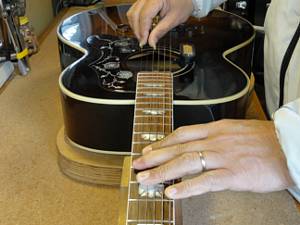

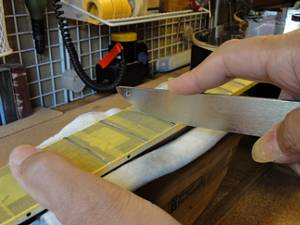

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

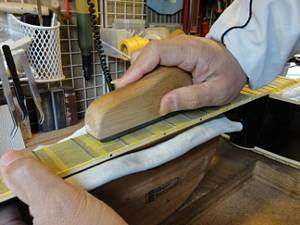

4.マークされた部分を中心にフラットファイルでサンディングします。

5.平らになったフレット山を専用のヤスリで丸くしていきます。

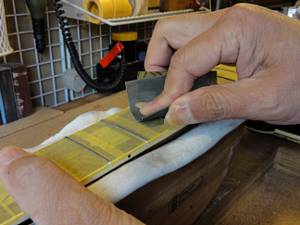

6.紙ヤスリ(#400)で粗研磨します。

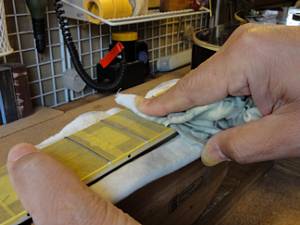

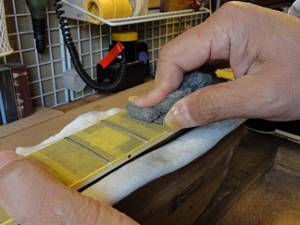

7.さらにスチールウールで研磨を進めます。
8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

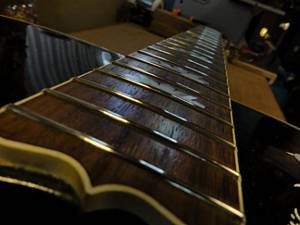

10.ピカピカのフレットになりました。


ブリッジプレート・リペア

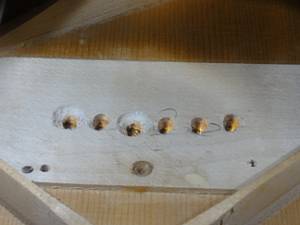

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

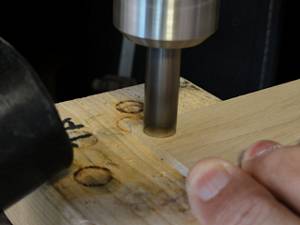

2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

プラグ埋木を切り出している様子です

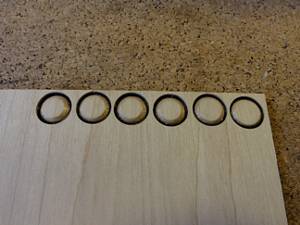

3.完全に切り離さず、ぎりぎりのところで固定させておきます。

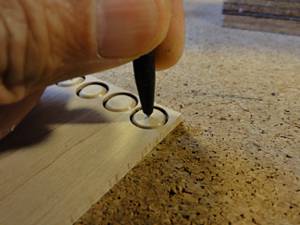

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

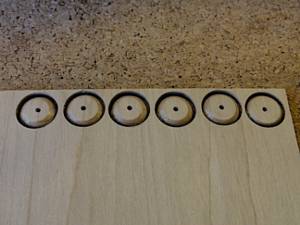

5.小穴があいたプラグです。まだ材に固定されています。

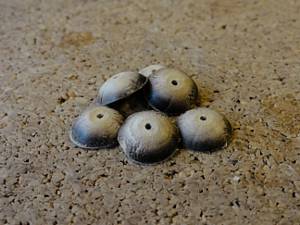

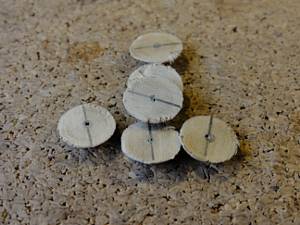

6.切り出し終えたプラグたちです。

7.プラグの裏側には木目がわかるように線を入れておきます。

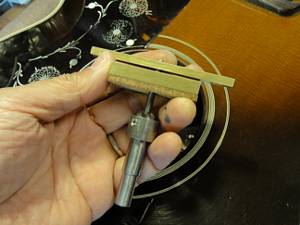

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

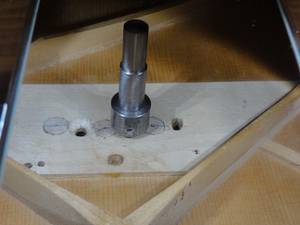

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

11.1弦の凹み加工が終わった様子です。

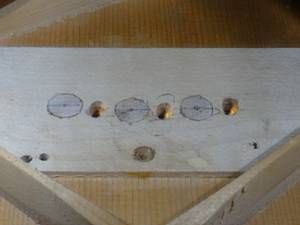

12.同様にして3,5弦の凹み加工も行いました。

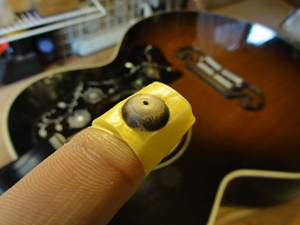

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

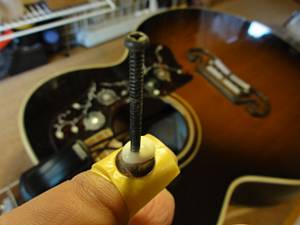

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

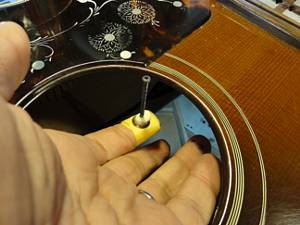

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

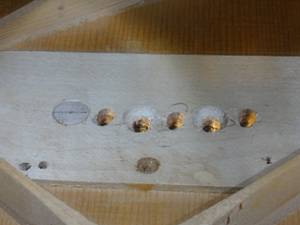

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

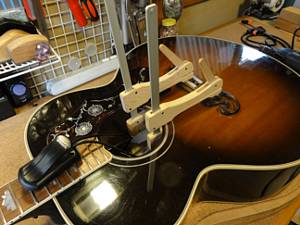

18.ワックスペーパーと当て木を挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。

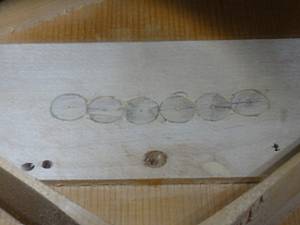

20.6弦すべてのプラグ接着を終えました。

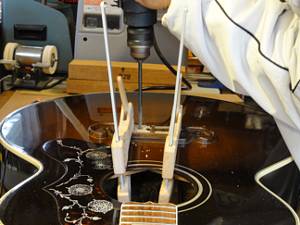

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

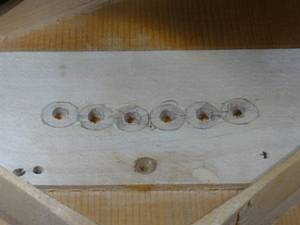

23.プラグにブリッジピン穴を開けました。

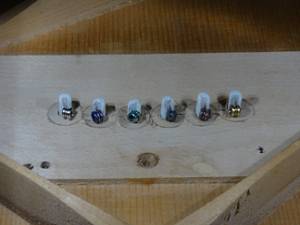

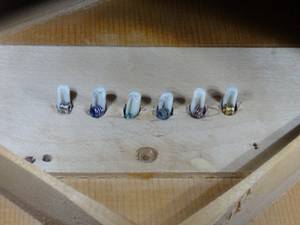

24. 弦を張りました。エンドポールがプレートの上にしっかり固定されています。


ナット交換

1.オリジナルナットです。

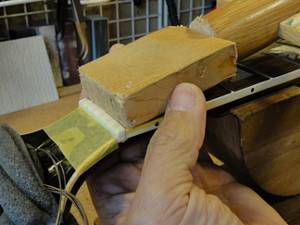

2.当て木を当ててコンとたたき、スライドして取り外します。

ナット取り外しの様子です。

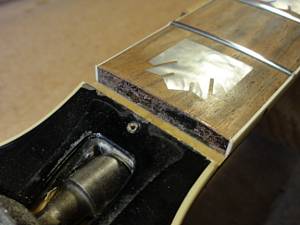

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

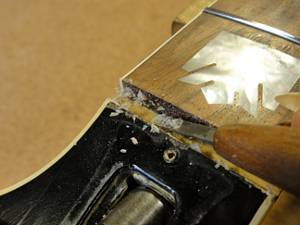

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

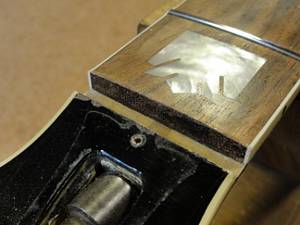

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

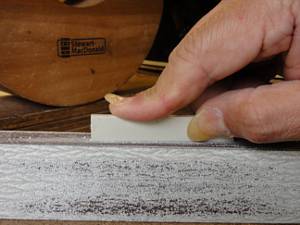

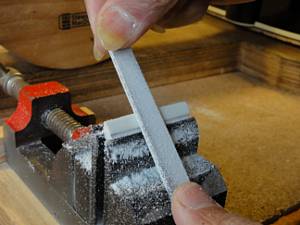

7.フラットファイルを使ってナットの平面を削り出します。

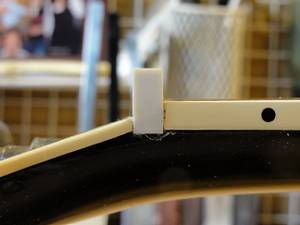

8.ナット溝にピッタリはまるようになりました。

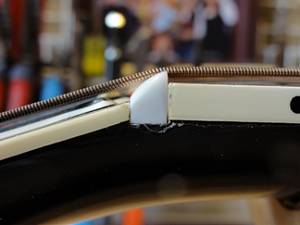

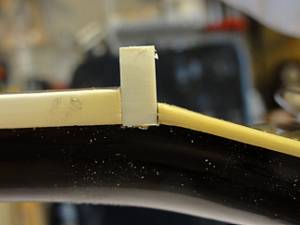

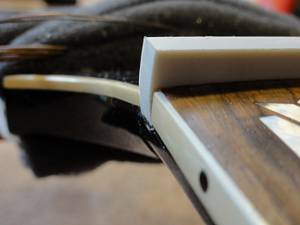

9.1弦側からもナットの密着を確認します。
10.ナットのサイドもこの段階で面取り加工しておきます。

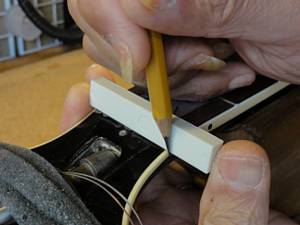

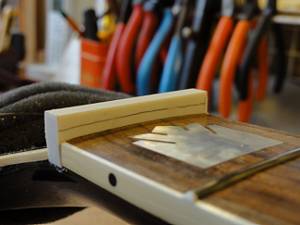

11.フレットの高さに合わせてケガキ線を入れます。

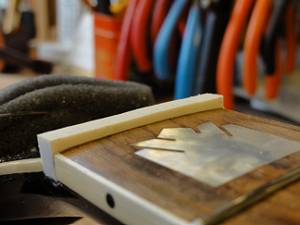

12.ナット上部を切り取りました。

13.ヘッド側に放物曲面を削り込んでいきます。
14.ナットらしくなってきました。

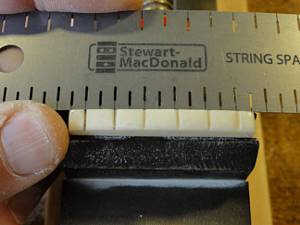

15.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)
16.弦溝位置を新しいナットに書き込みます。

17.弦溝を専用のヤスリで彫り込んでいきます。

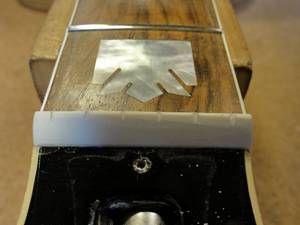

18.弦高調整前のナットです。

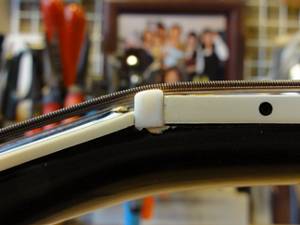

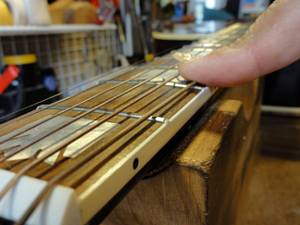

19.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

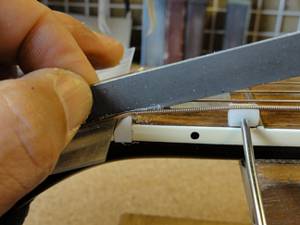

20.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

21.ナット高調整前の弦溝です。

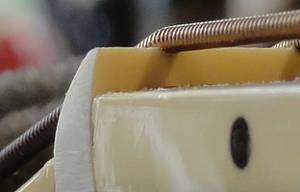

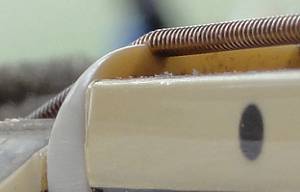

22.弦高調整後のナット弦溝です。

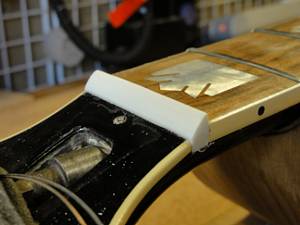

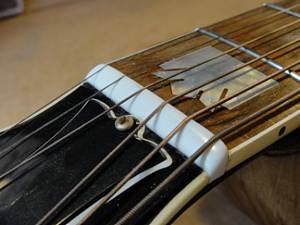

23.他の弦も同じ要領で調整しました。弦高調整後のナットです。
24.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整~サドル作製

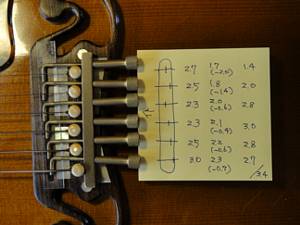

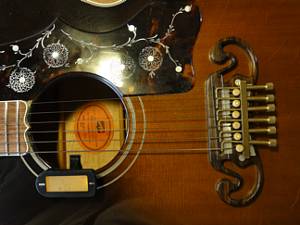

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。

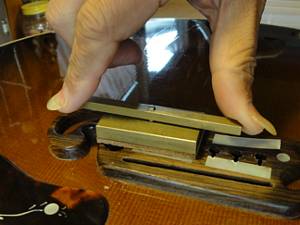

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

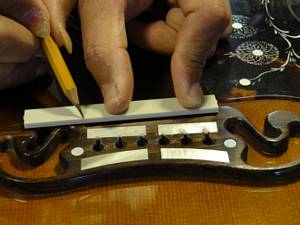

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

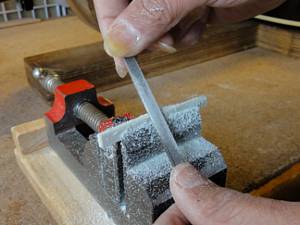

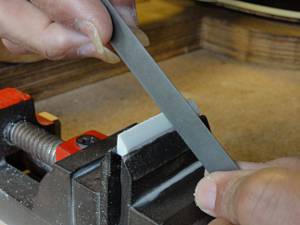

5.サドルの底はフラットファイルで平面をつけていきます。

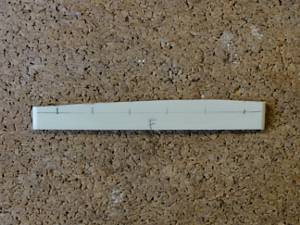

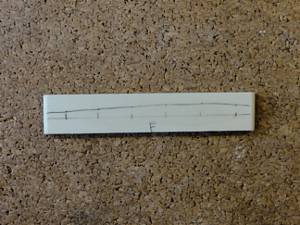

6.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

7.サドル高の切り出しを終えました。
8.サドル上部にピーク位置を書き写します。

9.サドルピーク位置を削りだしていきます。

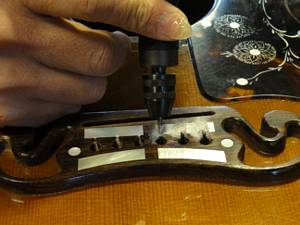

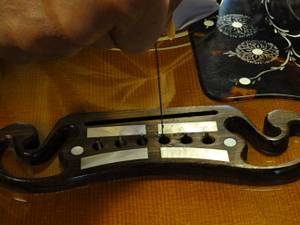

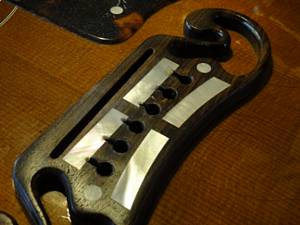

10.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

11.さらにミニルーターで弦の導出角度をつけていきます。

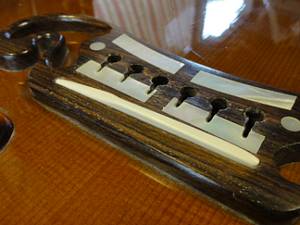

12.ブリッジピン穴加工を終えました。

13.サドルを取り付けました。

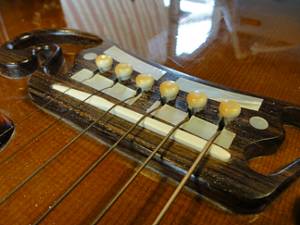

14.完成したブリッジとサドルです。
