埼玉県にお住まいのM.S.さんからShelly SS-D70とGibson J-45のリペアご依頼をいただきました。
Shelly SS-D70はフレットすりあわせと弦周りのTUSQ化を行いました。

フレットすりあわせ

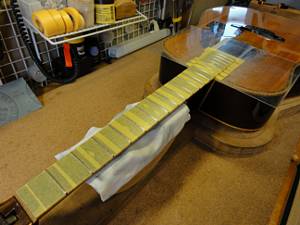

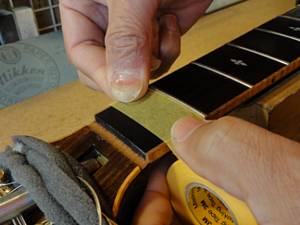

1.マスキングテープでフィンガーボードを保護します。
2.ボディもアクリル板でカバーしました。

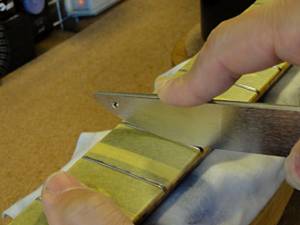

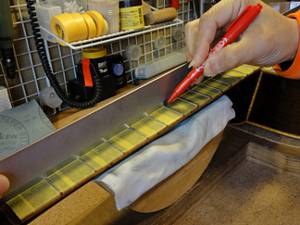

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

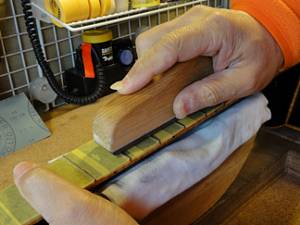

4.マークされた部分を中心にフラットファイルでサンディングします。

5.平らになったフレット山を専用のヤスリで丸くしていきます。

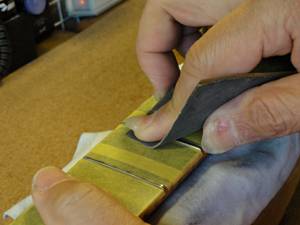

6.紙ヤスリ(#400)で粗研磨します。

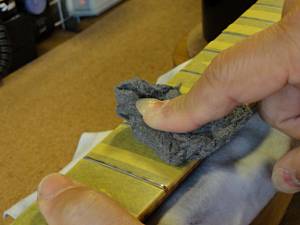

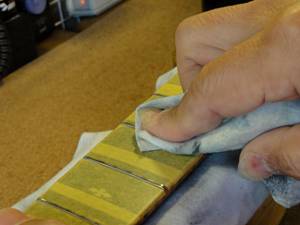

7.さらにスチールウールで研磨を進めます。
8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

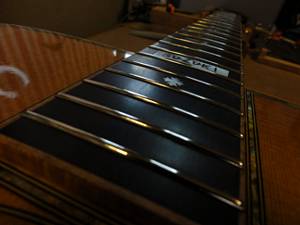

10.ピカピカのフレットになりました。


ナット交換

1.オリジナルナットです。

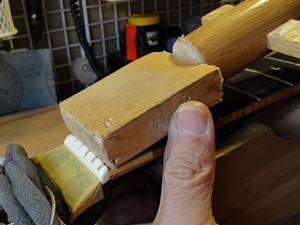

2.当て木を当ててコンとたたきます。

ナットを取り外している様子です。


3. ナット溝の底にシムが貼られています。

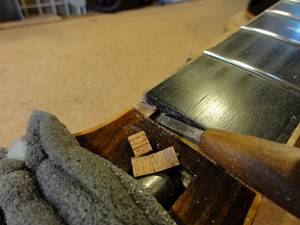

4.彫刻刀でそっと剥がしていきます。

5.シムはバラバラと撮れてしまいました。
6.ナットとシムと取り外し完了しました。

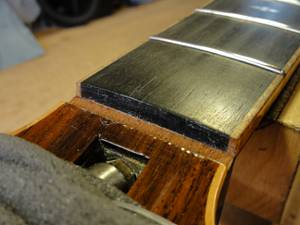

7. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

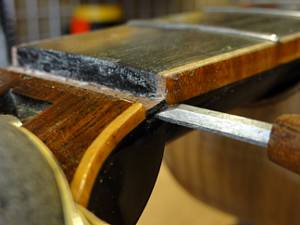

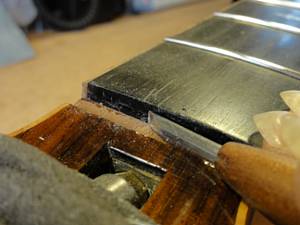

8.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

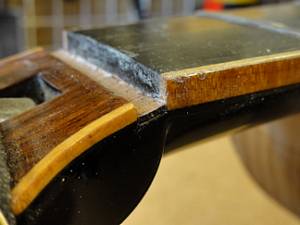

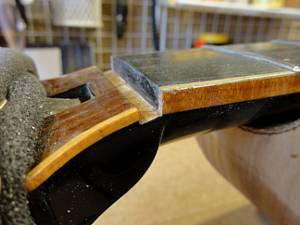

9.クリーニング完了したナット溝です。
10.ネック幅に合わせてナットスラブを切り出します。

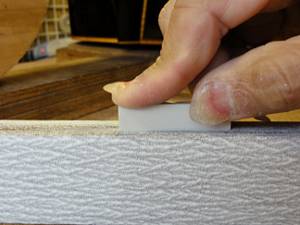

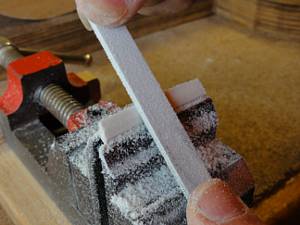

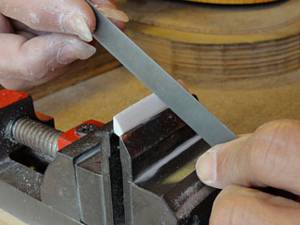

11.フラットファイルを使ってナットの平面を削り出します。

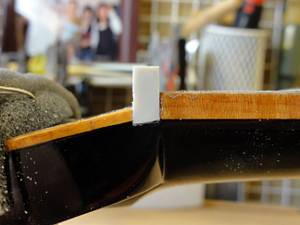

12.ナット溝にピッタリはまるようになりました。

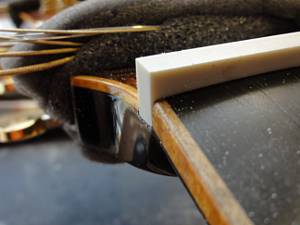

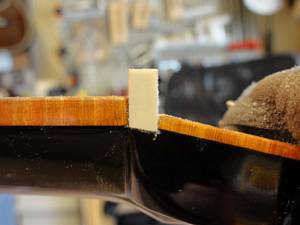

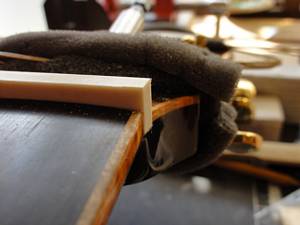

13.1弦側からもナットの密着を確認します。

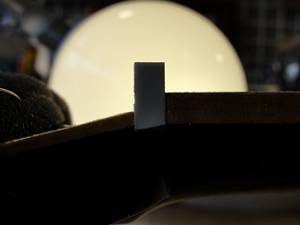

14.逆光を利用すると密着度の確認が効率的に行えます。

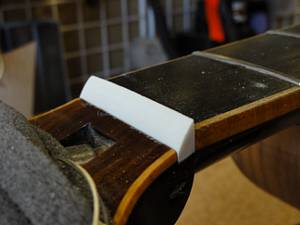

15.ナットのサイドもこの段階で面取り加工しておきます。

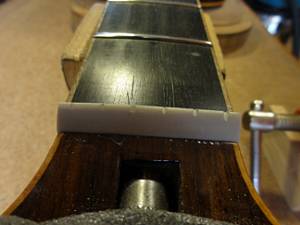

16.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

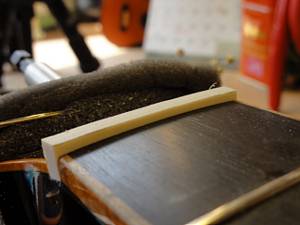

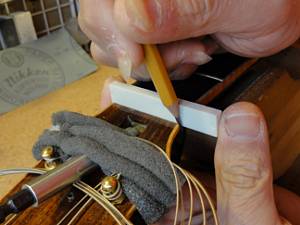

17.フレットの高さに合わせてケガキ線を入れます。
18.ナット上部を切り取りました。

19.ヘッド側に放物曲面を削り込んでいきます。
20.ナットらしくなってきました。

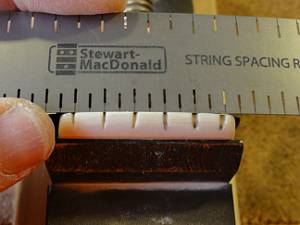

21.オリジナルナットから弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)

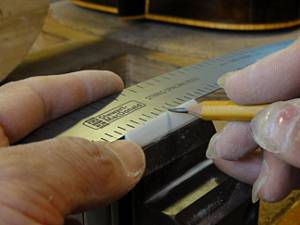

22.弦溝位置を新しいナットに書き込みます。

23.弦溝を専用のヤスリで彫り込んでいきます。
24.弦高調整前のナットです。

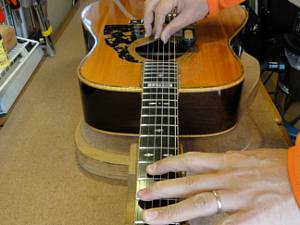

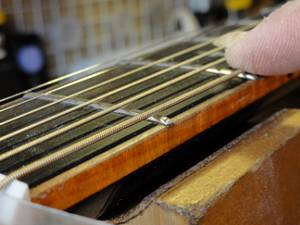

25.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

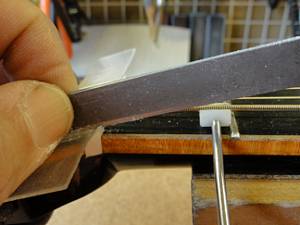

26.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

27.ナット高調整前の弦溝です。

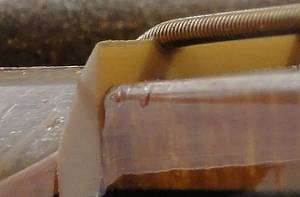

28.弦高調整後のナット弦溝です。

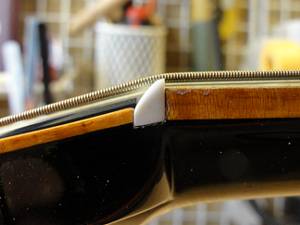

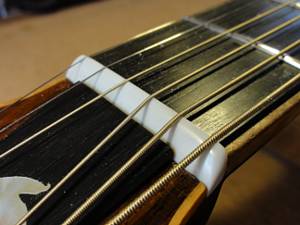

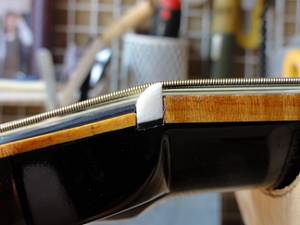

29.他の弦も同じ要領で調整しました。弦高調整後のナットです。
30.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整~サドル製作

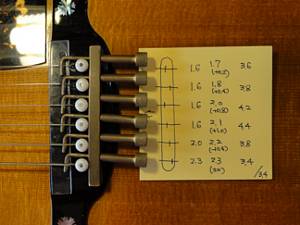

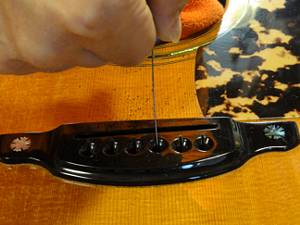

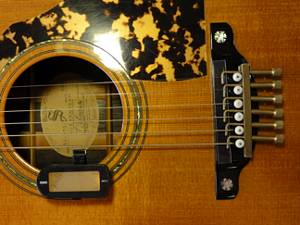

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

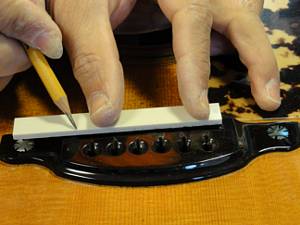

3.サドルピーク位置を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

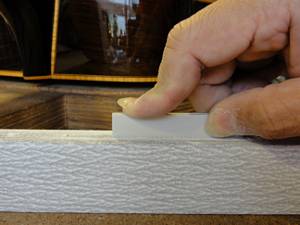

5.サドルの底はフラットファイルで平面をつけていきます。

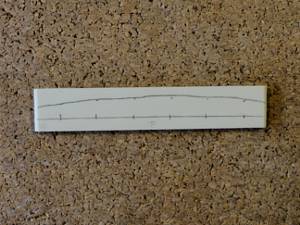

6.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

7.サドル高の切り出しを行いました。

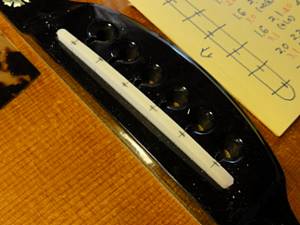

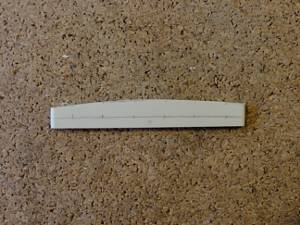

8.サドル上部にピーク位置を書き写します。

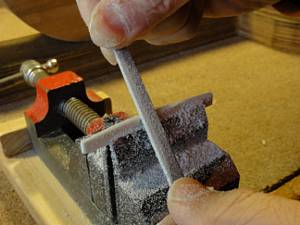

9.サドルピーク位置を削りだしていきます。
10.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

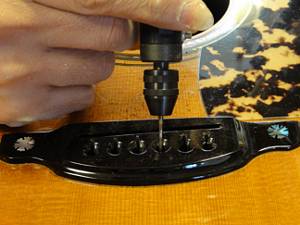

11.さらにミニルーターで弦の導出角度をつけていきます。

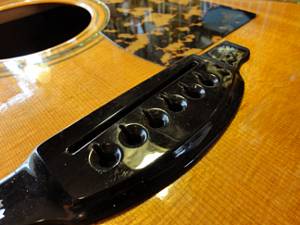

12.ブリッジピン穴加工を終えました。

13.サドルを取り付けました。

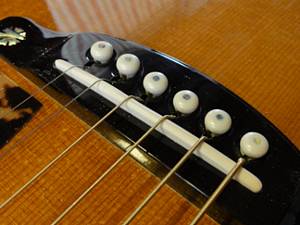

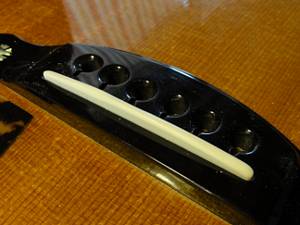

14.完成したオフセットサドルとブリッジです。
