Martin D-45

戻る
兵庫県にお住まいのK.T.さんからMartin D-45とGibson J-200のリペアご依頼をいただきました。
Martin D-45はフレットすりあわせと弦周りのTUSQ化を行いました。

フレットすりあわせ

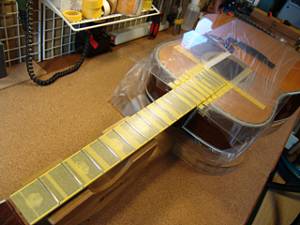

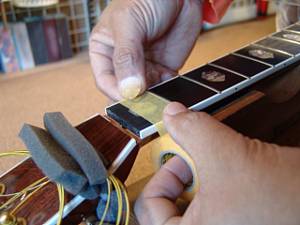

1.マスキングテープでフィンガーボードを保護します。

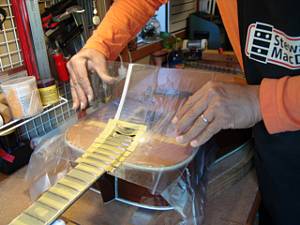

2.ボディもアクリル板でカバーしました。

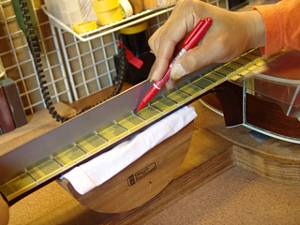

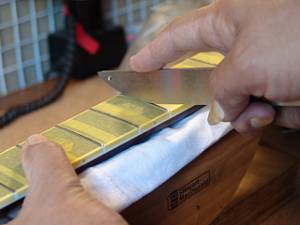

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。
4.マークされた部分を中心にフラットファイルでサンディングします。

5.平らになったフレット山を専用のヤスリで丸くしていきます。
6.紙ヤスリ（#400）で粗研磨します。

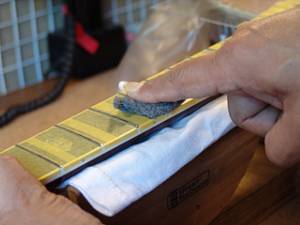

7.さらにスチールウールで研磨を進めます。

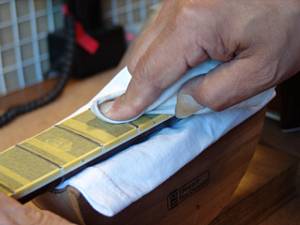

8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

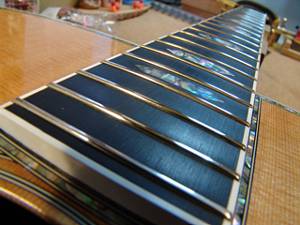

10.ピカピカのフレットになりました。


ナット交換

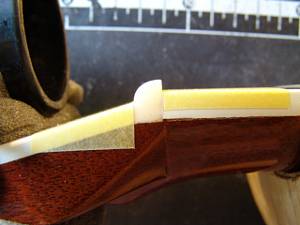

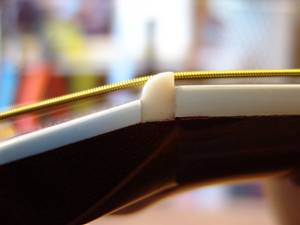

1.オリジナルナットです。
2.ナット溝が深いので切削除去を行います。

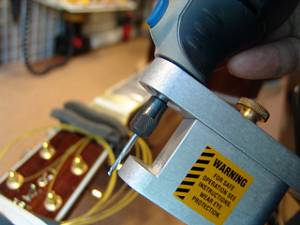

3.ドレメル・ルーターにストレート・ビットとガイドジグを取り付けました。

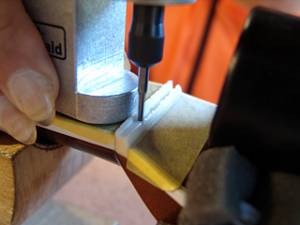

4.何回かのパスに分けてナットを切削します。

5.2パス後のナットです。もう少し深く掘りましょう。

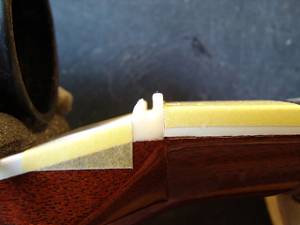

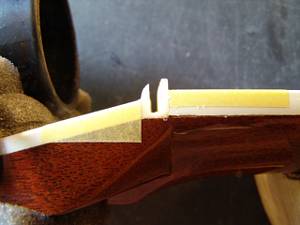

6.5パス目を終えました。切削はここで止めておきます。

ナット切削を行っている様子です。

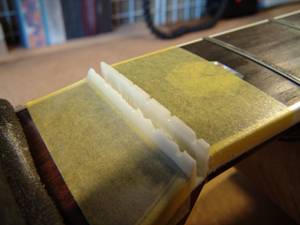

7.中央部が削られたナットです。

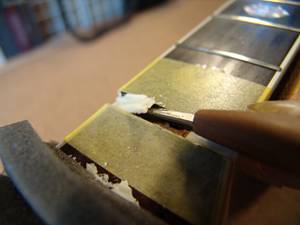

8.残りを少しずつ取り除いていきます。

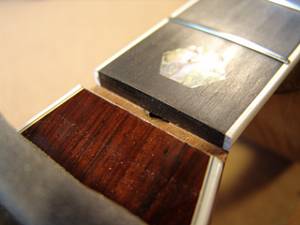

9. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

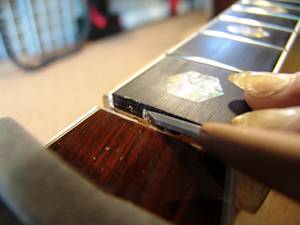

10.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

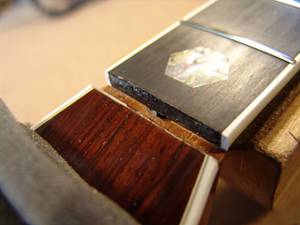

11.クリーニング完了したナット溝です。
12.ネック幅に合わせてナットスラブを切り出します。

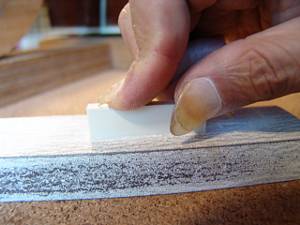

13.フラットファイルを使ってナットの平面を削り出します。
14.ナット溝にピッタリはまるようになりました。

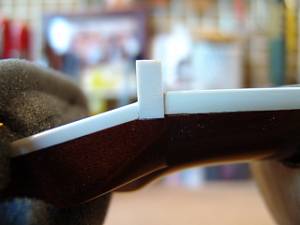

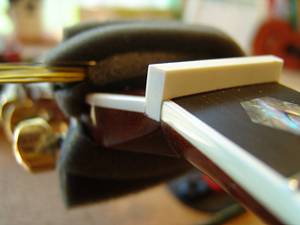

15.1弦側からもナットの密着を確認します。

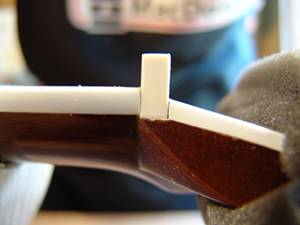

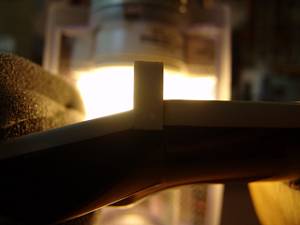

16.逆光を利用すると密着度の確認が効率的に行えます。

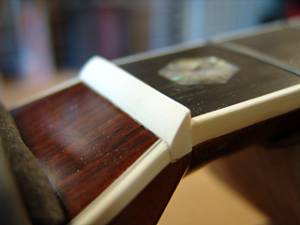

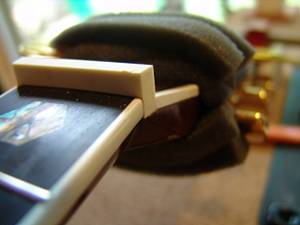

17.ナットのサイドもこの段階で面取り加工しておきます。
18.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

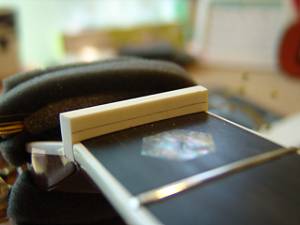

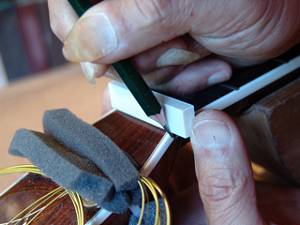

19.フレットの高さに合わせてケガキ線を入れます。
20.ナット上部を切り取りました。

21.ヘッド側に放物曲面を削り込んでいきます。
22.ナットらしくなってきました。

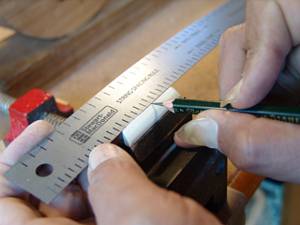

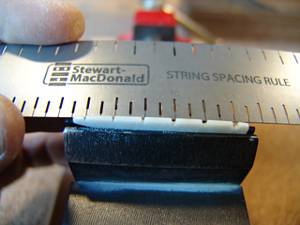

23.オリジナルナットから弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
24.弦溝位置を新しいナットに書き込みます。

25.弦溝を専用のヤスリで彫り込んでいきます。

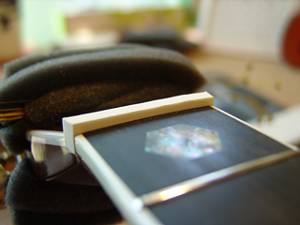

26.弦高調整前のナットです。

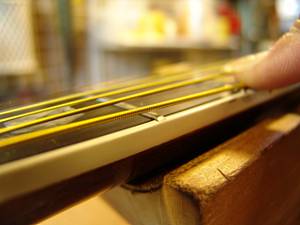

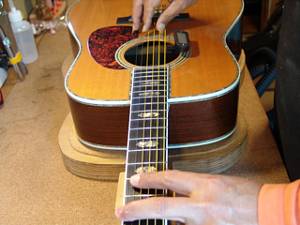

27.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

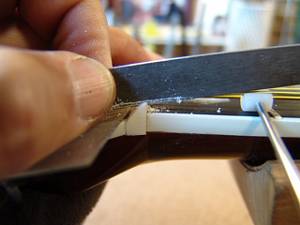

28.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

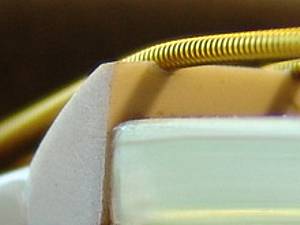

29.ナット高調整前の弦溝です。

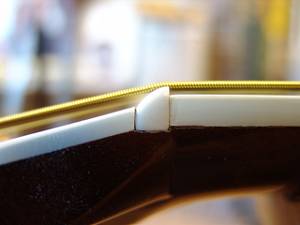

30.弦高調整後のナット弦溝です。

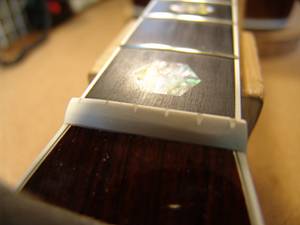

31.他の弦も同じ要領で調整しました。弦高調整後のナットです。

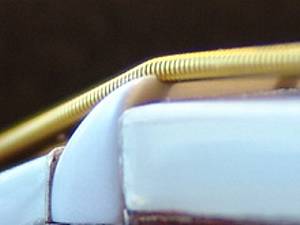

32.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整～サドル製作

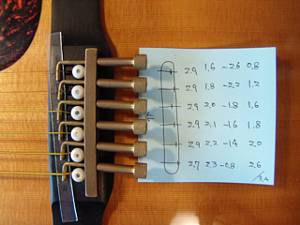

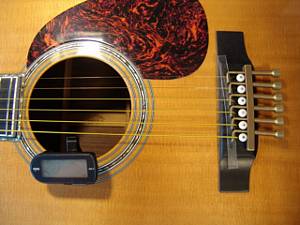

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドルピーク位置を書き写しておきます。（サドル溝再加工を行った後の写真です）
4.サドル溝に合わせてサドルスラブを切り出します。

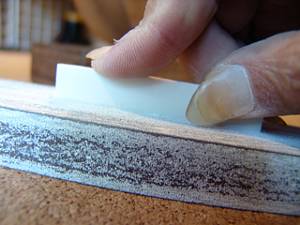

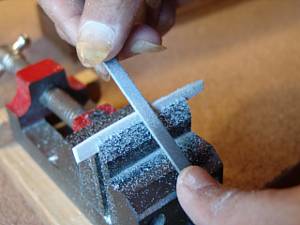

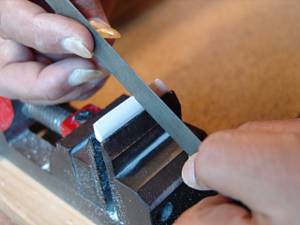

5.サドルの底はフラットファイルで平面をつけていきます。

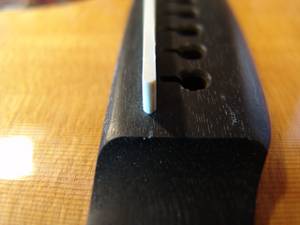

6.サドル溝にピッタリはまるように加工できました。

7.サドルの端も溝にピッタリはまっていることを確認します。

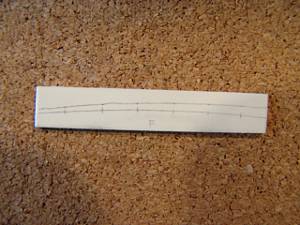

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

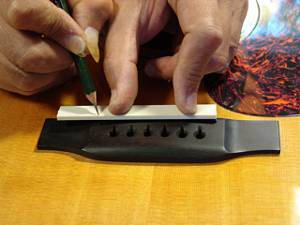

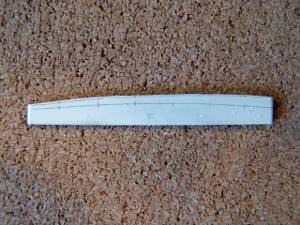

10.サドル上部にピーク位置を書き写し、削りだしていきます。

11.サドル山を削りだしています。

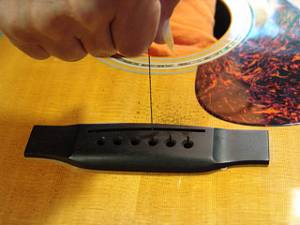

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

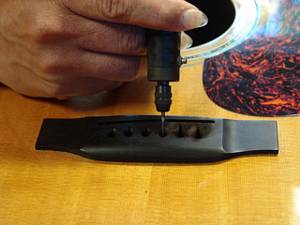

13.さらにミニルーターで弦の導出角度をつけていきます。

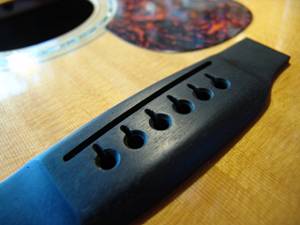

14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

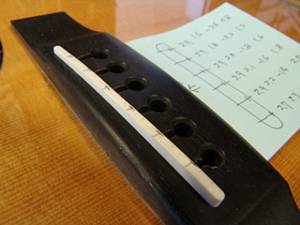

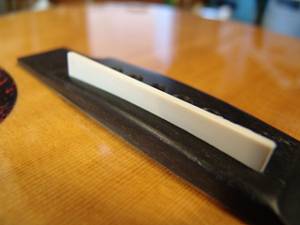

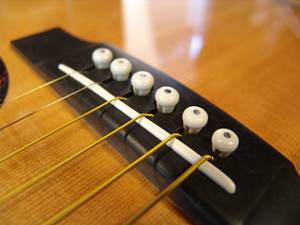

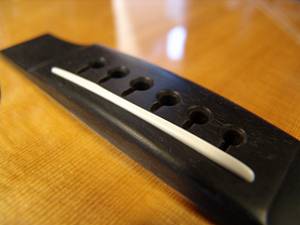

16.完成したオフセットサドルとブリッジです。
