Gibson J-45

戻る
兵庫県にお住まいのT.M.さんからGibson J-45のリペアご依頼をいただきました。フレット音痴現象が確認されたのと音の詰まりが見られましたので、サドル溝再加工とフレットすりあわせ、弦周りのTUSQ化を行いました。
リペア後のギターを受け取られて、T.M.さんから暖かいメッセージが届きました。

ギター調子いいです。すごく響くようになりました。
6弦、5弦あたりは弾いていてお腹に響いてきますし、チューニングもきちっとあうので、弾いていながら歌いたくなります。

サドル修理をして頂いて本当に良かったです。
これからも大切にしていきます。また何かありましたら、宜しくお願いします。

T.M.さん、暖かいメッセージをいただき、ありがとうございました。

> サドル修理をして頂いて本当に良かったです。

フレット音痴は弾いていて気持ち悪くなる時がありますね(笑)。
今回のリペアで同現象を解消出来たので、これからは心地よく弾けることと思います。
これからもT.M.さんの傍らでギターがいつまでも癒しの音色を奏でてくれることを祈っております。
この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
今後とも何卒よろしくお願いいたします。


フレットすりあわせ

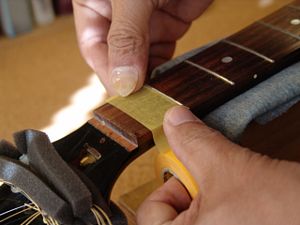

1.マスキングテープでフィンガーボードを保護します。

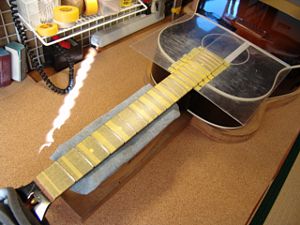

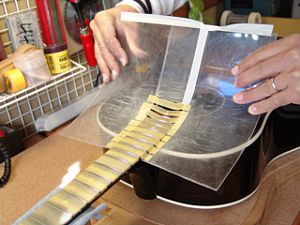

2.ボディもアクリル板でカバーしました。

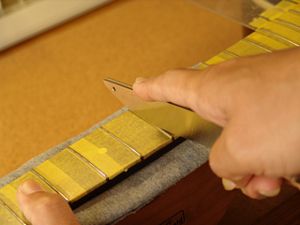

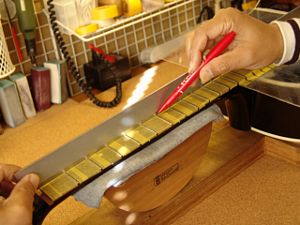

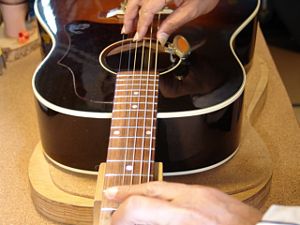

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

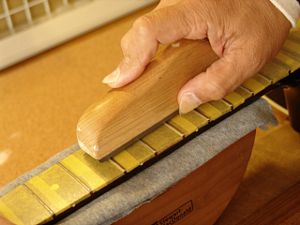

4.マークされた部分を中心にフラットファイルでサンディングします。

5.平らになったフレット山を専用のヤスリで丸くしていきます。

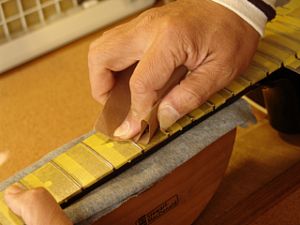

6.紙ヤスリ(#400)で粗研磨します。

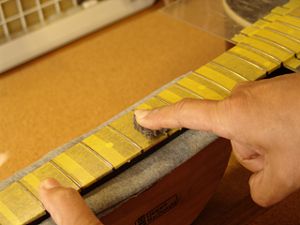

7.さらにスチールウールで研磨を進めます。

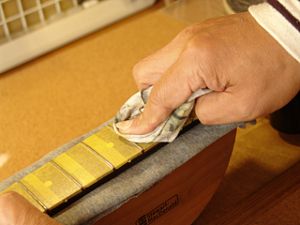

8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

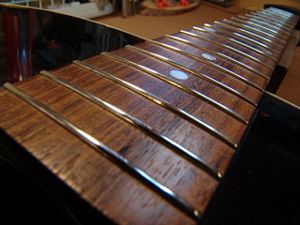

10.ピカピカのフレットになりました。


ナット交換

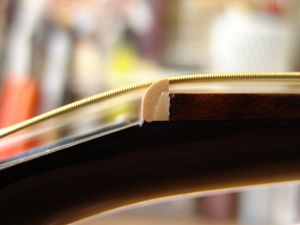

1.オリジナルナットです。

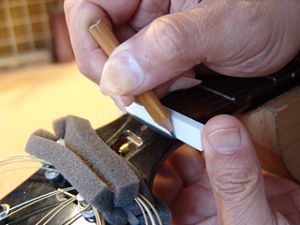

2.ナットに当て木を当てて軽くコンとたたきます。

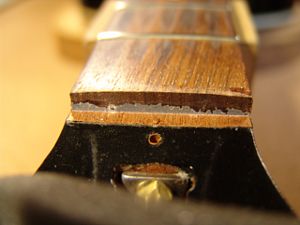

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

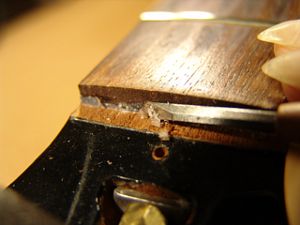

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

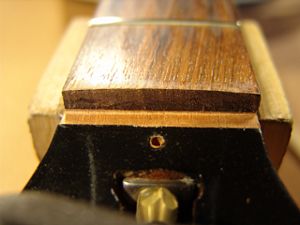

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

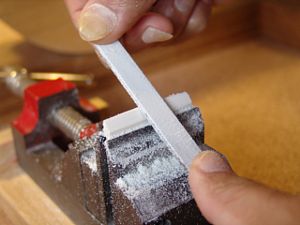

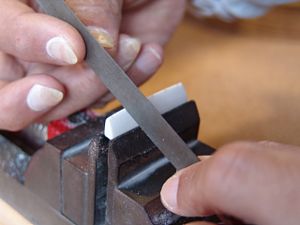

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

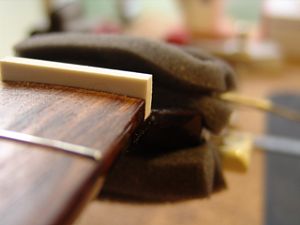

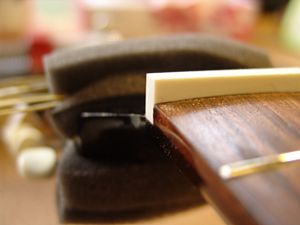

9.1弦側からもナットの密着を確認します。

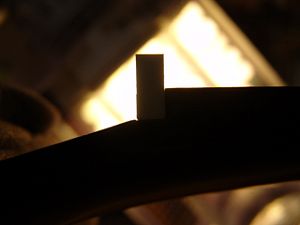

10.逆光を利用すると密着度の確認が効率的に行えます。

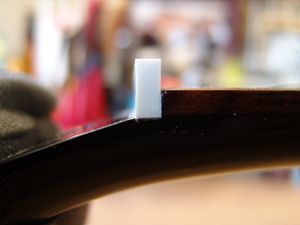

11.ナットのサイドもこの段階で面取り加工しておきます。

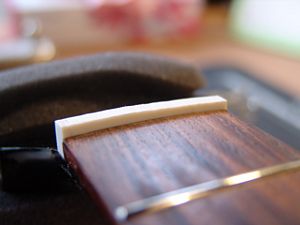

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

13.フレットの高さに合わせてケガキ線を入れます。

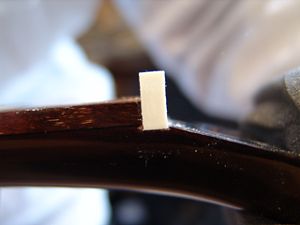

14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。

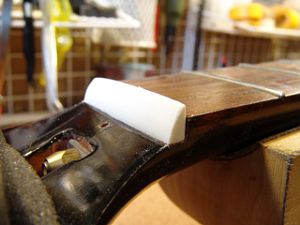

16.ナットらしくなってきました。

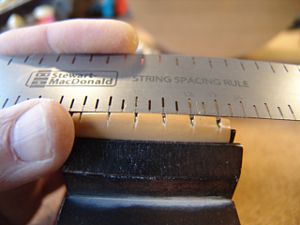

17.オリジナルナットから弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)

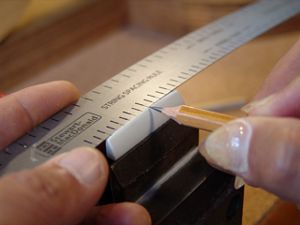

18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

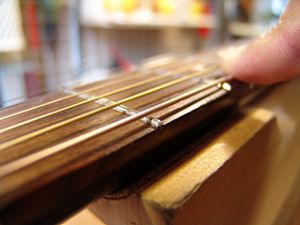

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

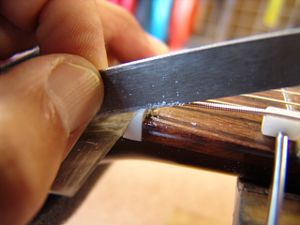

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。
24.弦高調整後のナット弦溝です。

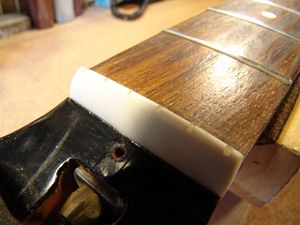

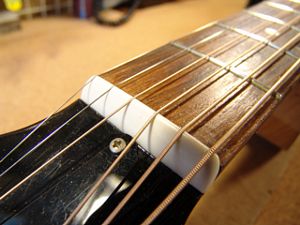

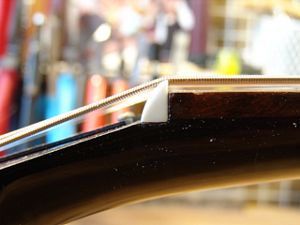

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

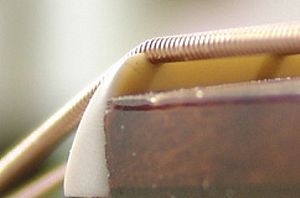

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


サドル溝加工~サドル製作

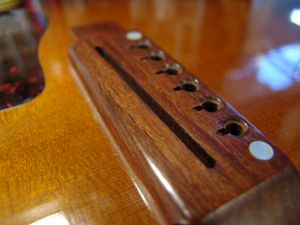

1.オリジナル・ブリッジです。
2.フレット音痴がサドル山補正の範囲を超えているので、一旦埋木してサドル溝を掘りなおします。

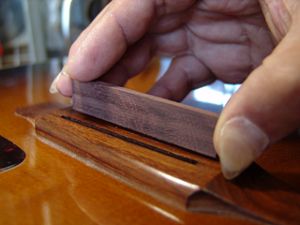

3.ローズウッド材を切り出してオリジナルサドル溝にはまるように加工しました。

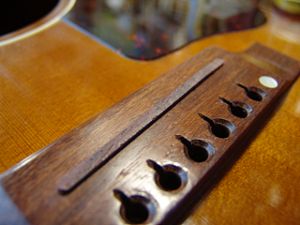

4.サドル溝の埋木を完了しました。

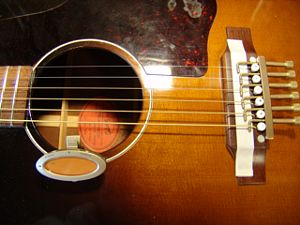

5.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
6.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

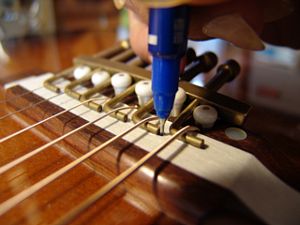

7.マスキングテープにサドルピーク位置を書き写しておきます。

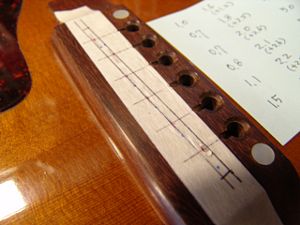

8.サドル山位置をサドル幅で囲み、サドル溝目標位置を書き込みます。

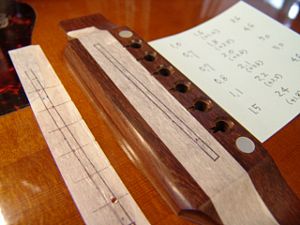

9.二重に貼っていたマスキングテープを剥がし、サドル溝位置とサドル山位置に分けます。

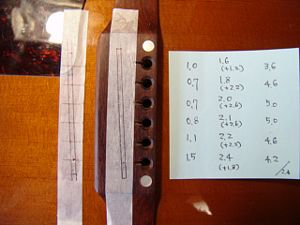

10.目標サドル高も記録しておきます。

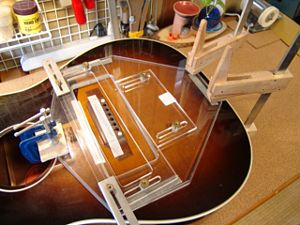

11.サドル溝加工ジグを取り付けました。
12.トリマのビット先端がサドル溝の中央をなぞるように位置調整します。

13.サドル溝を掘っています。

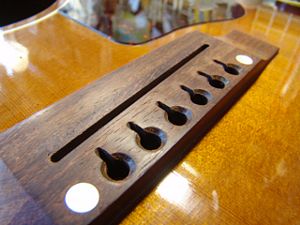

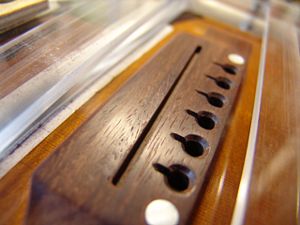

14.サドル溝加工を終えました。マスキングテープを剥がしています。

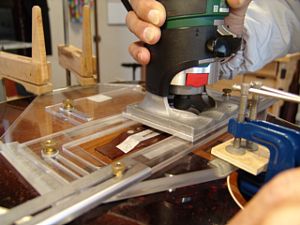

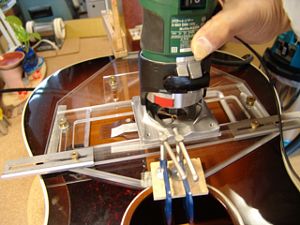

トリマでブリッジにサドル溝を掘っている様子です。


15.補正したサドル溝はオリジナル位置よりも約3mmブリッジピン側に移動しました。

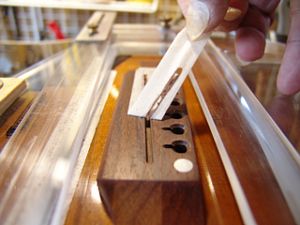

16.サドル溝に合わせてサドルスラブを切り出します。

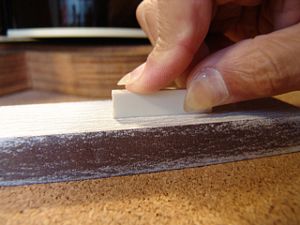

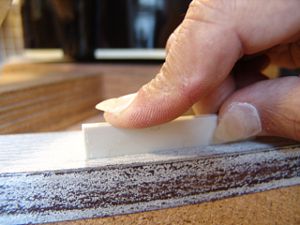

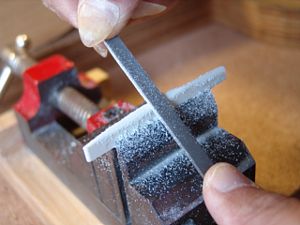

17.サドルの底はフラットファイルで平面をつけていきます。

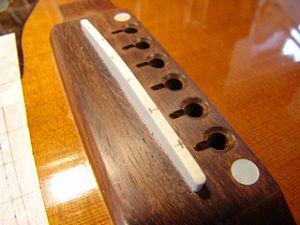

18.サドル溝にピッタリはまるように加工できました。

19.サドルの端も溝にピッタリはまっていることを確認します。

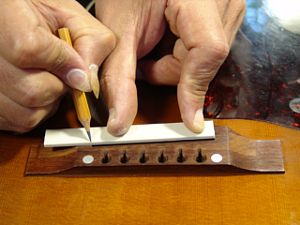

20.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

21.サドル高の切り出しを終えました。

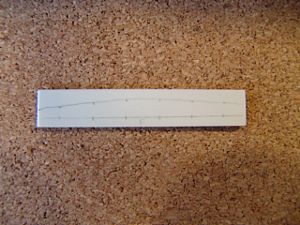

22.サドル上部にピーク位置を書き写します。

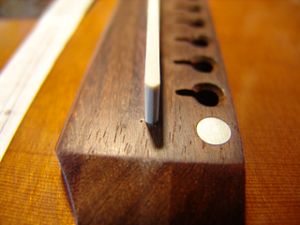

23.サドルピーク位置を削りだしていきます。

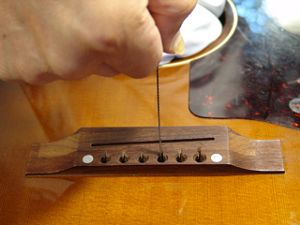

24.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

25.さらにミニルーターで弦の導出角度をつけていきます。

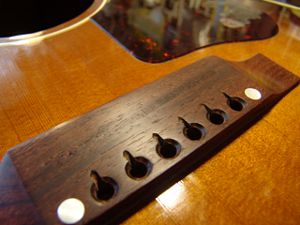

26.ブリッジピン穴加工を終えました。

27.サドルを取り付けました。

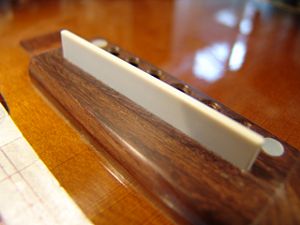

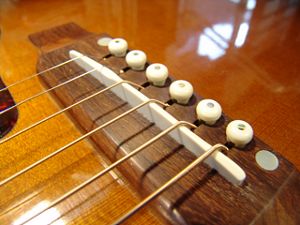

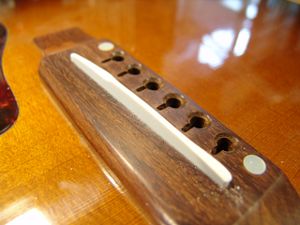

28.完成したオフセットサドルとブリッジです。
