YAMAKI YM-800

戻る
大阪府にお住まいのK.M.さんからYAMAKI YM-800のリペアご依頼をいただきました。このギターはK.M.さんが高校時代にアルバイトをされて購入された、とても想い出深いものだそうです。
フレット交換と弦周りのTUSQ化、ピックガード交換を行いました。
リペア後のギターを受け取られて、K.M.さんから暖かいメッセージが届きました。

樋口様

この度は愛用のギターをリペア頂きありがとうございました。
昨日到着し早速内容を確認し試弾きしました。

とにかく驚いたのは、各弦のバランスの良さとハイフレット時の音程の確かさです。
オフセットサドルの細かな調整が確実な音程を生むんですね。
音質も実のところナット、サドルの交換でもっと尖ったシャープな音になるのかなと思っていたんですが、角がとれたなめらかな?音で、なおかつサスティンの効いた伸びのあるクリアな音質に変ってました。ほんと驚きです。

私の自分勝手な予想をいい意味で見事に裏切られました。脱帽です(笑)

これからも今以上にこのギターを大切に使っていこうと思います。
この度は本当にいい仕事をして頂き有難うございました。
これから益々の樋口様の御活躍を期待しております。

K.M.さん、早速の暖かいメッセージをいただき、誠にありがとうございました。

リペア後のギターの音色にご満足頂けて、とても嬉しい気持ちでいっぱいです。

「良い意味での裏切り」・・・なんともこそばいような、そして嬉しくなる、そんな言葉ですね(笑)。
リペアをしていていつも思うことは、やっぱり「この音色でいいのか?」という自問自答です。
時に自信がなくなって「迷子状態」になることもあるのですが、私の場合は原点である自身のYAMAKIのギターの音色を確認することで迷路から脱出できることが多いようです。
そして何よりもギターのオーナーの皆様からの励ましの言葉や暖かいメッセージは「あぁ、よかった!間違っていなかった!」という安心感と自信へと繋がっていきます。

K.M.さんの元でYM-800が活躍されることを同じYAMAKIギターオーナーとして心よりお祈りしております。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
今後ともよろしくお願いいたします。


フレット交換

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

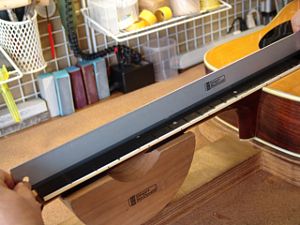

3.フィンガーボードの平面性を確認します。

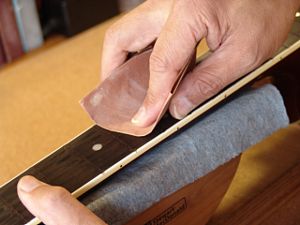

4.軽くサンディングします。

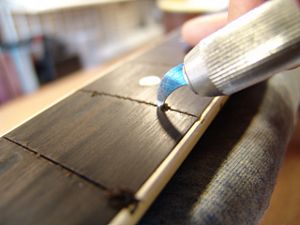

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.フレット打ち込みの準備が整いました。

7.フレットベンダーでフレットにアールをつけていきます。
8.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

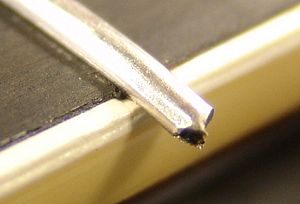

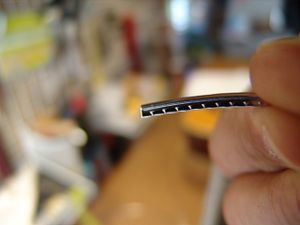

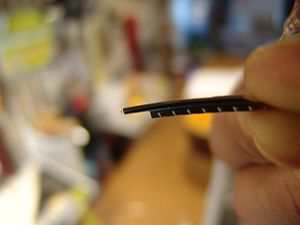

9.カットしたフレット端です。
10.フレットタング部をプライヤーでカットします。

11.バインディング加工後のフレット端です。
12.フィンガーボードの湾曲度(アール)を計測します。

13.第一のフレットプレス・ジグです。

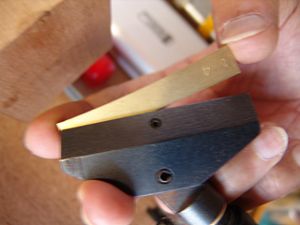

14.アールにあった先端ビットをジグのプレス部に固定します。

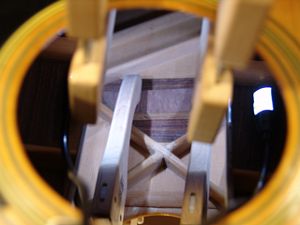

15.ジグをサウンドホールから入れていきます。

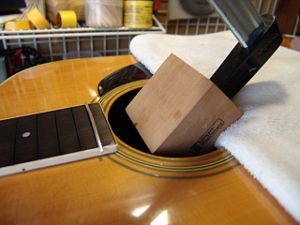

16.フレットをプレスします。

17.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

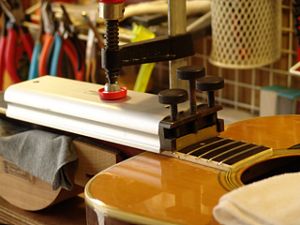

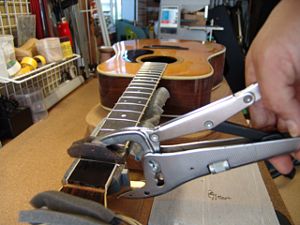

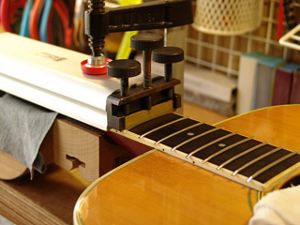

18.2つ目のジグはこのように固定します。

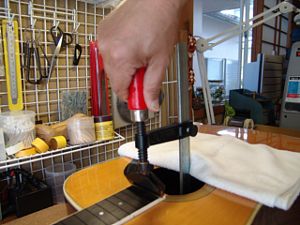

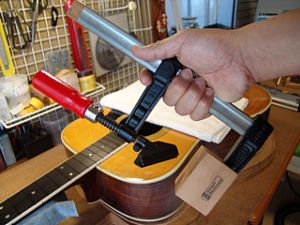

19.ネジを締めてフレットをプレスしていきます。
20.順にプレスを進めていきます。

21.3つ目のジグで残りのフレットをプレスしていきます。
22.すべてのフレット打ち込みが終わりました。

23.打ち込み終わったフレットの端は飛び出ています。

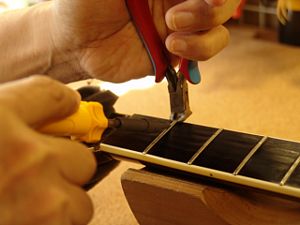

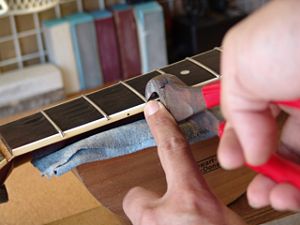

24.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

25.カットしたフレット端です。

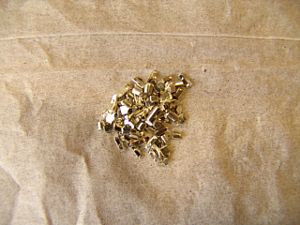

26.カットしたフレット片は見失わないように一カ所に集めておきます。

27.専用のヤスリを使ってフレット端を整形します。
28.1弦側のフレット端も同じように整形します。

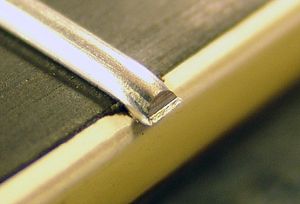

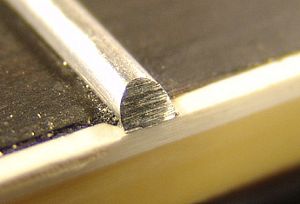

29.整形されたフレット端です。

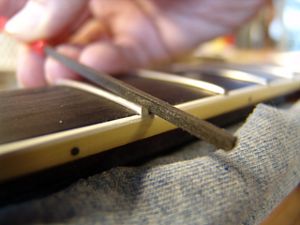

30.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

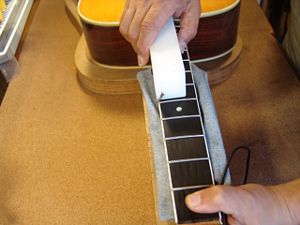

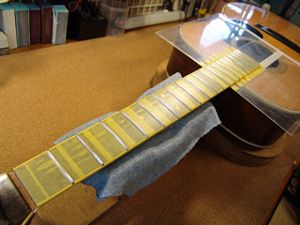

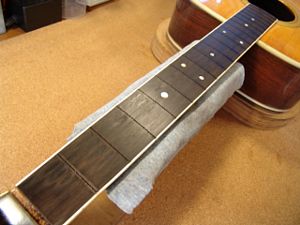

31.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

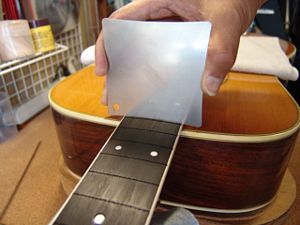

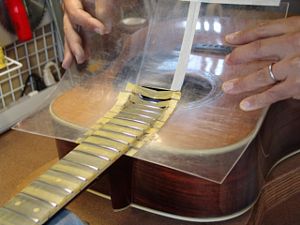

32.ボディもアクリル板でカバーしました。

33.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

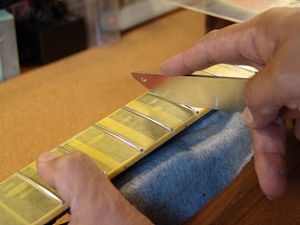

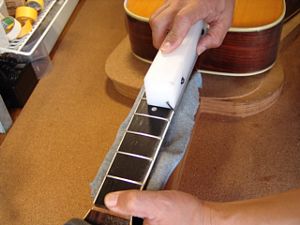

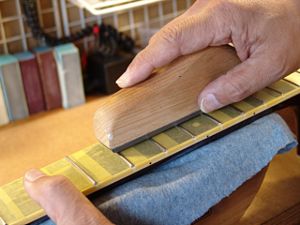

34.マークされた部分を中心にフラットファイルでサンディングします。

35.平らになったフレット山を専用のヤスリで丸くしていきます。
36.紙ヤスリ(#400)で粗研磨します。

37.さらにスチールウールで研磨を進めます。

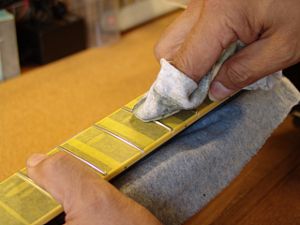

38.最後はコンパウンドで磨き上げます。

39.プロテクタ類を外しましょう。

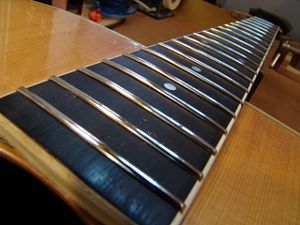

40.ピカピカのフレットになりました。


ブリッジプレート・リペア

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。
2.ローズウッド材からブリッジプレート・リペアのためのプラグを切り出します。

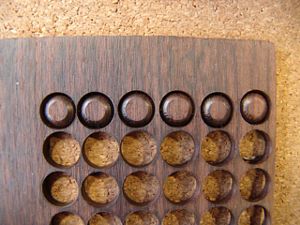

3.完全に切り離さず、ぎりぎりのところで固定させておきます。

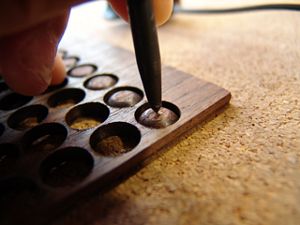

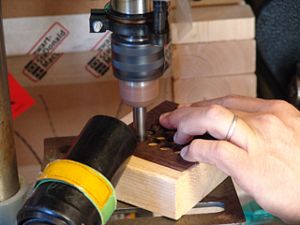

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

5.小穴があいたプラグです。まだ材に固定されています。

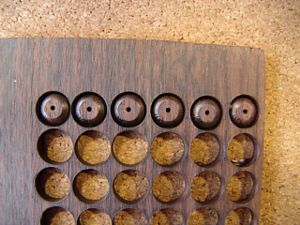

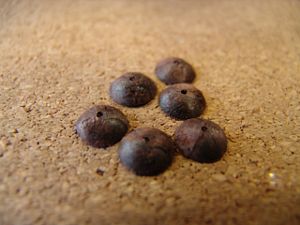

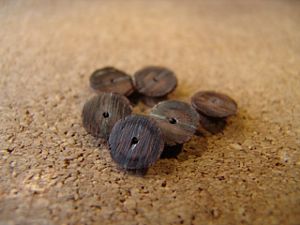

6.切り出し終えたプラグたちです。

7.プラグの裏側には木目がわかるように線を入れておきます。

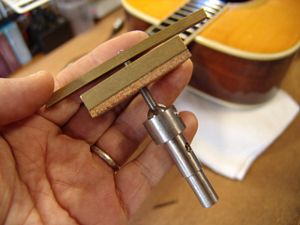

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

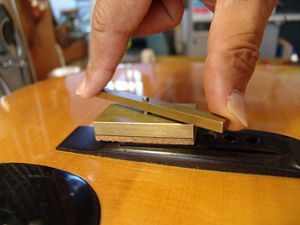

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

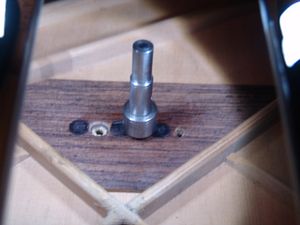

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

11.1弦の凹み加工が終わった様子です。

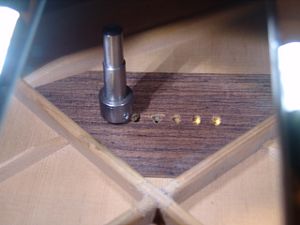

12.同様にして3,5弦の凹み加工も行いました。

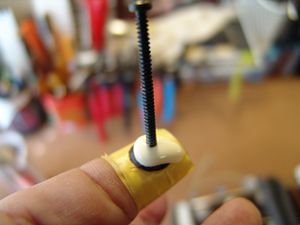

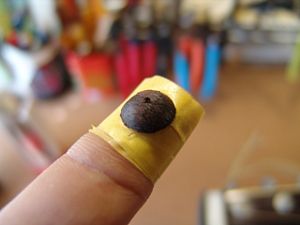

13.マスキングテープの粘着面を外側にしてプラグを半固定します。
14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。

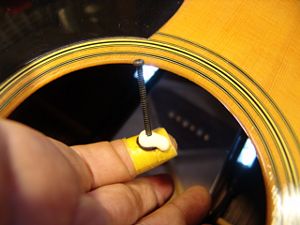

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

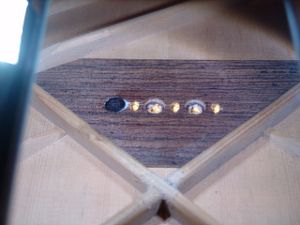

17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

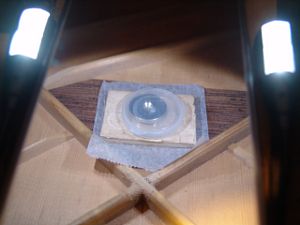

18.ワックスペーパーと当て木を挟んでマグネットクランプした後、固着を待ちます。

19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。
20.6弦すべてのプラグ接着を終えました。

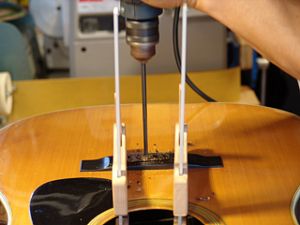

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

23.プラグにブリッジピン穴を開けました。
24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。


ナット交換

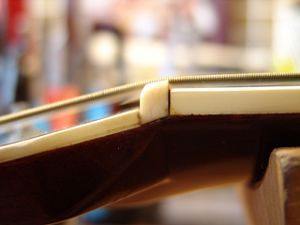

1.オリジナルナットです。

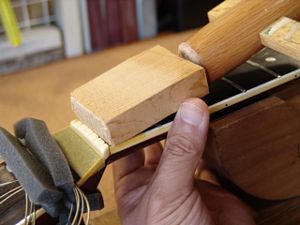

2.ナットに当て木を当てて軽くコンとたたきます。

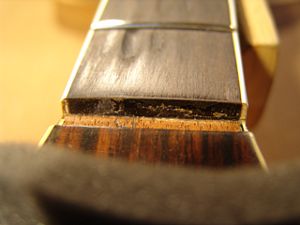

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

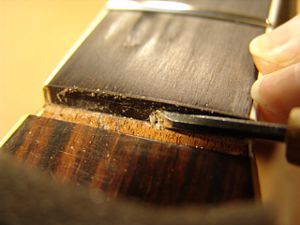

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

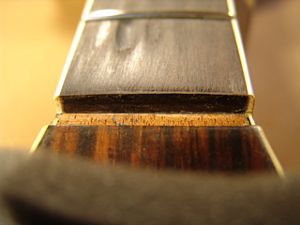

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

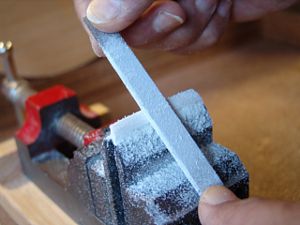

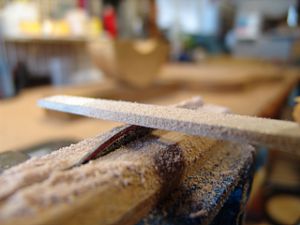

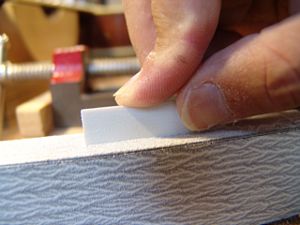

7.フラットファイルを使ってナットの平面を削り出します。

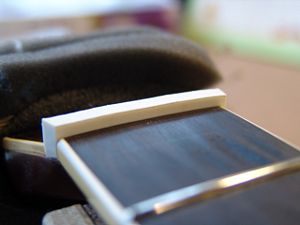

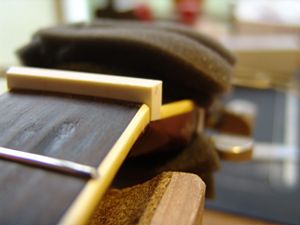

8.ナット溝にピッタリはまるようになりました。

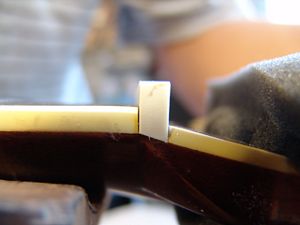

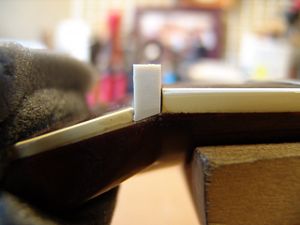

9.1弦側からもナットの密着を確認します。

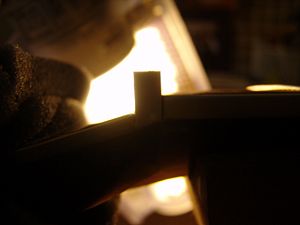

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

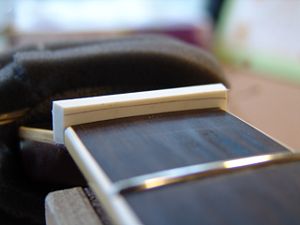

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

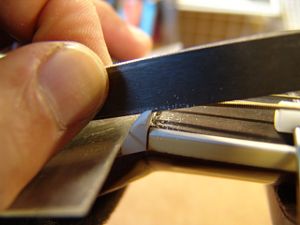

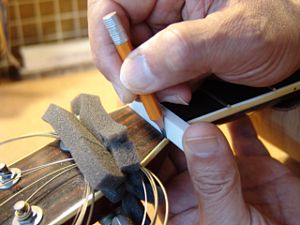

13.フレットの高さに合わせてケガキ線を入れます。

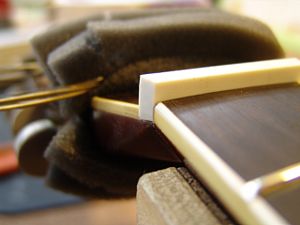

14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

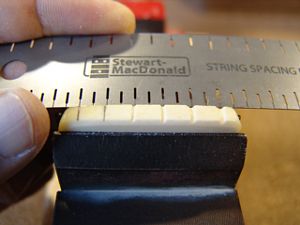

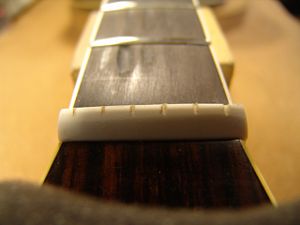

17.オリジナルナットから弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)
18.弦溝位置を新しいナットに書き込みます。

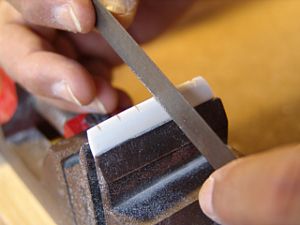

19.弦溝を専用のヤスリで彫り込んでいきます。

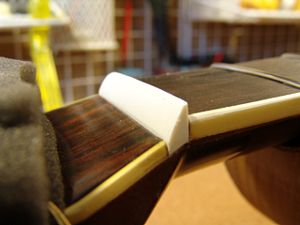

20.弦高調整前のナットです。

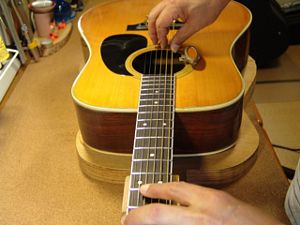

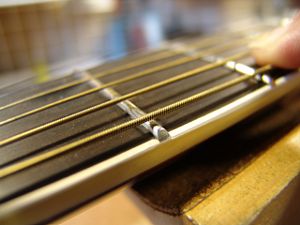

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。

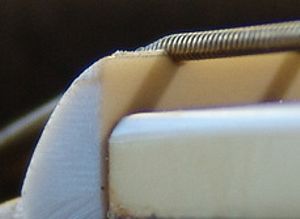

24.弦高調整後のナット弦溝です。

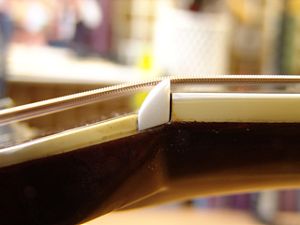

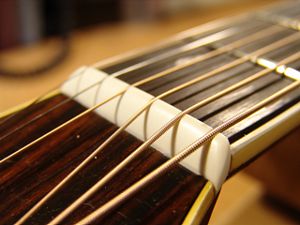

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

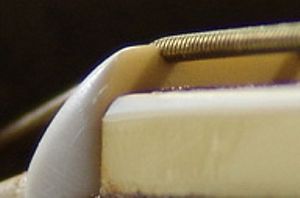

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整~サドル製作

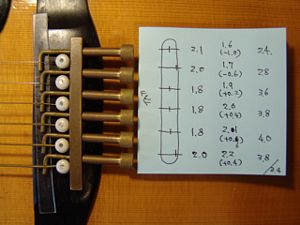

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドルピーク位置を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

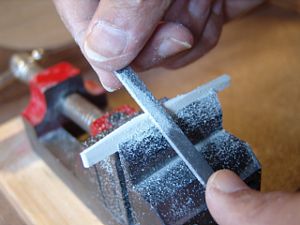

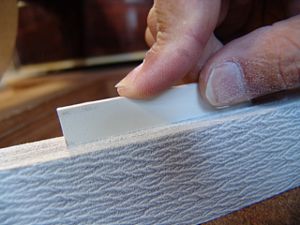

5.サドルの底はフラットファイルで平面をつけていきます。

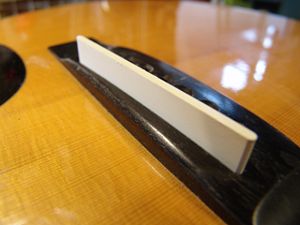

6.サドル溝にピッタリはまるように加工できました。

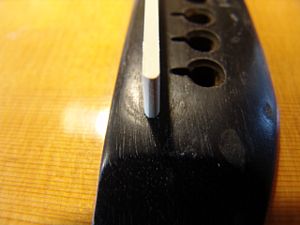

7.サドルの端も溝にピッタリはまっていることを確認します。

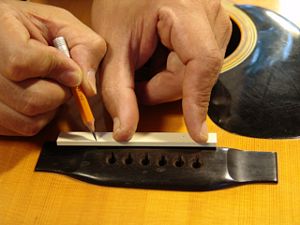

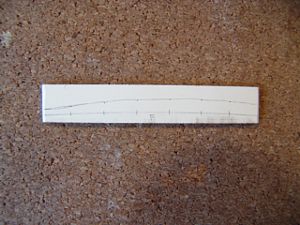

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

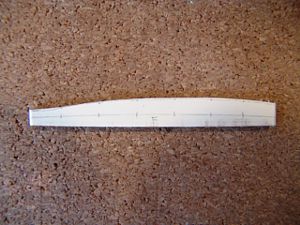

9.サドル高の切り出しを終えました。

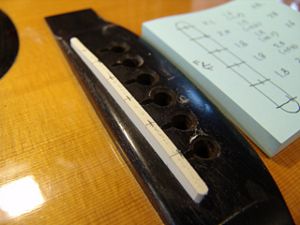

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

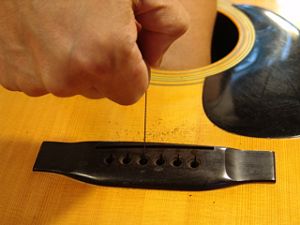

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

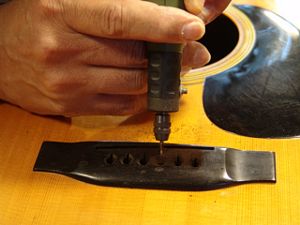

13.さらにミニルーターで弦の導出角度をつけていきます。

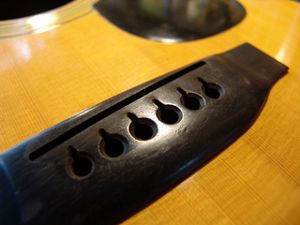

14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

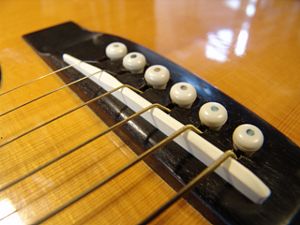

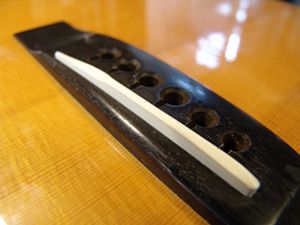

16.完成したオフセットサドルとブリッジです。


ピックガード交換

1.オリジナルピックガードを剥がしていきます。

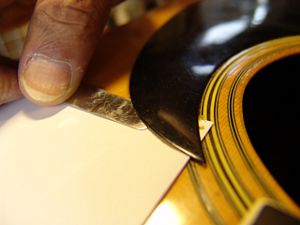

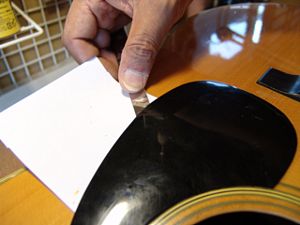

2.ボディトップを傷つけないように周囲からナイフを挿入していきます。

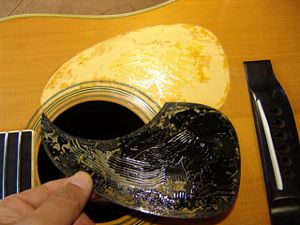

3.ピックガードが取り外せました。
4.以前に一般用のボンドで接着されたようです。

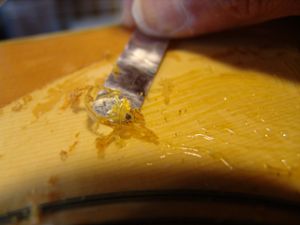

5.トップ板を傷つけないように慎重にボンドを剥がしていきます。

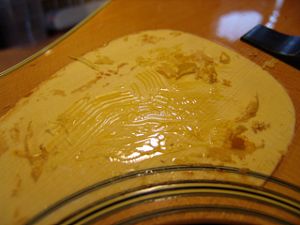

6.多量のボンドが剥がれました。

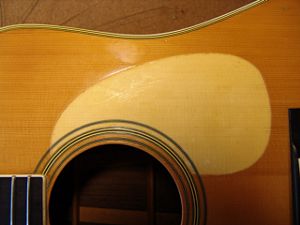

7.粘着材を取り除きました。

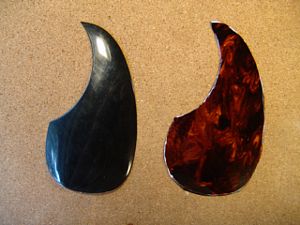

8.オリジナルピックガードより少し大きめにTOR-TIS素材を切り出しました。

9.両面テープで2枚を仮付けします。
10.はみ出した部分を削っていきます。

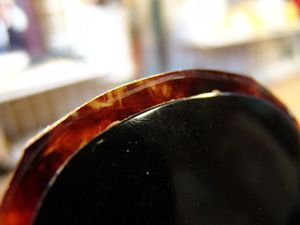

11.TOR-TIS素材は常温では硬く、もろい性質なので割れないように少しずつ削っていきます。

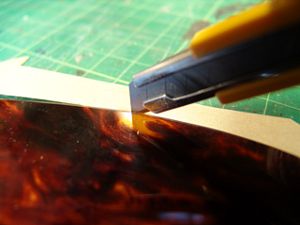

12.両面シートを新しいピックガードに貼り、周囲をカットします。

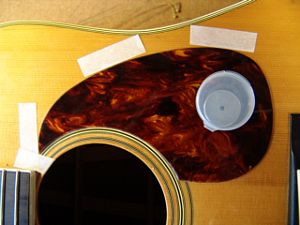

13.クランプ・マグネットで仮止めした状態で位置決めし、マスキングテープでマークします。

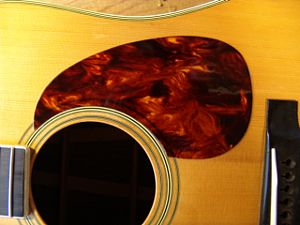

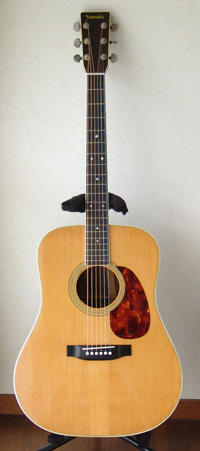

14.ピックガード交換完了です。ギターの表情が変わりました(笑)。
