Martin D-28

戻る
茨城県にお住まいのH.T.さんからMartin D-28のリペアご依頼をいただきました。フレットすりあわせ、弦周りのTUSQ化、ピックガード交換などを行いました。
リペア後のギターを受け取られてH.T.さんから暖かいメッセージが届きました。

ギター工房オデッセイ 樋口英之様
一年半、待った甲斐がありました。同封されていた、お手紙にも心が暖まりました。
土日は予定を変更してギター三昧かも・・・子供にはごめんなさいです。

これからもご活躍されることを心よりお祈り申し上げます。

H.T.さん、早速の暖かいメッセージをいただき、誠にありがとうございました。

リペア後のギターにご満足頂けて、てとも嬉しい気持ちです。
ギターに夢中になっているお父さんの背中を見て、子供さん達は何か熱いものを感じるのではないでしょうか(笑)。
ご家族とご一緒にH.T.さんが素晴らしいギターライフを送られることをお祈りしております。

この度は弊工房にリペアのご依頼をいただき、誠にありがとうございました。
今後とも何卒よろしくお願い申し上げます。


フレットすりあわせ

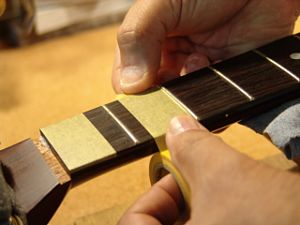

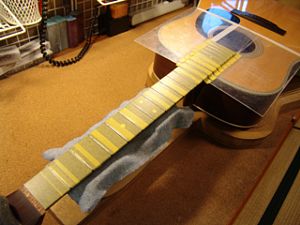

1.マスキングテープでフィンガーボードを保護します。
2.ボディもアクリル板でカバーしました。

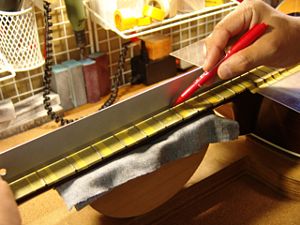

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

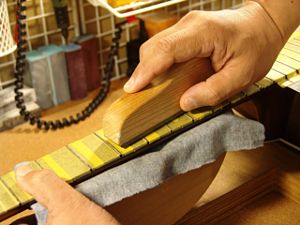

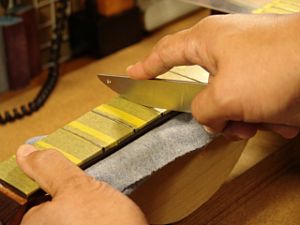

4.マークされた部分を中心にフラットファイルでサンディングします。

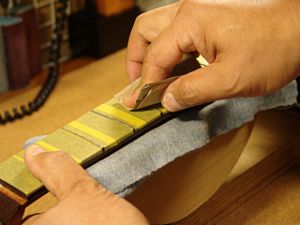

5.平らになったフレット山を専用のヤスリで丸くしていきます。
6.紙ヤスリ(#400)で粗研磨します。

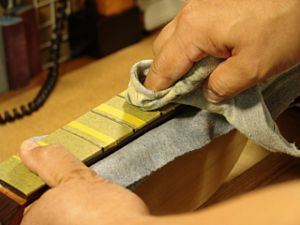

7.さらにスチール・ウールで研磨を進めます。
8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

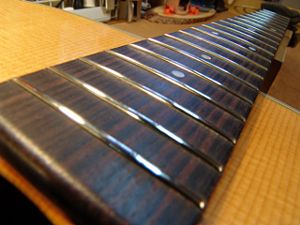

10.ピカピカのフレットになりました。


ナット交換

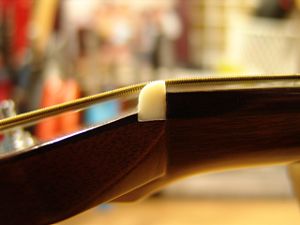

1.オリジナルナットです。

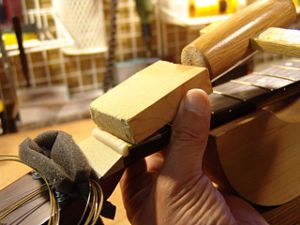

2.当て木を当てて軽くコンとたたきます。

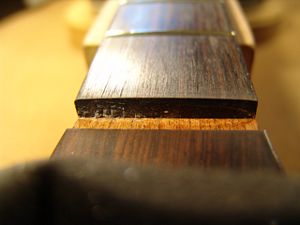

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。

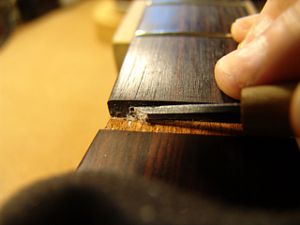

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

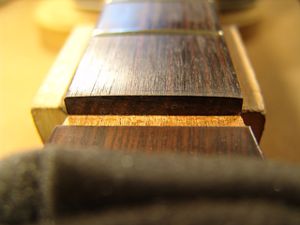

5.クリーニング完了したナット溝です。

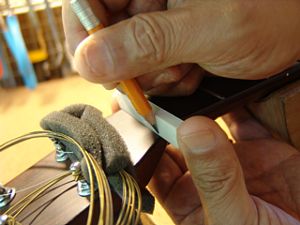

6.ネック幅に合わせてナットスラブを切り出します。

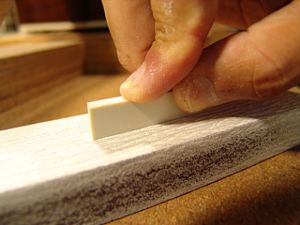

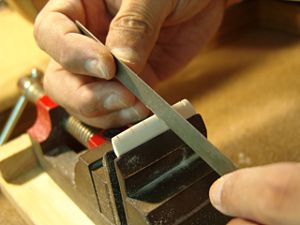

7.フラットファイルを使ってナットの平面を削り出します。

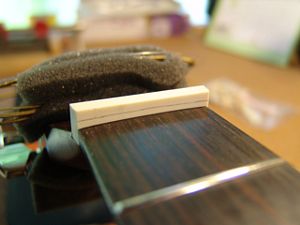

8.ナット溝にピッタリはまるようになりました。

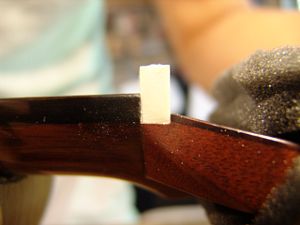

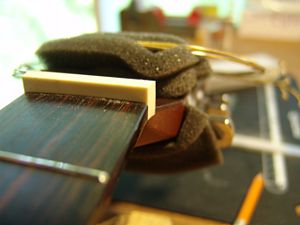

9.1弦側からもナットの密着を確認します。

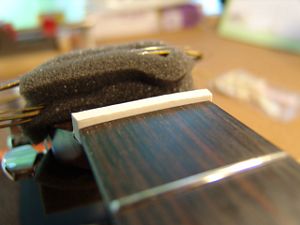

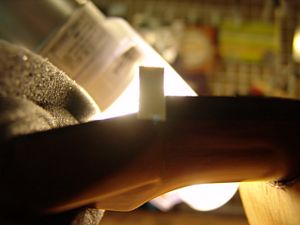

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

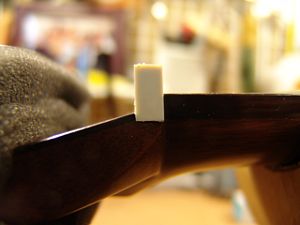

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

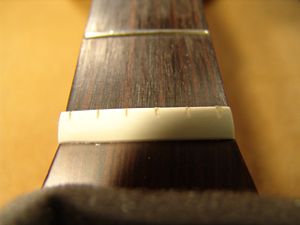

13.フレットの高さに合わせてケガキ線を入れました。
14.ナット上部をカットしました。

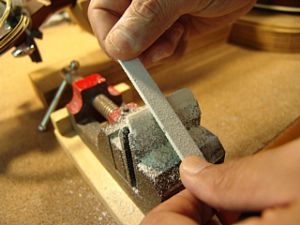

15.ヘッド側に放物曲面を削り込んでいきます。

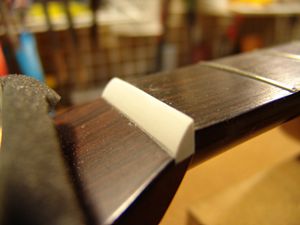

16.ナットらしくなってきました。

17.オリジナルナットから弦溝位置を読みとります。

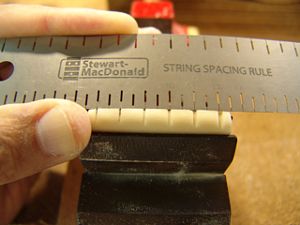

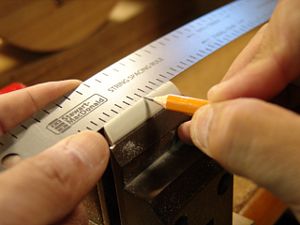

18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

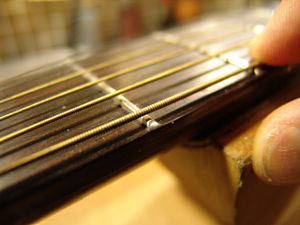

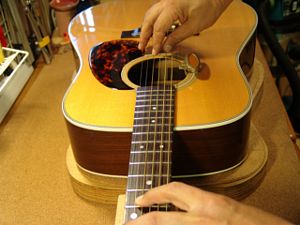

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

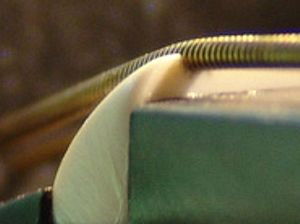

23.ナット高調整前の弦溝です。

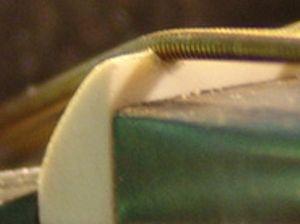

24.弦高調整後のナット弦溝です。

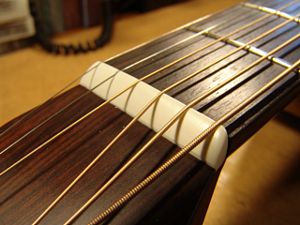

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

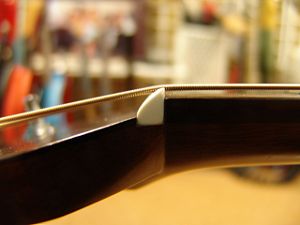

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整~サドル作製

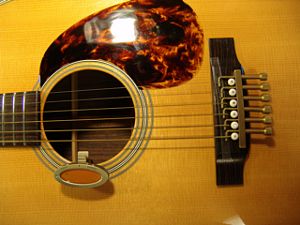

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

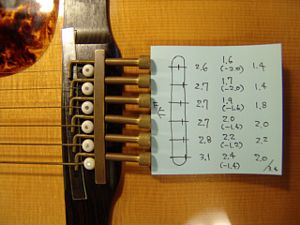

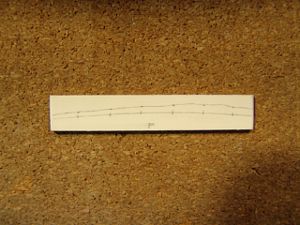

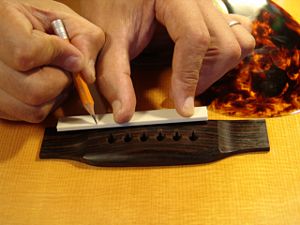

3.サドルピーク位置を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

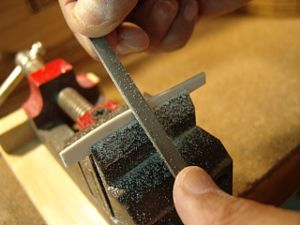

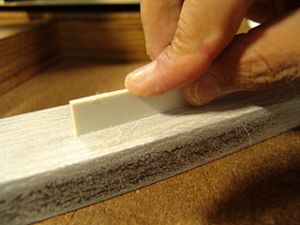

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

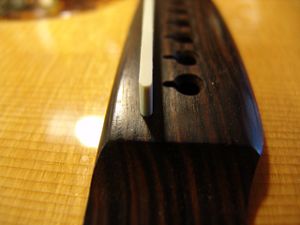

7.サドルの端も溝にピッタリはまっていることを確認します。

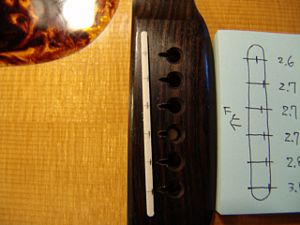

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

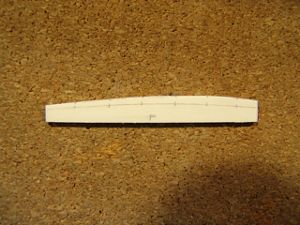

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

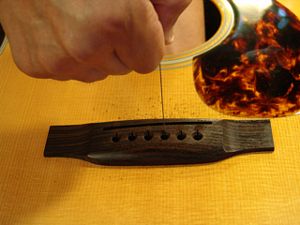

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

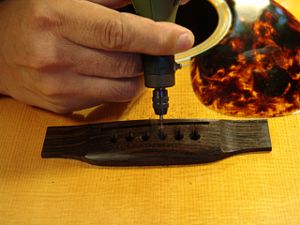

13.さらにミニルーターで弦の導出角度をつけていきます。

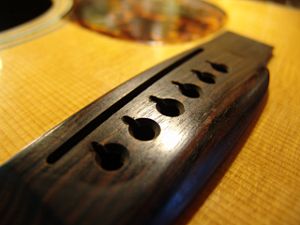

14.ブリッジピン穴加工を終えました。

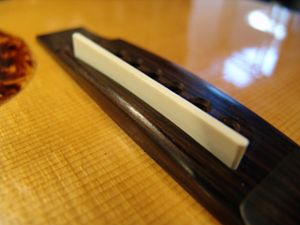

15.サドルを取り付けました。

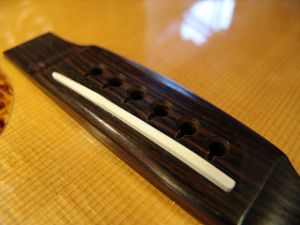

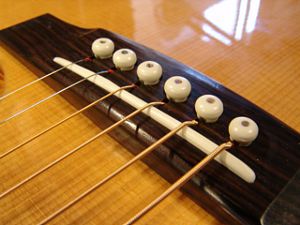

16.完成したオフセットサドルとブリッジです。


ピックガード交換

1.オリジナルピックガードを剥がしていきます。

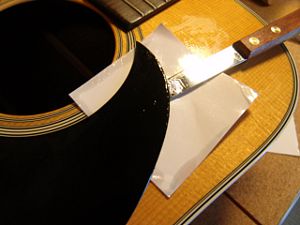

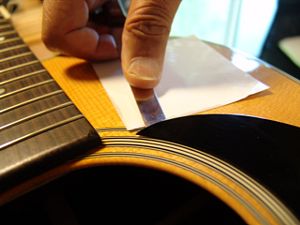

2.ボディ塗装面保護用の紙とナイフを一緒にゆっくり挿入していきます。

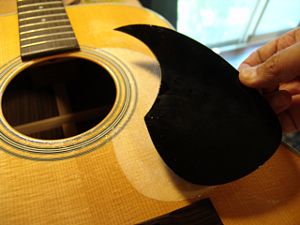

3.オリジナルピックガードが外れました。

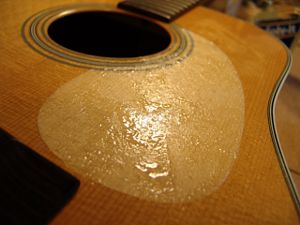

4.ボディ側に大量の接着シートが残っています。

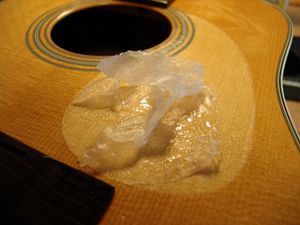

5.接着剥離剤を使ってシートの残りを剥がしていきます。

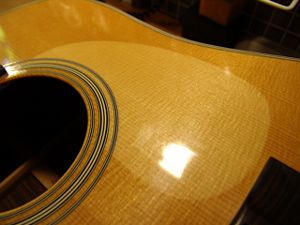

6.「日焼け」を残してピックガードが外れました(笑)。

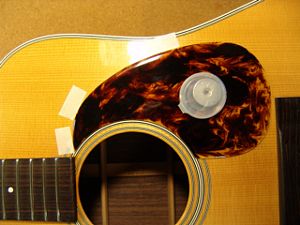

7.TOR-TISピックガードです。クランプ・マグネットで仮固定して位置決め用のマスキングテープを貼ります。

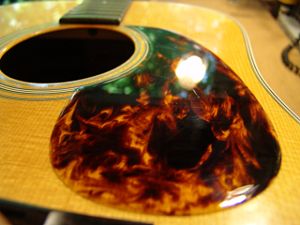

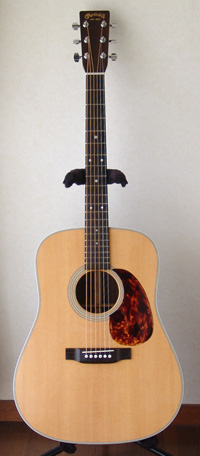

8.交換完了です。ピックガードでギターの表情は大きく変わりますね(笑)。


ストラップピン取り付け

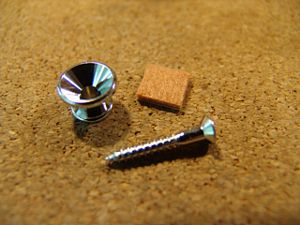

1.ストラップピンをネックヒール部に取り付けます。

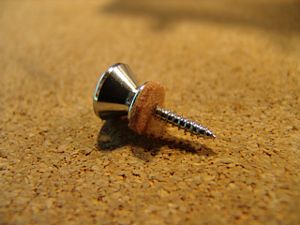

2.ピンのネック接触部にフェルトを貼ります。

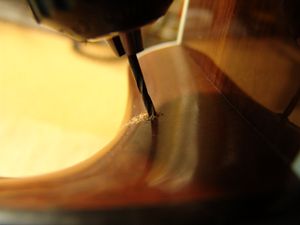

3.ドリルで取り付け穴を空けました。

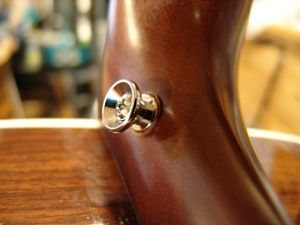

4.ストラップピン取り付け完了です。
