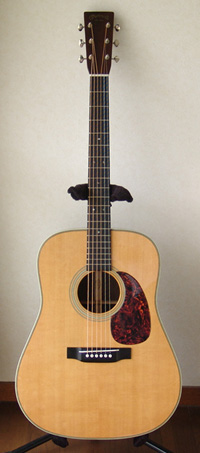

Martin HD-28V
戻る
岡山県にお住まいのK.H.さんからMartin HD-28Vのリペアご依頼をいただきました。フレットすりあわせと弦周りのTUSQ化を行いました。
フレットすりあわせ

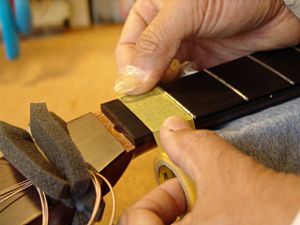

1.マスキングテープでフィンガーボードを保護します。

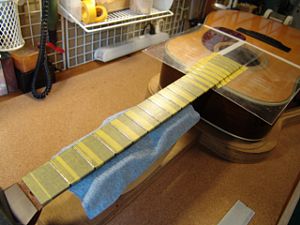

2.ボディもアクリル板でカバーしました。

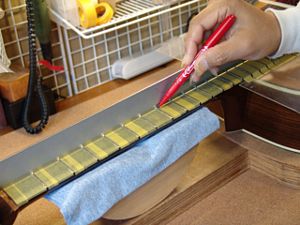

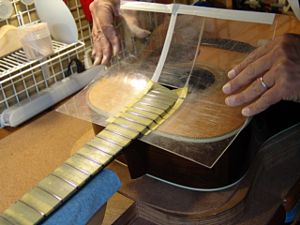

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

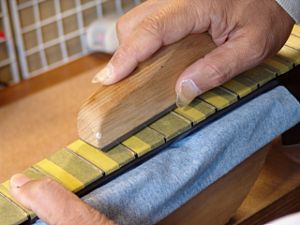

4.マークされた部分を中心にフラットファイルでサンディングします。

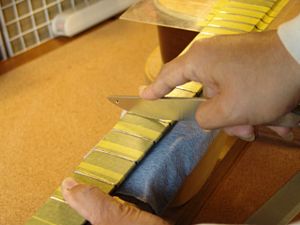

5.平らになったフレット山を専用のヤスリで丸くしていきます。

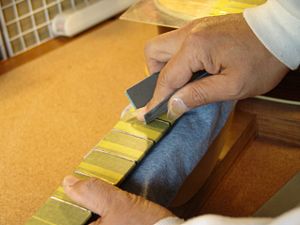

6.紙ヤスリ（#400）で粗研磨します。

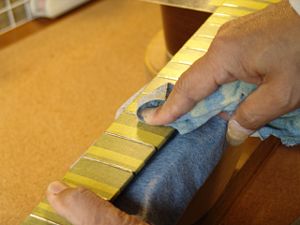

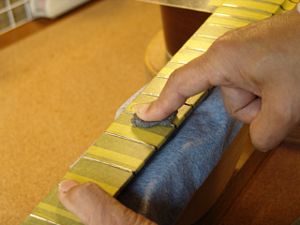

7.さらにスチール・ウールで研磨を進めます。
8.最後はコンパウンドで磨き上げます。
9.プロテクタ類を外しましょう。

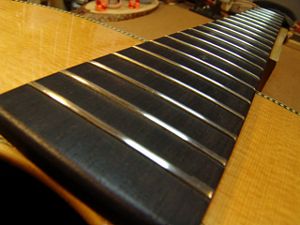

10.ピカピカのフレットになりました。
ナット交換

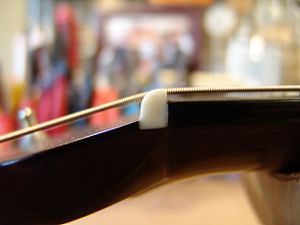

1. オリジナルナットです。

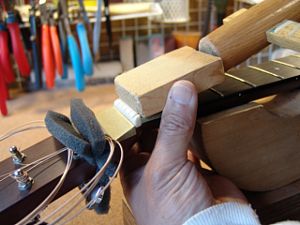

2.当て木を当てて、軽くコンとたたいてナットを取り外します。

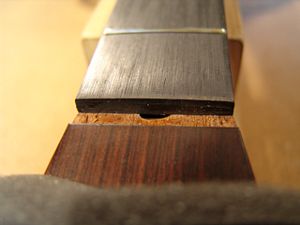

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。

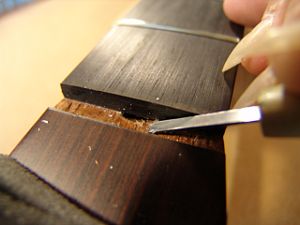

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

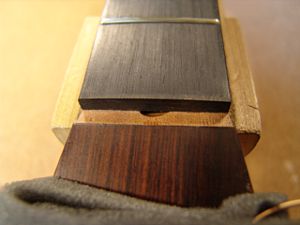

5.クリーニング完了したナット溝です。

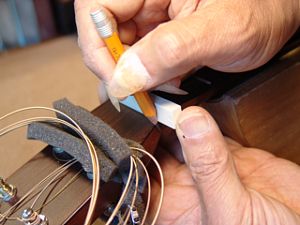

6.ネック幅に合わせてナットスラブを切り出します。

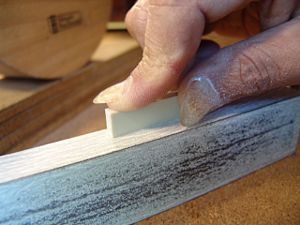

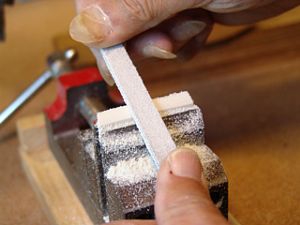

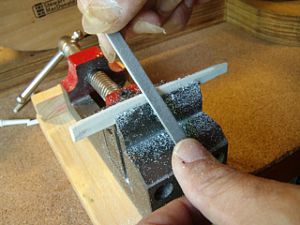

7.フラットファイルを使ってナットの平面を削り出します。

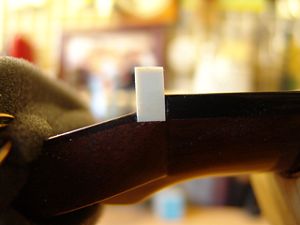

8.ナット溝にピッタリはまるようになりました。

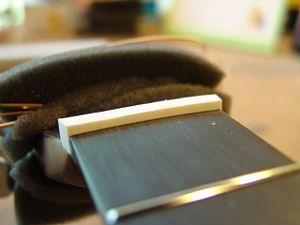

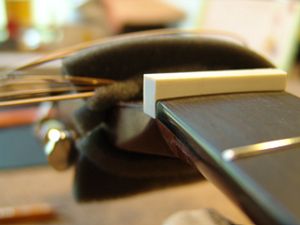

9.1弦側からもナットの密着を確認します。

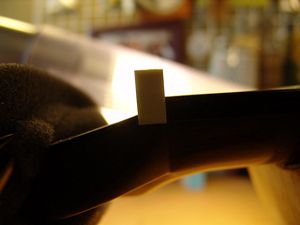

10.逆光を利用すると密着度の確認が効率的に行えます。

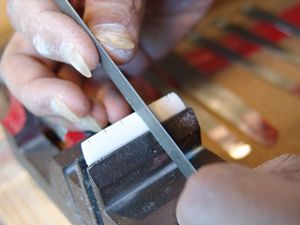

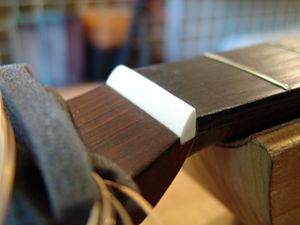

11.ナットのサイドもこの段階で面取り加工しておきます。

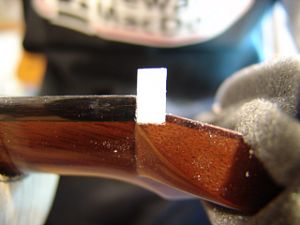

12.フレットの高さに合わせてナット上部をカットしました。
13.ヘッド側に放物曲面を削り込んでいきます。
14.ナットらしくなってきました。

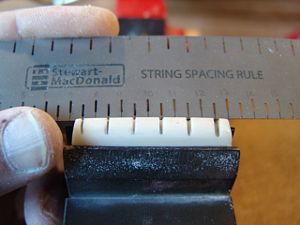

15.オリジナルナットから弦溝位置を読みとります。

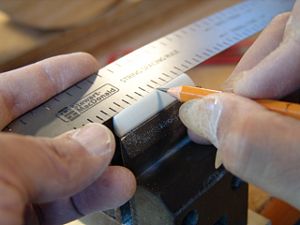

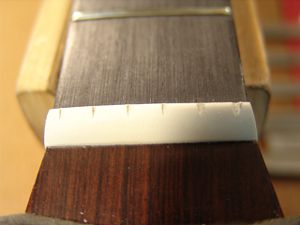

16.弦溝位置を新しいナットに書き込みます。
17.弦溝を専用のヤスリで彫り込んでいきます。
18.弦高調整前のナットです。

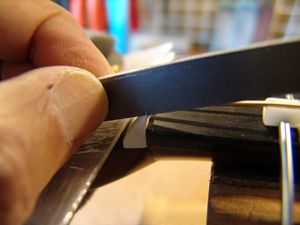

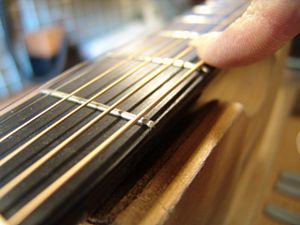

19.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
20.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
21.ナット高調整前の弦溝です。

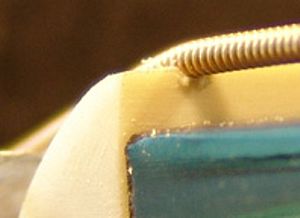

22.弦高調整後のナット弦溝です。

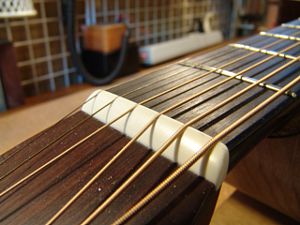

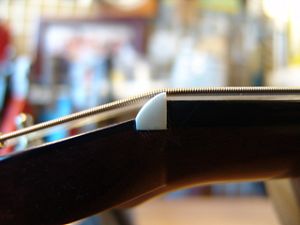

23.他の弦も同じ要領で調整しました。弦高調整後のナットです。

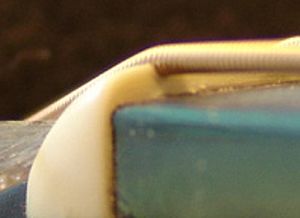

24.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。
ピッチ調整～サドル作製

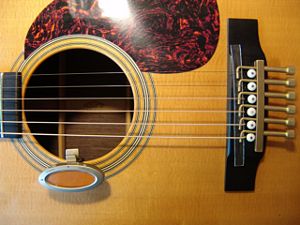

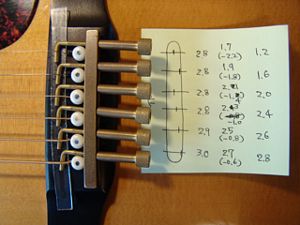

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。

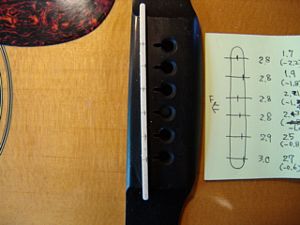

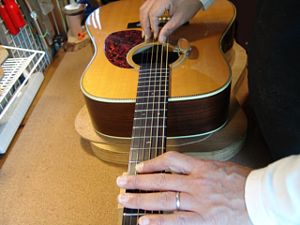

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

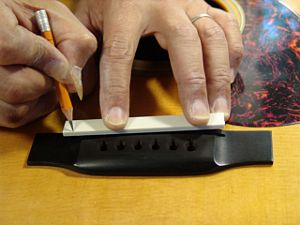

3.サドルピーク位置を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

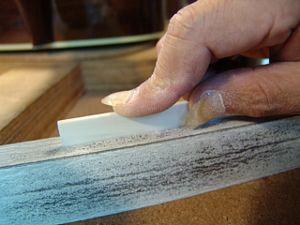

5.サドルの底はフラットファイルで平面をつけていきます。

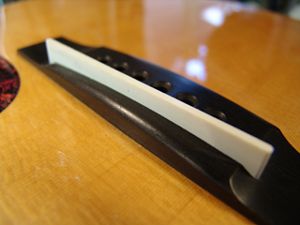

6.サドル溝にピッタリはまるように加工できました。

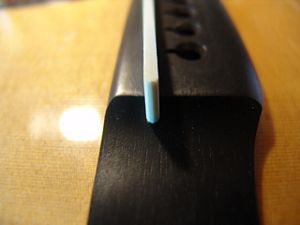

7.サドルの端も溝にピッタリはまっていることを確認します。

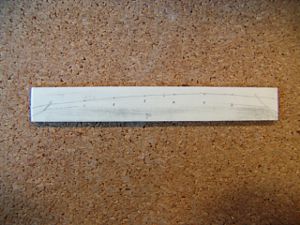

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高の切り出しを終えました。

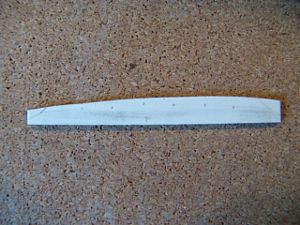

10.サドル上部にピーク位置を書き写します。
11.サドルピーク位置を削りだしていきます。

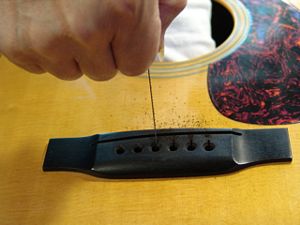

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

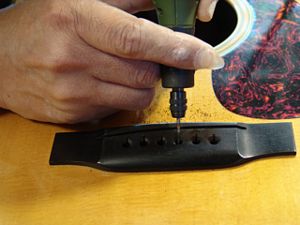

13.さらにミニルーターで弦の導出角度をつけていきます。

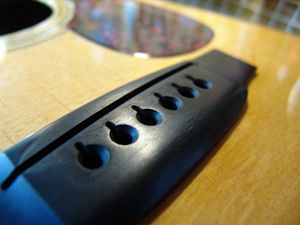

14.ブリッジピン穴加工を終えました。

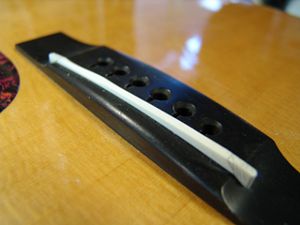

15.サドルを取り付けました。
16.引き続いてログサドルのサイドスロープ加工を行いましょう。

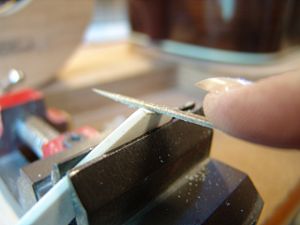

17.ヤスリで粗くスロープを削り出します。

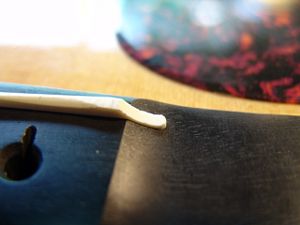

18.スロープの形は削り出せましたが、ブリッジ面から飛び出しています。
19.ボディエンド側から見た6弦側スロープです。
20.こちらは1弦側です。飛び出しているのがわかります。

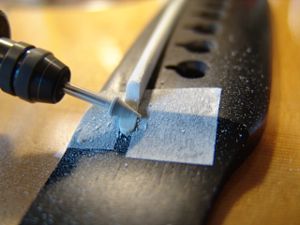

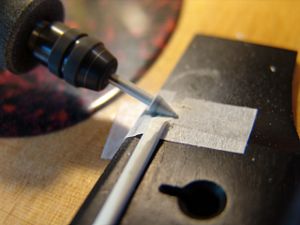

21.ブリッジをマスキングテープで保護した後、ミニルーターに円錐ビットを取り付けて飛び出した部分を削り取っていきます。

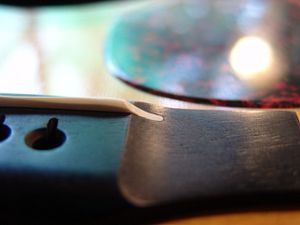

22.こちらは1弦側スロープです。ビットがマスキングテープに触れるところで止めておきます。

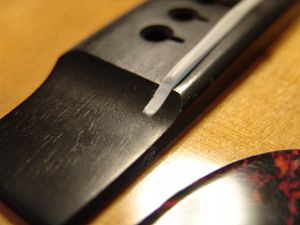

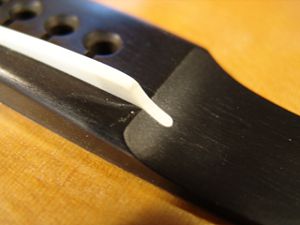

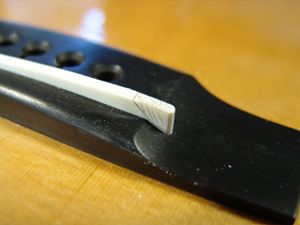

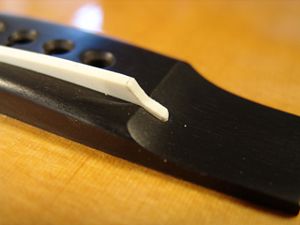

23.スロープ加工を終えました。

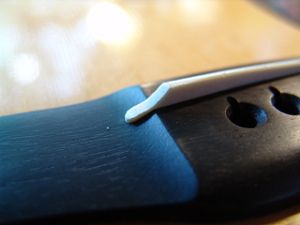

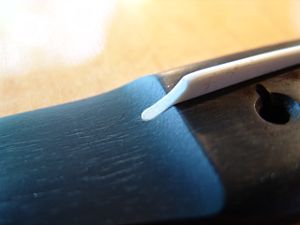

24.こちらは1弦側です。
25.ボディエンド側から見ました。
26.1弦側もブリッジ面と同一になりました。
27.サドル作製完了です！

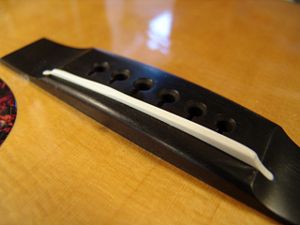

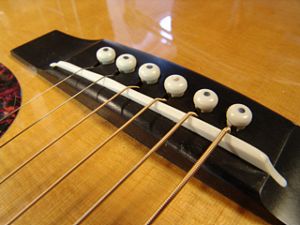

28.完成したオフセットサドルとブリッジです。
