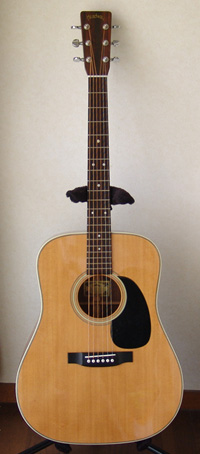

神戸市にお住まいのK.N.さんからHEADWAY HD-106のリペアご依頼をいただきました。
K.N.さんからはこれまでIBANEZ JP-20YAMAHA FG-500のリペアご依頼をいただいており、これで3本目のリペアとなります。K.N.さん、ありがとうございます。

ナット交換

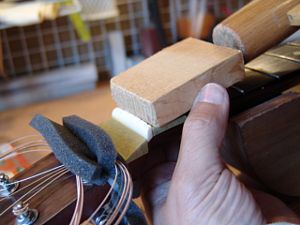

1. 当て木を当ててコンとたたきます。
2.少しずらすとナットが取れました。

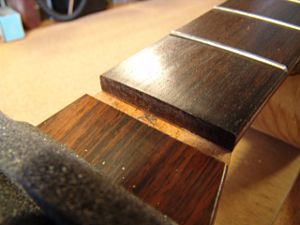

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。

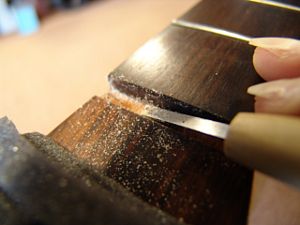

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。

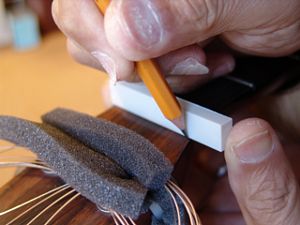

6.ネック幅に合わせてナットスラブを切り出します。

7.フラットファイルを使ってナットの平面を削り出します。

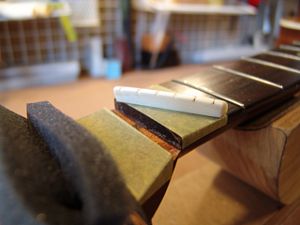

8.ナット溝にピッタリはまるようになりました。

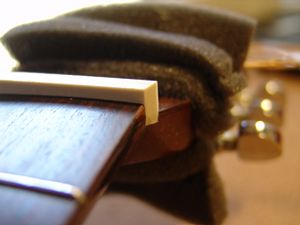

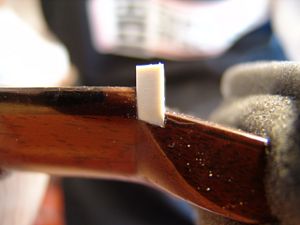

9.1弦側からもナットの密着を確認します。

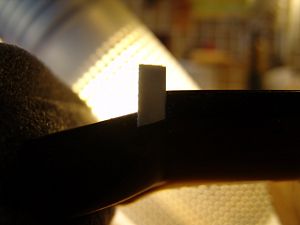

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

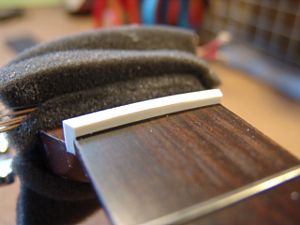

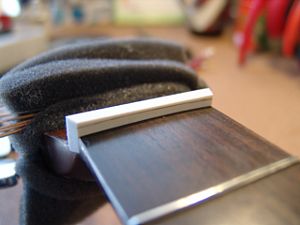

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

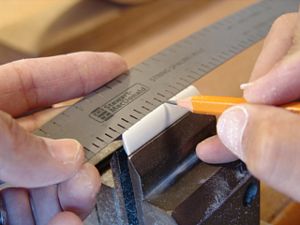

13.フレットの高さに合わせてケガキ線を入れました。
14.ナット上部をカットしました。

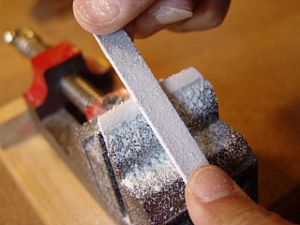

15.ヘッド側に放物曲面を削り込んでいきます。

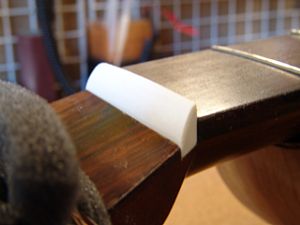

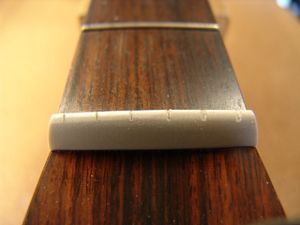

16.ナットらしくなってきました。

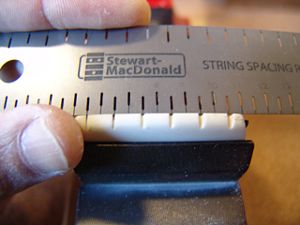

17.オリジナルナットから弦溝位置を読みとります。(除去前に読みとって記録しておきます)
18.弦溝位置を新しいナットに書き込みます。

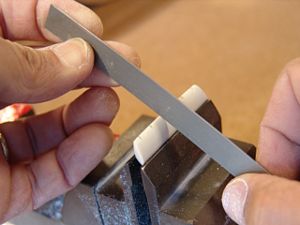

19.弦溝を専用のヤスリで彫り込んでいきます。

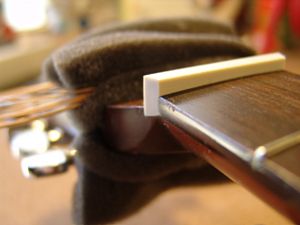

20.弦高調整前のナットです。

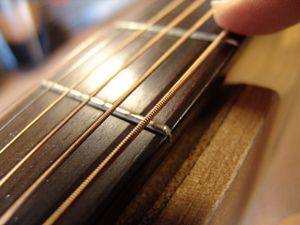

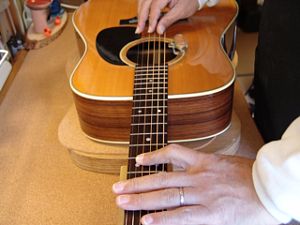

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

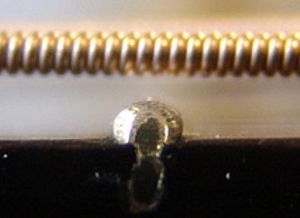

22.ナット高調整前のナット溝(6弦)です。

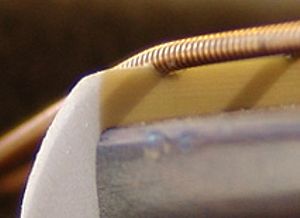

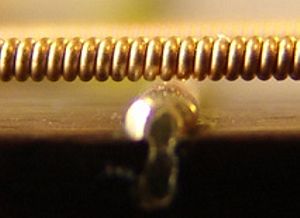

23.弦高調整前の1フレット6弦です。
24.ナット高調整を行いました。

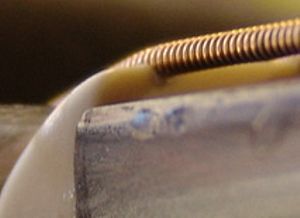

25.6弦のナット高をギリギリまで下げました。

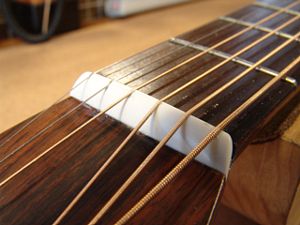

26.他の弦も同じ要領で調整しました。弦高調整後のナットです。


ピッチ調整~サドル作製

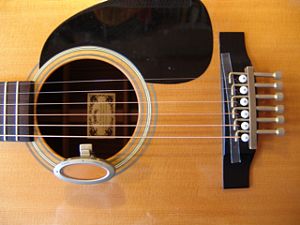

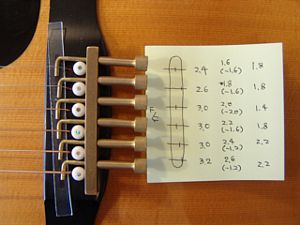

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドルピーク位置を書き写しておきます。

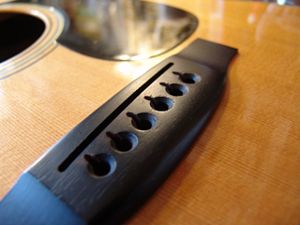

4.サドル溝に合わせてサドルスラブを切り出します。

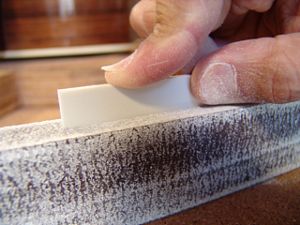

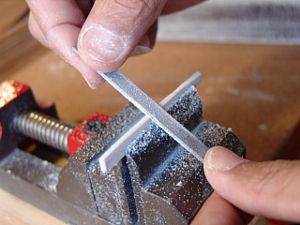

5.サドルの底はフラットファイルで平面をつけていきます。

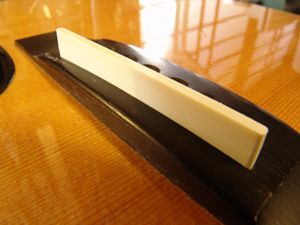

6.サドル溝にピッタリはまるように加工できました。

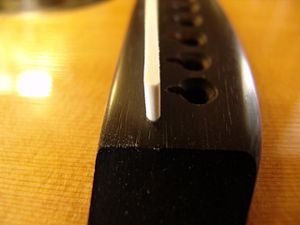

7.サドルの端も溝にピッタリはまっていることを確認します。

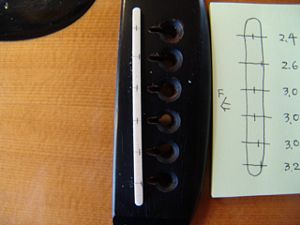

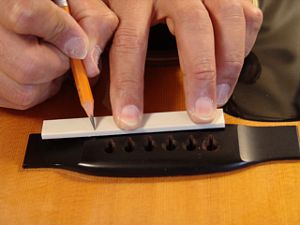

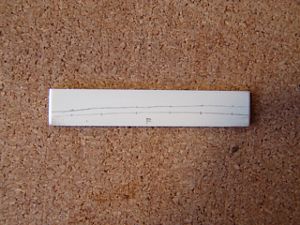

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

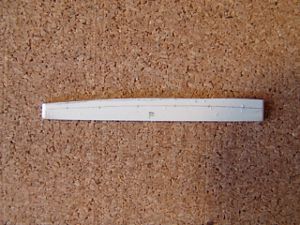

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

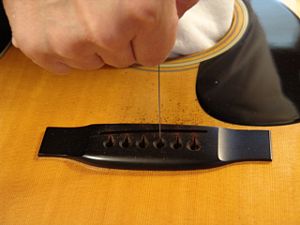

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

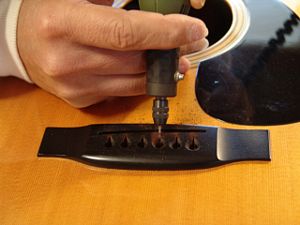

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

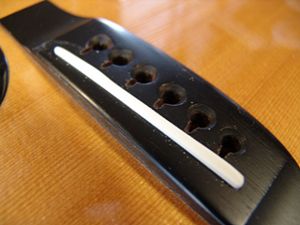

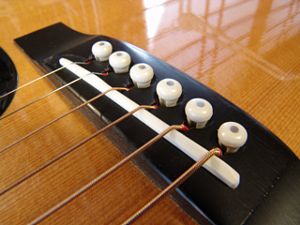

16.完成したオフセットサドルとブリッジです。
