GUILD D55
戻る

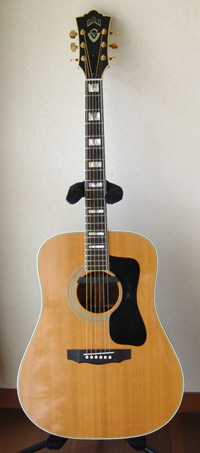

兵庫県にお住まいのM.U.さんからGUILD D55とGibson
J-45のリペアご依頼をいただきました。

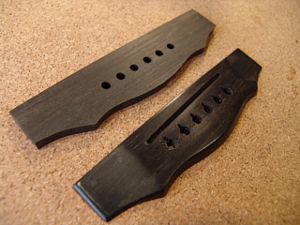

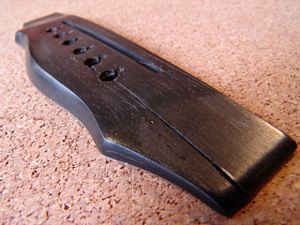

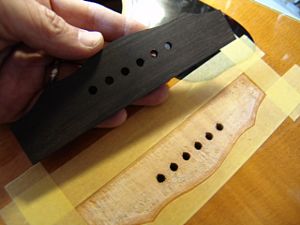

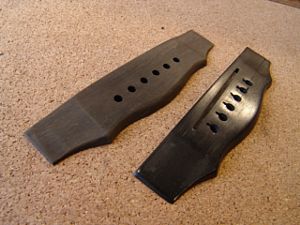

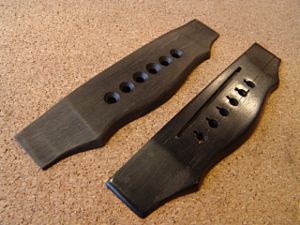

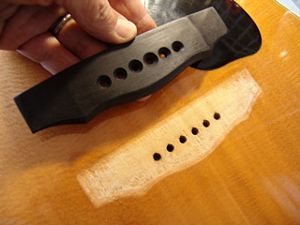

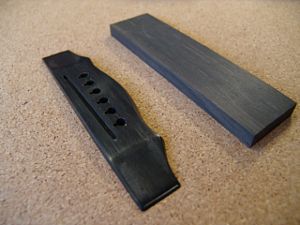

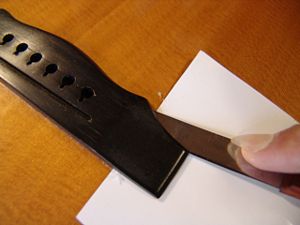

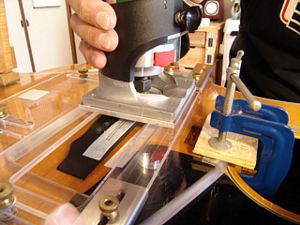

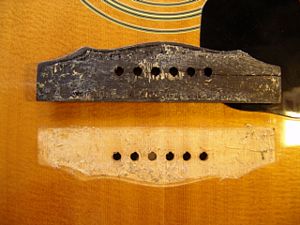

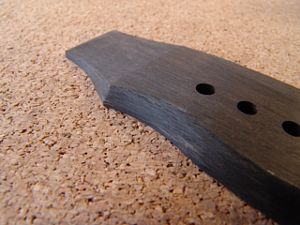

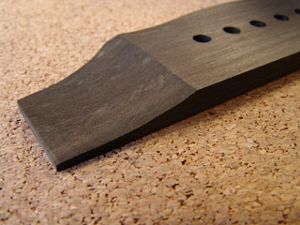

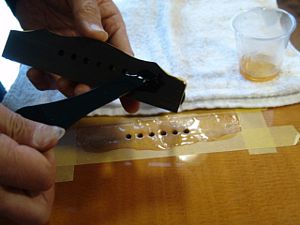

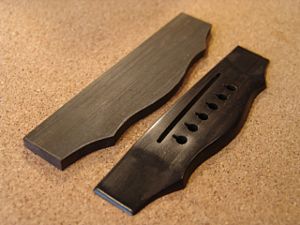

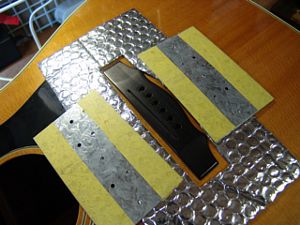

D55はブリッジ交換（新規作製）を中心に弦周りのリペア、およびピックアップ取り付けを行いました。
フレットすりあわせ

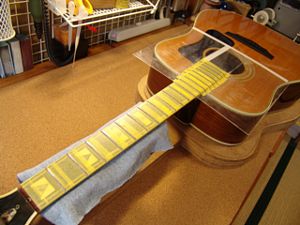

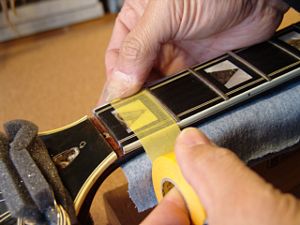

1.マスキングテープでフィンガーボードを保護します。

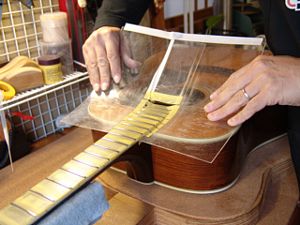

2.ボディもアクリル板でカバーしました。

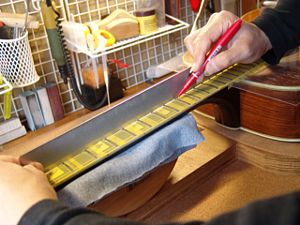

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

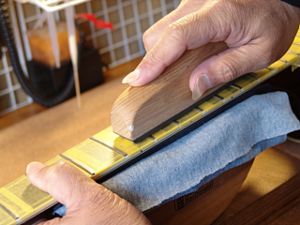

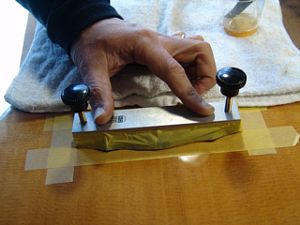

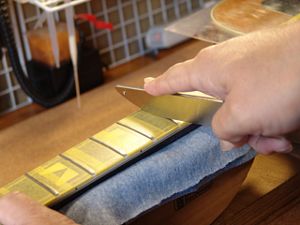

4.マークされた部分を中心にフラットファイルでサンディングします。
5.平らになったフレット山を専用のヤスリで丸くしていきます。

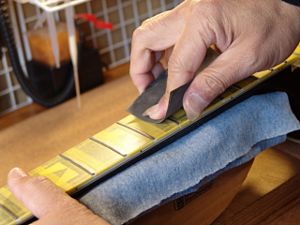

6.紙ヤスリ（#400）で粗研磨します。

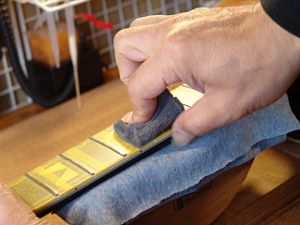

7.さらにスチール・ウールで研磨を進めます。

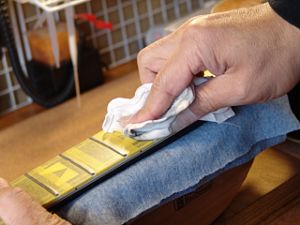

8.最後はコンパウンドで磨き上げます。
9.プロテクタ類を外しましょう。

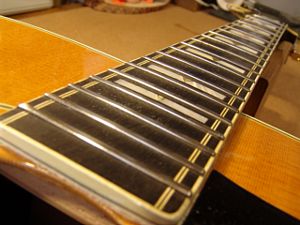

10.ピカピカのフレットになりました。
ナット交換

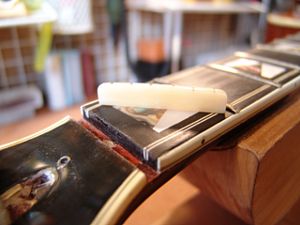

1. ナットの接着は外れていました。

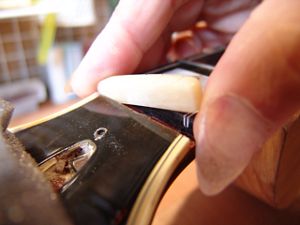

2.少し引っ張るとナットが取れました。

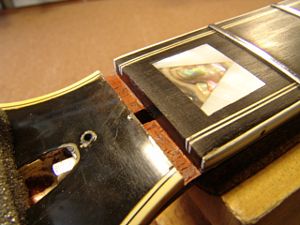

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。

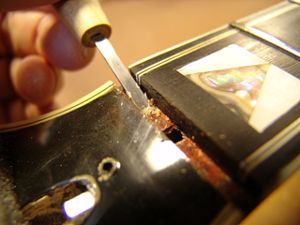

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

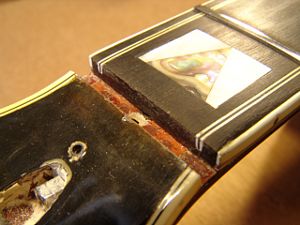

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

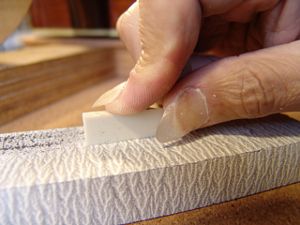

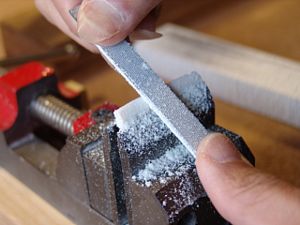

7.フラットファイルを使ってナットの平面を削り出します。

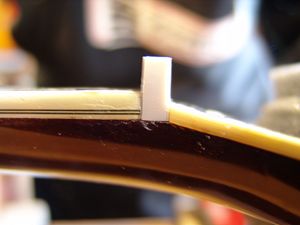

8.ナット溝にピッタリはまるようになりました。

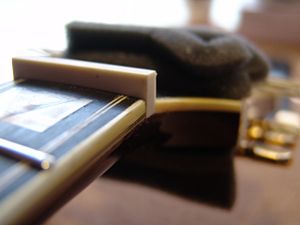

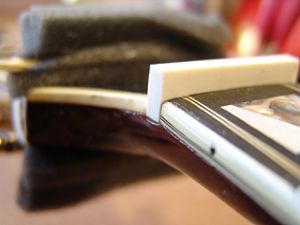

9.1弦側からもナットの密着を確認します。

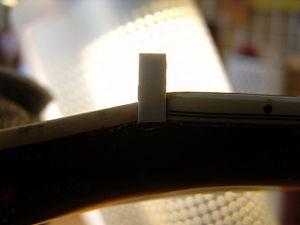

10.逆光を利用すると密着度の確認が効率的に行えます。

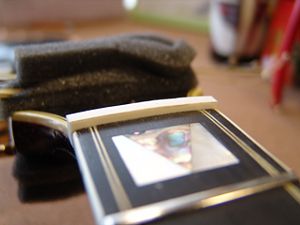

11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

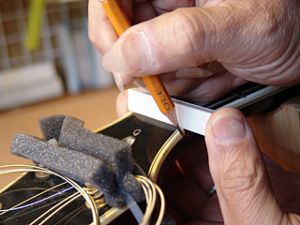

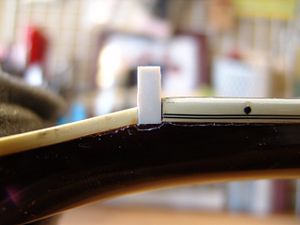

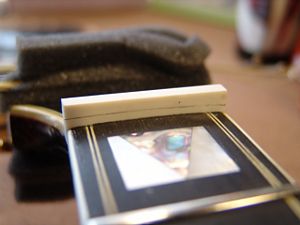

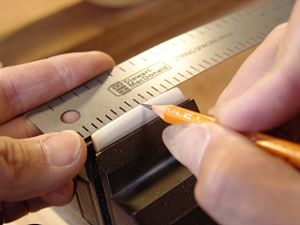

13.フレットの高さに合わせてケガキ線を入れました。
14.ナット上部をカットしました。
15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

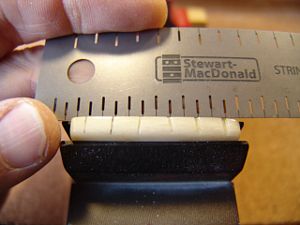

17.オリジナルナットから弦溝位置を読みとります。（除去前に読みとって記録しておきます）
18.弦溝位置を新しいナットに書き込みます。
19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

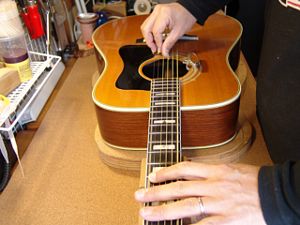

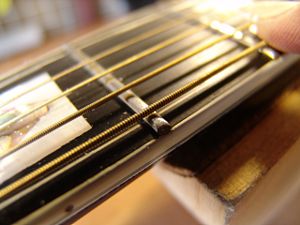

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

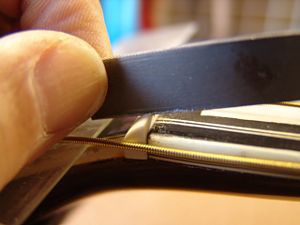

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
23.6弦のナット高をギリギリまで下げました。

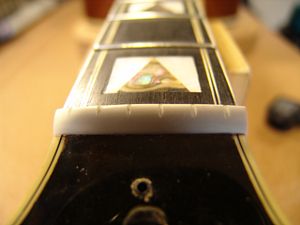

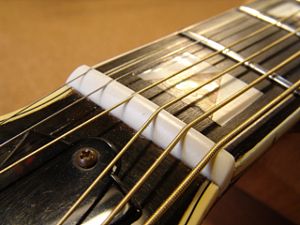

24.他の弦も同じ要領で調整しました。弦高調整後のナットです。
サドル作製

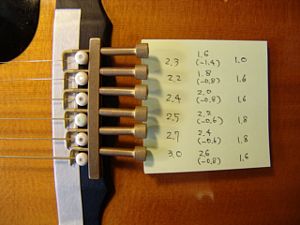

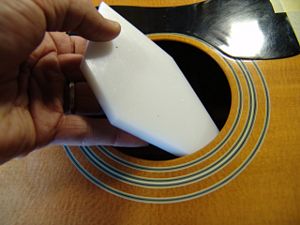

1.ピッチ調整を行う際に目標サドル高を算出しておきます。
2.サドル溝に合わせてサドルスラブを切り出します。

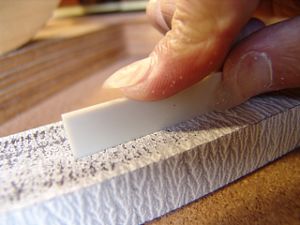

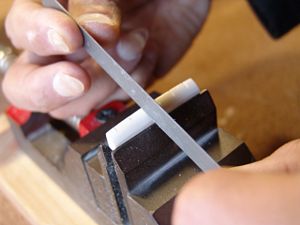

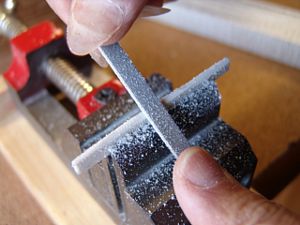

3.サドルの底はフラットファイルで平面をつけていきます。

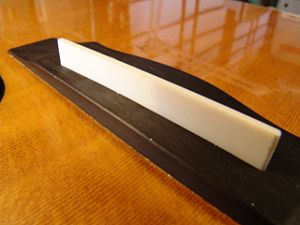

4.サドル溝にピッタリはまるように加工できました。

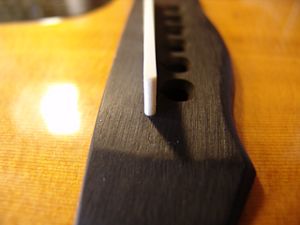

5.サドルの端も溝にピッタリはまっていることを確認します。

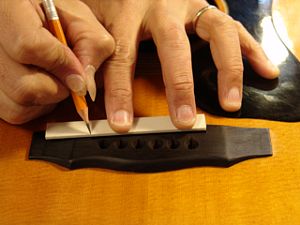

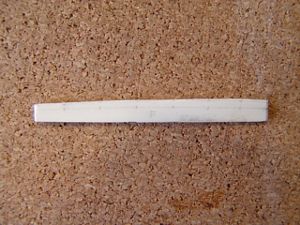

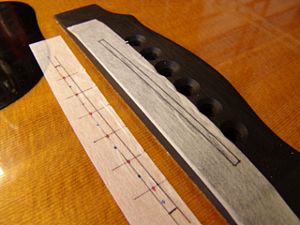

6.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

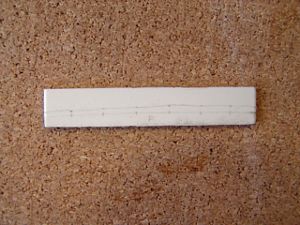

7.サドル高の切り出しを終えました。

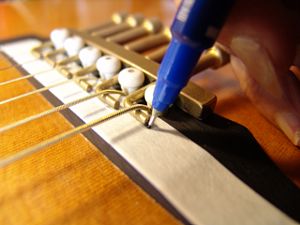

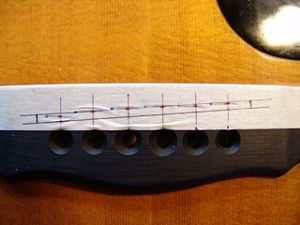

8.サドル上部にピーク位置を書き写します。
9.サドルピーク位置を削りだしていきます。

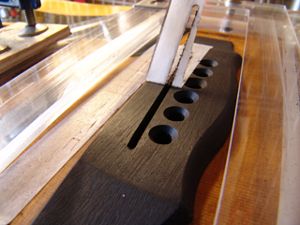

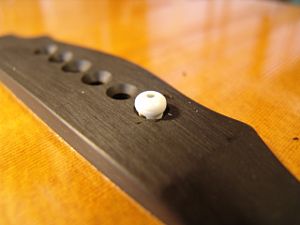

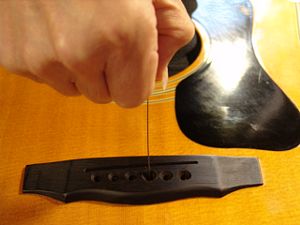

10.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

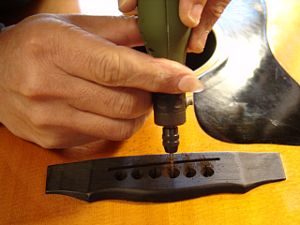

11.さらにミニルーターで弦の導出角度をつけていきます。

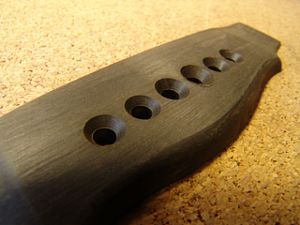

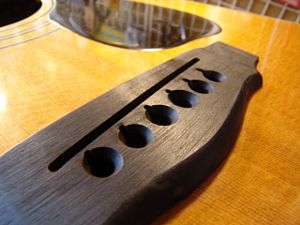

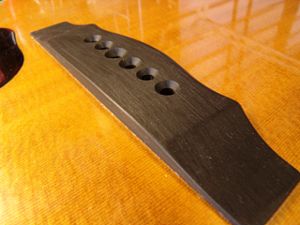

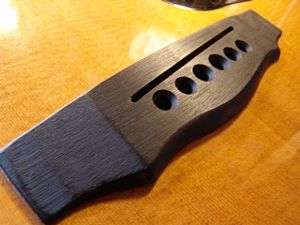

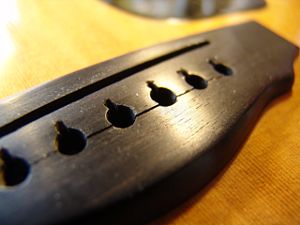

12.ブリッジピン穴加工を終えたブリッジです。

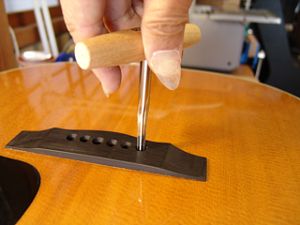

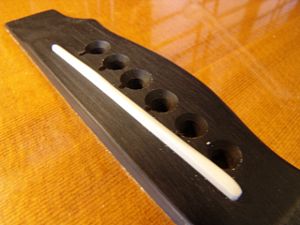

13.サドルを取り付けました。

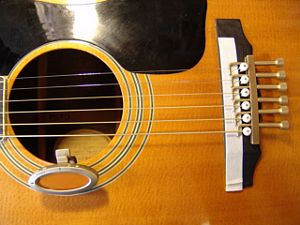

14.弦を張り、弦高調整も終えました。
ピックアップ取り付け
1.ピックアップを取り付けましょう。

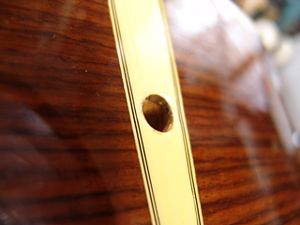

2.ジャックを取り付けるためにエンドピンを取り外しました。

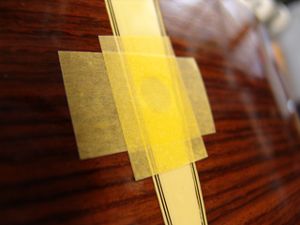

3.ピン穴を広げますので、塗装部保護のためにマスキングテープを貼りました。

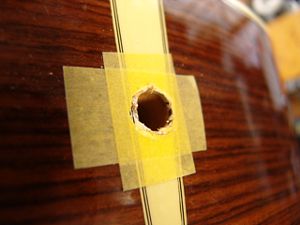

4.ドリルで穴径をφ12mmに拡張しました。

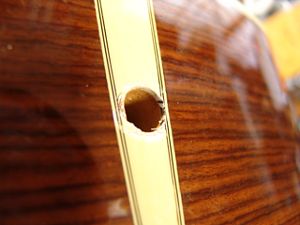

5.穴径が広がりました。

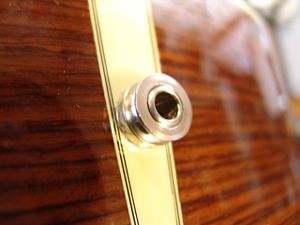

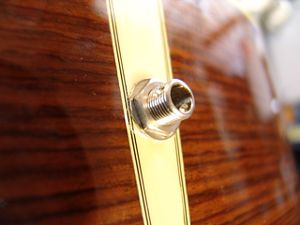

6.エンドピンジャックを取り付けました。

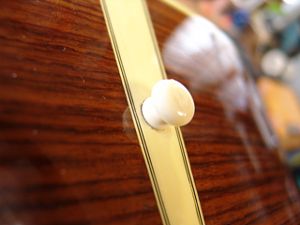

7.ストラップピンカバーも取り付けました。

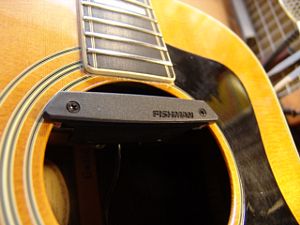

8.Fishman Humbuckingピックアップを取り付けました。
