新潟県にお住まいのK.M.さんからYAMAHA L-5のリペアご依頼をいただきました。
フレットすりあわせと弦周りのTUSQ化を行いました。リペア後は本来の音色を奏でてくれるようになりました。
リペア後のギターを受け取られて、K.M.さんからとても暖かいメッセージが届きました。

樋口様

リペアされたギターを早速弾いてみました。

完璧に弦高調整され感動(^0^)
一弦一弦が、活き活き響き感動(^0^)
オクターブ調整も完璧感動(^0^)
技術の高さに驚いています。

今まで安いギターはダメだという概念が吹き飛びました。今後もご縁があれば宜しくお願いします。

K.M.

K.M.さん、早速の暖かいメッセージをいただきありがとうございました。

リペア後のギターの演奏性、音色共にご満足頂けて私もとても嬉しい気持ちです。
ギターの値打ちは値段ではなく、そこに込められたオーナー様の思い入れに比例すると思っています。
これからもYAMAHA L-5とともに、素晴らしいギターライフを送られるよう、お祈りしております。

この度は弊工房にリペアのご依頼をいただき、ありがとうございました。
今後とも何卒よろしくお願いいたします。


フレットすりあわせ

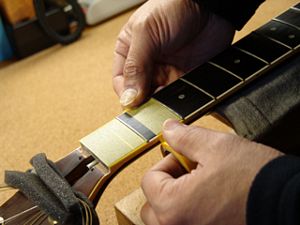

1.マスキングテープでフィンガーボードを保護します。

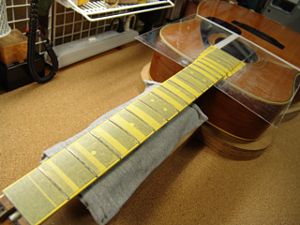

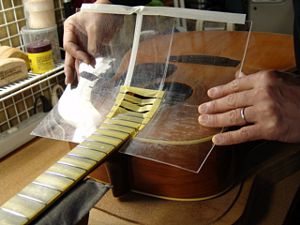

2.ボディもアクリル板でカバーしました。

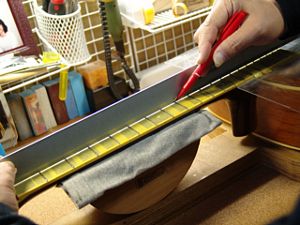

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

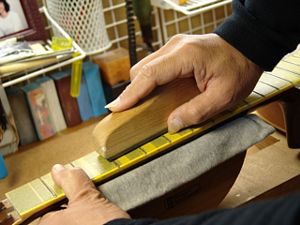

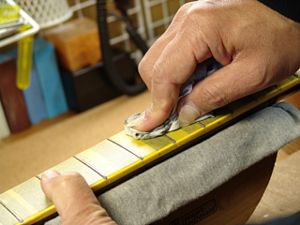

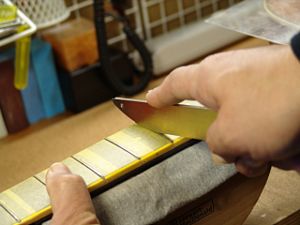

4.マークされた部分を中心にフラットファイルでサンディングします。

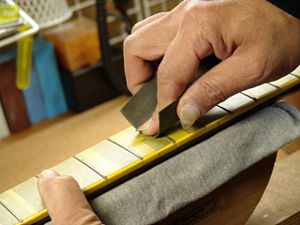

5.平らになったフレット山を専用のヤスリで丸くしていきます。
6.紙ヤスリ(#400)で粗研磨します。

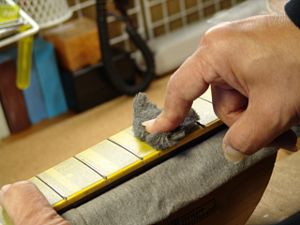

7.さらに研磨タワシで研磨を進めます。
8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

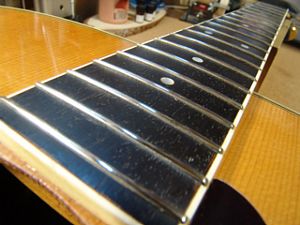

10.ピカピカのフレットになりました。


ナット交換

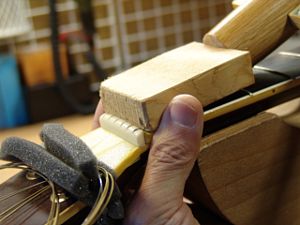

1. 当て木を当てて、コンとたたきます。

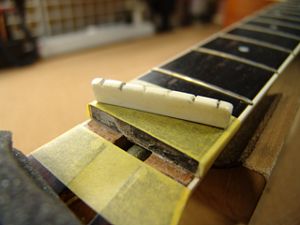

2.ナットが取り外せました。

3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

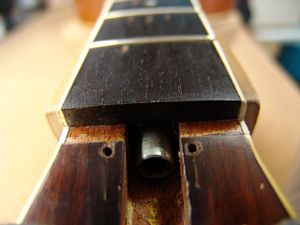

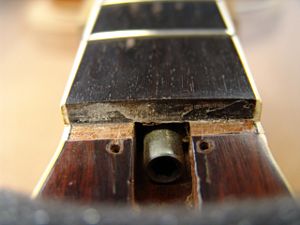

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

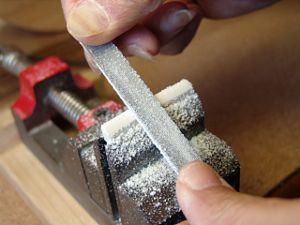

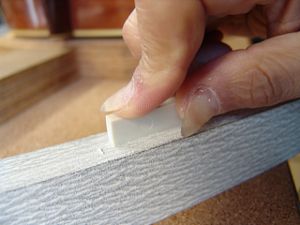

7.フラットファイルを使ってナットの平面を削り出します。

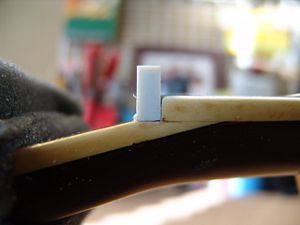

8.ナット溝にピッタリはまるようになりました。

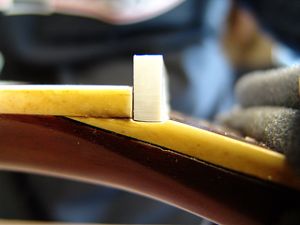

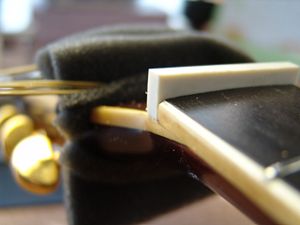

9.1弦側からもナットの密着を確認します。

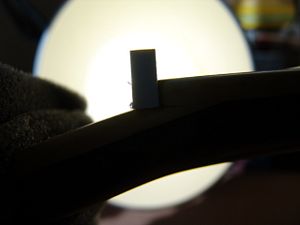

10.逆光を利用すると密着度の確認が効率的に行えます。

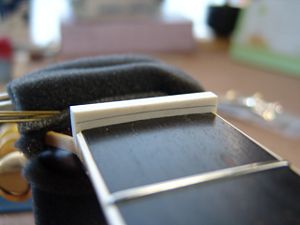

11.ナットのサイドもこの段階で面取り加工しておきます。

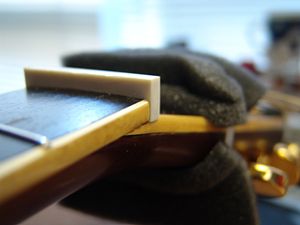

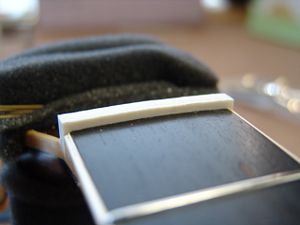

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部をカットしました。

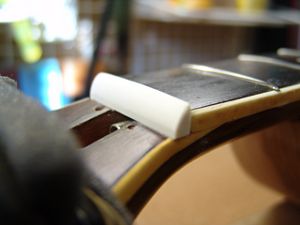

15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

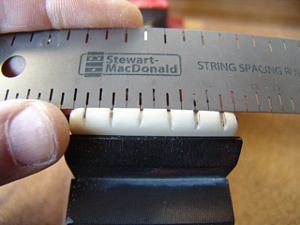

17.オリジナルナットから弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)

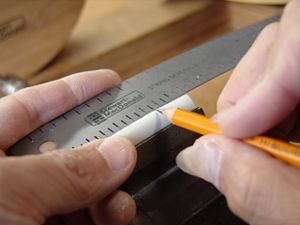

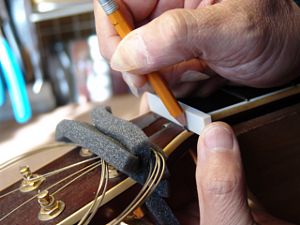

18.弦溝位置を新しいナットに書き込みます。

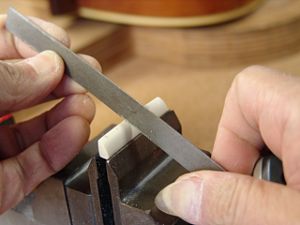

19.弦溝を専用のヤスリで彫り込んでいきます。

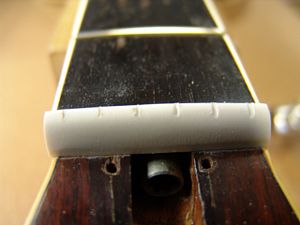

20.弦高調整前のナットです。

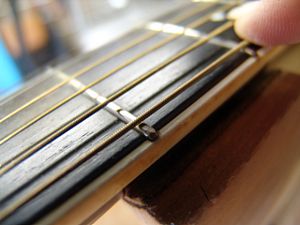

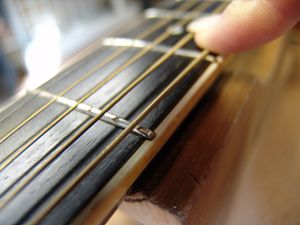

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

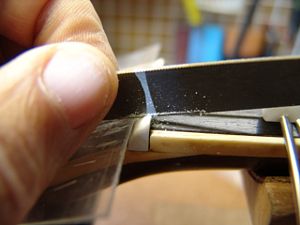

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。

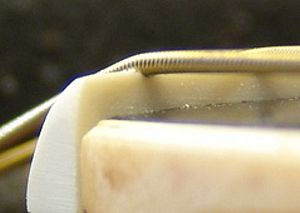

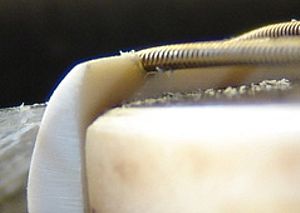

24.調整後の弦溝です。6弦の直径半分くらいを下げました。

25.6弦のナット高をギリギリまで下げました。

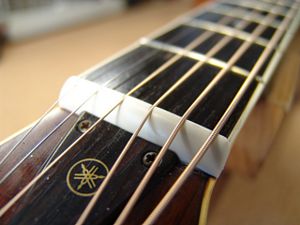

26.他の弦も同じ要領で調整しました。弦高調整後のナットです。


ピッチ調整~サドル作製

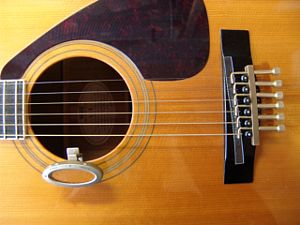

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。

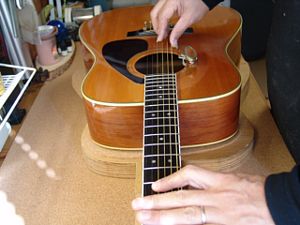

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

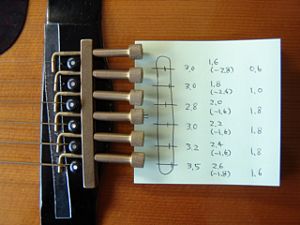

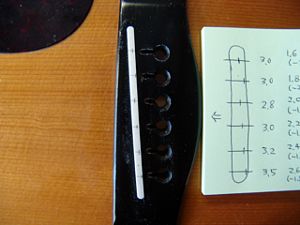

3.サドルピーク位置を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

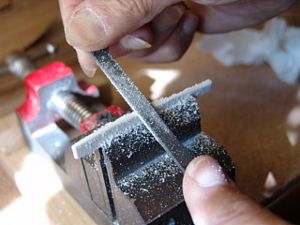

5.サドルの底はフラットファイルで平面をつけていきます。

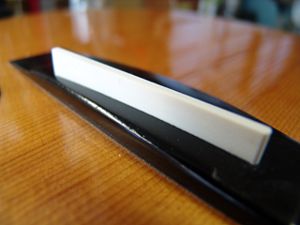

6.サドル溝にピッタリはまるように加工できました。

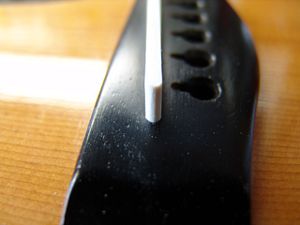

7.サドルの端も溝にピッタリはまっていることを確認します。

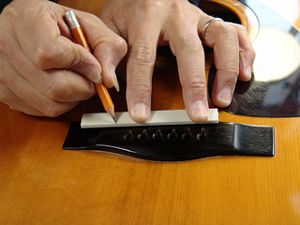

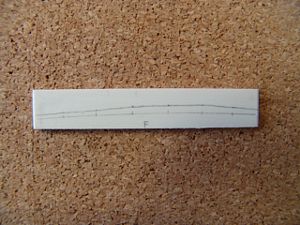

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

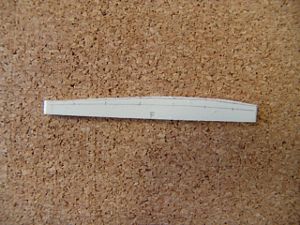

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。
12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

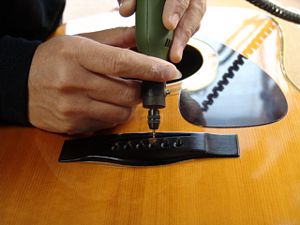

13.さらにミニルーターで弦の導出角度をつけていきます。

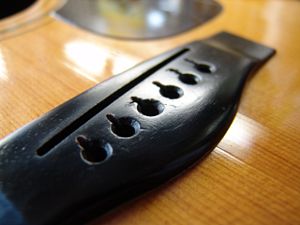

14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

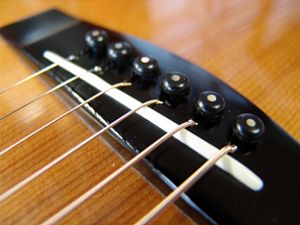

16.完成したオフセットサドルとブリッジです。
