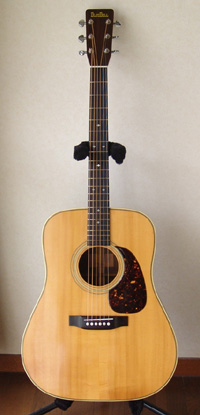

BLUEBELL W-600

戻る
富山県にお住まいのK.H.さんからBLUEBELL W-600のリペアご依頼をいただきました。フレット交換・ペグ交換を含む弦周りのリペアを行いました。

リペア後のギターを受け取られて、K.H.さんからとても暖かいお便りが届きました。

樋口英之 様

冠省
この度はギターのリペアをして頂き、心から感謝申し上げます。
姿を見た時にその変化に驚きました。全体にピシッと締まった感じになりました。

高音、低音のサステインの伸び、クリア感、更に低音の厚味の増した音には、ただ驚くばかりです。ギターは生まれ変わったようです。割合弾き易いと思っていたギターでしたが、いっそう弾き易くなっていました。

ありがとうございました。
貴工房の益々のご繁栄をお祈り申し上げております。

富山県　K.H.

K.H.さん、とても暖かいお便りをいただき、本当にありがとうございました。

W-600の潜在能力がここまですごいとは、私も予想しておりませんでした。フレット交換を同時にする選択をされたのも、弦高低下にかなり効果があったと思います。
今回、W-600をリペアされたことで、今後数十年、素晴らしい音色を奏でることと思います。
K.H.さんの素晴らしいギターライフをお祈り申し上げております。

この度は、弊工房にギターリペアのご依頼をいただき、誠にありがとうございました。
今後とも何卒よろしくお願い致します。


フレット交換

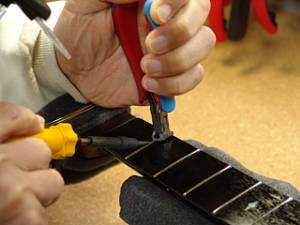

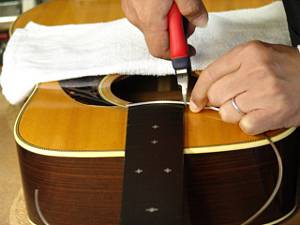

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

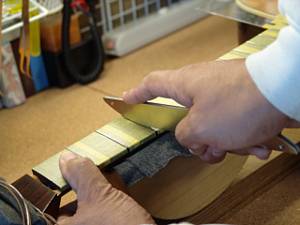

3.フィンガーボードの平面性を確認します。

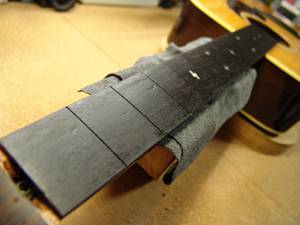

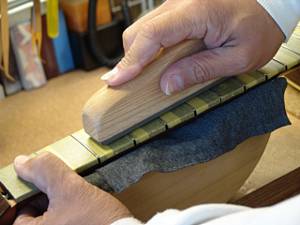

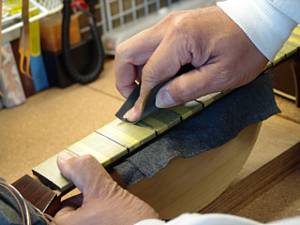

4.軽くサンディングします。

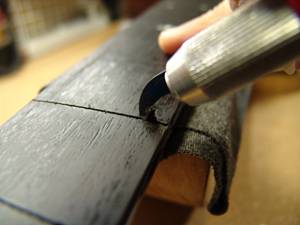

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。

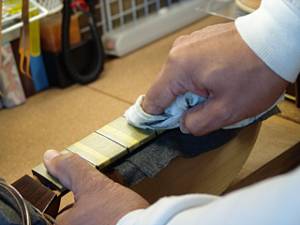

6.ここで一旦削り粉をクリーニングしましょう。

7.フレット打ち込みの準備が整いました。

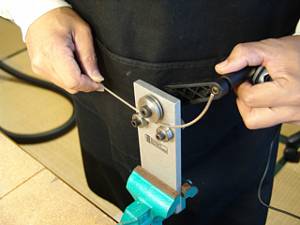

8.フレットベンダーでフレットにアールをつけていきます。

9.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

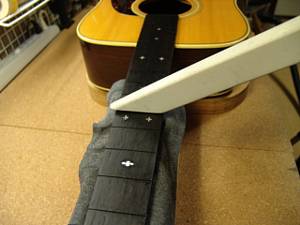

10.フィンガーボードの湾曲度（アール）を計測します。

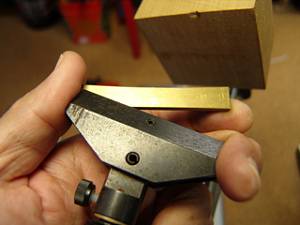

11.アールにあった先端ビットをジグのプレス部に固定します。

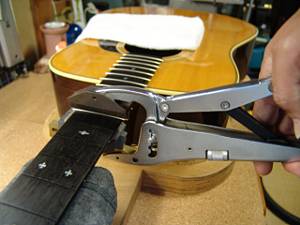

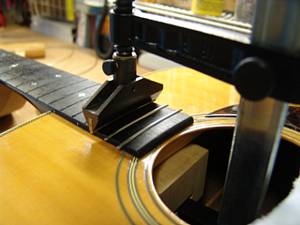

12.第一のフレットプレス・ジグです。

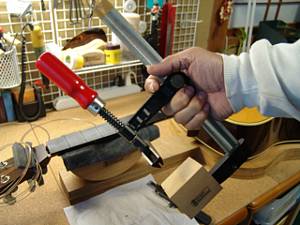

13.ジグをサウンドホールから入れていきます。

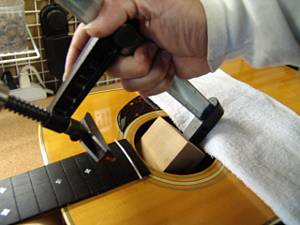

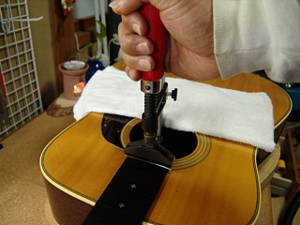

14.フレットをプレスします。

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

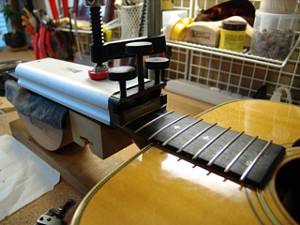

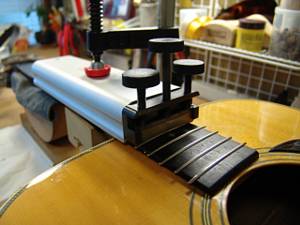

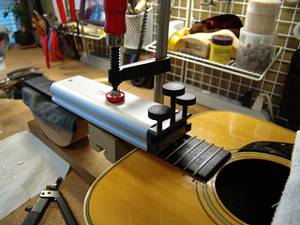

16.2つ目のジグはこのように固定します。

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

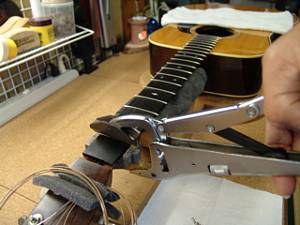

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

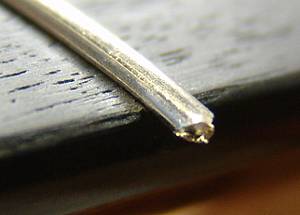

21.打ち込み終わったフレットの端は飛び出ています。

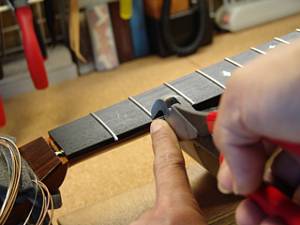

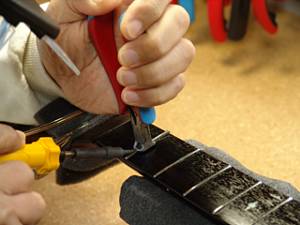

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

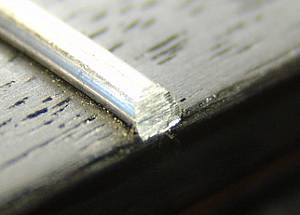

23.カットしたフレット端です。

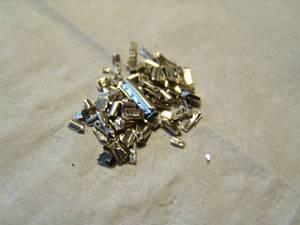

24.カットしたフレット片は見失わないように一カ所に集めておきます。

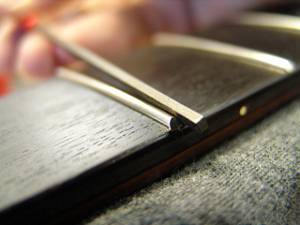

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します。

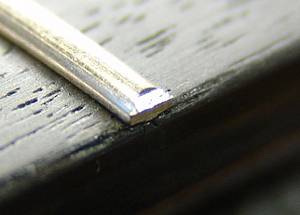

27.整形されたフレット端です。
28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

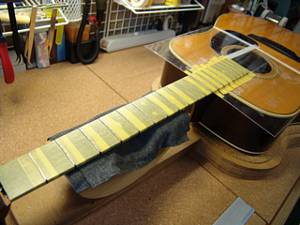

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

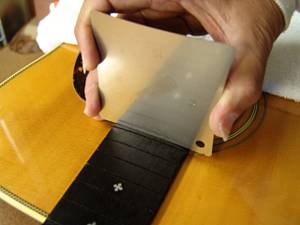

30.ボディもアクリル板でカバーしました。

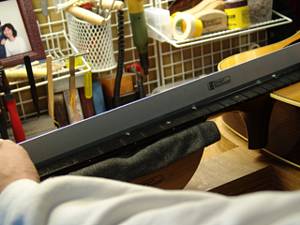

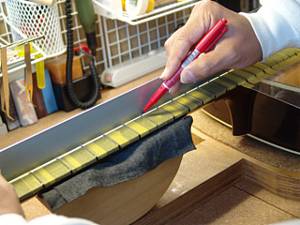

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

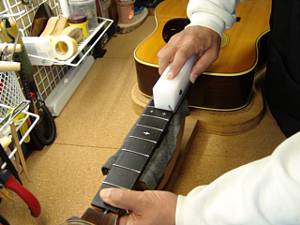

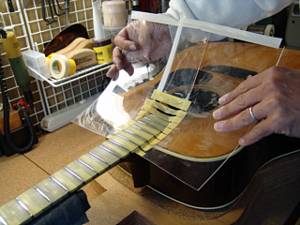

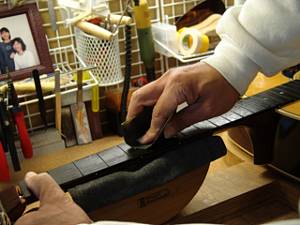

32.マークされた部分を中心にフラットファイルでサンディングします。

33.平らになったフレット山を専用のヤスリで丸くしていきます。
34.紙ヤスリ（#400）で粗研磨します。

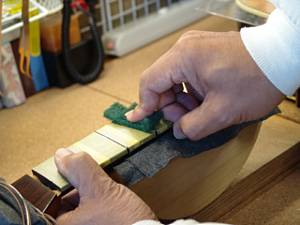

35.さらに研磨タワシ（#600～#800）で研磨を進めます。
36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

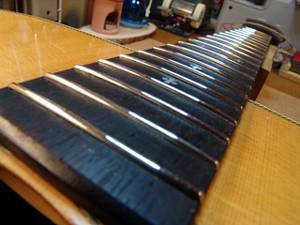

38.ピカピカのフレットになりました。


ナット交換

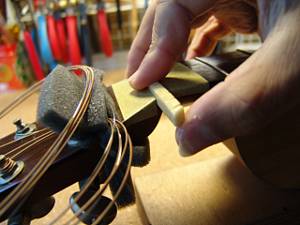

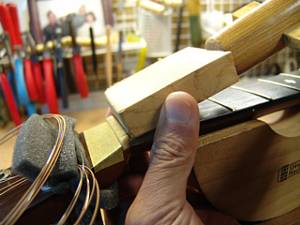

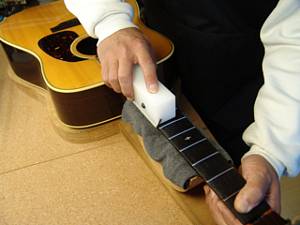

1. 当て木を当てて、軽くコンとたたきます。
2.スライドさせてナットを取り外します。

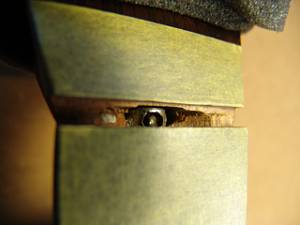

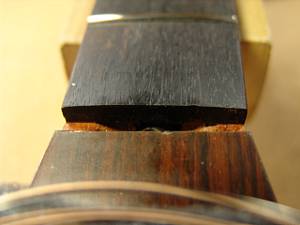

3.ナットを取り外したナット溝です。ロッド調整スロットが見えています。

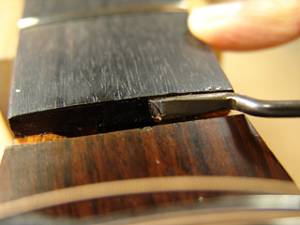

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

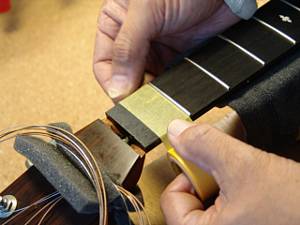

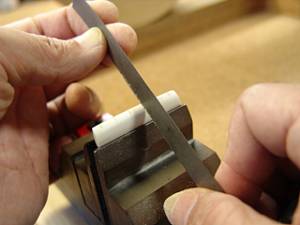

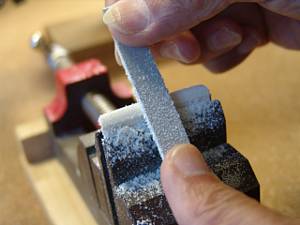

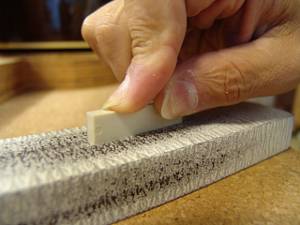

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

9.1弦側からもナットの密着を確認します。

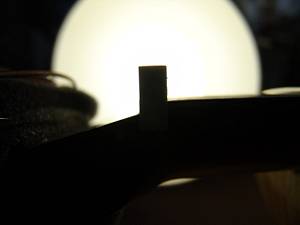

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

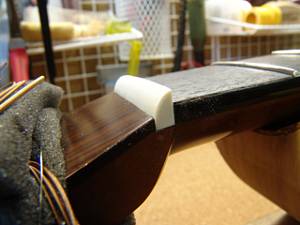

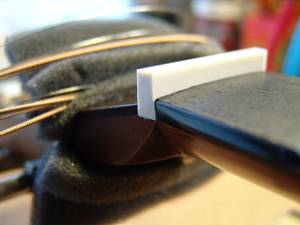

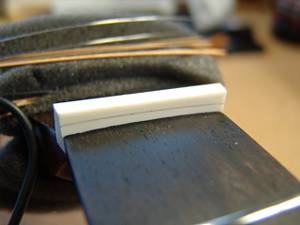

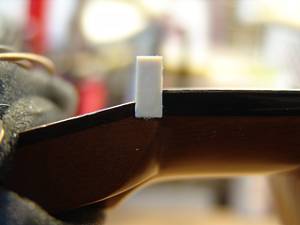

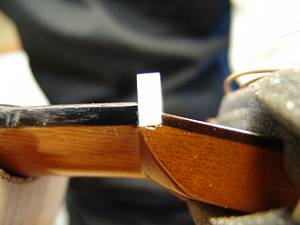

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

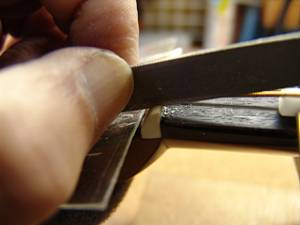

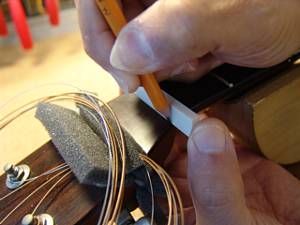

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。

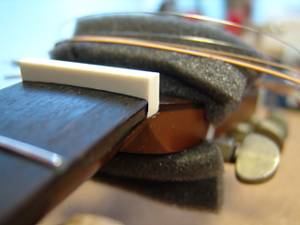

16.ナットらしくなってきました。

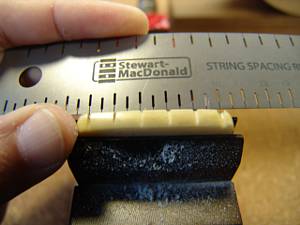

17.オリジナルナットから弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

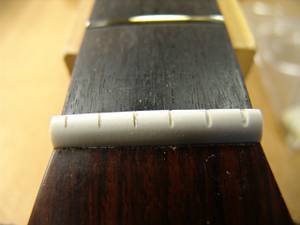

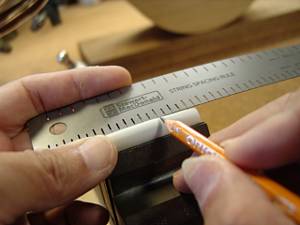

18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

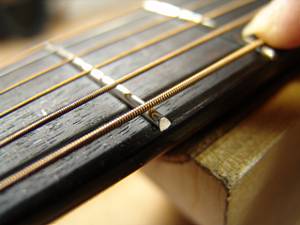

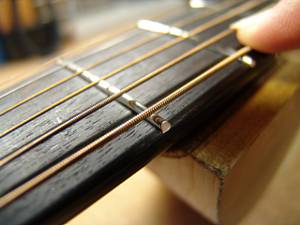

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.6弦のナット高をギリギリまで下げました。

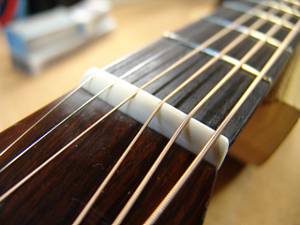

24.他の弦も同じ要領で調整しました。弦高調整後のナットです。


ピッチ調整～サドル作製

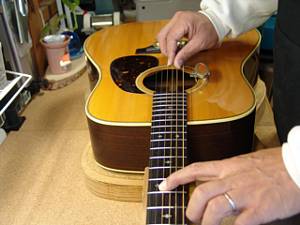

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

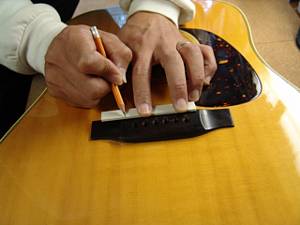

3.サドルピーク位置を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

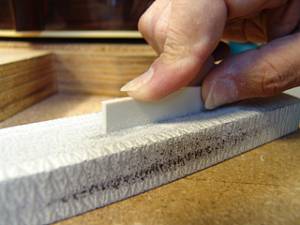

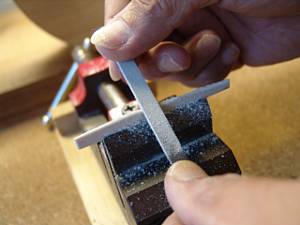

5.サドルの底はフラットファイルで平面をつけていきます。

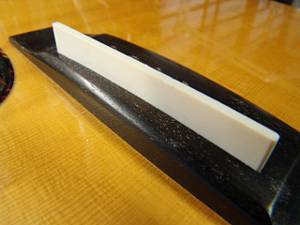

6.サドル溝にピッタリはまるように加工できました。

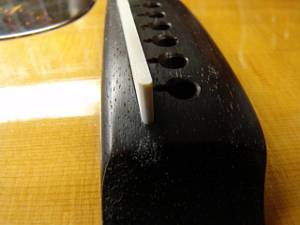

7.サドルの端も溝にピッタリはまっていることを確認します。

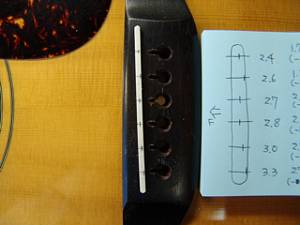

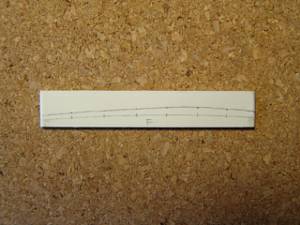

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

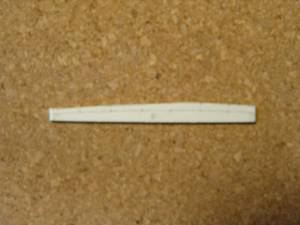

9.サドル高の切り出しを終えました。
10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

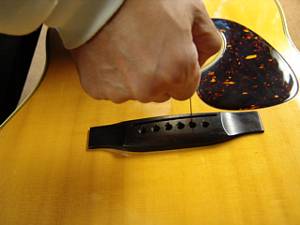

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

13.糸鋸加工が終わったブリッジ・ピン穴です。

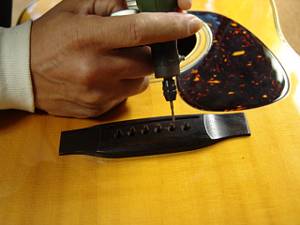

14.さらにミニルーターで弦の導出角度をつけていきます。

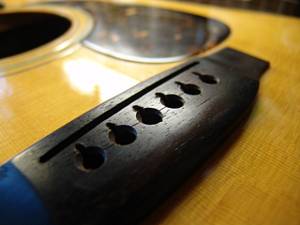

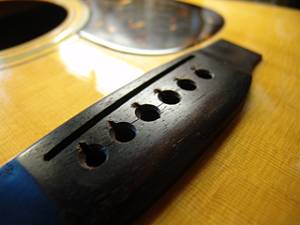

15.ブリッジピン穴加工を終えました。

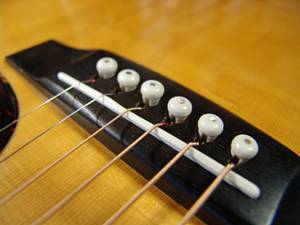

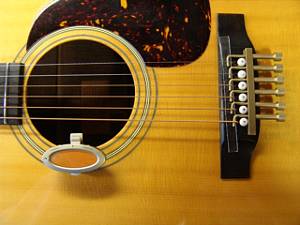

16.完成したオフセットサドルとブリッジです。


ペグ交換

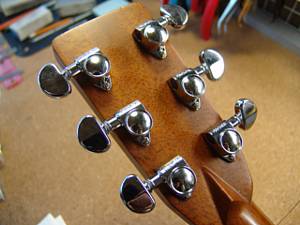

1.オリジナル・ペグです。バックラッシュ等により、チューニングが難しい状態です。
2.これから取り外します。

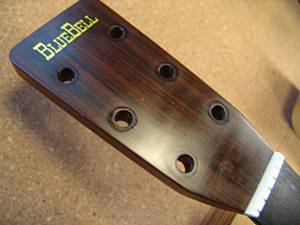

3.古いペグを取り外しました。

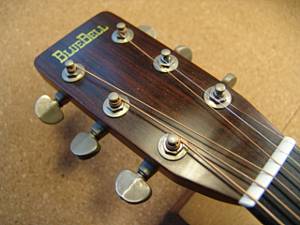

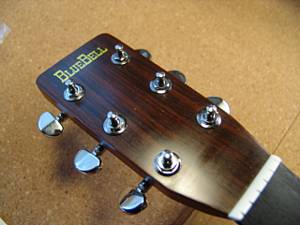

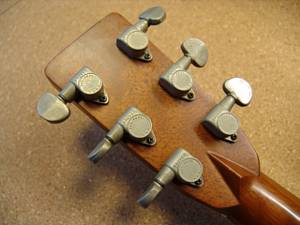

4.新しいペグを取り付けました。

5.オリジナルと同じGROVERのペグですので、全く加工無しで取り付けられました。
6.チューニングもスムーズに行えます。
