BugsGear DR50-TWC
戻る
宮城県にお住まいのT.O.さんからMartin
D-35, Martin
MC-28に続いて3本目のギター・リペアご依頼をいただきました。
インレイが素晴らしいBugsGear DR50-TWCです。弦周りのTUSQ化とピックガードの交換を行いました。
ナット交換

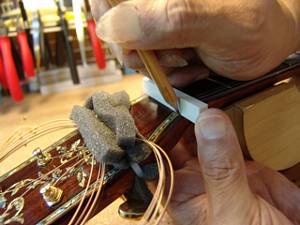

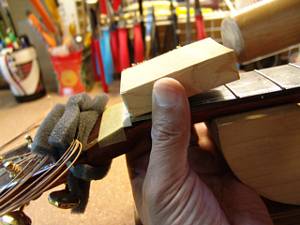

1.ナットに当て木を当てて軽くコンとたたきます。
2.ナットが外れました。

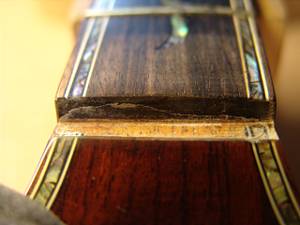

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

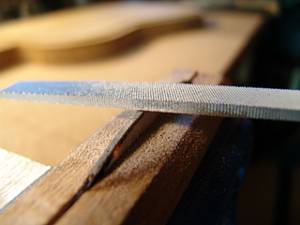

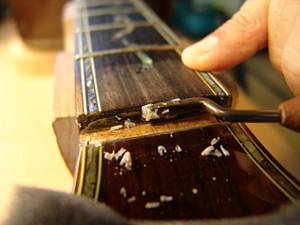

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。
5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

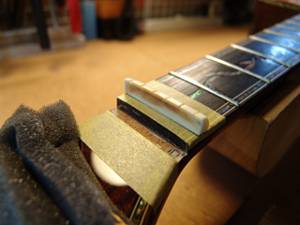

7.フラットファイルを使ってナットの平面を削り出します。

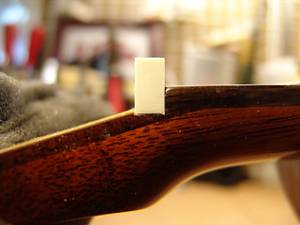

8.ナット溝にピッタリはまるようになりました。

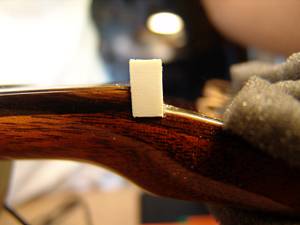

9.1弦側からもナットの密着を確認します。

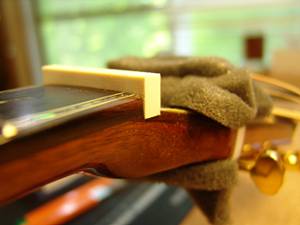

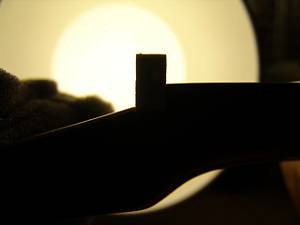

10.逆光を利用すると密着度の確認が効率的に行えます。

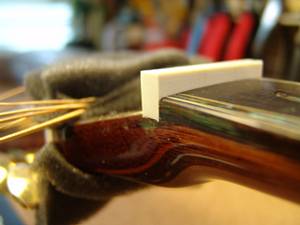

11.ナットのサイドもこの段階で面取り加工しておきます。

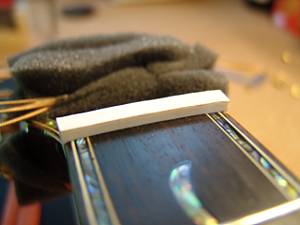

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。
13.フレットの高さに合わせて上部をカットしました。
14.ヘッド側に放物曲面を削り込んでいきます。

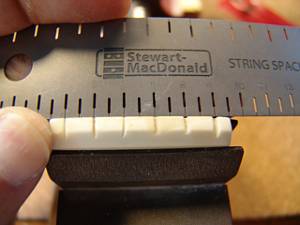

15.オリジナルナットから弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

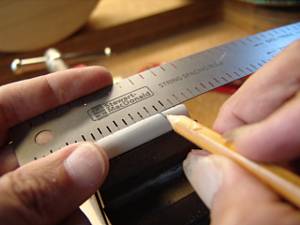

16.弦溝位置を新しいナットに書き込みます。

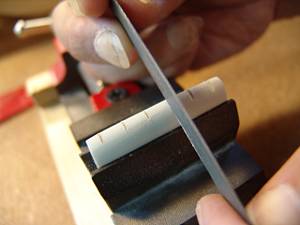

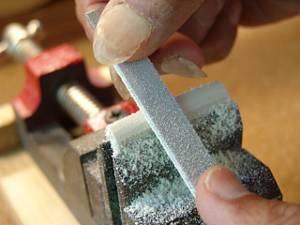

17.弦溝を専用のヤスリで彫り込んでいきます。
18.弦高調整前のナットです。

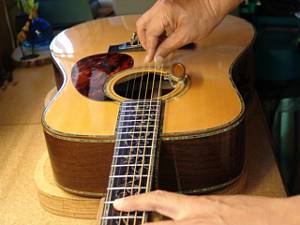

19.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
20.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

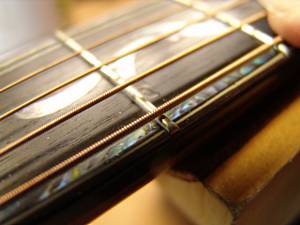

21.6弦のナット高をギリギリまで下げました。

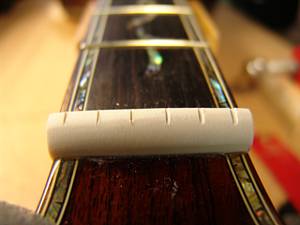

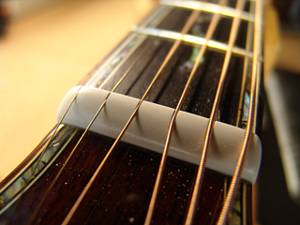

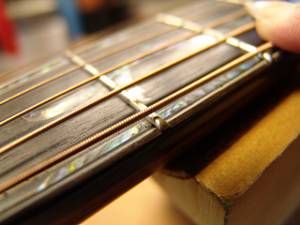

22.他の弦も同じ要領で調整しました。弦高調整後のナットです。
ピックガード交換

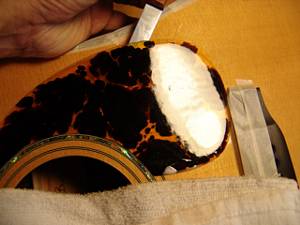

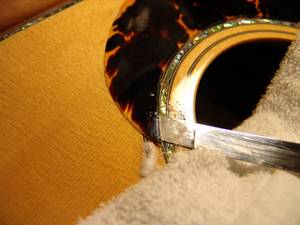

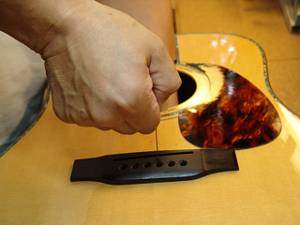

1.オリジナルピックガード下にナイフを差し込んでいきます。
2.ボディを傷つけないように、ナイフはピックガード側に触れるように動かします。

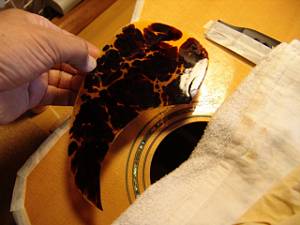

3.オリジナルピックガードが外れました。

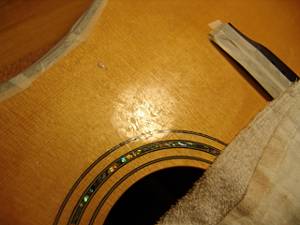

4.ボディ側に粘着材が残っています。
5.粘着材を除去しました。
6.TOR-TIS素材をオリジナルよりも少し大きめに切り出しました（右側は型紙です）

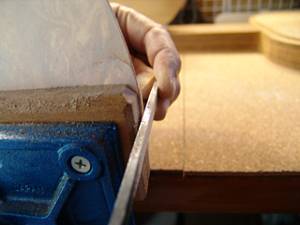

7.型紙をTOR-TIS素材に貼り付けて、はみ出た部分をヤスリで削っていきます。
8.TOR-TISは常温ではもろく、割れやすいので、慎重にゆっくりと削っていきます。

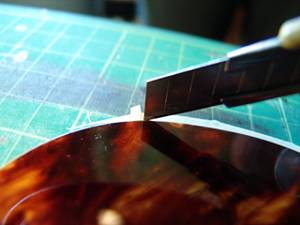

9.両面接着シートを新しいピックガードの裏側に貼り付けて、はみ出た部分をカッターで切り取っていきます。
10.新しいピックガード装着完了です。
ピッチ調整～サドル作製

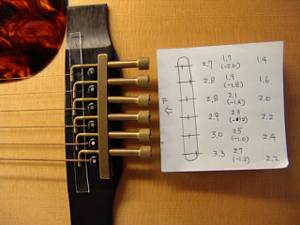

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

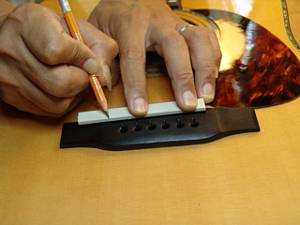

3.サドルピーク位置を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

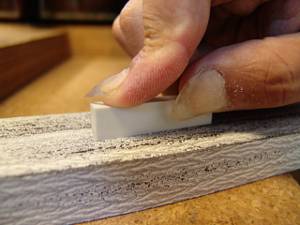

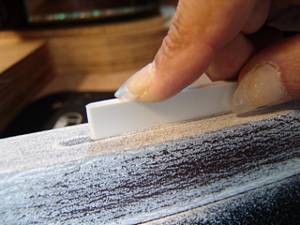

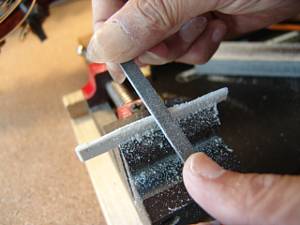

5.サドルの底はフラットファイルで平面をつけていきます。

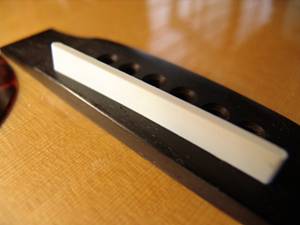

6.サドル溝にピッタリはまるように加工できました。

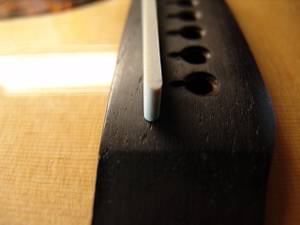

7.サドルの端も溝にピッタリはまっていることを確認します。

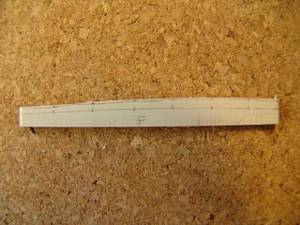

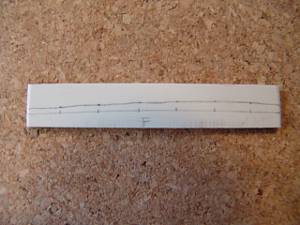

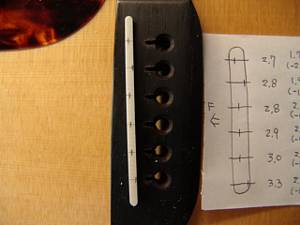

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高の切り出しを終えました。
10.サドル上部にピーク位置を書き写します。
11.サドルピーク位置を削りだしていきます。

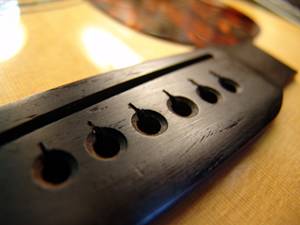

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

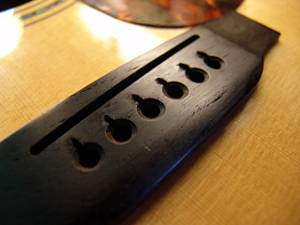

13.糸鋸加工が終わったブリッジ・ピン穴です。

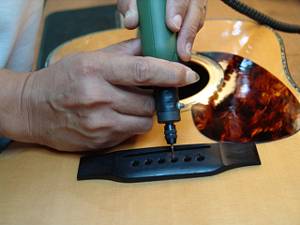

14.さらにミニルーターで弦の導出角度をつけていきます。
15.ブリッジピン穴加工を終えました。

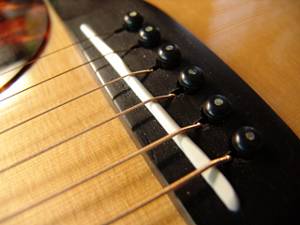

16.完成したオフセットサドルとブリッジです。
