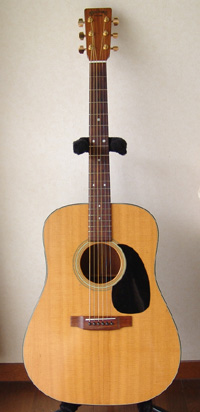

Martin D-18

戻る

大阪府にお住まいのJ.M.さんからMartin D-18のリペアご依頼をいただき、フレット交換を含む弦周りのリペアを行いました。 リペア後のギターを受け取られて、J.M.さんから暖かいメッセージが届きました。

この度は、大変お世話になりました。
ギターを弾くのに夢中で、お礼の連絡が遅くなりました。

今回のリペアは、フレットの交換が目的でしたし、マホガニーの甘い音は実感出来ていたので音色の違いよりも弾きやすさを求めてお願い致しましたが、D-18の潜在能力を引き出して頂き、明るく甘い音にと変貌いたしました。

娘がギターを教えてとほしと言う事で、３０数年振りに本腰入れて練習しよう、どうせなら青春時代の憧れのマーティンをと購入しましたが、近い将来このギターが娘の物にならない様、しっかり練習したいと思います。

又、遠い将来娘に譲る時が来ましたら、その時も樋口さんにリペアをお願いしようと思います。
その時も、よろしくお願い致します。
本当に有難うございました。

J.M.さん、とても暖かいメッセージをいただき、誠にありがとうございました。
おっしゃるように、リペア後のD-18は、まさにマホガニーの音色を奏でてくれるようになったと思います。
きっとD-18もJ.M.さんの娘様に弾かれることを楽しみにしていると思います。

今回は弊工房にギターリペアのご依頼をいただき、誠にありがとうございました。今後とも、何卒よろしくお願い致します。


フレット交換

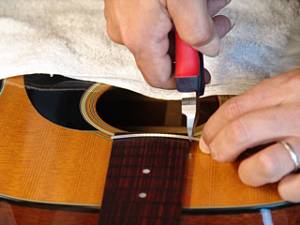

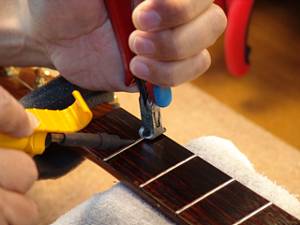

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

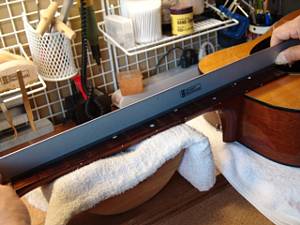

3.フレットを取り外したフィンガーボードの平面性を確認します。

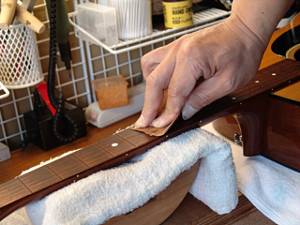

4.軽くサンディングします。

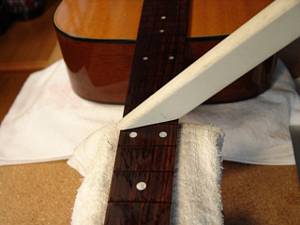

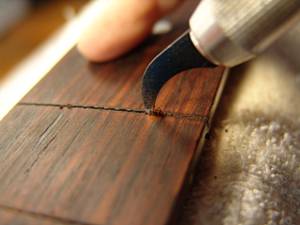

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.ここでフィンガーボード上に残ったゴミ類を吸い取っておきます。

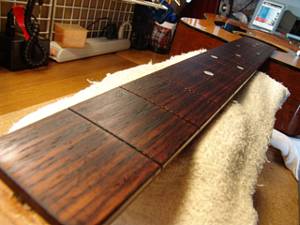

7.フレット打ち込みの準備が整いました。

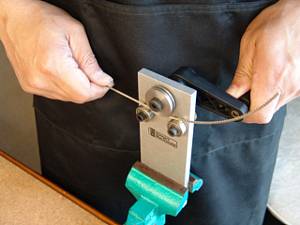

8.フレットベンダーでフレットにアールをつけていきます。

9.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

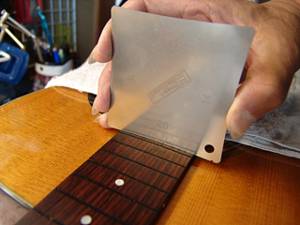

10.フィンガーボードの湾曲度（アール）を計測します。

11.第一のフレットプレス・ジグです。

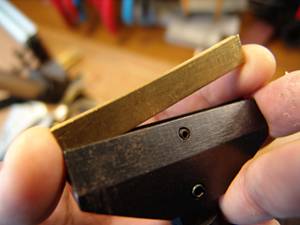

12.アールにあった先端ビットをジグのプレス部に固定します。

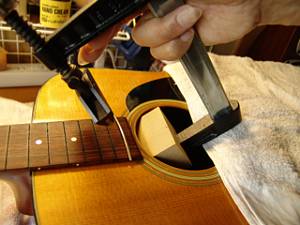

13.ジグをサウンドホールから入れていきます。

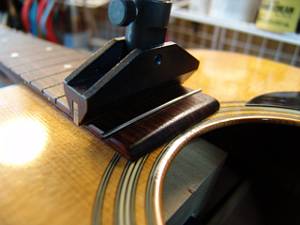

14.フレットをプレスします。

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

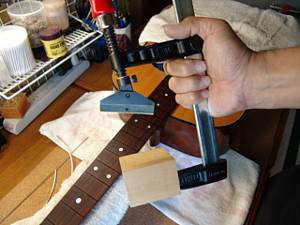

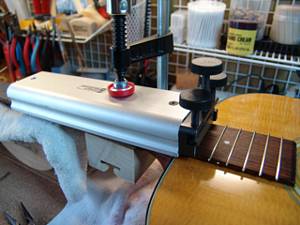

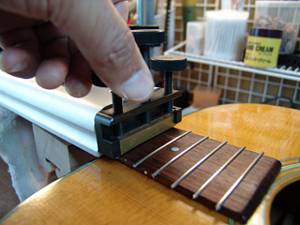

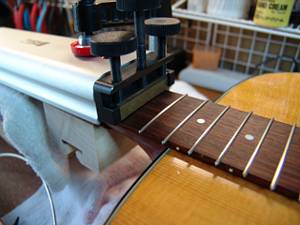

16.2つ目のジグはこのように固定します。

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

21.打ち込み終わったフレットの端はこのように飛び出ています。

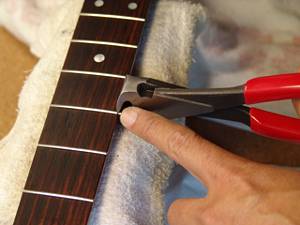

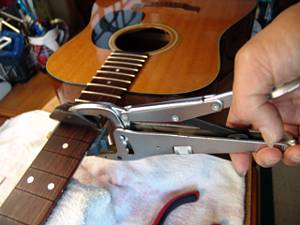

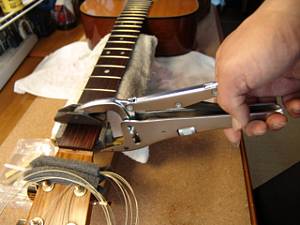

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

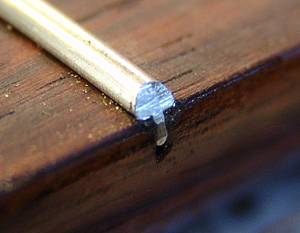

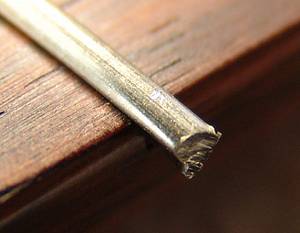

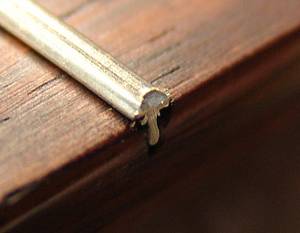

23.カットしたフレット端です。

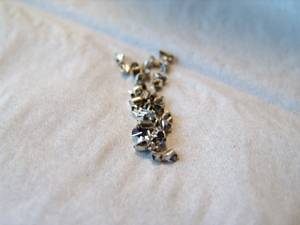

24.カットしたフレット片は見失わないように一カ所に集めておきます。

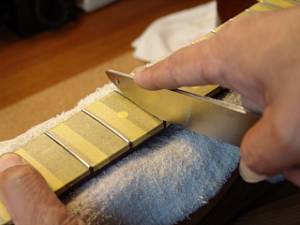

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します。

27.フレット端を整形しました。
28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

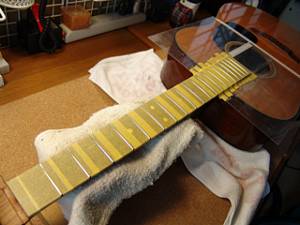

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

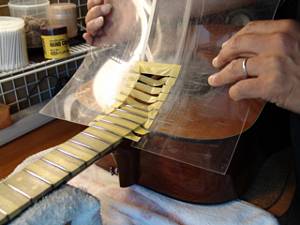

30.ボディもアクリル板でカバーしました。

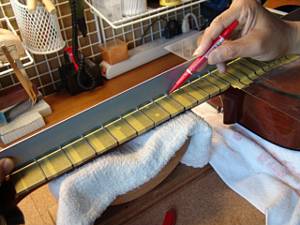

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

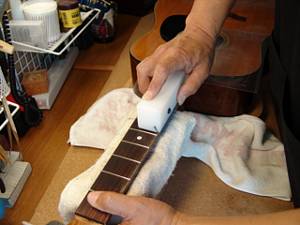

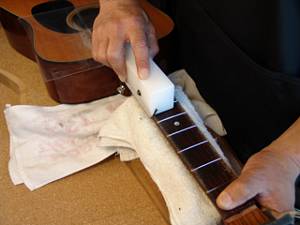

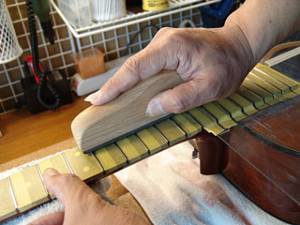

32.マークされた部分を中心にフラットファイルでサンディングします。

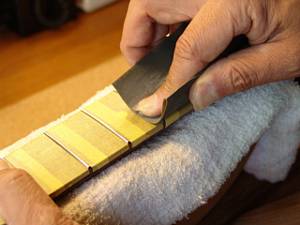

33.平らになったフレット山を専用のヤスリで丸くしていきます。
34.紙ヤスリ(#400）で粗研磨します。

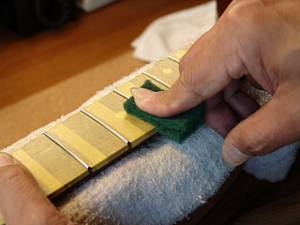

35.さらに研磨タワシ（#600→#800）で研磨を進めます。

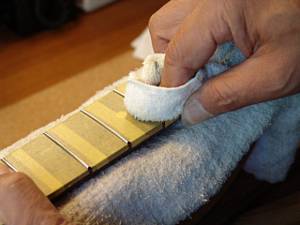

36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

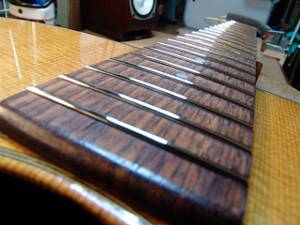

38.ピカピカのフレットになりました。


ナット交換

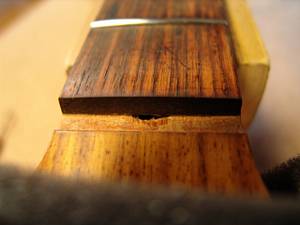

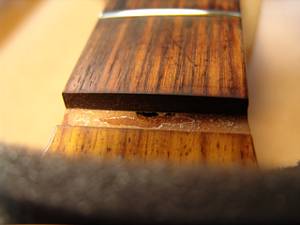

1. ナットを取り外したナット溝です。古い接着剤の跡く残っています。

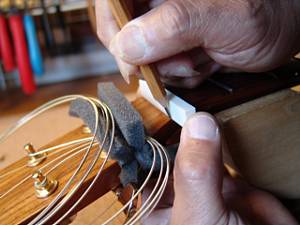

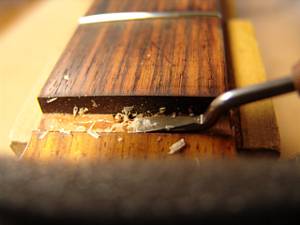

2.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

3.クリーニング完了したナット溝です。
4.ネック幅に合わせてナットスラブを切り出します。

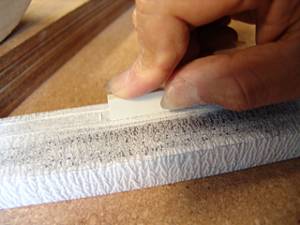

5.フラットファイルを使ってナットの平面を削り出します。

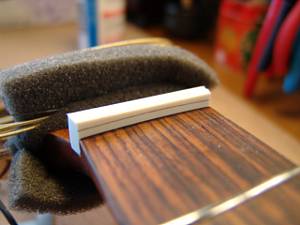

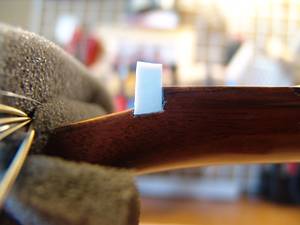

6.ナット溝にピッタリはまるようになりました。

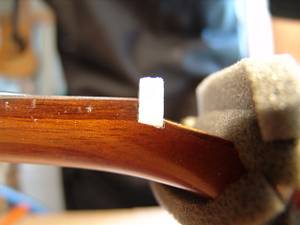

7.1弦側からもナットの密着を確認します

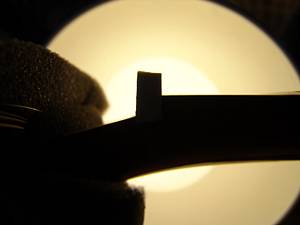

8.逆光を利用すると密着度の確認が効率的に行えます。

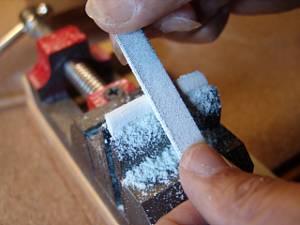

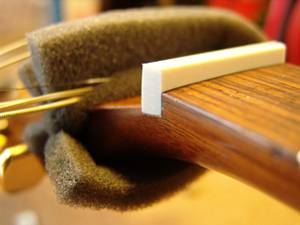

9.ナットのサイドもこの段階で面取り加工しておきます。

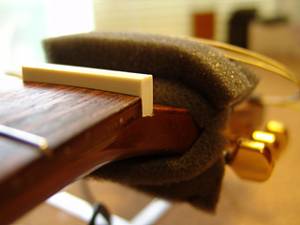

10.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

11.フレットの高さに合わせてケガキ線を入れました。
12.ナット上部を切り取りました。

13.ヘッド側に放物曲面を削り込んでいきます。

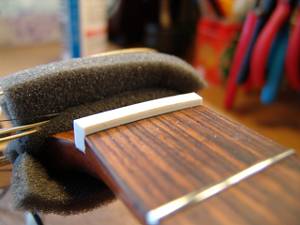

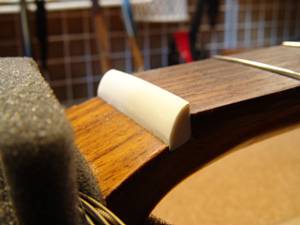

14.ナットらしくなってきました。

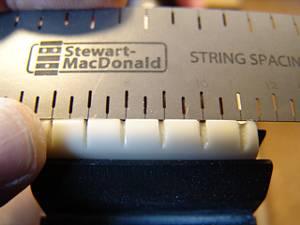

15.オリジナルナットから弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
16.弦溝位置を新しいナットに書き込みます。

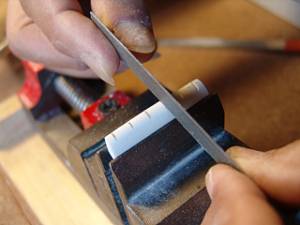

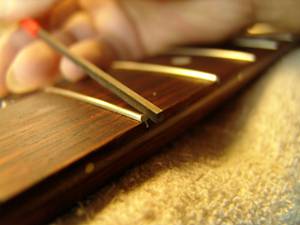

17.弦溝を専用のヤスリで彫り込んでいきます。

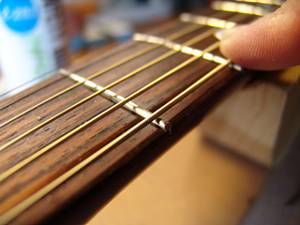

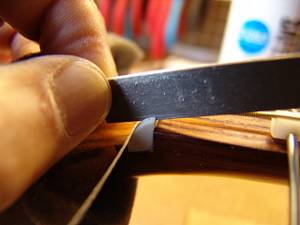

18.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

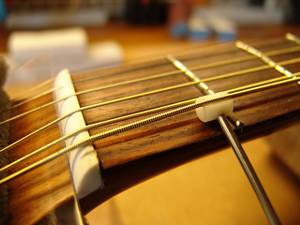

19.ストリングリフターで弦を待避させておきます。
20.ナット溝を徐々に下げていきます。

21.6弦のナット高をギリギリまで下げました。

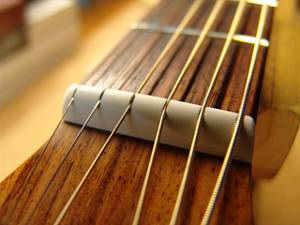

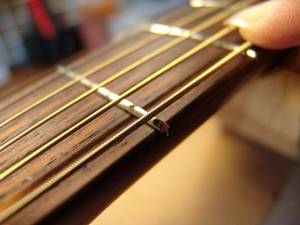

22.他の弦も同じ要領で調整しました。弦高調整後のナットです。


ピッチ調整～サドル作製

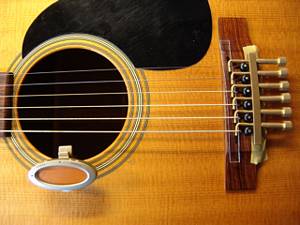

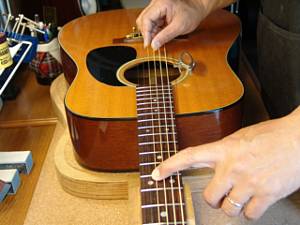

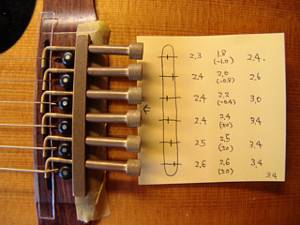

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドルピーク位置と目標弦高を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

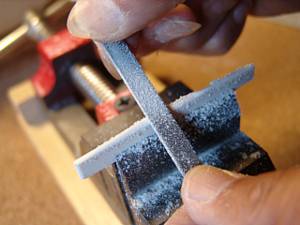

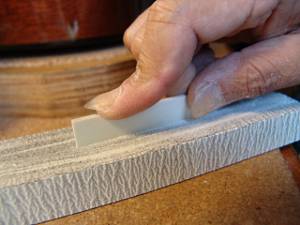

5.サドルの底はフラットファイルで平面をつけていきます。

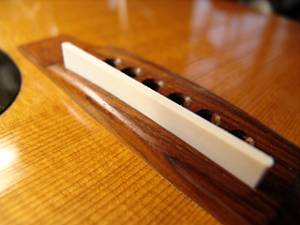

6.サドル溝にピッタリはまるように加工できました。

7.サドルの端も溝にピッタリはまっていることを確認します。

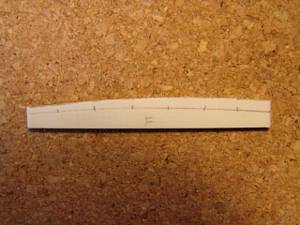

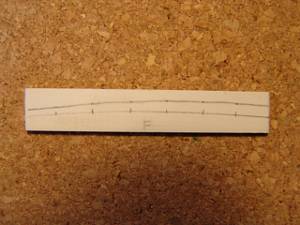

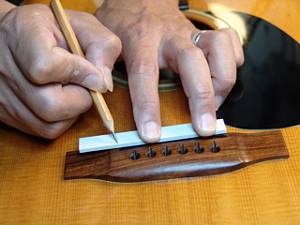

8.ピッチ調整時に確認したサドル高をサドルに書き込みました。

9.サドル上部をカットしました。

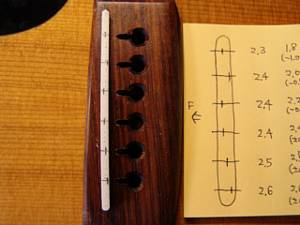

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

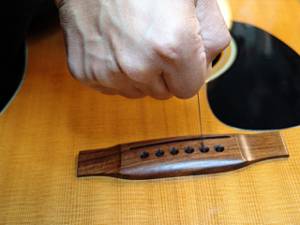

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

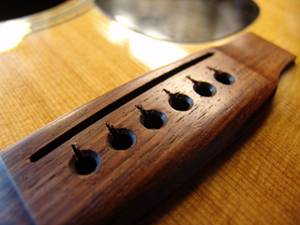

13.糸鋸加工を終えたブリッジです。

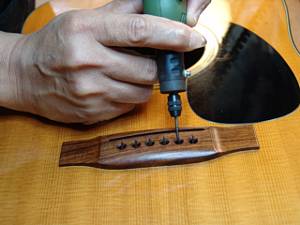

14.さらにミニルーターで弦の導出角度をつけていきます。

15.ブリッジピン穴加工を終えたブリッジです。

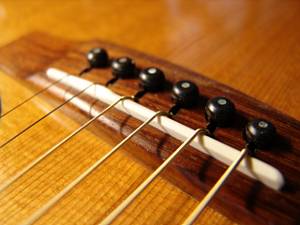

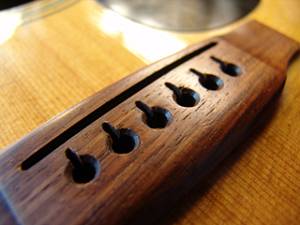

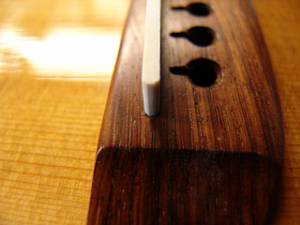

16.完成したオフセットサドルとブリッジです。
