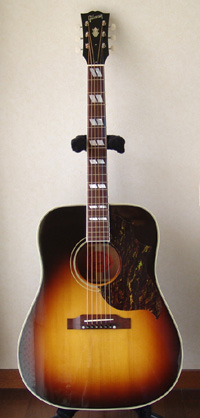

Gibson CountryWestern
戻る
東京都にお住まいのR.K.さんからGibson CountryWesternのリペアご依頼を頂きました。
まだ新しいギターですが、弦周りパーツを交換することで、音が全面から出てくるようになりました。
ナット交換

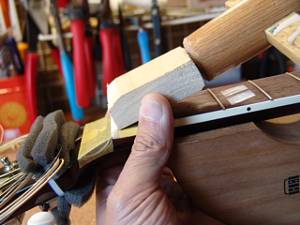

1.当て木を当ててコンとたたくと・・・

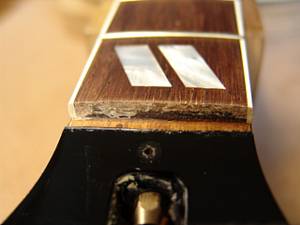

2.ナットが取り外せました。
3.ナット溝をクリーニングしましょう。

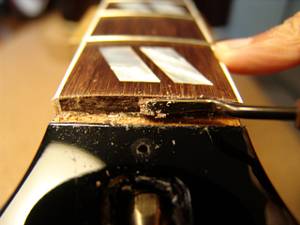

4.更に接着剤の跡を削り取っていきます。

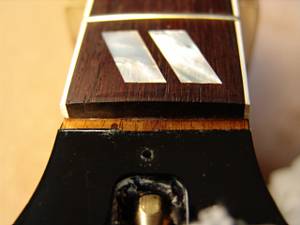

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

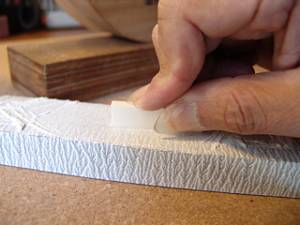

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

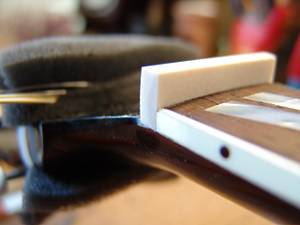

9.1弦側からもナットの密着を確認します。

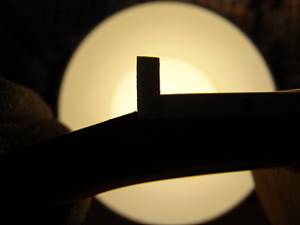

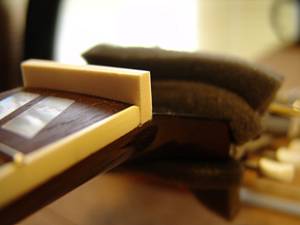

10.逆光を利用すると密着度の確認が効率的に行えます。
11.ナットのサイドもこの段階で面取り加工しておきます。

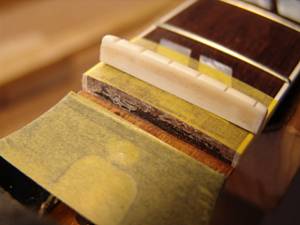

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

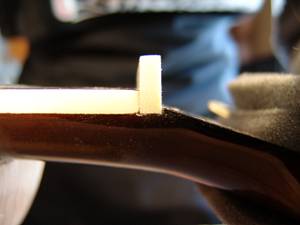

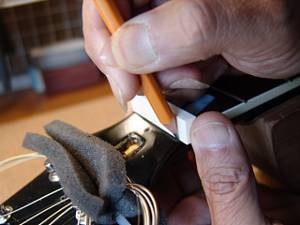

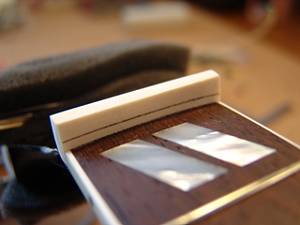

13.フレットの高さに合わせてケガキ線を入れます。

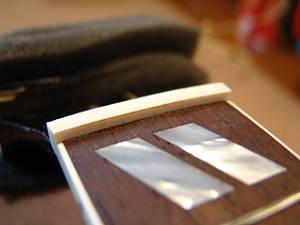

14.ナット上部を切り取りました。

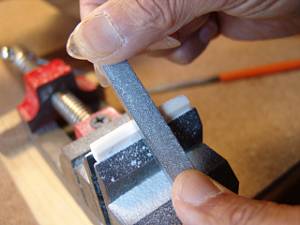

15.ヘッド側に放物曲面を削り込んでいきます。

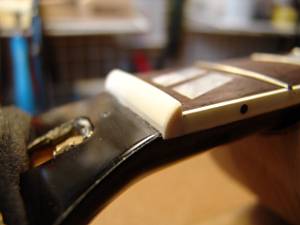

16.ナットらしくなってきました。

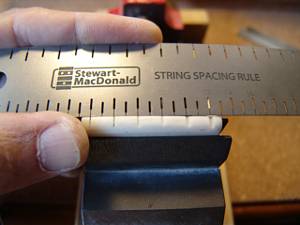

17.オリジナルナットから弦溝位置を読みとります。

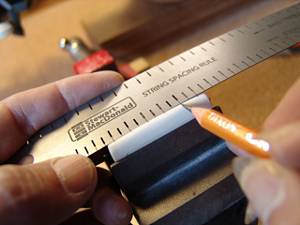

18.弦溝位置を新しいナットに書き込みます。

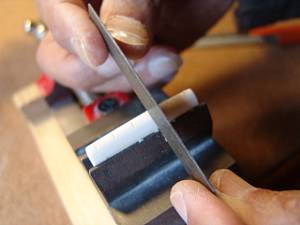

19.弦溝を専用のヤスリで彫り込んでいきます。

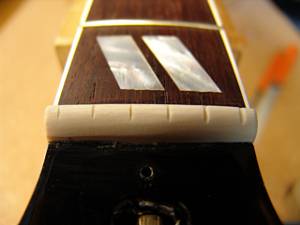

20.弦高調整前のナットができあがりました。

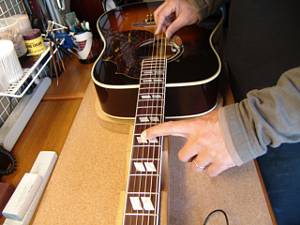

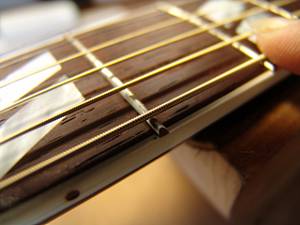

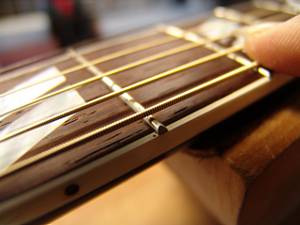

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

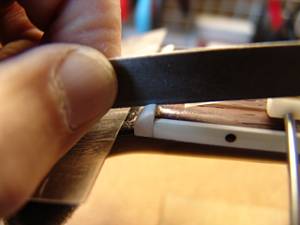

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
23.6弦のナット高をギリギリまで下げました。

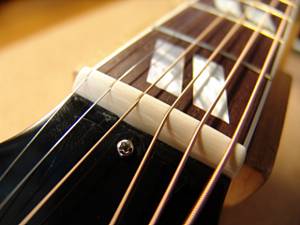

24.他の弦も同じ要領で調整しました。弦高調整後のナットです。
ピッチ調整～サドル作製

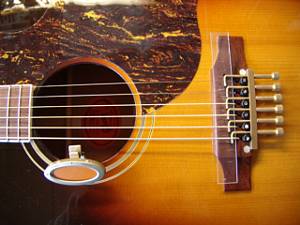

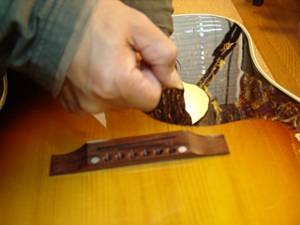

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

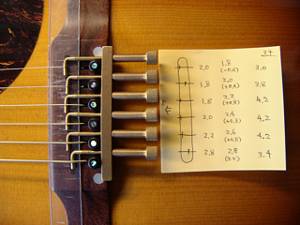

3.サドルピーク位置と目標弦高を書き写しておきます。
4.サドル溝に合わせてサドルスラブを切り出します。

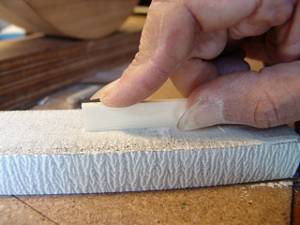

5.サドルの底はフラットファイルで平面をつけていきます。

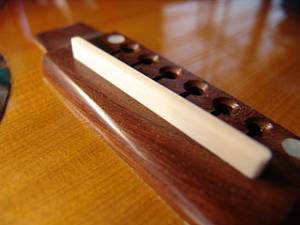

6.サドル溝にピッタリはまるように加工できました。

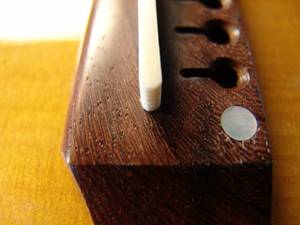

7.サドルの端も溝にピッタリはまっていることを確認します。

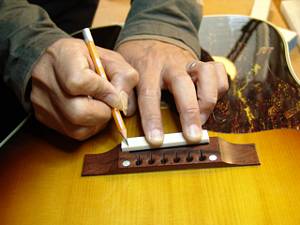

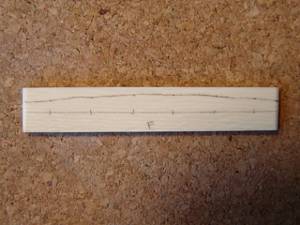

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高のの切り出しを終えました。

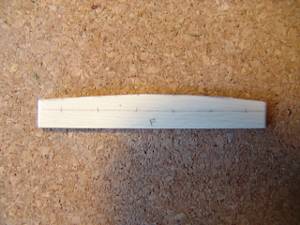

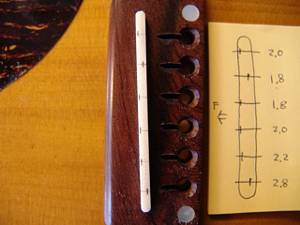

10.サドル上部にピーク位置を書き写します。
11.サドルピーク位置を削りだしていきます。
12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

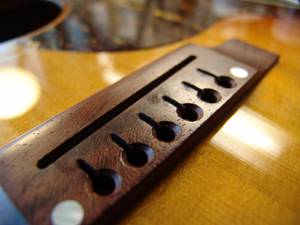

13.糸鋸加工が終わったブリッジ・ピン穴です。

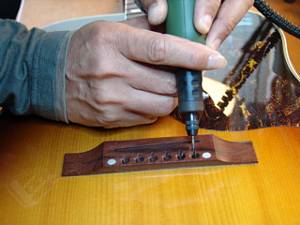

14.さらにミニルーターで弦の導出角度をつけていきます。
15.ブリッジピン穴加工を終えました。

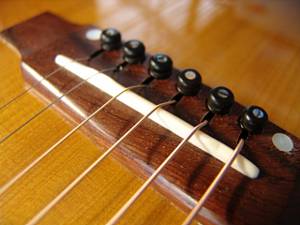

16.完成したオフセットサドルとブリッジです。
ペグ交換
1.オリジナルのペグです。これをWAVERYのオープンバック・タイプに交換します。

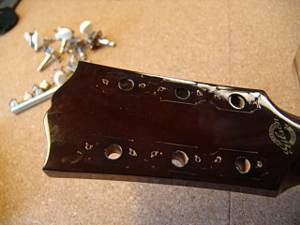

2.オリジナル・ペグを外しました。

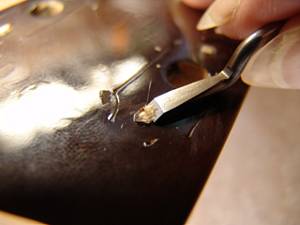

3.元のネジ穴を埋木した後、飛び出た部分を彫刻刀で削り取ります。

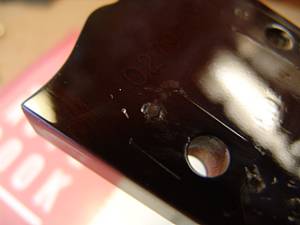

4.埋木部分をステインで着色しました。

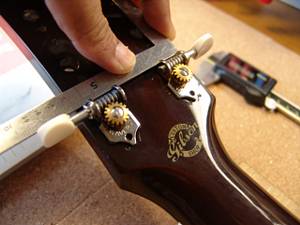

5.新しいペグを乗せて位置決めをし、ネジ止めします。

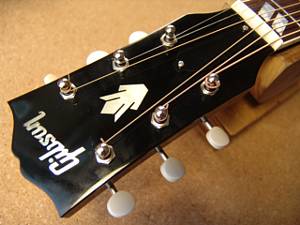

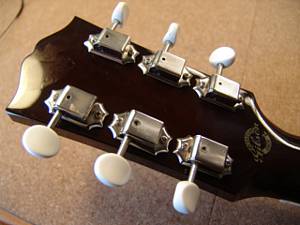

6.弦を張ってペグ交換完了です。
