Martin D-28
戻る

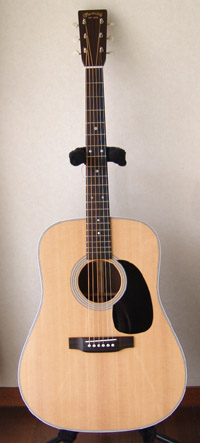

愛知県にお住まいのT.F.さんからMartin D-28のリペアご依頼を頂きました。オリジナル状態ではコモリ気味の音でしたが、リペア後は全面から音が出るようになりました。
ナット交換
1.ナット溝が深いので、ナットを切削除去することにしました。

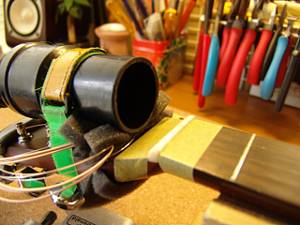

2.切削する間、大量のホコリが舞いますのでクリーナーのダクトをネックに仮固定しておきます。

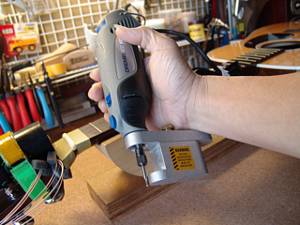

3.ドレメルルーターにストレートビットとスライド・ジグを取り付けました。

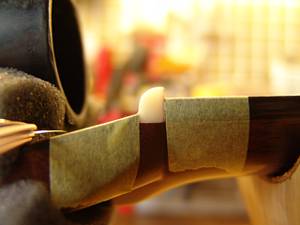

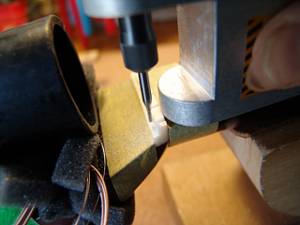

4.ナットのヘッド側をトリミングしていきます。
5.トリミングは一度に行わず、数回に分けて行います（ビット先端のブレを防ぐためです）

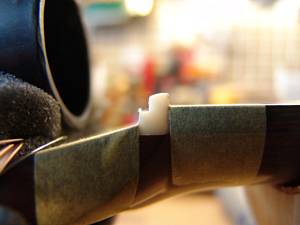

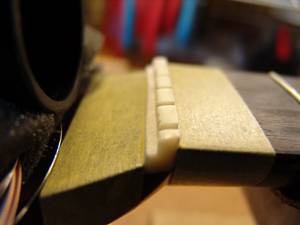

6.一回目はこの写真の程度削りました。
7.3回のパスで、ほぼナット溝に達することができました。

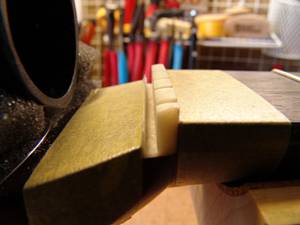

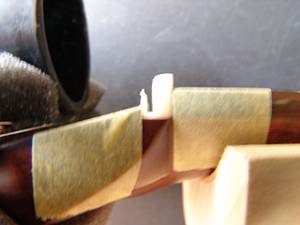

8.横から見るとこのような溝です。

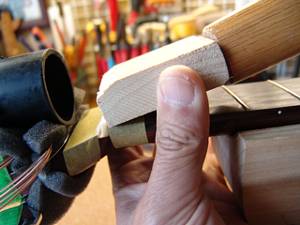

9.当て木を当ててコンとたたくと・・・
10.ナットが取り外せました。

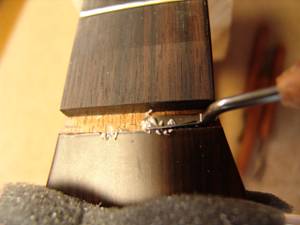

11.残った部分は彫刻刀で削る、というよりも取り外します。

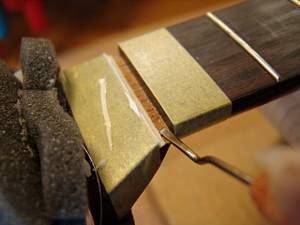

12.更に接着剤の跡を削り取っていきます。

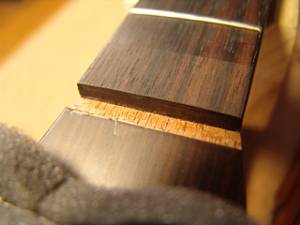

13.クリーニング完了したナット溝です。
14.ネック幅に合わせてナットスラブを切り出します。

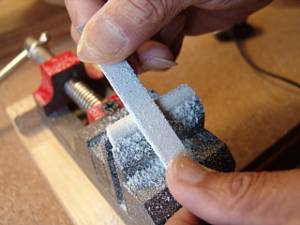

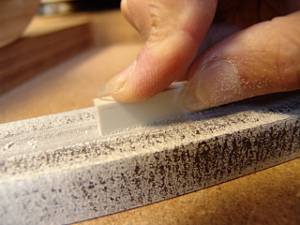

15.フラットファイルを使ってナットの平面を削り出します。

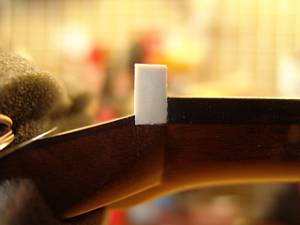

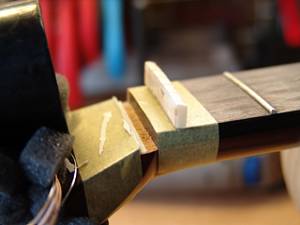

16.ナット溝にピッタリはまるようになりました。

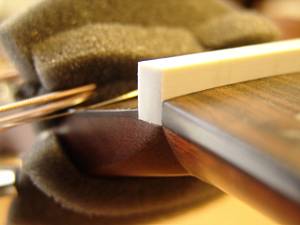

17.1弦側からもナットの密着を確認します。

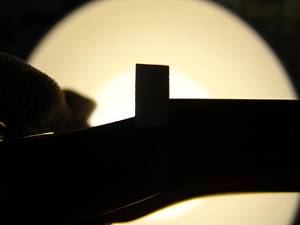

18.逆光を利用すると密着度の確認が効率的に行えます。

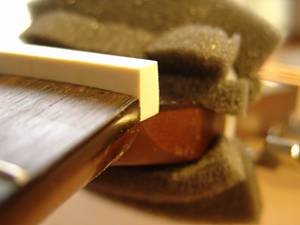

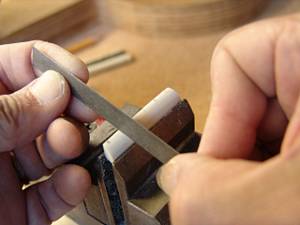

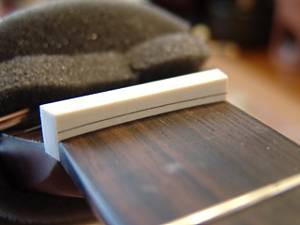

19.ナットのサイドもこの段階で面取り加工しておきます。

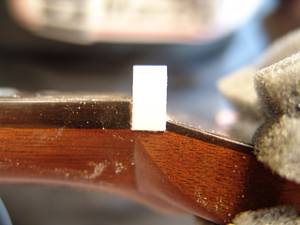

20.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

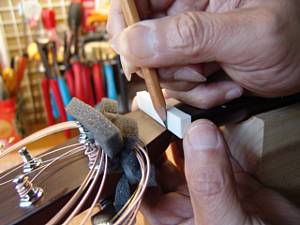

21.フレットの高さに合わせてケガキ線を入れます。

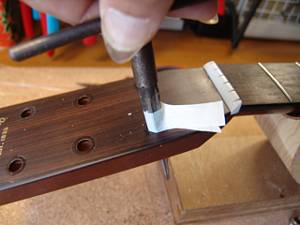

22.ナット上部を切り取りました。
23.ヘッド側に放物曲面を削り込んでいきます。
24.ナットらしくなってきました。

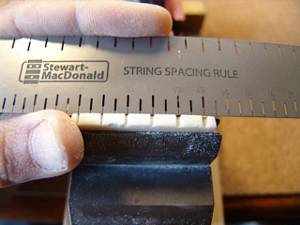

25.オリジナルナットから弦溝位置を読みとります。
26.弦溝位置を新しいナットに書き込みます。
27.弦溝を専用のヤスリで彫り込んでいきます。

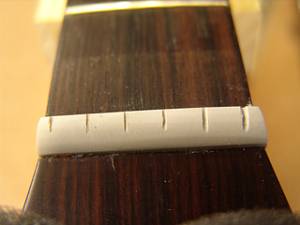

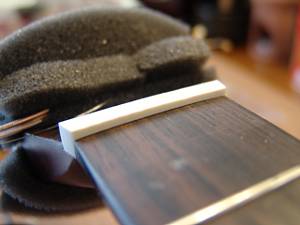

28.弦高調整前のナットができあがりました。

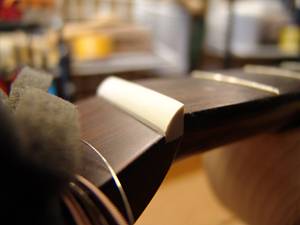

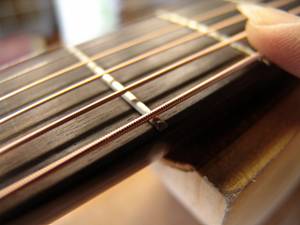

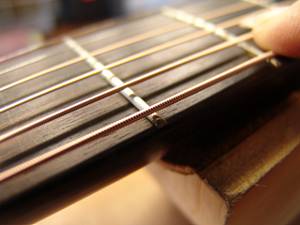

29.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

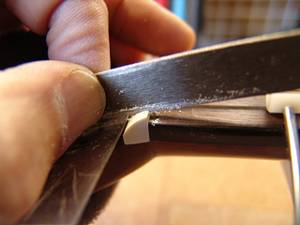

30.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
31.6弦のナット高をギリギリまで下げました。

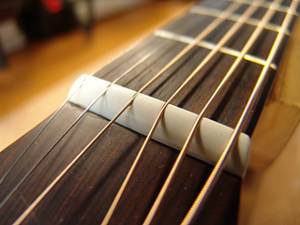

32.他の弦も同じ要領で調整しました。弦高調整後のナットです。
ピッチ調整～サドル作製

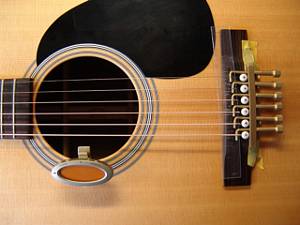

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。

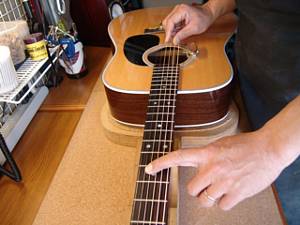

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

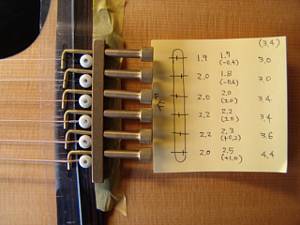

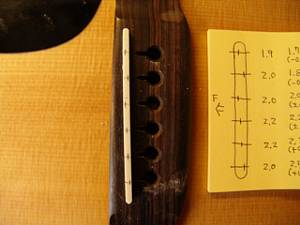

3.サドルピーク位置と目標弦高を書き写しておきます。

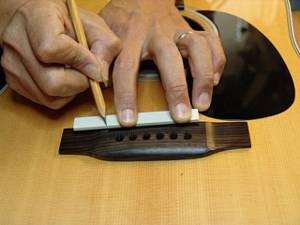

4.サドル溝に合わせてサドルスラブを切り出します。

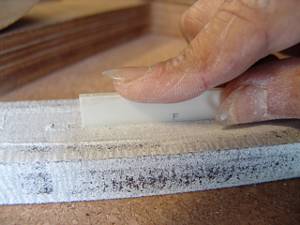

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。
7.サドルの端も溝にピッタリはまっていることを確認します。

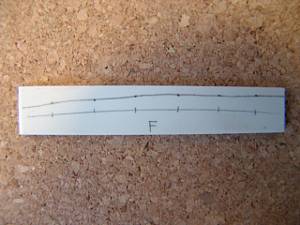

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高のの切り出しを終えました。

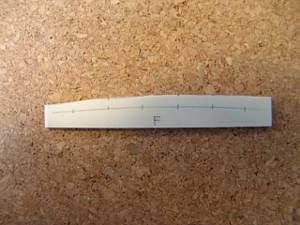

10.サドル上部にピーク位置を書き写します。

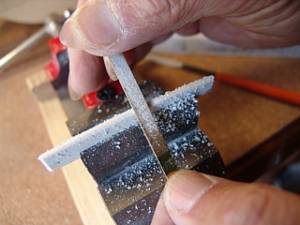

11.サドルピーク位置を削りだしていきます。

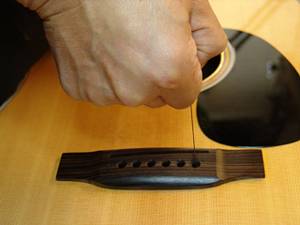

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。
13.糸鋸加工が終わったブリッジ・ピン穴です。

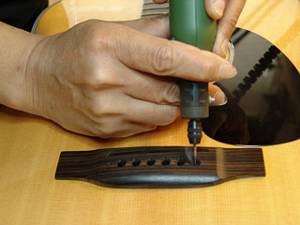

14.さらにミニルーターで弦の導出角度をつけていきます。

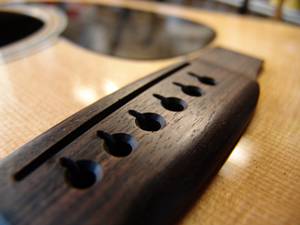

15.ブリッジピン穴加工を終えました。

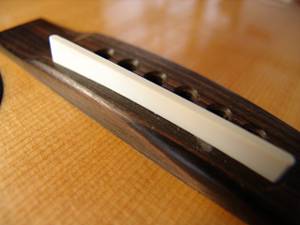

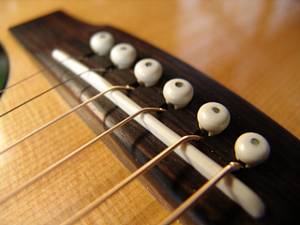

16.完成したオフセットサドルとブリッジです。
ペグ交換

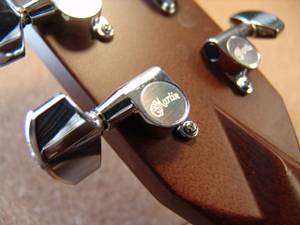

1.オリジナルのペグです。これをWAVERYのオープンバック・タイプに交換します。

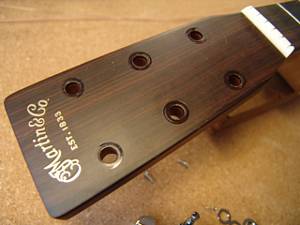

2.オリジナル・ペグを外しました。
3.新しいペグブッシュは、オリジナルの穴には少し大きいようです。

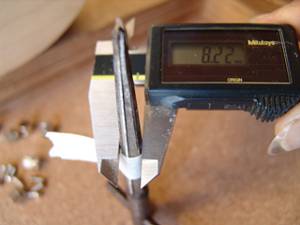

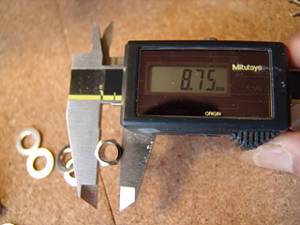

4.ペグブッシュの大きさを測り・・・
5.リーマーの少し小さめの径の付近にマスキングテープを貼ります。
6.リーマーでカリカリと削って、穴を大きくします。

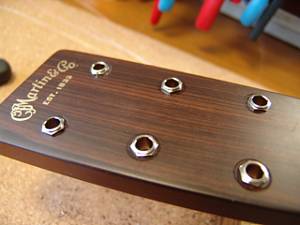

7.ペグブッシュ取り付けが終わりました。

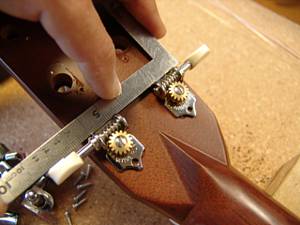

8.次にペグ本体を取り付けます。まず、左右対象になるように位置決めし・・・

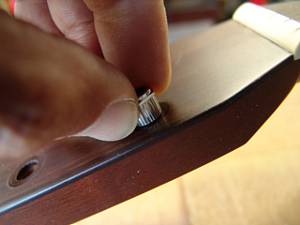

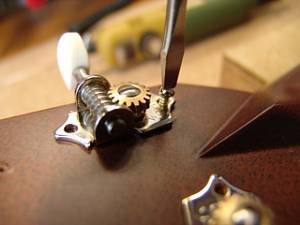

9.ドリルで穴加工した後、ネジ止めします。

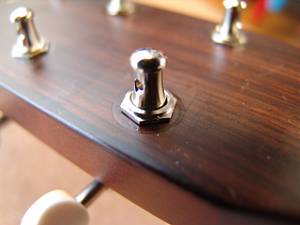

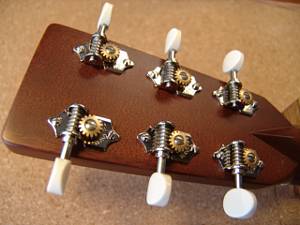

10.ペグ取り付け完了です！
11.表側のペグブッシュも完全に固定されています。

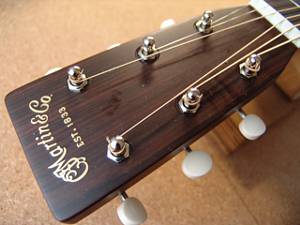

12.弦を張りました。ペグ交換完了です！
