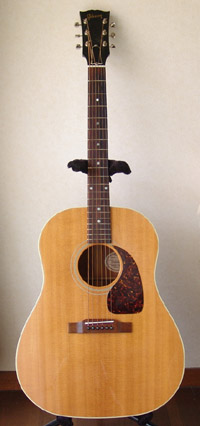

Gibson J-45

戻る
東京都にお住まいのT.O.さんからGibson J-45, Martin D-28, HEADWAY HD-108のリペアご依頼を頂きました。いずれも弦周りのリペアを行いました。
リペア後の3本のギター達は素晴らしい音色を奏でてくれるようになりました。リペア後のギターを受け取られて、T.O.さんから暖かいメッセージが届きました。

この度は大変お世話になりました。
３本とも以前とは全く違う音を奏でてくれます。
週末に３本をとっかえひっかえ弾き続けました。
一様に５、６弦の奥行きと張りが出ましたし、１、２弦は音の伸びが出ました。
ストローク時にバラバラしていた音達がまとまって鳴ってくれるようになりました。
３本それぞれの特徴がしっかり現れたと感謝しています。
樋口様のギターへの熱意がしっかり吹き込まれた感じです。
それに負けないように今後も音楽ライフに邁進して行きます。
本当にありがとうございました。
また樋口様の今後のご活躍を遠方より祈っております。

T.O.さん、とても暖かいメッセージを頂き、ありがとうございました。
この度、3本のギターをリペアさせていただいて感じましたことは、年月を経たギターは各々の個性・特徴が時間と共に進化していくんだ、ということでした。リペア後のギターは同じ弦を張っているのに、全く異なる楽器のような音色を奏でていました。
きっとこれから先もギター達はT.O.さんの傍らで活躍されることと思います。是非素晴らしいギターライフをお送りください。
この度は弊工房にギターリペアのご依頼を頂き、誠にありがとうございました。
今後とも何卒よろしくお願い致します。


フレット交換

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

3.フィンガーボードの平面性を確認します。
4.軽くサンディングします。

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.ここで一旦削り粉をクリーニングしましょう。

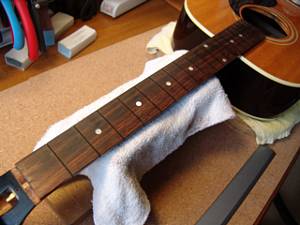

7.フレット打ち込みの準備が整いました。

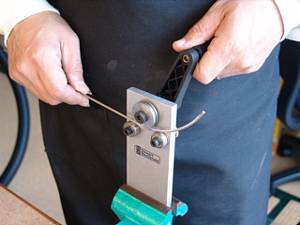

8.フレットベンダーでフレットにアールをつけていきます。

9.フレットをフィンガーボード幅よりも少し大きめに切り取ります。
10.フィンガーボードの湾曲度（アール）を計測します。

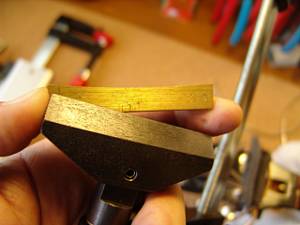

11.アールにあった先端ビットをジグのプレス部に固定します。

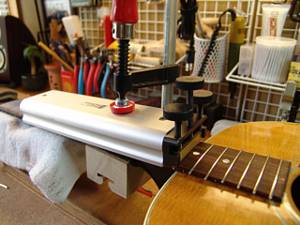

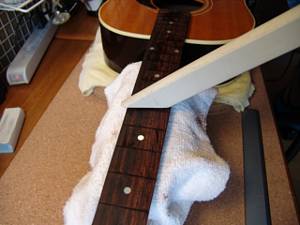

12.第一のフレットプレス・ジグです。

13.ジグをサウンドホールから入れていきます。

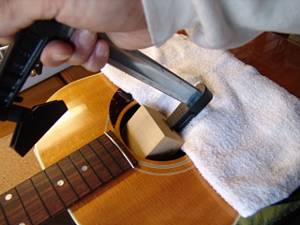

14.フレットをプレスします。

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

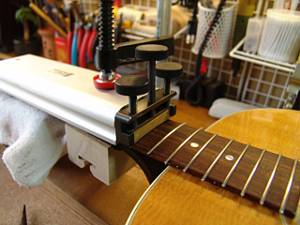

16.2つ目のジグはこのように固定します。

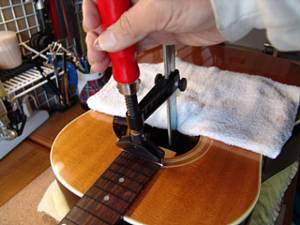

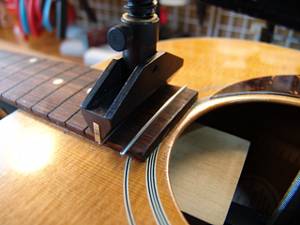

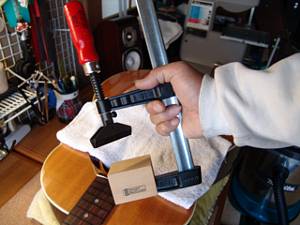

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

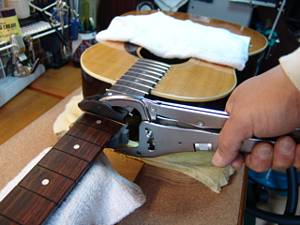

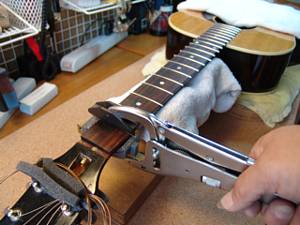

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

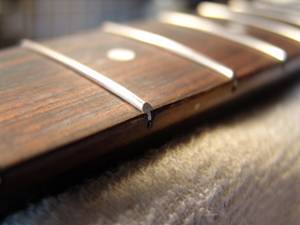

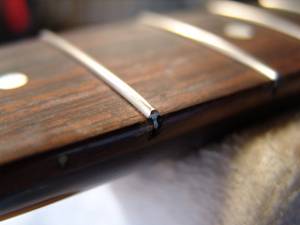

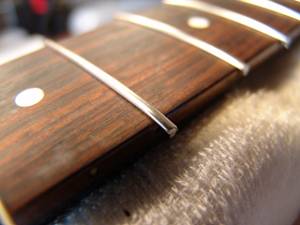

21.打ち込み終わったフレットの端はこのように飛び出ています。

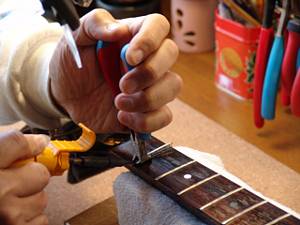

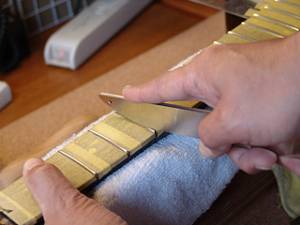

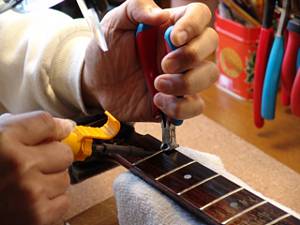

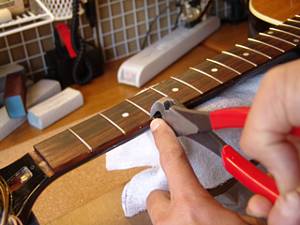

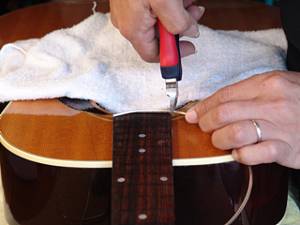

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

23.フレット端をカットしました。

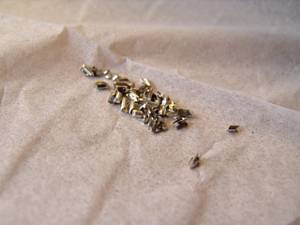

24.カットしたフレット片は見失わないように一カ所に集めておきます。

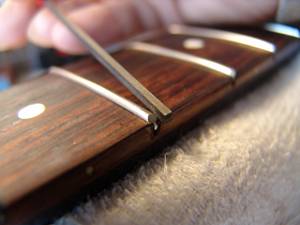

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します。

27.フレット端を整形しました。
28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

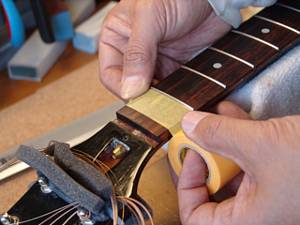

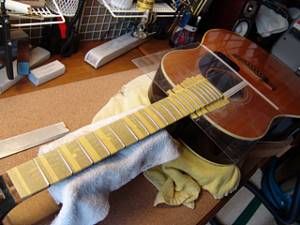

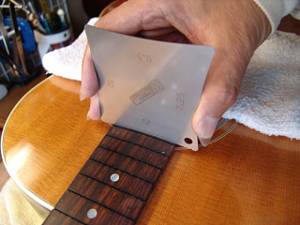

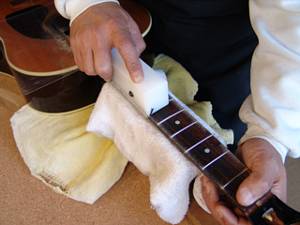

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

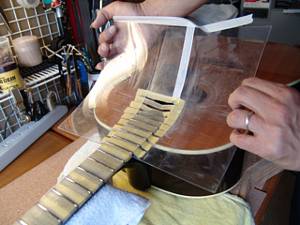

30.ボディもアクリル板でカバーしました。

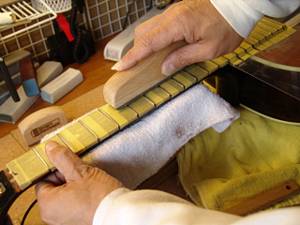

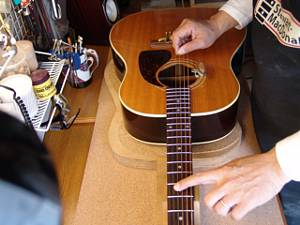

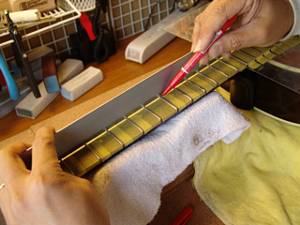

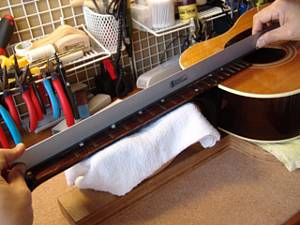

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

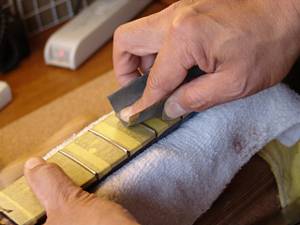

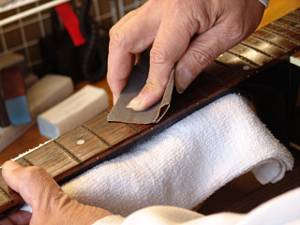

32.マークされた部分を中心にフラットファイルでサンディングします。

33.平らになったフレット山を専用のヤスリで丸くしていきます。

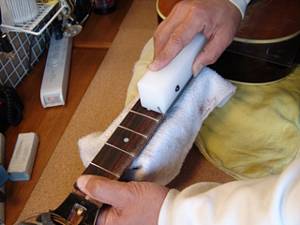

34.紙ヤスリ（#400）で粗研磨します。

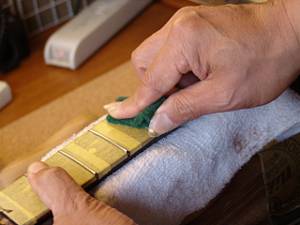

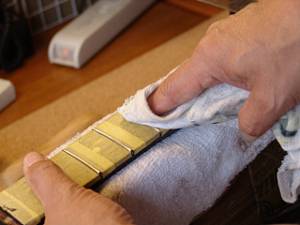

35.さらに研磨タワシ（#600～#800）で研磨を進めます。
36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

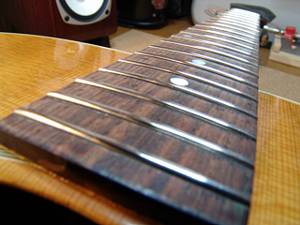

38.ピカピカのフレットになりました。

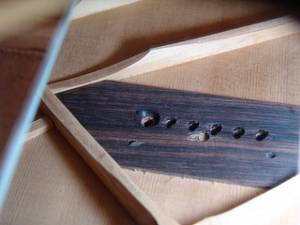

ブリッジプレート・リペア

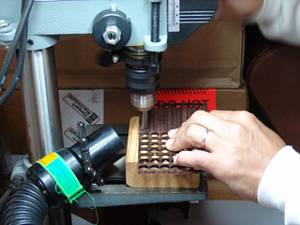

1.ローズウッド材からブリッジプレート・リペアのためのプラグを切り出します。
2.完全に切り離さず、ぎりぎりのところで固定させておきます。

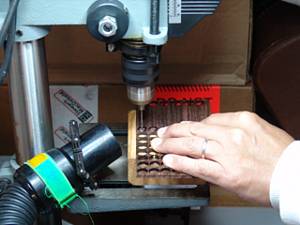

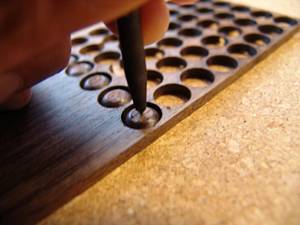

3.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。
4.小穴を空けています。

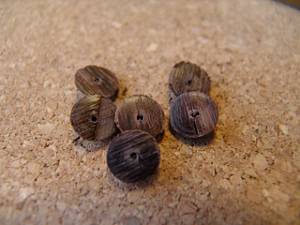

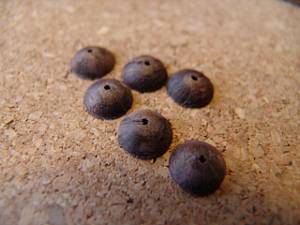

5.切り出し終えたプラグたちです。
6.プラグの裏側には木目がわかるように線を入れておきます。

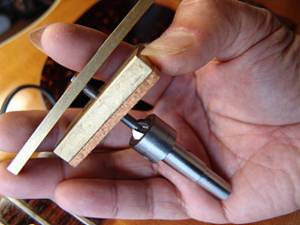

7.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

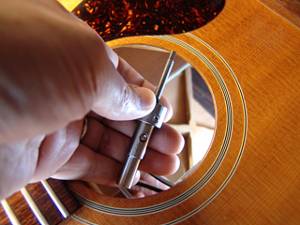

8.ボディ内にカッターを入れます。

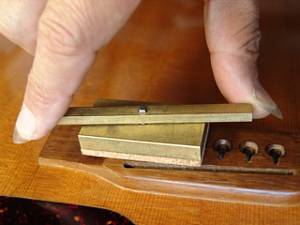

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

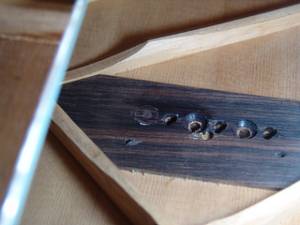

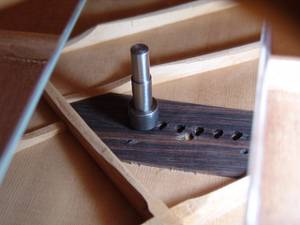

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

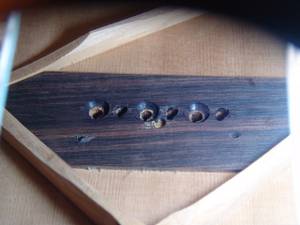

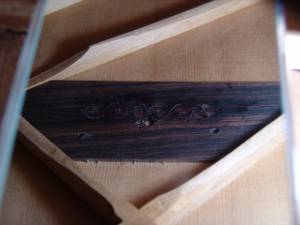

11.1弦の凹み加工が終わった様子です。

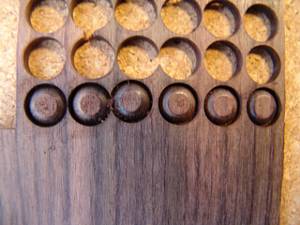

12.同様にして3，5弦の凹み加工を行いました。

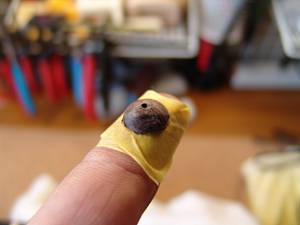

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

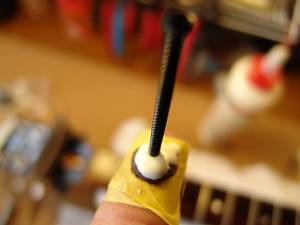

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。

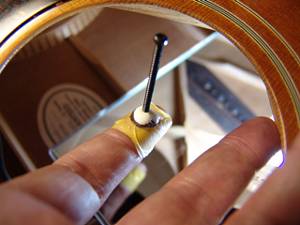

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

17.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

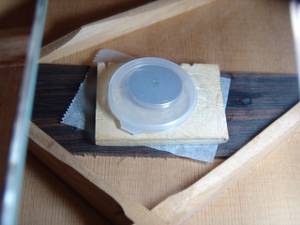

18.ワックスペーパーと当て木を挟んでマグネットクランプした後、固着を待ちます。

19.1，3，5弦のプラグ固着後、2，4，6弦のプラグ接着を行います。
20.6弦すべてのプラグ接着を終えました。

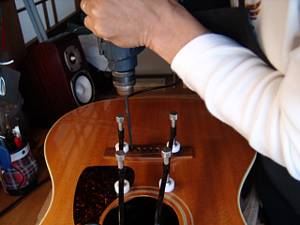

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

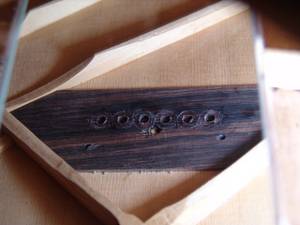

23.プラグにブリッジピン穴を開けました。

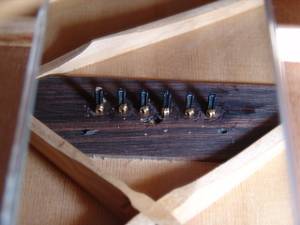

24. 弦を張りました。エンドポールがプレートの上にしっかり固定されています。


ナット交換

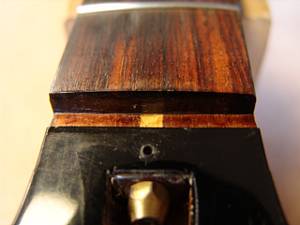

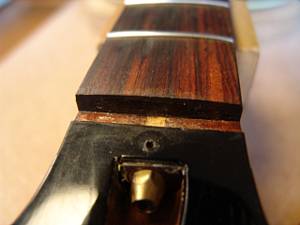

1. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

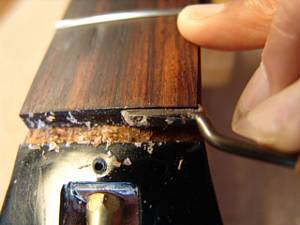

2.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

3.クリーニング完了したナット溝です。
4.ネック幅に合わせてナットスラブを切り出します。

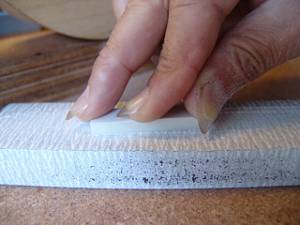

5.フラットファイルを使ってナットの平面を削り出します。

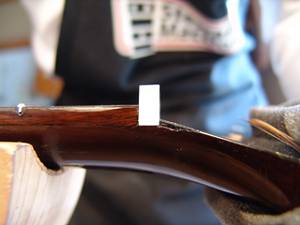

6.ナット溝にピッタリはまるようになりました。

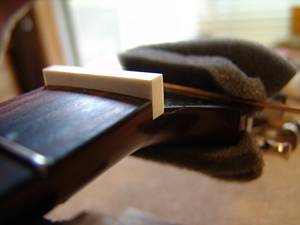

7.1弦側からもナットの密着を確認します。

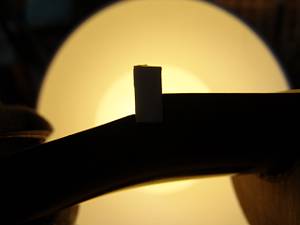

8.逆光を利用すると密着度の確認が効率的に行えます。

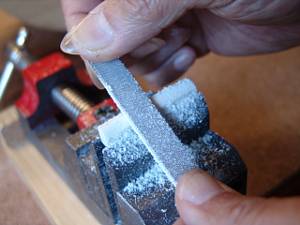

9.ナットのサイドもこの段階で面取り加工しておきます。

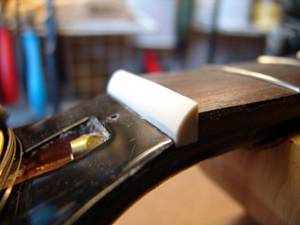

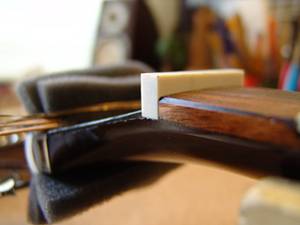

10.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

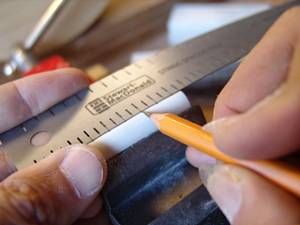

11.フレットの高さに合わせてケガキ線を入れます。

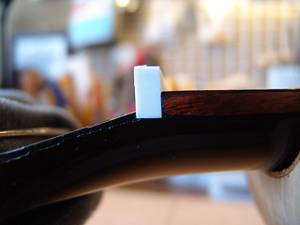

12.ナット上部を切り取りました。

13.ヘッド側に放物曲面を削り込んでいきます。
14.ナットらしくなってきました。

15.オリジナルナットから弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

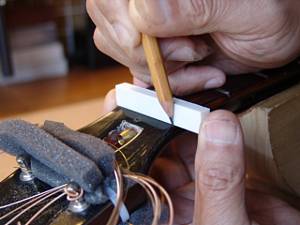

16.弦溝位置を新しいナットに書き込みます。

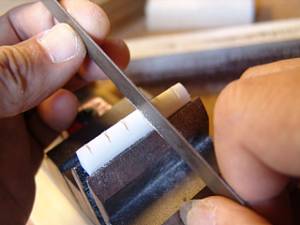

17.弦溝を専用のヤスリで彫り込んでいきます。

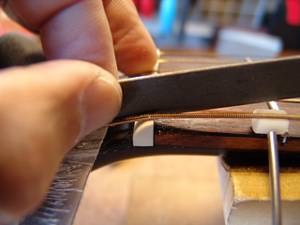

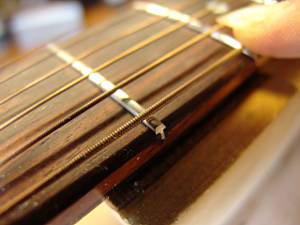

18.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

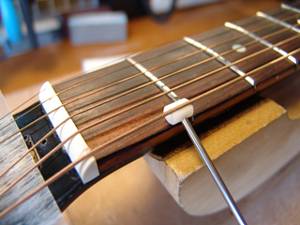

19.ストリングリフターで弦を待避させておきます。
20.ナット溝を徐々に下げていきます。

21.6弦のナット高をギリギリまで下げました。

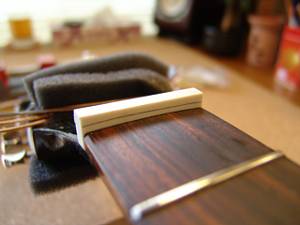

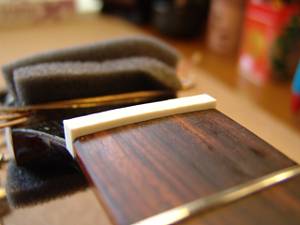

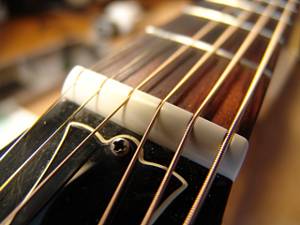

22.他の弦も同じ要領で調整しました。弦高調整後のナットです。


ピッチ調整～サドル作製

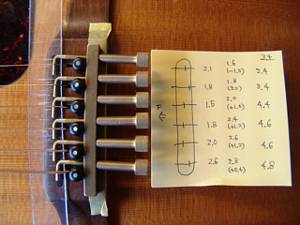

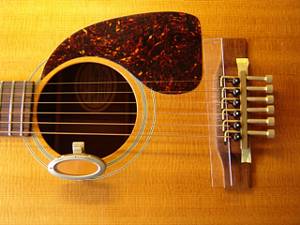

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドルピーク位置と目標弦高を書き写しておきます。

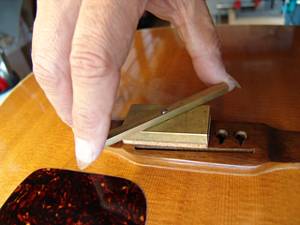

4.サドル溝に合わせてサドルスラブを切り出します。

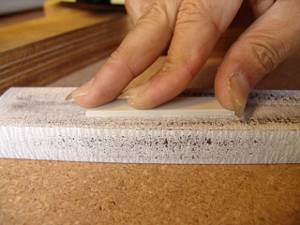

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

7.サドルの端も溝にピッタリはまっていることを確認します。

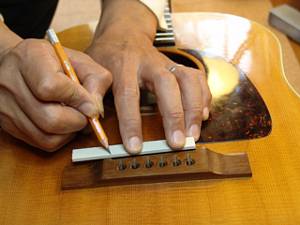

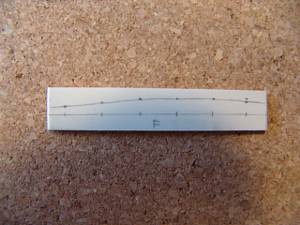

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

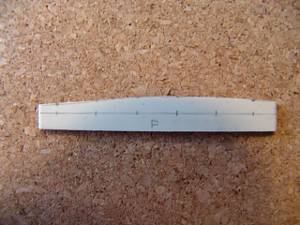

9.サドル高のの切り出しを終えました。

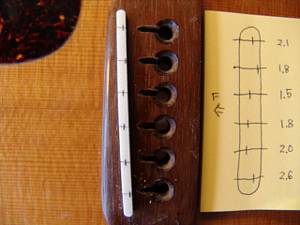

10.サドル上部にピーク位置を書き写します。

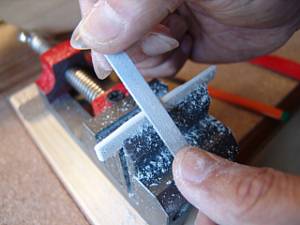

11.サドルピーク位置を削りだしていきます。

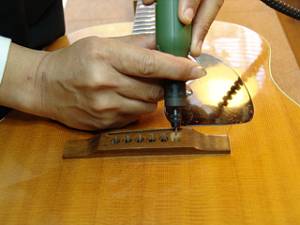

12.ブリッジピン穴加工を行います。糸鋸で弦の導出口をサドル側へ引き寄せ、さらにミニルーターで弦の導出角度をつけていきます。

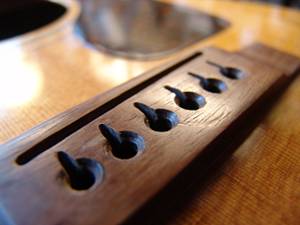

13.ブリッジピン穴加工を終えました。

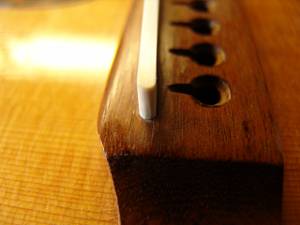

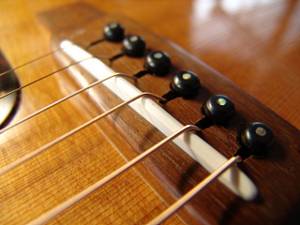

14.完成したオフセットサドルとブリッジです。
