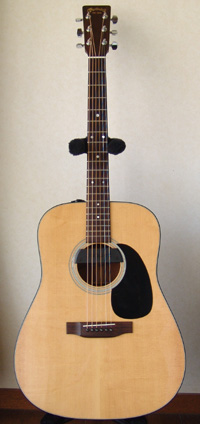

Martin D-18
戻る
兵庫県にお住まいのK.S.さんからMartin D-18のリペアご依頼をいただきました。
弦周りのTUSQ化によって音色が大きく改善され、非常にダイナミック、かつクリアな音色を奏でるようになりました。
またピックアップを取り付けました。（SUNRISE+NICO PINです）
ナット溝クリーニング～ナット作製

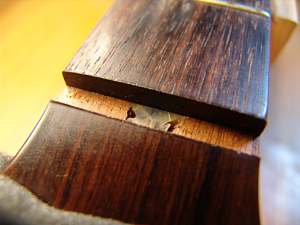

1. ナットを外したナット溝です。古い接着剤がたまっています。

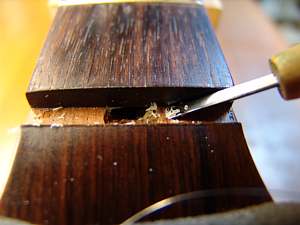

2. よく研いだ彫刻刀でナット接着面をこすっていくと、古い接着剤が薄い膜となって削れていきます。

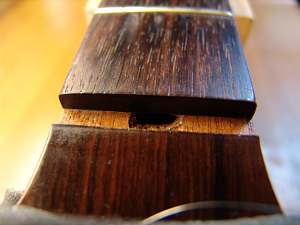

3.クリーニングを完了したナット溝です。
4.TUSQナットスラブをネック幅に合わせてカットします。、
5.ナットスラブ厚みをナット溝に合わせて削りました。ナットとネック、およびフィンガーボードとの接触性を確認しましょう。
6.両サイドから溝への密着性を確認します。

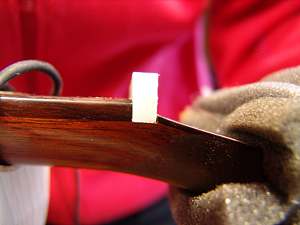

7.勿論、フィンガーボード側からの密着性も確認します。
8.逆光を利用するとわずかな非接触部分も逃さず確認できます。
9.次はナット上部の加工を行います。

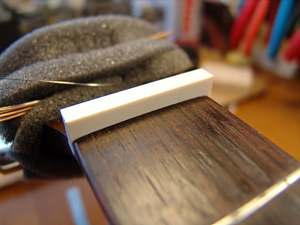

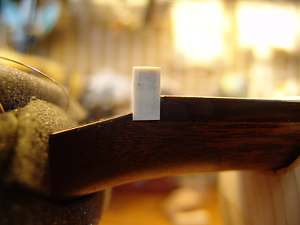

10.フレット高に合わせてナット上部をカットしました。

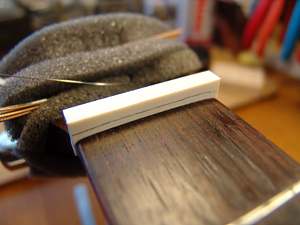

11.ヘッド側の放物曲面を削りだしていきます。

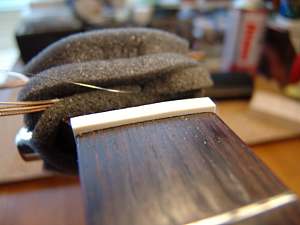

12.放物曲面加工が終わりました。ナットらしくなって来ました。

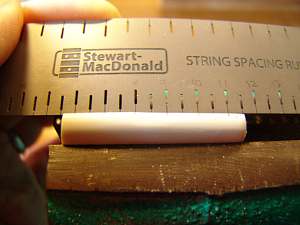

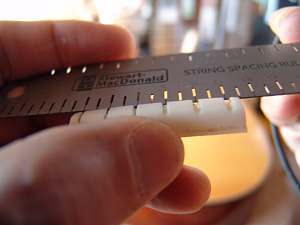

13.弦溝専用定規を使って、オリジナルナットから弦溝を読み取ります。Greven全般に言えますが、弦溝幅が広いですね。

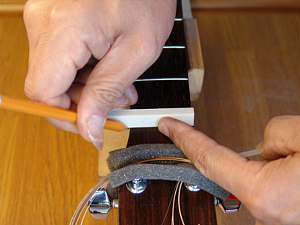

14.新しいナットに弦溝位置をマーキングしていきます。
15.新しいナットのマーキング位置を確認します。

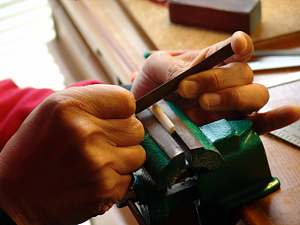

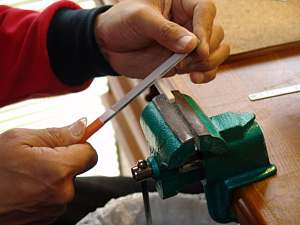

16.弦溝加工用専用ヤスリでマーク位置を削っていきます。
17.弦高調整前のナットが完成しました。この時点ではナット弦高は高めになっています。
サドル作製

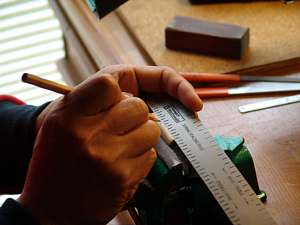

1. TUSQサドル・スラブを切り出し位置にマーキングします。
2.幅、厚み、サドル端の処理を終えました。

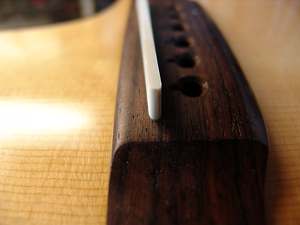

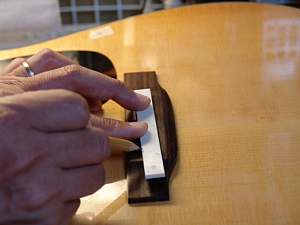

3. サドルの密着性は音に大きな影響を与えます。
4. 少し高めにサドル上部をカットしました。

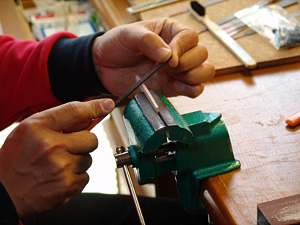

5. サドル山を削りだしていきます。

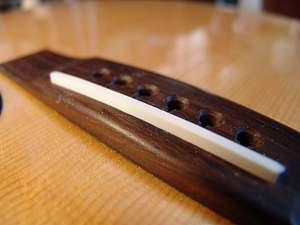

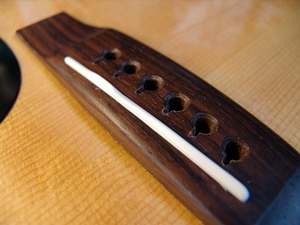

6. 弦高調整前のオフセットサドル完成です。
ピックアップ取り付け
1.エンドピンジャック取り付け用の穴あけます。

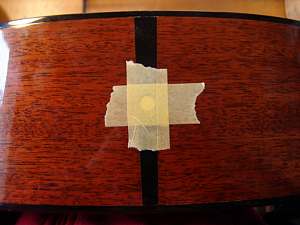

2.エンドピン穴をマスキングテープで保護します。
3.12mm径のドリルでジャック穴をあけました。

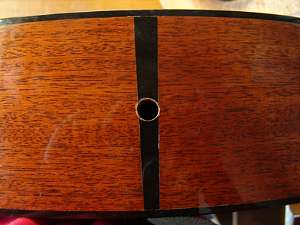

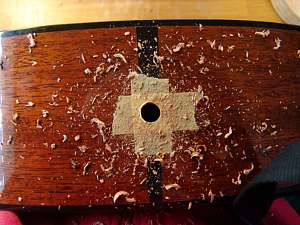

4.削り粉を取り除き、マスキングテープを剥がしました。

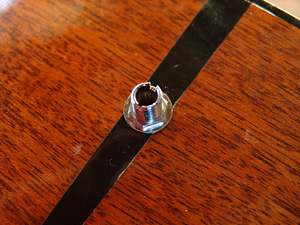

5.ジャックを取り付けます。ナットで固定する際に塗装部分を傷つけないように注意します。

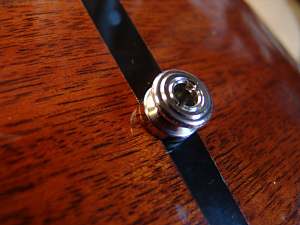

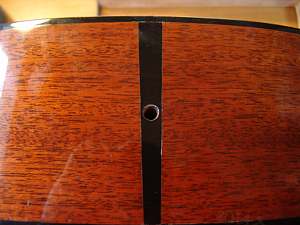

6.エンドピンカバーの取り付け完了です。

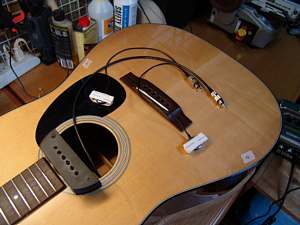

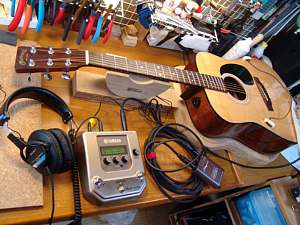

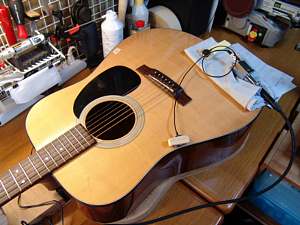

7.NICO PINの取り付け環境の様子です。トップ板のNICO PIN位置をMix
8.聴診器でギターの音を診察していく感じです。高温、低音側それぞれ、スィートスポットを探していきます。

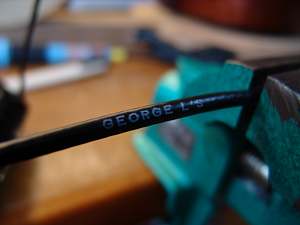

9.SUNRISE S-2のケーブルはエンドピンジャックへは少し短いので、GEORGE
10.SUNRISEとGEORGE L'Sのケーブルを接続し、銅箔テープでシールドします。

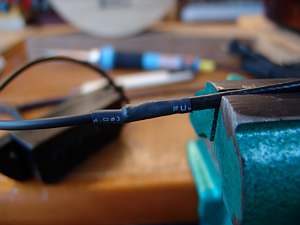

11.熱収縮チューブで接続部分をカバーします。
12.マグネット（SUNRISE)とコンタクト（NICO
弦高調整

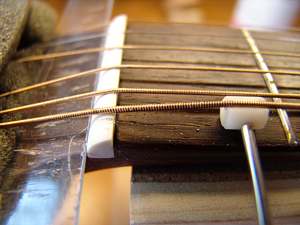

1.ストリングリフターで一旦弦を弦溝から待避しておきます。
2.徐々にナット弦高を下げていきます。

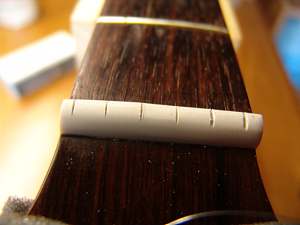

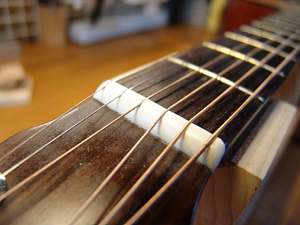

3.弦高調整後のナットです。

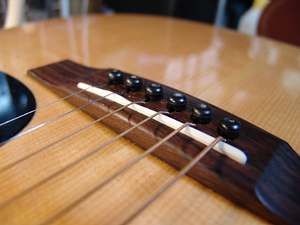

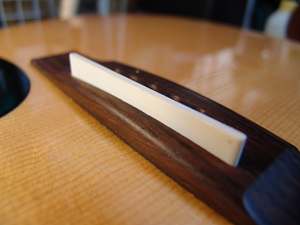

4.こちらは弦高調整後のサドルです。
