ボルトによるブリッジ固定
戻る
通常、ブリッジは接着剤（ニカワ等）で接着されていますが、ブリッジピンのないタイプは剥がれることもあります。
再接着の他に、更に強度を上げてボルトで固定する方法もあります。
このケースではボルトによるブリッジ固定をご紹介します。

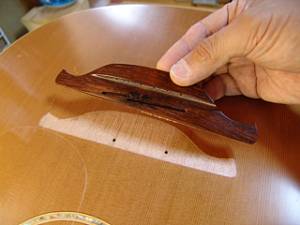

1.ブリッジピンのないタイプのブリッジが剥がれています。（2つの穴はピックアップ用の穴です）

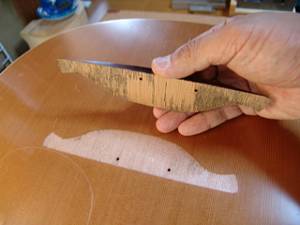

2.トップ板も一緒に剥がれています
3.ボルト穴位置を検討している状態です。（白いものはパール・インレイです）

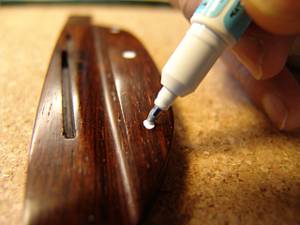

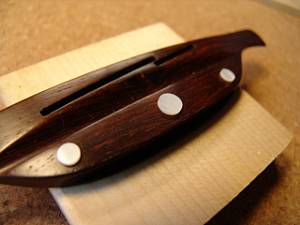

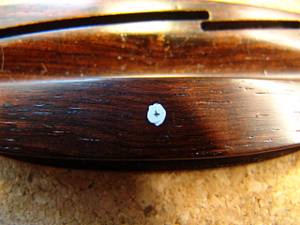

4.ボルト位置が決まったところで、正確な位置決めマーク用に修正ペンを塗ります。
5.更に正確に穴空け位置を書き込みます。

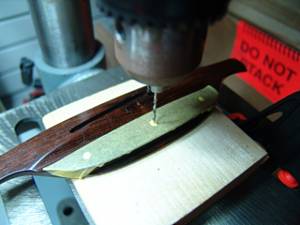

6.台座の当て木にブリッジを固定して、ドリル刃の位置を確定します。

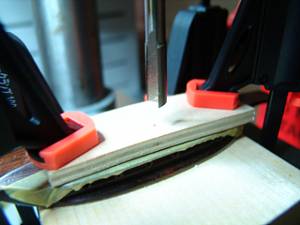

7.ブリッジ（台座）とドリル刃の相対位置は変えずに、刃をルーターのストレートビットに替えます。
8.当て木を当てたままストレートビットで穴を空けます。

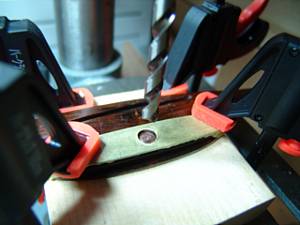

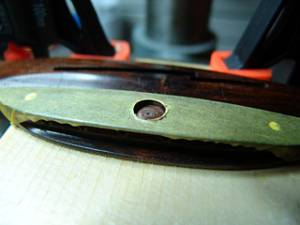

9.更に同径のドリルビットで底面を円錐型に削ります。

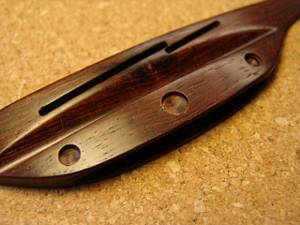

10.底面の円錐加工が終わりました。
11.同様にして他の2つの穴（凹み）も空けました。外径は中央がφ8mm、左右がφ6mmです。
12.穴はそのまま（貫通しない状態）でブリッジを接着します。

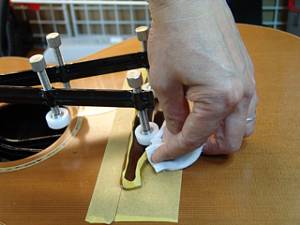

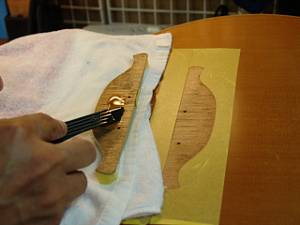

13.クランプで固定し、あふれた接着剤（膠：ニカワ）をふき取ります。

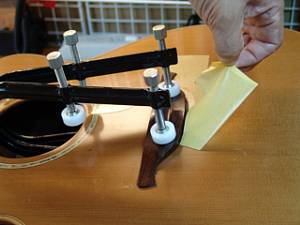

14.マスキングテープを外し、固着待ちします。

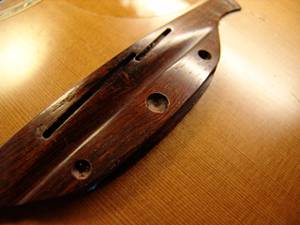

15.固着完了したブリッジです。

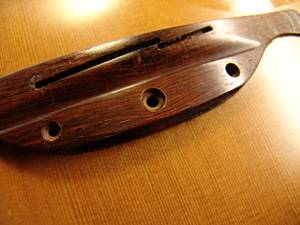

16.固着した状態で、3つの貫通穴を空けます。穴径は中央がφ4mm、左右がφ3mmです。

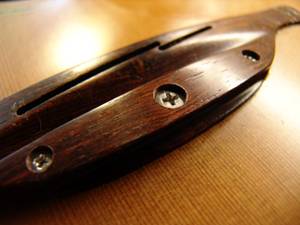

17.ボルトで固定しました。ボディ内はワッシャ、バネワッシャ、ナットで固定します。

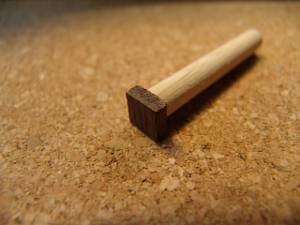

18.次にボルト穴のキャップを作りましょう。丸材にローズウッド材を接着します。

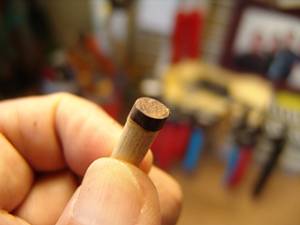

19.丸材の径に合わせてローズウッド材を丸く加工します。

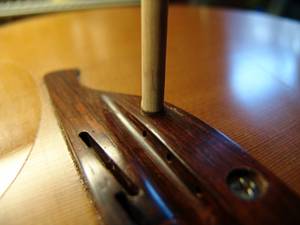

20.ブリッジのピッタリはまるように丸く加工します。

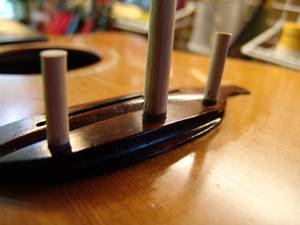

21.3つの穴にローズウッド材がピッタリはまるようになりました。

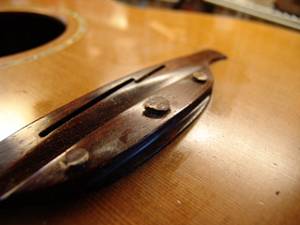

22.ローズウッド部分を残してカットしました。

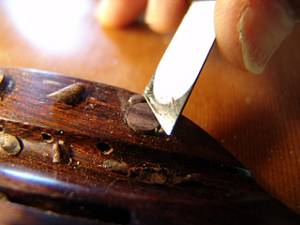

23.飛び出た部分を削っていき、更に軽くサンディングします。

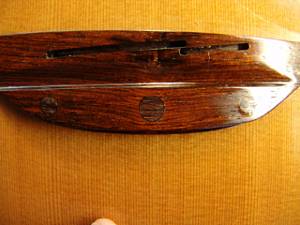

24.ローズウッドキャップができあがりました。

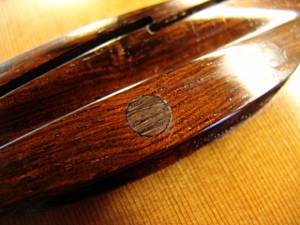

25.ブリッジ固定が完成しました。

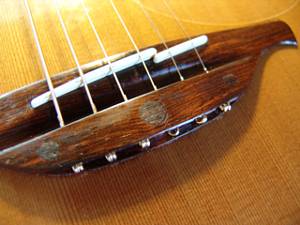

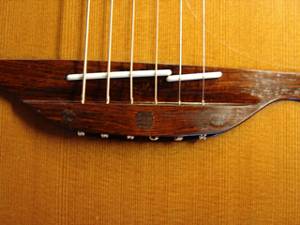

26.サドルを取り付け、弦を張りました。
