TACOMA DR20

戻る
千葉県にお住まいのS.S.さんからTACOMA DR20のリペアご依頼をいただき、ネックリセットを含むトータルリペアを行いました。
リペア後のギターを受け取られてS.S.さんから暖かいメッセージが届きました。

ギター工房オデッセイ　樋口英之　様

このたびは大変お世話になりました。
ありがとうございました。

とても弾きやすいギターになりました。

リペア前は、ネック元起きのせいで弦高が高く、とても弾きにくいストレスのたまるギターでしたが、見違えるようになりました。

リペアの予約をしてから長い間待った甲斐がありました。

予期せぬトラブルも発生しましたが、樋口様が快く対応してくださったので助かりました。重ね重ねありがとうございました。

またリペアが必要になった際には宜しくお願い致します。

樋口様のますますのご活躍を心よりお祈り申し上げます。

S.S.さん、とても暖かいメッセージをいただき、誠にありがとうございました。

リペア後のギターにご満足いただけて、私もとても嬉しい気持ちで一杯です。
ネックを取り外した後の補強材破損、およびネックヒール部のひび割れが見つかった際は大変驚きましたが、 無事修復できて良かったです。
ネックリセットの効果で弦高が適正調整範囲に低下しましたので、TACOMAギターの音色をストレス無く楽しめるようになったかと思います。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
今後とも何卒よろしくお願いいたします。


ネックリセット

1.TACOMAギターはボルトオンネック構造です。

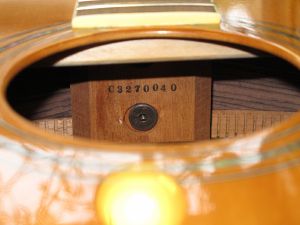

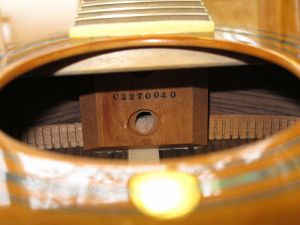

2.ネックブロックのシールを取り外しました。ボルトが見えています。

3.　ボルトを取り外しました。

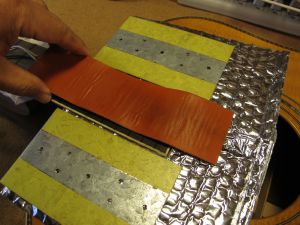

4.　ラバーヒーターを使ってフィンガーボードを暖めます。

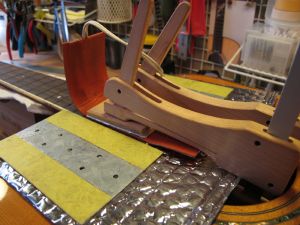

5.ヒーターを当て木でクランプします。

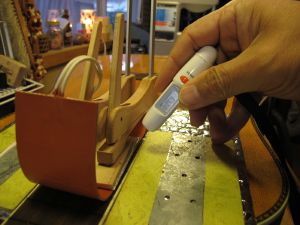

6.ヒーターに通電します。フィンガーボードの温度をモニタしながら徐々に温度を上げていきます。

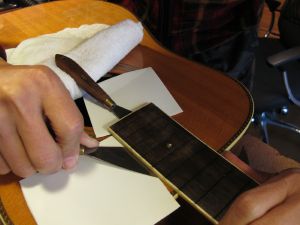

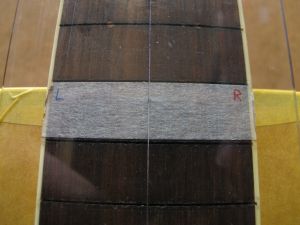

7.そのまま数分間置いた後、ナイフを差し込んでいきます。接着剤が熱で軟化しているのがわかります。
8.15フレット下部分までナイフが入りました。ネックの取り外しを行いましょう。

ネック取り外しの様子です。

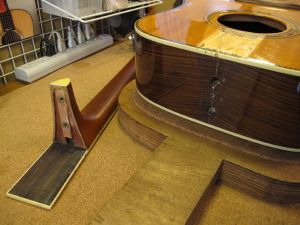

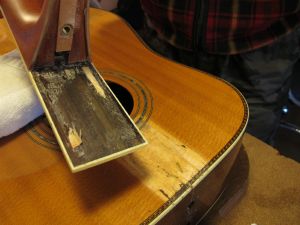

9.ボルトオン・ネックジョイントがはずれました。
10.ネックジョイント部に残ったグルーを削り取って行きます。

11.クリーニングを終えました。

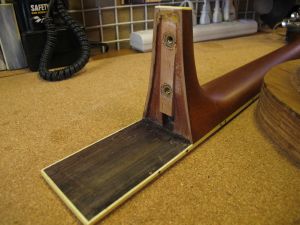

12.ネック側の様子です。ボルトが固定されている補強材が浮いているのがわかります。

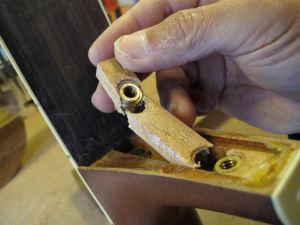

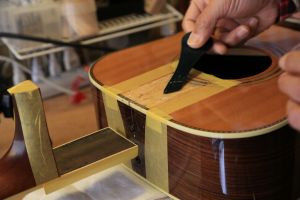

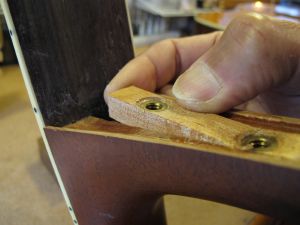

13.補強材を引っ張ると折れているのがわかりました。
14.取り外してみると全体が割れていました。

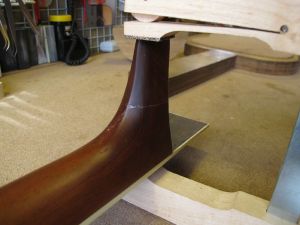

15.ネック部にも割れが広がっていることが確認できました。

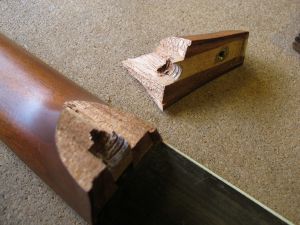

16.少しひねるとヒール部が割れました。

17.接着しています。

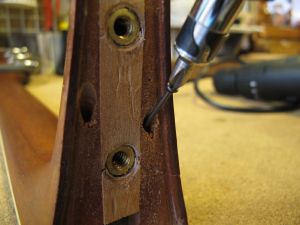

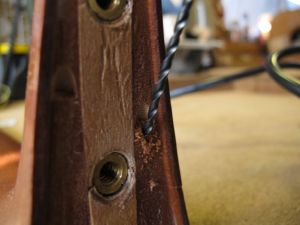

18.固着後、ボルト補強を行うためドリル穴を空けました。

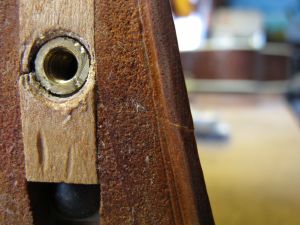

19.下穴にボルトを挿入しています。

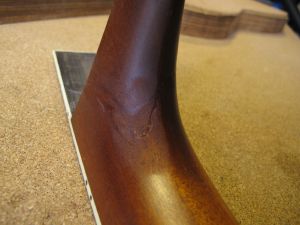

20.塗装タッチアップも行いました。

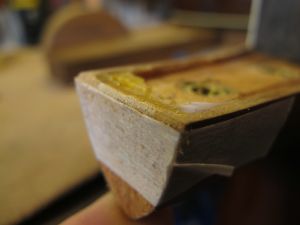

21.ネックヒール部です。マスキングテープを貼り、この部分の微妙な高さを目安に作業を進めていきます。

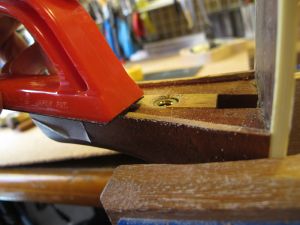

22.ヒール部分を削っていきます。

23.目標のヒール高が削り出せました。これに合わせてネック接合部を調整加工していきます。

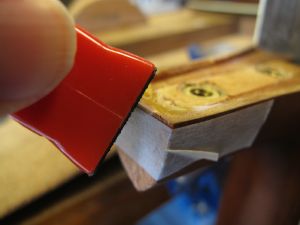

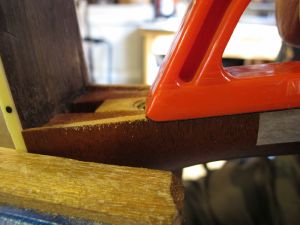

24.ネック接合部を削っていきます。フィンガーボード側（右）は削らず、ヒール部（左）だけに傾斜を持たせるように加工していきます。

25.同様に反対側も切削加工を行います。少しずつ慎重に削っていきます。

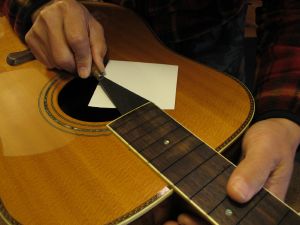

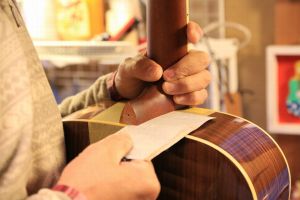

26.ネックとボディの間にサンドペーパー挟みます。

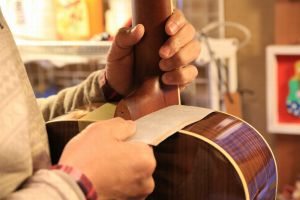

27.ネックをボディに密着させながらサンドペーパーを抜き取ります。

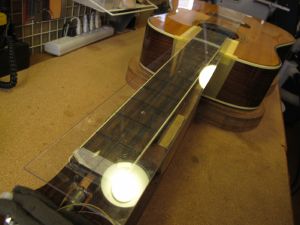

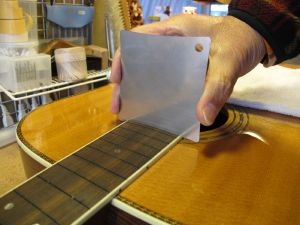

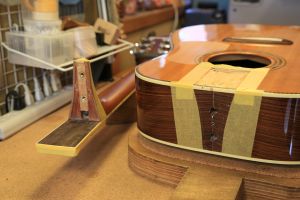

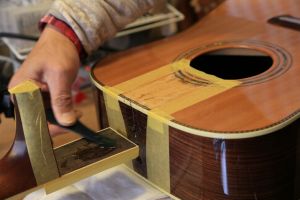

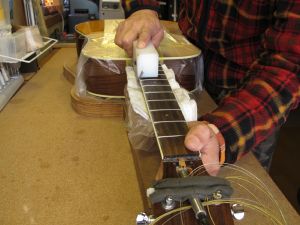

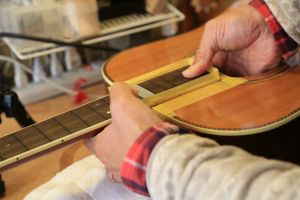

28.ネック取り付けの直線性を確認します。直線けがき線の入ったアクリル板をネックからブリッジにかけて乗せます。

ネックヒール部を調整している様子です。


29.ナット部分センター位置にケガキ線を合わせます。

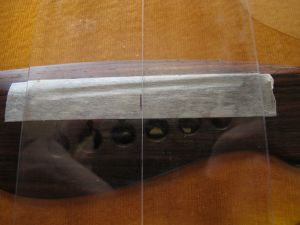

30.ブリッジ部分も同様にセンター位置にケガキ線を合わせます。

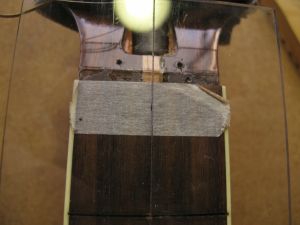

31.そしてネックとボディの接合部（14フレット）のセンター位置にケガキ線が乗っていることを確認します。
32.ネック接合の準備が完了しました。

ネックとボディの直線性と取り付け角度を確認している様子です。


33.HideGlue（膠：ニカワ）をフィンガーボード裏とネック接合部に塗っていきます。
34.接着剤が均一になるようにヘラでのばしていきます。

35.ネックとボディを接合します。ゆっくりジョイント部にネックを置きます。

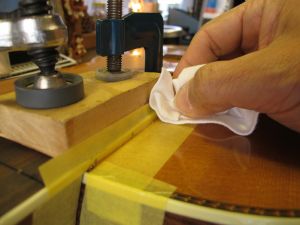

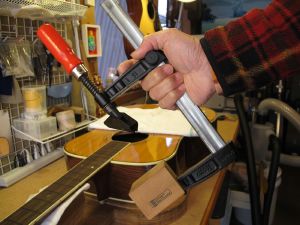

36.クランプと当て木でネックを固定し、あふれ出た接着剤をふき取っていきます。

ネックを再接合している様子です。

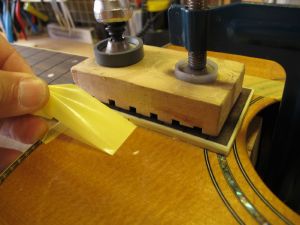

37.マスキングテープをはがします。
38.このまま固着を待ちましょう。


フレット交換

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

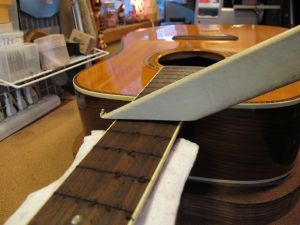

3.フィンガーボードの平面性を確認します。

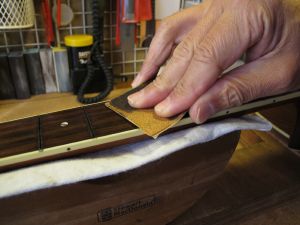

4.軽くサンディングします。

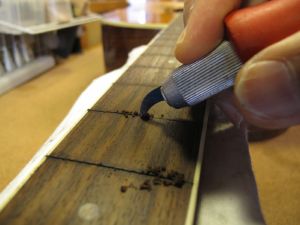

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.フィンガーボードをクリーニングします。

7.フレットプレスの準備が整いました。

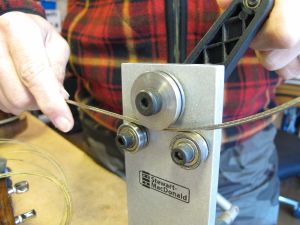

8.フレットベンダーでフレットにアールをつけていきます。

9.フィンガーボードの湾曲度（アール）を計測します。
10.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

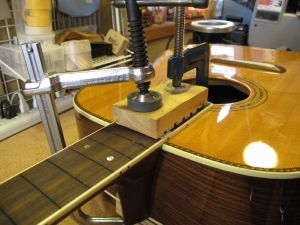

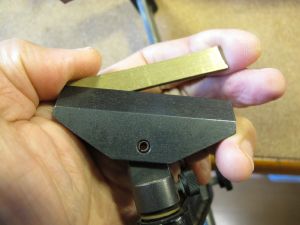

11.第一のフレットプレス・ジグです。
12.アールにあった先端ビットをジグのプレス部に固定します。

13.ジグをサウンドホールから入れていきます。
14.ハンドルを回してフレットをプレスします。

15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

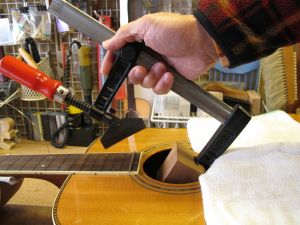

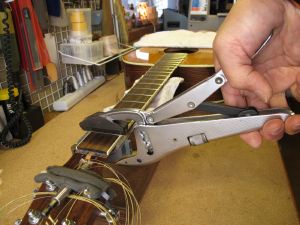

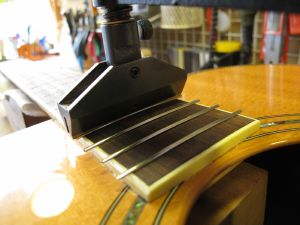

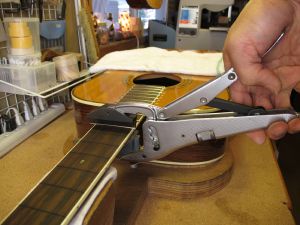

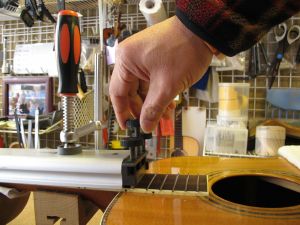

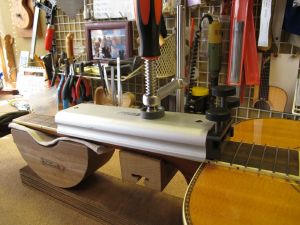

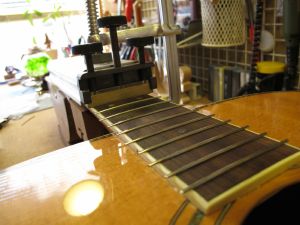

16.2つ目のジグはこのように固定します。

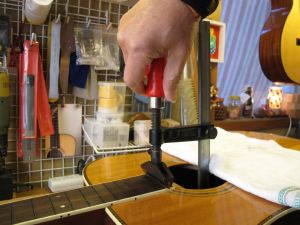

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。


21.打ち込み終わったフレットの端は飛び出ています。

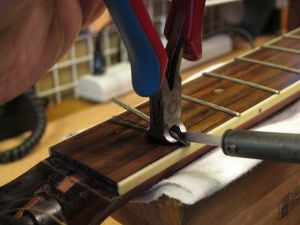

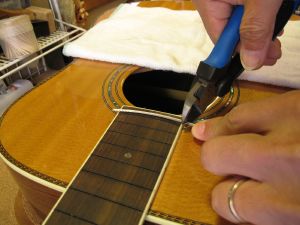

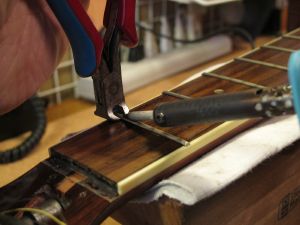

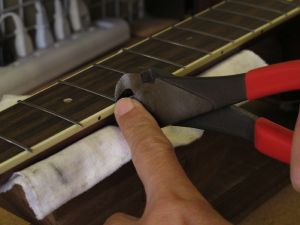

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

23.カットしたフレット端です。

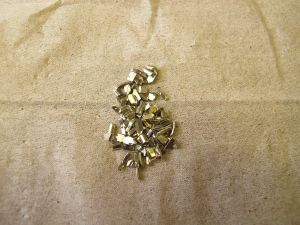

24.カットしたフレット片は失わないように一カ所にまとめておきます。

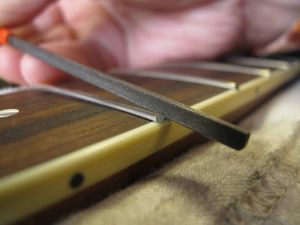

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します。

フレット端整形の様子です。

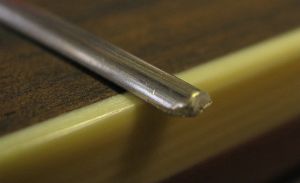

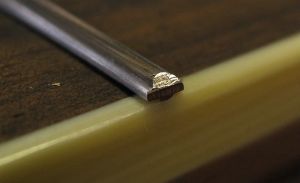

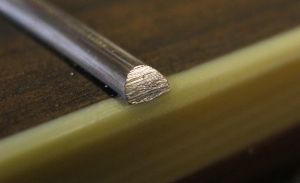

27.整形されたフレット端です。
28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

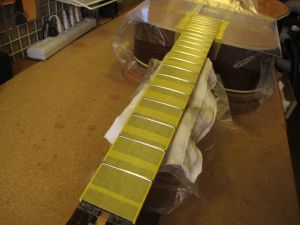

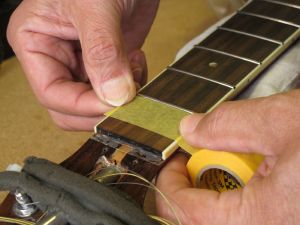

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

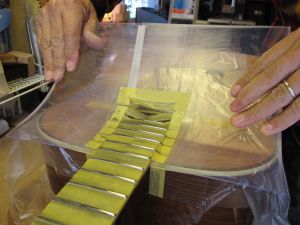

30.ボディもアクリル板でカバーしました。

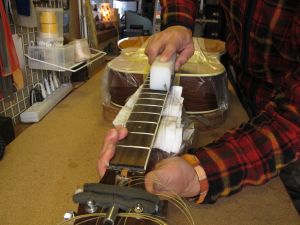

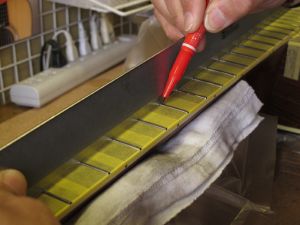

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

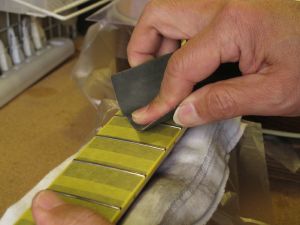

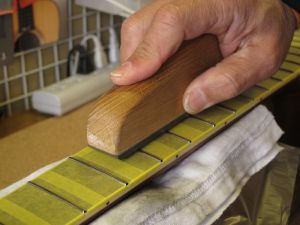

32.マークされた部分を中心にフラットファイルでサンディングします。

33.平らになったフレット山を専用のヤスリで丸くしていきます。

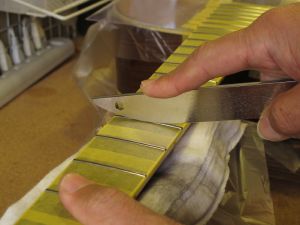

34.紙ヤスリ（#400）で粗研磨します。

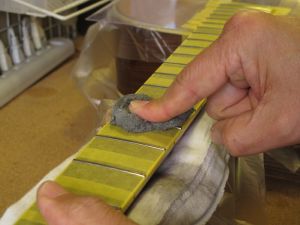

35.さらにスチール・ウールで研磨を進めます。

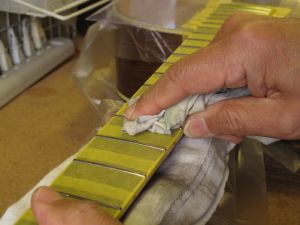

36.最後はコンパウンドで磨き上げます。

37.プロテクタ類を外しましょう。

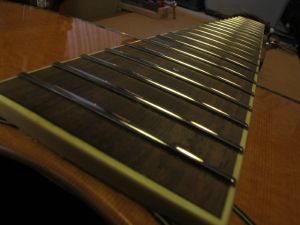

38.ピカピカのフレットになりました。


ナット交換

1.オリジナルナットです。

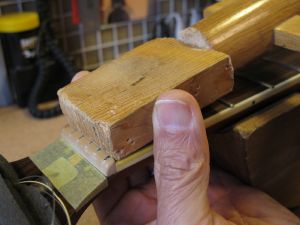

2.当て木を当ててコンとたたきます。

ナット取り外しの様子です。

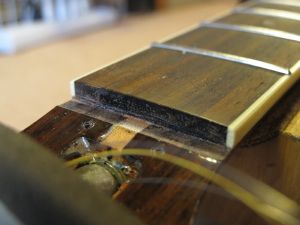

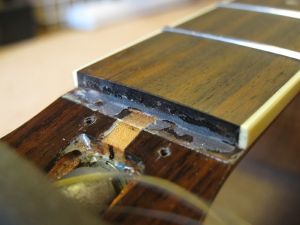

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

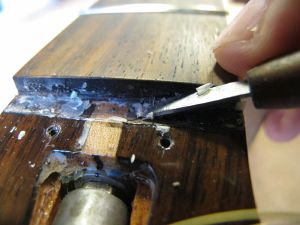

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

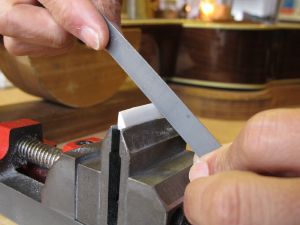

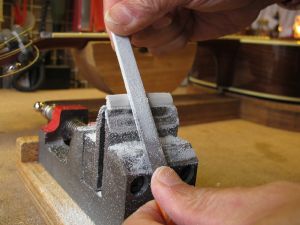

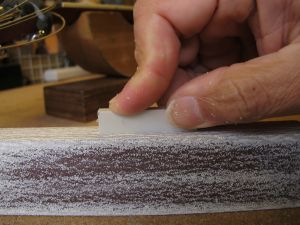

7.フラットファイルを使ってナットの平面を削り出します。

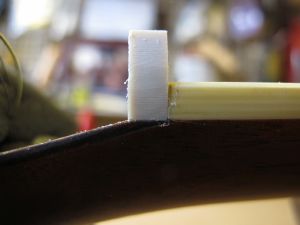

8.ナット溝にピッタリはまるようになりました。

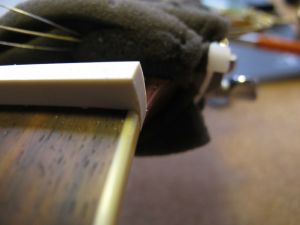

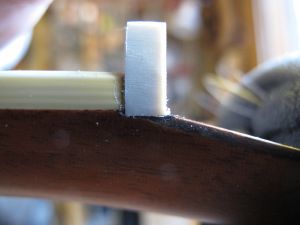

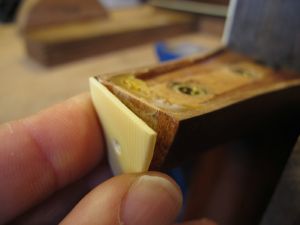

9.1弦側からもナットの密着を確認します。

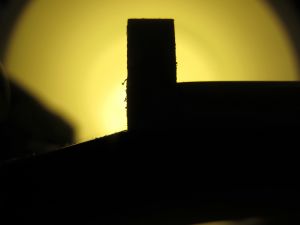

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

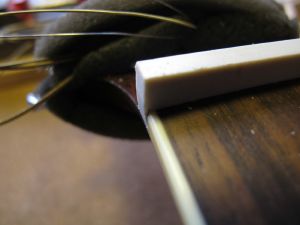

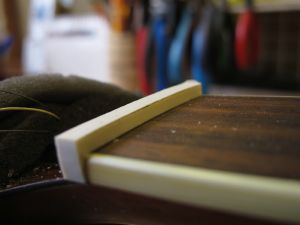

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

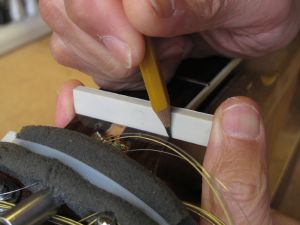

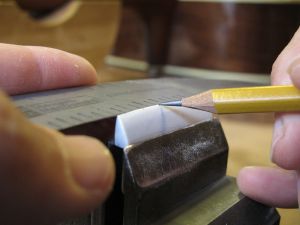

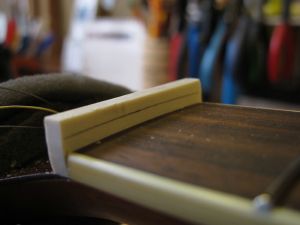

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

15.ヘッド側に放物曲面を削り込んでいきます。

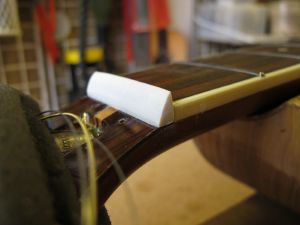

16.ナットらしくなってきました。

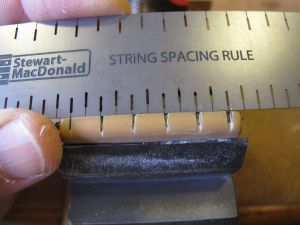

17.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。

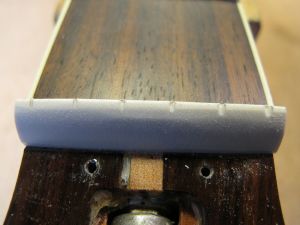

20.弦高調整前のナットです。

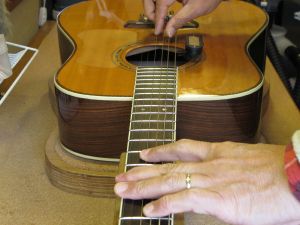

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

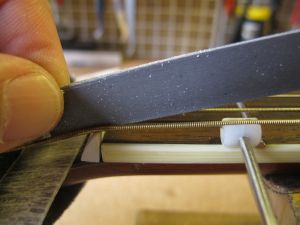

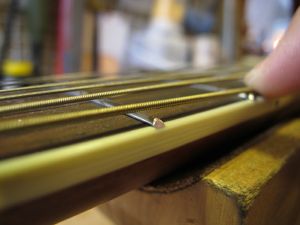

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

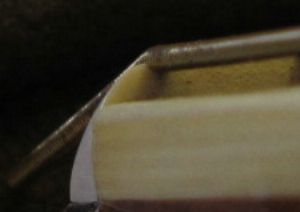

23.ナット高調整前の弦溝です。

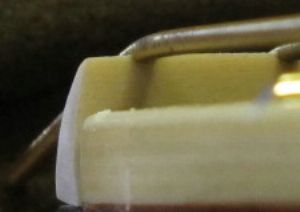

24.弦高調整後のナット弦溝です。

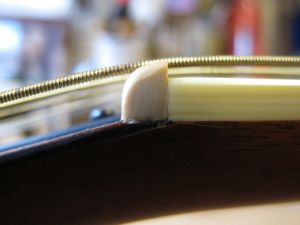

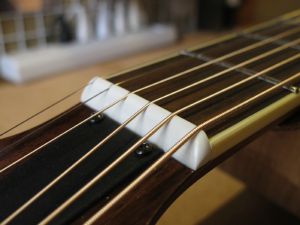

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

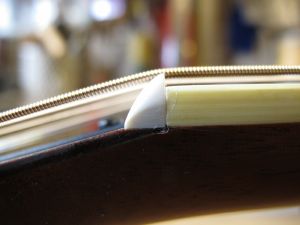

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整～サドル作製

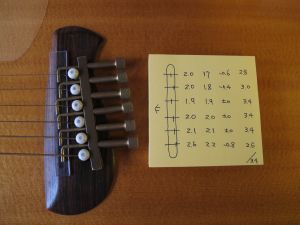

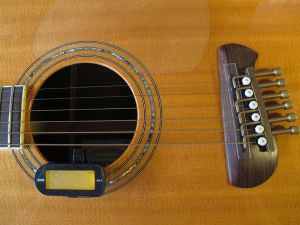

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

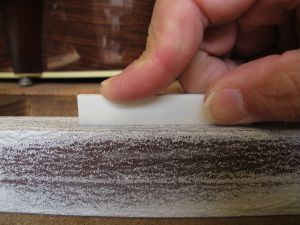

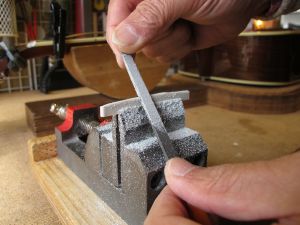

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

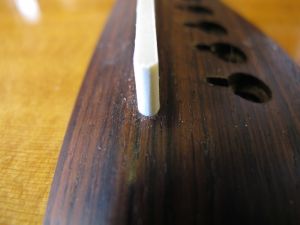

7.サドルの端も溝にピッタリはまっていることを確認します。

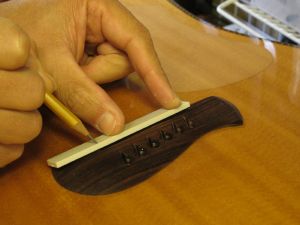

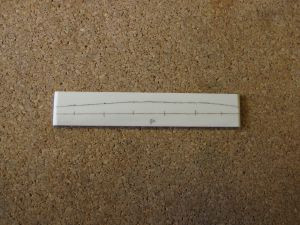

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

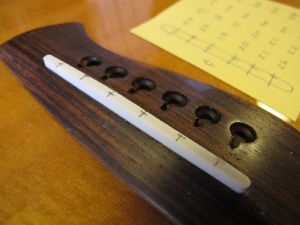

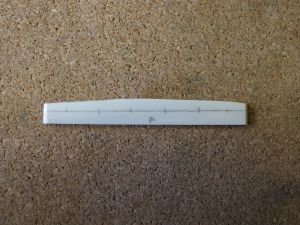

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

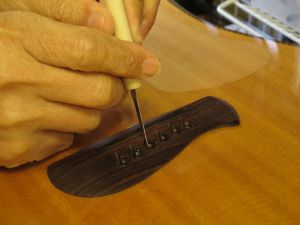

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

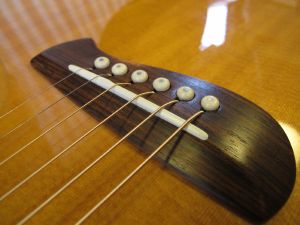

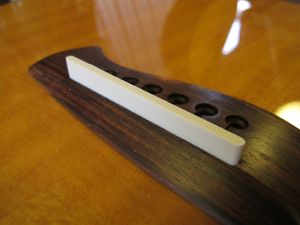

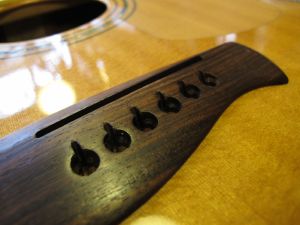

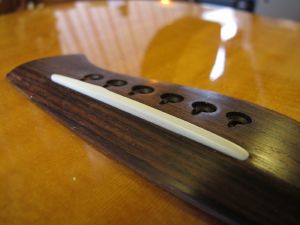

16.完成したブリッジとサドルです。
