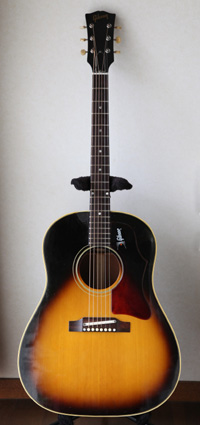

Gibson J-45

戻る
埼玉県にお住まいのM.S.さんからShelly SS-D70とGibson J-45のリペアご依頼をいただきました。
Gibson J-45はフレットすりあわせとナット交換を行いました。

フレットすりあわせ

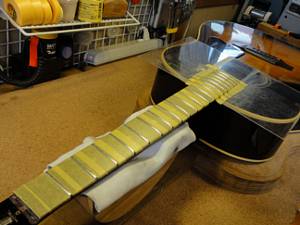

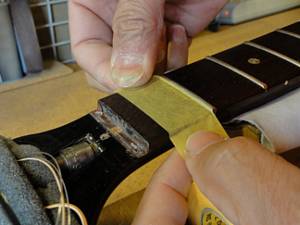

1.マスキングテープでフィンガーボードを保護します。

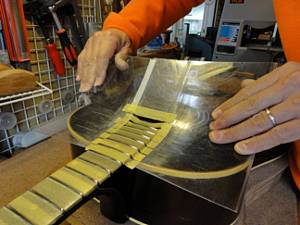

2.ボディもアクリル板でカバーしました。

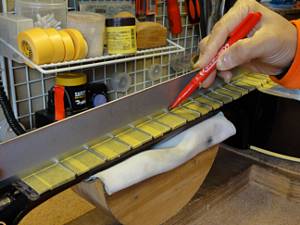

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

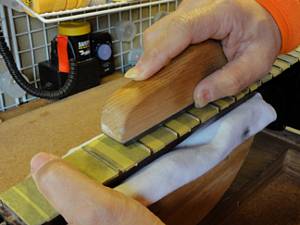

4.マークされた部分を中心にフラットファイルでサンディングします。

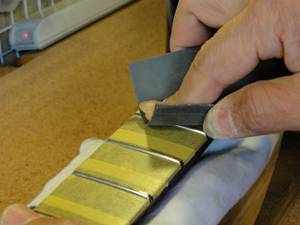

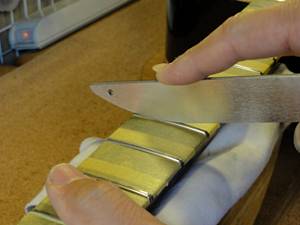

5.平らになったフレット山を専用のヤスリで丸くしていきます。
6.紙ヤスリ（#400）で粗研磨します。

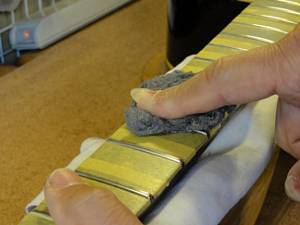

7.さらにスチールウールで研磨を進めます。

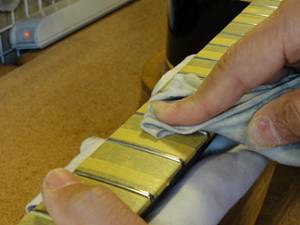

8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

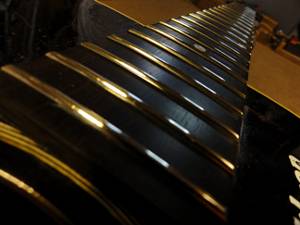

10.ピカピカのフレットになりました。


ナット交換

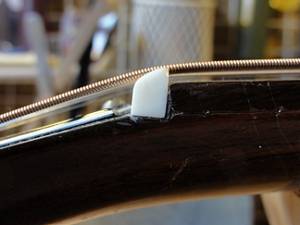

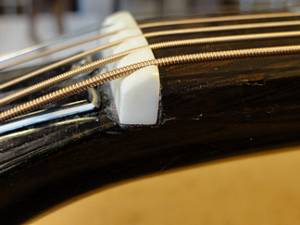

1.オリジナルナットです。

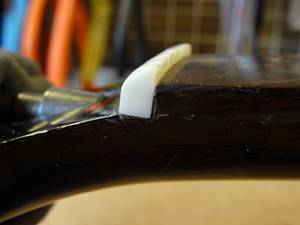

2.フィンガーボードエッジに対して斜めに取り付けられています。

3.弦を外しました。やっぱり斜めに取り付けられています。

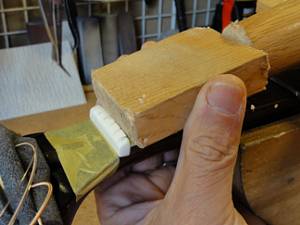

4.当て木を当ててコンとたたきます。

ナットを取り外している様子です。

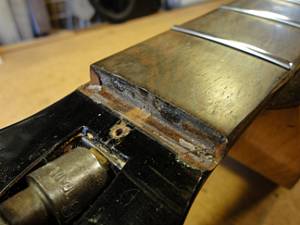

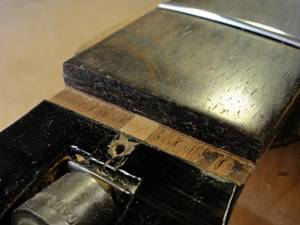

5. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

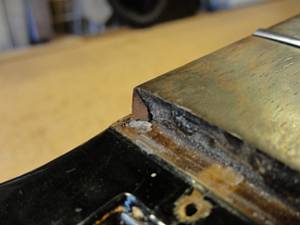

6.ナットエッジはパテで埋められているようです。

7.弦の振動がここでフィルターされていたようです。

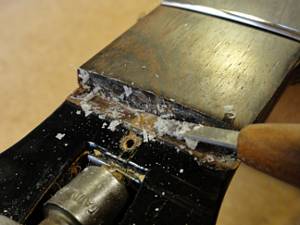

8.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

9.クリーニング完了したナット溝です。
10.ネック幅に合わせてナットスラブを切り出します。

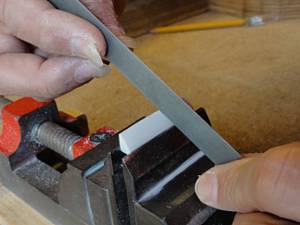

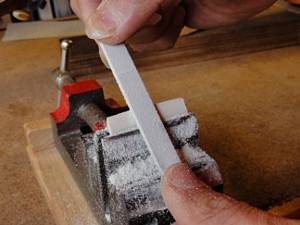

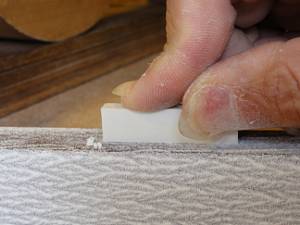

11.フラットファイルを使ってナットの平面を削り出します。

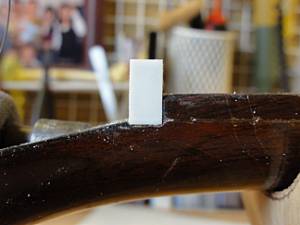

12.ナット溝にピッタリはまるようになりました。

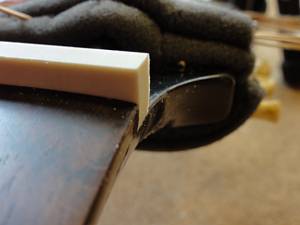

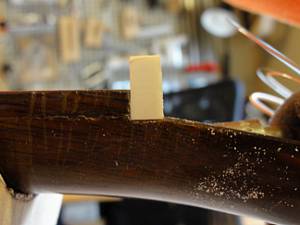

13.1弦側からもナットの密着を確認します。
14.逆光を利用すると密着度の確認が効率的に行えます。

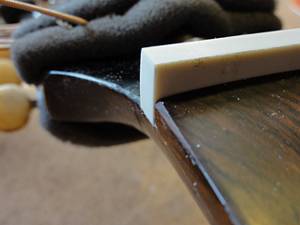

15.ナットのサイドもこの段階で面取り加工しておきます。
16.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

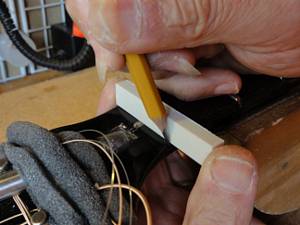

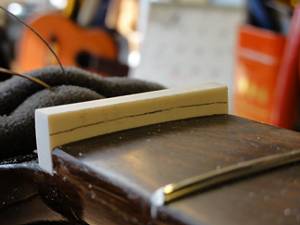

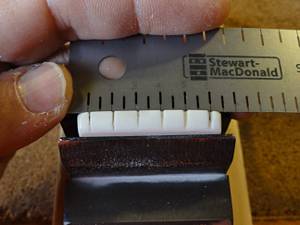

17.フレットの高さに合わせてケガキ線を入れます。
18.ナット上部を切り取りました。

19.ヘッド側に放物曲面を削り込んでいきます。

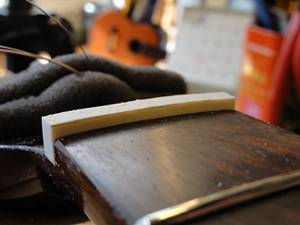

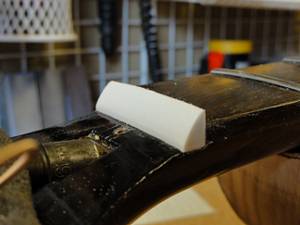

20.ナットらしくなってきました。

21.オリジナルナットから弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

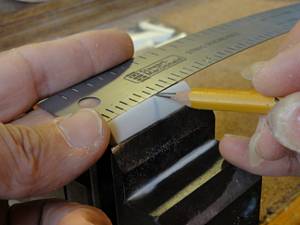

22.弦溝位置を新しいナットに書き込みます。（およそ1mm広げました）

23.弦溝を専用のヤスリで彫り込んでいきます。

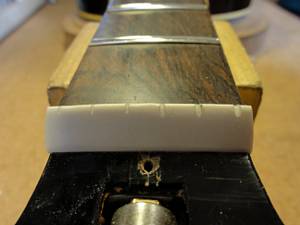

24.弦高調整前のナットです。

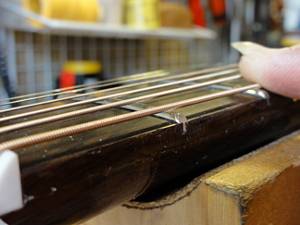

25.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

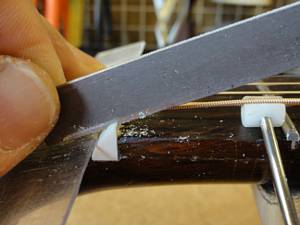

26.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

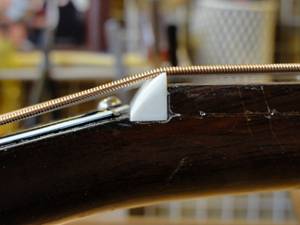

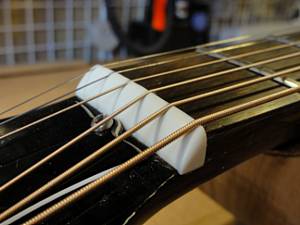

27.他の弦も同じ要領で調整しました。弦高調整後のナットです。
28.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。
